Прозвонка нагревателя: какие цифры должен показывать прибор и что делать дальше

«Не греет воду» — одна из тех жалоб, на которых чаще всего переплачивают. Симптом указывает на цепь нагрева целиком, а в ней четыре участника: сам нагревательный элемент, датчик температуры, проводка и управляющая часть модуля. Внешне все сценарии выглядят одинаково — бельё стирается плохо, стекло люка холодное, цикл затягивается, — а разброс по деньгам почти двукратный: термодатчик и его проводка идут по от 2 500 ₽, а ТЭН — от 3 500 ₽ плюс сама деталь. Различает их не опыт и не интуиция, а прибор. Разберём, как выполняется прозвонка, какие значения считаются нормальными, как поймать пробой на корпус и почему исправный элемент иногда всё равно не нагревает воду.

Важная оговорка перед всем остальным: измерение и ремонт — разные вещи. Замер сопротивления безопасен, если машина обесточена, и он действительно отвечает на вопрос «жив ли элемент». А вот снятие и установка ТЭНа — работа, где цена ошибки выше стоимости самой детали: он стоит в баке через резиновое уплотнение, которое обжимается с определённым усилием, и перекос даёт течь прямо на проводку и плату. К замене за от 3 500 ₽ в этом случае добавляется ремонт цепи за от 2 500 ₽, а иногда и модуля за от 3 500 ₽.

Когда есть смысл проверять

• Стекло люка холодное всю программу. Проверьте ближе к середине цикла на 60 градусах: дверца должна ощутимо теплеть.
• Цикл стал заметно длиннее. Машина ждёт температуру, которой не добивается, и растягивает программу.
• Бельё хуже отстирывается. Особенно жирные пятна, которым нужна температура.
• Машина зависает на этапе нагрева. Или, наоборот, проскакивает его и сразу переходит к полосканию.
• Выбивает автомат при включении или во время нагрева. Это отдельный сценарий: пользоваться техникой нельзя, и проверка нужна не «жив ли ТЭН», а есть ли пробой на корпус.

Что понадобится и как не пострадать

Из инструмента нужен мультиметр с режимом измерения сопротивления, отвёртка или ключ для снятия панели и фонарик. Прибор подойдёт любой рабочий: точность до десятых долей ома здесь не требуется.

• Обесточьте машину. Вилка из розетки — не «выключили кнопкой», а физически из розетки. Это обязательное условие, без исключений.
• Перекройте кран подачи воды. На всякий случай, чтобы исключить залив при случайном движении шланга.
• Убедитесь, что бак пуст. Если в машине осталась вода, слейте её через фильтр сливного насоса.
• Никаких измерений под напряжением. Все замеры делаются только на обесточенной технике и со снятыми с клемм проводами.
• Не лезьте в модуль. Проверка ТЭНа не требует доступа к плате, а любые манипуляции с ней — работа мастера.

Где находится нагреватель

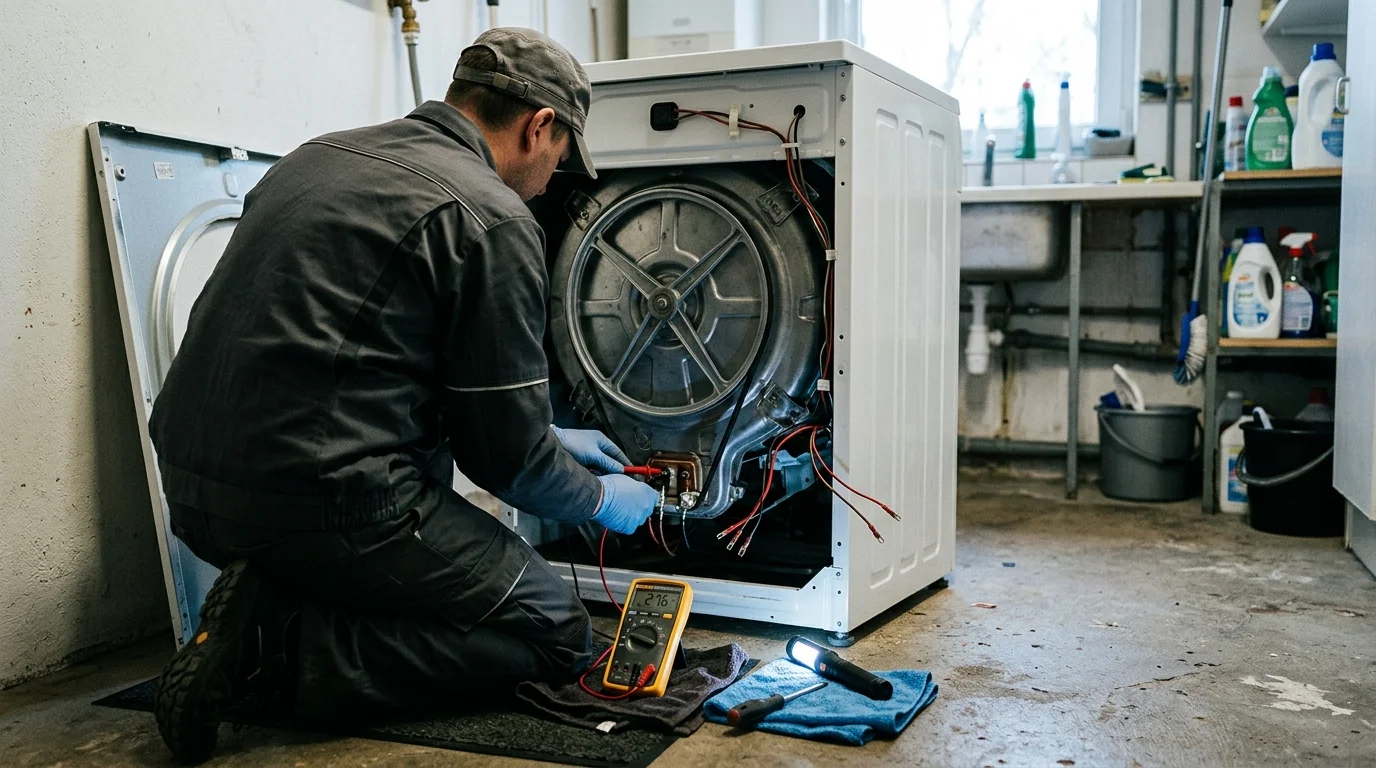

ТЭН установлен внизу бака, под барабаном, и его контакты выведены наружу. На большинстве моделей доступ идёт с задней стенки: она снимается несколькими винтами, и клеммы оказываются прямо перед вами. У части машин задняя панель глухая или очень маленькая, и тогда добираться приходится спереди, снимая лицевую панель, — это заметно сложнее и дольше.

Перед тем как снимать провода, сфотографируйте подключение. Клемм обычно три: две силовые и заземление, плюс рядом может стоять датчик температуры. Перепутанные при обратной сборке провода — типичная ошибка, которая заканчивается работой по проводке и клеммной колодке от 2 500 ₽.

Машина не греет, а разбирать заднюю стенку и снимать клеммы самому не хочется? Мастер делает ту же прозвонку за десять минут и сразу называет цену: термодатчик и его проводка — 2 500 ₽, ТЭН — 3 500 ₽ плюс деталь.

Работаем по всей России с 2005 года. Диагностика бесплатная и ни к чему не обязывает: мастер прозвонит нагревательный элемент и датчик, проверит сопротивление изоляции на пробой, осмотрит проводку и уплотнение в баке — и назовёт причину, работу по прайсу и итог целиком до начала работ. Гарантия на работы — до 36 месяцев, выезд сразу или в удобное время.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Измеряем сопротивление

1. Снимите провода с силовых клемм. Иначе прибор покажет не сопротивление элемента, а сумму всего, что подключено параллельно.
2. Переведите мультиметр в режим измерения сопротивления. Подойдёт диапазон до 200 Ом.
3. Приложите щупы к двум силовым контактам. Заземляющий контакт в этом измерении не участвует.
4. Оцените результат. Ориентир для бытовых машин — примерно 20–40 Ом. Точное значение зависит от мощности элемента и считается по простой формуле: сопротивление равно квадрату напряжения, делённому на мощность. Для элемента на 2 кВт при 230 вольтах получается около 26 Ом.
5. Единица или бесконечность на экране. Значит, цепь разорвана: спираль перегорела, элемент под замену.
6. Ноль или единицы ом. Короткое замыкание внутри элемента, результат тот же — замена.

Замер отвечает только на вопрос о целостности спирали. Если прибор показал нормальное значение, это ещё не значит, что элемент в порядке: он может быть цел, но зарос накипью или пробит на корпус — а это уже другие проверки.

Проверяем пробой на корпус

Именно пробой отвечает за самые неприятные симптомы: машина щиплет током или выбивает автомат. Проверка простая: один щуп остаётся на силовом контакте, второй прикладывается к металлической части фланца или к трубке самого элемента. Исправный ТЭН должен показать обрыв — то есть бесконечно большое сопротивление. Любое конечное значение означает, что напряжение уходит на корпус.

Здесь есть важное ограничение, о котором редко пишут. Бытовой мультиметр измеряет сопротивление низким напряжением, а пробой часто проявляется только под рабочим. Поэтому нормальные показания на тестере не гарантируют исправности: корректная проверка выполняется замером сопротивления изоляции специальным прибором, и это уже работа мастера. Если машина выбивает автомат, доверять домашней прозвонке нельзя — техникой нельзя пользоваться до профессиональной проверки. Электрический пробой нагревательного элемента на корпус — работа от 3 500 ₽, повреждённая изоляция цепи питания узлов — от 2 500 ₽.

ТЭН исправен, а нагрева нет

Такое бывает чаще, чем кажется, и вот основные причины.

• Температурный датчик. Если он передаёт модулю неверную температуру, машина считает воду уже нагретой и просто не включает нагрев. Работа — от 2 500 ₽, и элемент при этом менять бессмысленно.
• Проводка цепи термодатчика. Обрыв или окисление контактов дают ту же картину — от 2 500 ₽.
• Проводка питания ТЭНа. Элемент цел, но напряжение до него не доходит: от 3 500 ₽.
• Управляющая часть модуля. Реже всего, но встречается: ремонт модуля управления — от 3 500 ₽. К нему переходят в последнюю очередь.
• Накипь. Элемент цел и по прибору идеален, но под толстым слоем отложений греет медленно, и программа не успевает выйти на температуру. Это вопрос профилактики, а не замены детали.

Частые ошибки при самостоятельной проверке

Что включает ремонт

Профессиональный ремонт стиральных машин при жалобах на нагрев идёт строго от дешёвых причин к дорогим:

1. Опрос и осмотр. Когда цикл стал длиннее, на каких программах заметно, какая вода в доме, была ли профилактика от накипи.
2. Проверка простого. Сеточка заливного клапана, фильтр помпы, состояние патрубков и манжеты, следы влаги внутри корпуса.
3. Замеры. Прозвонка ТЭНа и термодатчика, проверка сопротивления изоляции на пробой, тест цепи питания нагрева и её проводки.
4. Оценка состояния элемента. Толщина отложений, следы перегрева, целостность уплотнения в баке.
5. Согласование. Причина, работа по прайсу и стоимость детали отдельно, итог целиком — до того, как что-то откручено.
6. Ремонт и контрольный запуск. Программа с нагревом: мастер дожидается выхода на температуру и проверяет отсутствие течи по уплотнению.

Ориентир по прайсу: температурный датчик, его проводка и элементы управления термодатчиком — от 2 500 ₽, повреждённая изоляция цепи питания узлов — от 2 500 ₽, ТЭН и проводка его электроцепи — от 3 500 ₽, электрический пробой нагревательного элемента на корпус — от 3 500 ₽, модуль управления или индикации — от 3 500 ₽. Все суммы — работа без стоимости запчастей, в формате «от»; итог называется после диагностики. Гарантия на работы — до 36 месяцев.

Прозвонили, увидели обрыв — и уже присматриваете новый элемент, чтобы поставить самому? Замена ТЭНа у мастера — от 3 500 ₽. Перекошенное при самостоятельной установке уплотнение добавляет течь на проводку за от 2 500 ₽, а если вода дошла до платы — ремонт модуля ещё за от 3 500 ₽.

Открутить элемент несложно — сложно поставить обратно так, чтобы не потекло. Он сидит в баке через резиновое уплотнение, которое обжимается центральной гайкой с определённым усилием: перетянули — резину выдавило, недотянули — уплотнение не село. Вода в обоих случаях идёт не на пол, а внутрь корпуса, где проводка и электроника. Работаем по всей России с 2005 года. Диагностика бесплатная, стоимость мастер называет до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Проводить любые замеры, не вынув вилку из розетки. Это правило без исключений, даже если «всего на секунду».
• Пользоваться машиной, которая щиплет током или выбивает автомат. Обесточьте её; ставить автомат помощнее или отключать УЗО нельзя ни при каких обстоятельствах.
• Считать нормальное сопротивление гарантией исправности. Пробой на корпус бытовым тестером ловится не всегда — нужен замер сопротивления изоляции.
• Покупать элемент до проверки датчика. Термодатчик и его проводка стоят от 2 500 ₽ и дают тот же симптом, а деталь наугад не возвращается.
• Снимать провода, не сфотографировав подключение. Перепутанные клеммы — это работа по проводке и колодке от 2 500 ₽.
• Ставить элемент обратно «на герметик». Уплотнение работает за счёт обжима, а не клея; следы состава потом мешают нормальной установке.

Эксперт отвечает на ваши вопросы

Лебедев Дмитрий Сергеевич

Руководитель направления «Ремонт стиральных машин». 17 лет в бытовой технике, 8 из них — на руководящей должности. Управляет командой выездных мастеров, утверждает регламенты диагностики, контролирует качество каждого ремонта. Разбирается во всех распространённых брендах — от Indesit и Candy до Bosch, Miele и LG с прямым приводом. Консультирует мастеров по сложным поломкам электронных модулей и подшипниковых узлов. Следит, чтобы клиент получал честную диагностику без лишних работ.

Какое сопротивление считается нормальным?

Для бытовых машин ориентир — примерно 20–40 Ом, и разброс объясняется просто: он зависит от мощности элемента. Считается это по школьной формуле — сопротивление равно квадрату напряжения, делённому на мощность. Для элемента на 2 кВт при 230 вольтах выходит около 26 Ом, для более мощного значение будет ниже, для менее мощного выше. Мощность обычно указана на самом элементе или в документации к машине, так что при желании можно посчитать точно. Что означают крайние значения: единица или бесконечность на экране — спираль оборвана, ноль или единицы ом — короткое замыкание внутри. И то и другое лечится заменой, работа от 3 500 ₽ плюс деталь. Важная оговорка: измерять нужно со снятыми с клемм проводами, иначе прибор покажет не элемент, а всё, что подключено параллельно, и вывод будет неверным. И помните, что нормальное сопротивление ещё не означает исправность — остаётся вопрос пробоя на корпус.

Мультиметр показал норму, но машина не греет. Как так?

Это нормальная ситуация, и она лишний раз показывает, что симптом относится к цепи, а не к детали. Вариантов несколько. Первый и самый частый: температурный датчик передаёт модулю неверные данные, машина считает воду уже нагретой и нагрев не включает — работа от 2 500 ₽, а замена исправного элемента ничего не изменит. Второй: обрыв или окисление в проводке — цепи термодатчика от 2 500 ₽ или питания ТЭНа от 3 500 ₽; элемент цел, но напряжение до него не доходит. Третий: управляющая часть модуля, ремонт от 3 500 ₽, и к нему переходят последними. Четвёртый, не связанный с электрикой вовсе: накипь. Элемент по прибору идеален, но под толстым слоем отложений отдаёт тепло медленно, и программа просто не успевает выйти на температуру за отведённое время — внешне это выглядит как «не греет». Поэтому прозвонка ТЭНа — первый шаг диагностики, а не последний.

Можно ли поймать пробой обычным тестером?

Иногда да, но полагаться на это нельзя, и вот почему. Проверка выглядит так: один щуп на силовом контакте, второй на металлической трубке или фланце элемента; исправный ТЭН должен показать обрыв, любое конечное сопротивление означает утечку на корпус. Проблема в том, что бытовой мультиметр подаёт при измерении несколько вольт, а пробой часто проявляется только под рабочим напряжением — то есть прибор покажет норму, а машина продолжит выбивать автомат. Корректно это проверяется замером сопротивления изоляции специальным прибором, который подаёт высокое испытательное напряжение. Поэтому правило такое: если техника щиплет током или выбивает автомат, домашняя прозвонка ничего не доказывает. Обесточьте машину, не пользуйтесь ею и вызывайте мастера — электрический пробой на корпус это работа от 3 500 ₽, повреждённая изоляция цепи питания от 2 500 ₽. И ни в коем случае не ставьте автомат большего номинала и не отключайте УЗО.

Как проверить датчик температуры?

Сложнее, чем ТЭН, и для самостоятельной проверки этот узел подходит хуже. Причина в принципе работы: у большинства машин стоит датчик, сопротивление которого меняется с температурой, поэтому одного числа-эталона не существует. Проверяют его иначе — смотрят, как меняются показания при нагреве: датчик вынимают, замеряют сопротивление при комнатной температуре, затем опускают рабочую часть в тёплую воду и следят, чтобы значение плавно менялось. Если оно стоит на месте, уходит в обрыв или скачет, датчик неисправен — работа от 2 500 ₽. Правильные значения для конкретной модели берут из сервисной документации, поэтому мастер здесь в выигрышном положении. Плюс проверяется не только сам датчик, но и его цепь: обрыв и окисление контактов дают ровно тот же результат, а это тоже от 2 500 ₽. Практический вывод: ТЭН вы можете прозвонить сами, а вот с датчиком проще сразу пригласить мастера — диагностика бесплатная.

Если элемент пробит, можно ли пользоваться машиной до приезда мастера?

Нет, и это тот случай, где я прошу отложить все прочие соображения. Пробой означает, что напряжение попало на корпус машины — то есть на металл, которого вы касаетесь руками, стоя на мокром полу рядом с водой. Именно поэтому срабатывает автомат или УЗО: защита делает ровно то, для чего поставлена. Порядок действий простой: выньте вилку из розетки, перекройте кран подачи воды, не запускайте машину и не пытайтесь «проверить ещё раз, вдруг обойдётся». Категорически нельзя ставить автомат большего номинала и отключать УЗО — так вы убираете не проблему, а защиту от неё. Дальше вызывайте мастера: он замерит сопротивление изоляции, определит, где именно ушло напряжение — на элементе, в обмотке двигателя или в повреждённой изоляции цепи питания, — и назовёт сумму. По прайсу это от 2 500 ₽ до 3 500 ₽ в зависимости от узла, но обсуждать деньги в такой ситуации вторично.

Прозвонил сам, нашёл обрыв. Стоит ли менять элемент своими руками?

Сама прозвонка — молодец, вы сэкономили время и себе, и мастеру. А вот с заменой я бы не торопился, и дело не в откручивании. ТЭН сидит в баке через резиновое уплотнение, которое обжимается центральной гайкой с определённым усилием: перетянули — резину выдавило и деформировало, недотянули — уплотнение не село. В обоих случаях вода пойдёт не на пол, где вы её заметите, а внутрь корпуса, на проводку и плату. К замене за от 3 500 ₽ добавится ремонт цепи за от 2 500 ₽, а при худшем раскладе модуль ещё за от 3 500 ₽. Второй момент: подобрать правильный элемент по модели и посадочному месту не всегда просто, а купленная наугад деталь не возвращается. И третий: на работу мастера действует гарантия до 36 месяцев, на самостоятельную установку — нет. Если всё же решитесь, обязательно сфотографируйте подключение клемм перед снятием и не ставьте элемент на герметик.
