Рябь и волнистые разводы на экране ноутбука: где здесь поломка, а где оптика

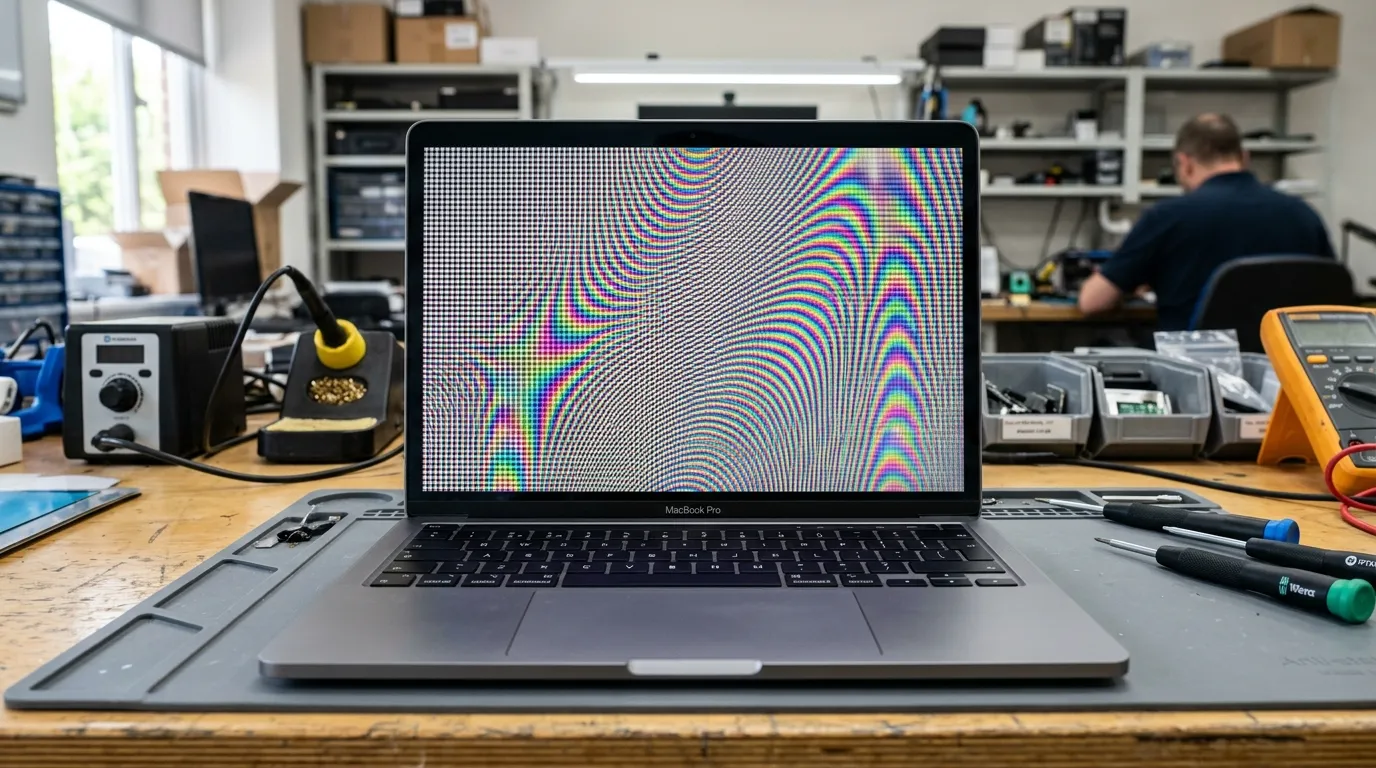

Волнистые разводы, рябь, переливающаяся сетка поверх изображения — всё это обычно называют муаром, и в большинстве случаев это вообще не неисправность. Муар возникает там, где накладываются друг на друга две регулярные структуры: пиксельная сетка экрана и мелкий узор на картинке, или та же сетка и матрица камеры, когда вы фотографируете экран телефоном. Но есть и настоящие причины, которые выглядят похоже: перетёртый шлейф, дефект матрицы, наводки от неисправного блока питания. Разница в цене принципиальная: оптический эффект лечится бесплатно, работы по шлейфу — от 1 250 ₽, а замена матрицы — от 2 400 ₽ плюс стоимость панели. Разберём, как понять, что у вас.

Самый быстрый способ отсечь половину случаев — посмотреть, видите ли вы рябь собственными глазами или только на фотографии и видеозаписи экрана. Съёмка дисплея на камеру почти всегда даёт муар: сетка пикселей и сетка сенсора накладываются друг на друга, и появляется узор, которого в реальности нет. Если на экране глазами всё чисто, а «полосы» видны только на снимке, ремонтировать нечего — это физика съёмки, а не дефект. С этого стоит начинать, прежде чем искать неисправность.

Когда это не поломка

• Съёмка экрана на камеру. Самый частый случай. То же самое происходит при трансляции экрана и при съёмке монитора на видео.
• Мелкий регулярный узор в самом изображении. Одежда в тонкую полоску или клетку на фотографии, сетчатые текстуры, узкие линии в таблицах и чертежах — муар появляется на них у любого экрана, это свойство растровой картинки, а не дефект панели.
• Неродное разрешение. Если выставлено не то разрешение, которое у панели физически, изображение масштабируется, и тонкие детали начинают рябить. Настройка операционной системы — от 1 200 ₽, но чаще это правится самостоятельно за минуту.
• Масштабирование интерфейса. Нецелые коэффициенты увеличения делают тонкие линии и шрифты неровными, и это тоже принимают за дефект.
• Мерцание на низкой яркости. Часть людей замечает пульсацию подсветки, когда яркость выставлена в самый минимум. Это особенность реализации подсветки, а не поломка; если глаза утомляются, попробуйте поднять яркость и уменьшить контраст с окружающим освещением.

Откуда вообще берётся муар

Понимание механизма экономит и деньги, и нервы. Изображение на экране состоит из пикселей, расположенных строгой сеткой. Когда поверх этой сетки ложится другая регулярная структура — тонкие полоски на картинке, сетка сенсора камеры или масштабированное изображение, — их периоды не совпадают, и в местах, где линии то сходятся, то расходятся, глаз видит волнистый узор. Самого узора физически нет ни в изображении, ни в панели: он возникает из их наложения.

Отсюда два практических вывода. Первый: чем меньше совпадений между сетками, тем слабее эффект, поэтому муар пропадает при смене масштаба, угла обзора или содержимого экрана. Второй, более важный: неисправность так себя не ведёт. Дефект панели или шлейфа привязан к железу, а не к картинке, поэтому он остаётся на месте при любом изображении и не исчезает, стоит открыть однотонный фон.

Пять проверок за пять минут

1. Посмотрите глазами, а не через камеру. Рябь видна только на снимках — вопрос закрыт.
2. Смените картинку. Откройте однотонный фон — светлый и тёмный. Если на нём чисто, а рябь появляется только на узорах и мелких линиях, это оптика.
3. Проверьте разрешение. Оно должно соответствовать родному разрешению панели; в настройках экрана оно обычно помечено как рекомендуемое.
4. Пошевелите крышку. Если рябь и полосы меняются от угла открывания, дело в шлейфе: работы от 1 250 ₽.
5. Отключите зарядку. Рябь исчезает при работе от батареи и появляется при подключённом блоке — это наводки от неисправного блока питания, работы от 790 ₽.

Посмотрели на однотонном фоне, выставили родное разрешение, отключили зарядку — а рябь всё равно на месте? Значит, это не оптика. Дальше вариантов три: шлейф, матрица или видеочасть, и различаются они простыми проверками.

Работаем по всей России с 2005 года. На диагностике мастер выводит изображение на внешний монитор, чтобы отделить панель от видеочасти, проверяет реакцию картинки на угол крышки и состояние шлейфа в месте перегиба у петли, оценивает поведение при работе от сети и от батареи, состояние драйверов и настроек экрана. Диагностика аппаратной части мультиметром — от 2 000 ₽; причина и итоговая стоимость называются до начала работ. Все цены — за работу, без стоимости запчастей. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Где искать причину

Настоящие причины

Шлейф экрана

Самая частая техническая причина и самая недорогая. Кабель проходит через петлю и перегибается при каждом открывании крышки, поэтому жилы в нём надламываются постепенно. Пока обрыв частичный, сигнал искажается, а не пропадает — отсюда рябь, полосы и мерцание, которые меняются, стоит пошевелить крышку. Работы при перетёртом шлейфе — от 1 250 ₽, замена шлейфа матрицы — от 1 300 ₽. Обязательно проверяются петли: на перекошенной крышке новый кабель перетрётся снова, восстановление корпуса — от 2 500 ₽.

Матрица

Если дефект неподвижен и не реагирует ни на угол крышки, ни на содержимое экрана, речь о самой панели. Причины — удар, давление на крышку, попадание влаги, реже производственный дефект. Работы при неисправной матрице — от 2 360 ₽, замена матрицы ноутбука — от 2 400 ₽ плюс её стоимость. Характерный признак, который отличает панель от шлейфа: дефект держится за конкретное место экрана, а не плавает по нему.

Наводки от блока питания

Менее известная, но вполне реальная причина. Неисправный или некачественный блок питания даёт помехи, которые проявляются как лёгкая рябь или дрожание изображения, а иногда и как ощутимое покалывание при касании металлического корпуса. Проверяется элементарно: отключите зарядку и поработайте от батареи. Исчезло — вопрос к блоку, работы от 790 ₽. Сюда же относятся дешёвые неоригинальные блоки, купленные по принципу «разъём подошёл»: при проблемах с питанием работы от 2 450 ₽.

Драйверы и видеочасть

Проверяется одним действием: подключите внешний монитор. Если та же рябь видна и на нём, панель ни при чём, и причина выше по цепочке — драйверы или видеочасть. Работы при проблеме с драйверами — от 1 370 ₽, установка драйвера — от 800 ₽, при неисправном графическом или центральном процессоре — от 3 500 ₽. Тревожный признак именно для второго варианта: искажения усиливаются под нагрузкой и сопровождаются перегревом, работы при перегреве — от 2 150 ₽.

Что ещё принимают за муар

Под одним словом люди описывают довольно разные вещи, и от того, что именно вы видите, зависит и причина, и цена.

• Тонкие вертикальные или горизонтальные полосы. Это уже не муар: реагируют на угол крышки — шлейф, от 1 250 ₽; неподвижны — матрица, от 2 360 ₽ и замена от 2 400 ₽ плюс панель.
• Дрожание всей картинки. Проверяется отключением зарядки: исчезло — наводки от блока питания, от 790 ₽.
• Зернистость и «песок» на однотонном фоне. Часто это особенность матового покрытия панели, заметная на светлом фоне и при определённом освещении, а не дефект.
• Пятна и разводы, меняющиеся при нажатии на крышку. Механическое повреждение панели: давить на экран больше не нужно, дефект необратим.
• Артефакты, квадраты и искажения, усиливающиеся под нагрузкой. Вопрос к видеочасти, работы от 3 500 ₽, особенно если они видны и на внешнем мониторе.
• Неравномерная подсветка по краям. Обычная особенность конструкции панели, заметная на тёмном фоне; дефектом считается только выраженное пятно.

Что включает ремонт

Профессиональный ремонт ноутбуков в этой задаче построен так, чтобы не менять исправную панель:

1. Отделение оптики от дефекта. Проверка на однотонном фоне, на разном содержимом и в родном разрешении — до любых выводов о железе.
2. Вывод изображения на внешний монитор. Это сразу отделяет панель и шлейф от видеочасти и драйверов.
3. Проверка реакции на угол крышки и осмотр шлейфа в месте перегиба у петли, включая состояние самих петель.
4. Проверка от сети и от батареи. Отсекает наводки от блока питания — от 790 ₽.
5. Работа с драйверами и настройками экрана — от 1 370 ₽ и от 1 200 ₽, если причина программная.
6. Замена шлейфа или панели, если она действительно нужна, с проверкой изображения во всех положениях крышки.

Сводно по прайсу: неисправен блок питания — от 790 ₽, установка драйвера — от 800 ₽, настройка операционной системы — от 1 200 ₽, перетёрся шлейф подключения экрана — от 1 250 ₽, замена шлейфа матрицы — от 1 300 ₽, проблема с драйверами — от 1 370 ₽, диагностика аппаратной части мультиметром — от 2 000 ₽, система перегревается — от 2 150 ₽, неисправна матрица — от 2 360 ₽, замена матрицы ноутбука — от 2 400 ₽, проблемы с питанием — от 2 450 ₽, восстановление корпуса — от 2 500 ₽, системная ошибка материнской платы — от 2 540 ₽, неисправен графический или центральный процессор — от 3 500 ₽, ремонт материнской платы — от 4 500 ₽. По технике MacBook общий прайс не применяется: любая работа — от 3 000 ₽. Все суммы — за работу, без стоимости запчастей. Работы с разбором крышки выполняются с забором техники.

Рябь появляется и пропадает, если пошевелить крышку, — и вы приспособились ловить удобный угол? Обратитесь к нам, пока это шлейф: работы от 1 250 ₽, замена кабеля от 1 300 ₽. Дальше идут матрица от 2 400 ₽ плюс панель и восстановление корпуса от 2 500 ₽.

Причина в том, как разрушается кабель. Он идёт через петлю и перегибается при каждом открывании крышки, поэтому жилы надламываются не разом, а по одной. Пока обрыв частичный, сигнал до матрицы доходит искажённым — отсюда рябь, волны и мерцание, зависящие от положения экрана. Дальше рвутся соседние жилы, и человек начинает дожимать или подпирать крышку, чтобы поймать нормальную картинку, а это добавляет нагрузку на петлю. Разболтанная петля перекашивает крышку и перетирает уже новый кабель, поэтому менять его без ремонта петель бессмысленно. И самое неприятное: следующей в этой цепочке обычно страдает сама панель. Работаем по всей России с 2005 года. Стоимость называется до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Чего нельзя делать

• Соглашаться на замену матрицы без проверки шлейфа. Рябь, зависящая от угла крышки, — это кабель от 1 250 ₽, а не панель от 2 400 ₽ плюс её стоимость.
• Ловить картинку, дожимая и подпирая крышку. Так добивают надорванные жилы и разбалтывают петли: восстановление корпуса — от 2 500 ₽.
• Давить на экран, чтобы «выгнать» разводы. Матрица — тонкая стеклянная панель, и нажим оставляет на ней пятна и полосы уже необратимо.
• Делать выводы по фотографии экрана. Съёмка почти всегда даёт муар, которого в реальности нет: оценивайте глазами.
• Пользоваться дешёвым блоком питания, подобранным по разъёму. Помехи от него дают рябь и дрожание изображения: работы от 790 ₽, при проблемах с питанием — от 2 450 ₽.
• Менять разрешение наугад. Родное разрешение панели обычно помечено как рекомендуемое, и отход от него ухудшает картинку, а не улучшает.

Эксперт отвечает на ваши вопросы

Громов Владислав Игоревич

Руководитель направления «Ремонт ноутбуков». 13 лет в сервисе компьютерной техники, 6 из них — на руководящей должности. Координирует работу мастеров, контролирует качество диагностики и ремонта. Знает все типы техники — игровые, ультрабуки, MacBook, бизнес-серии. Консультирует по сложным случаям: замена матриц и клавиатур, ремонт материнских плат, чистка от пыли и замена термопасты, восстановление после залития.

Рябь видна только на фотографии экрана. Экран неисправен?

Нет, и это самый частый повод для ложной тревоги. Когда вы фотографируете экран, накладываются друг на друга две регулярные сетки — пиксельная сетка дисплея и сетка светочувствительного сенсора камеры. От их наложения появляется волнистый узор, которого в реальности на экране нет. То же самое происходит при съёмке экрана на видео и при трансляции. Проверка простая и бесплатная: посмотрите на дисплей собственными глазами, желательно на однотонном светлом и тёмном фоне. Чисто — ремонтировать нечего. Кстати, если вам всё же нужно снять экран без муара, помогает изменить угол и расстояние съёмки или немного изменить масштаб изображения на экране: узор смещается или исчезает. А вот если рябь видна и глазами, это уже другой разговор — тогда проверяем реакцию на угол крышки и работу от батареи.

Рябь появляется на одежде в полоску и на мелких узорах.

Это нормальное свойство любого растрового экрана, а не дефект вашего. Когда мелкий регулярный узор — полоска, клетка, сетчатая текстура — попадает на пиксельную сетку дисплея, размер узора и размер пикселей начинают конфликтовать, и появляется волнистый рисунок. Он виден и на телевизорах, и на мониторах, и на телефонах. Отличить от неисправности просто: смените картинку. Если на однотонном фоне экран чистый, а рябь возникает только на определённых изображениях, панель исправна. Иногда эффект усиливается неродным разрешением или нецелым масштабированием интерфейса — проверьте, что в настройках экрана стоит рекомендуемое разрешение; настройка операционной системы от 1 200 ₽, если разбираться самому не хочется. И ещё деталь: на видео эффект часто идёт от самого файла или сжатия, а не от экрана.

Картинка стала рябить после того, как я поменял разрешение.

Тогда причина найдена, и она бесплатная. У панели есть физическое число пикселей, и при любом другом разрешении изображение приходится масштабировать — тонкие линии и шрифты размазываются по соседним пикселям, отсюда рябь и нечёткость. Вернитесь к родному разрешению: в настройках экрана оно обычно помечено как рекомендуемое. Если после этого элементы интерфейса кажутся мелкими, увеличивайте не разрешение, а масштаб, причём лучше выбирать значения покрупнее, потому что нецелые коэффициенты тоже делают линии неровными. Отдельно проверьте частоту обновления, если в настройках есть выбор: иногда выставляется не то значение. Работы при проблеме с драйверами — от 1 370 ₽, установка драйвера — от 800 ₽, настройка системы — от 1 200 ₽, но в большинстве случаев вы поправите это сами за минуту, и ехать никуда не нужно.

Рябь появляется только при подключённой зарядке.

Это классический признак наводок от блока питания, и проверка, которую вы уже сделали, — самая показательная в теме. Неисправный или некачественный блок даёт помехи, которые проявляются как лёгкое дрожание или рябь изображения; иногда к этому добавляется ощутимое покалывание при касании металлического корпуса. Что делать: попробуйте другой подходящий блок, и если картинка чистая, вопрос закрыт — работы при неисправном блоке питания от 790 ₽. Особенно часто такое встречается с дешёвыми неоригинальными блоками, купленными по принципу «разъём подошёл»: у них хуже фильтрация помех, а заодно они нередко не соответствуют заявленным параметрам. Если же смена блока не помогла, проверяется цепь питания ноутбука — работы при проблемах с питанием от 2 450 ₽, диагностика от 2 000 ₽. Пользоваться при этом лучше от батареи.

Волны и полосы меняются, если пошевелить крышку. Что это?

Это уже настоящая неисправность, и самая типичная: перетёртый шлейф экрана. Кабель идёт через петлю и перегибается при каждом открывании, поэтому жилы в нём надламываются постепенно. Пока обрыв частичный, сигнал доходит искажённым — отсюда рябь, волны и мерцание, зависящие от положения крышки. Работы при перетёртом шлейфе — от 1 250 ₽, замена шлейфа матрицы — от 1 300 ₽, и это заметно дешевле панели. Матрица ведёт себя иначе: её дефект неподвижен и одинаков при любом угле. Откладывать не советую по двум причинам. Первая: обрыв развивается, а попытки поймать картинку, дожимая крышку, ускоряют его и разбалтывают петлю, восстановление корпуса от 2 500 ₽. Вторая: следующей страдает сама панель, и это уже от 2 360 ₽ и замена от 2 400 ₽ плюс её стоимость.

На минимальной яркости экран будто пульсирует. Это дефект?

Как правило, нет: во многих панелях яркость регулируется быстрым включением и выключением подсветки, и на низких значениях эта пульсация становится заметнее. Часть людей её чувствует, часть не замечает вовсе — это особенность реализации, а не поломка конкретного экрана. Что можно сделать без всякого ремонта: поднять яркость до среднего уровня и уменьшить разницу с освещением в комнате — работать за тёмным экраном в светлой комнате некомфортно само по себе. Если в настройках вашей модели есть режим без мерцания подсветки, попробуйте включить его. Настораживать должно другое: пульсация появилась внезапно, сопровождается полосами или миганием всей картинки, меняется от угла крышки или есть на внешнем мониторе. Тогда это уже неисправность: шлейф от 1 250 ₽, матрица от 2 360 ₽, видеочасть от 3 500 ₽.
