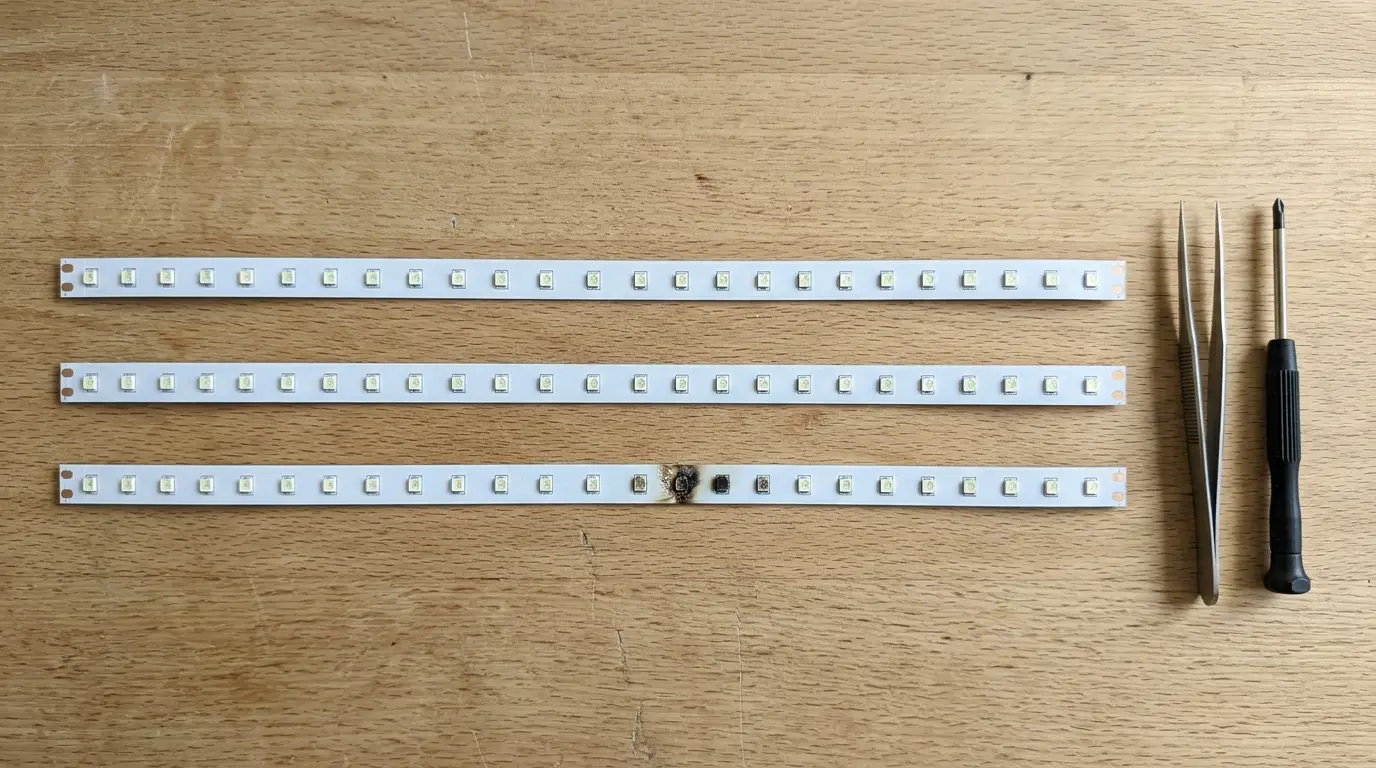

Замена LED-лент подсветки телевизора: как подбирают линейки и что важно знать

LED-линейки — те самые планки со светодиодами, которые светят сквозь матрицу и делают изображение видимым. Именно они изнашиваются первыми в любом жидкокристаллическом телевизоре, и их замена — самая частая работа в нашей практике. При этом деталь неочевидная в подборе: линейки различаются длиной, количеством и типом диодов, рабочим напряжением, наличием и формой линз. Подобрать их по диагонали экрана нельзя — нужна маркировка конкретной панели, потому что одна и та же модель телевизора могла выпускаться с разными матрицами. Разберём, как устроена подсветка, чем частичная замена отличается от полной, как подбирают линейки и почему самостоятельная установка редко заканчивается хорошо.

Ключевой момент, который экономит деньги и время: линейки подбираются по маркировке матрицы, а не по названию телевизора. Одна и та же модель нередко выпускалась с панелями разных производителей, и подсветка у них отличается — другая длина планок, другое число диодов, другое напряжение. Внешне похожая линейка с неподходящими параметрами либо не встанет физически, либо даст неравномерное свечение, либо быстро выйдет из строя вместе с драйвером, которому придётся работать вне режима. Маркировку видно только при разборке, поэтому покупать линейки заранее, до диагностики, — плохая идея.

Как устроена подсветка

Понимание конструкции объясняет и цену работы, и её сложность:

• Светодиодные линейки. Планки с рядом диодов, расположенные за матрицей. Соединяются между собой и с драйвером; в большинстве конструкций работают последовательно, поэтому отказ одного диода может погасить целую группу.
• Линзы на диодах. Мелкие прозрачные колпачки, распределяющие свет каждого диода по площади. Их форма подбирается под конструкцию, и без них свечение будет точечным.
• Рассеиватель и оптические плёнки. Слои между линейками и матрицей, которые превращают свет отдельных диодов в равномерное поле.
• Отражающий слой. Белая подложка, направляющая свет вперёд; при повреждении появляются тёмные участки.
• Драйвер подсветки. Плата, задающая ток линейкам. Обычно расположен на плате питания.
• Цепь питания и разъёмы. Соединяют драйвер с линейками; их неисправность даёт ту же картину, что перегоревшие диоды.

Когда нужна замена линеек

1. Тёмная зона или полоса тени на части экрана. Отказала одна линейка или группа, отвечающая за этот участок.
2. Чёрный экран при живом звуке, при этом под фонариком под острым углом видна тусклая картинка.
3. Картинка мелькает на секунду при включении и гаснет. Подсветка стартует и уходит в защиту из-за неисправной линейки.
4. Заметная неравномерность яркости на однотонном светлом поле. Часть диодов деградировала сильнее остальных.
5. Экран заметно потускнел за последние годы. Общий износ диодов, равномерный по площади.
6. Жёлтые или розоватые пятна на белом поле. Изменение спектра отдельных диодов при деградации.

На светлом поле видны тёмные зоны, полосы тени или неравномерная яркость, а под фонариком картинка есть? Значит, матрица исправна и меняется подсветка: от 2500 ₽ по диагонали, а не панель от 15000 ₽.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер проверит запуск подсветки и замерит напряжение на её входе, определит, отказали линейки или виноваты драйвер и цепь питания, снимет маркировку панели для точного подбора и оценит состояние остальных линеек — чтобы не разбирать телевизор повторно через полгода. Причина и цена называются до начала работ. Гарантия на работы — 36 месяцев.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Что влияет на подбор и цену

Частичная замена или полный комплект

Вопрос, который стоит обсудить с мастером до начала работ, потому что однозначного ответа нет. Замена только неисправной линейки дешевле и быстрее, и это разумно, если телевизору немного лет, а остальные планки светят ровно. Аргументы за полную замену тоже весомые. Первый: все диоды отработали одинаковое время в одинаковых условиях, и если одна планка сдалась, остальные, как правило, недалеко — через несколько месяцев придётся снова разбирать телевизор и снова оплачивать ту же по объёму работу. Второй: новая линейка рядом со старыми может отличаться по яркости и оттенку свечения, и на однотонной картинке будет видна разница, особенно на светлых сценах. Моё рабочее правило: телевизору до пяти лет и остальные линейки светят ровно — меняем одну; техника старше или на тестовой заливке уже видна общая неравномерность — честно рекомендую комплект. Цена в обоих случаях привязана к диагонали: от 2500 ₽ для 40 дюймов, от 3000 ₽ для 50, от 3500 ₽ для 55.

Почему линейки нельзя подобрать по диагонали

Распространённое заблуждение: раз телевизор 50 дюймов, то и линейки подойдут любые от пятидесятидюймового. На деле подбор идёт по маркировке самой панели, и вот почему. Одна и та же модель телевизора нередко выпускалась с матрицами разных производителей — в разных партиях ставили то, что было доступно. У этих панелей отличается конструкция подсветки: длина планок, число диодов на планке, их шаг, рабочее напряжение, тип и форма линз, способ крепления. Неподходящая линейка либо физически не встанет в посадочное место, либо встанет, но даст неравномерное свечение и пятна из-за другой оптики, либо создаст неверную нагрузку на драйвер, который начнёт работать вне режима и выйдет из строя следом. Маркировка панели видна только при разборке телевизора, поэтому мастер снимает её на месте и уже потом подбирает деталь. Именно по этой причине я не советую покупать линейки заранее по объявлению или по названию модели.

Что происходит с диодами со временем

Полезно понимать механику износа, потому что она объясняет и симптомы, и профилактику. Светодиод деградирует от работы: его светоизлучающая структура постепенно теряет эффективность, и при том же токе он светит слабее. Скорость этого процесса сильно зависит от температуры и тока — то есть от того, насколько жарко внутри корпуса и на какой яркости вы смотрите. Отсюда типичные сценарии. Первый: равномерное потускнение всего экрана за годы — нормальное старение, заметное обычно при сравнении с новым телевизором. Второй: неравномерность, когда часть диодов сдала сильнее, и на светлом поле проступают пятна и более тёмные участки. Третий: полный отказ диода, при котором в последовательной цепи гаснет целая группа, и появляется тёмная полоса. Четвёртый, менее известный: изменение спектра — деградировавшие диоды начинают светить с жёлтым или розоватым оттенком, и на белом поле видны цветные пятна. Все эти сценарии решаются заменой линеек, а профилактика одна: умеренная яркость и хорошая вентиляция.

Почему нельзя ставить линейки самому

Технически работа кажется несложной, и в интернете полно роликов, но экономия здесь обычно мнимая. Первое и главное: чтобы добраться до линеек, телевизор разбирается полностью и снимается матрица — самая хрупкая и самая дорогая часть. Панель это тонкое стекло со слоями плёнок; она не терпит перекоса при снятии, точечного нажатия и изгиба под собственным весом. Итог типичной неудачи: вместо замены подсветки за несколько тысяч вы получаете повреждённую панель, менять которую нецелесообразно. Второе: подбор по маркировке, о котором шла речь выше. Третье: сборка оптических слоёв — рассеиватель и плёнки нужно уложить без перекосов и, что важно, без единой пылинки между слоями, иначе она останется видимым пятном на экране; работа делается на чистом рабочем месте. Четвёртое: после установки нужно проверить равномерность свечения на тестовых заливках и убедиться, что драйвер не перегружен. Пятое: в блоке питания сохраняется заряд на конденсаторах даже после отключения от сети.

Что проверяют до замены

Прежде чем менять линейки, важно убедиться, что виноваты именно они — иначе работа окажется напрасной. Первое: тест фонариком подтверждает, что матрица исправна и картинка формируется. Второе, ключевое: замер напряжения на входе подсветки. Если питание не доходит или нестабильно, менять диоды бессмысленно — виноваты цепь или драйвер, и это ремонт 2000–4500 ₽ или 2000–6000 ₽ соответственно. Третье: проверка характера дефекта. Стабильная тёмная зона на одном месте указывает на перегоревшую линейку, а нестабильность — подсветка гаснет от вибрации, включается через раз, реагирует на прогрев — на плохой контакт. Четвёртое: осмотр рассеивателя. Если подсветка работает, а картинка мутная и неравномерная, оптические слои сместились, и замена рассеивателя стоит 1500–3000 ₽ вместо линеек. Пятое: оценка состояния остальных планок, чтобы решить вопрос частичной или полной замены заранее, а не после разборки.

Что включает работа

Профессиональный ремонт телевизоров с заменой LED-линеек строится так, чтобы не менять исправное и не разбирать телевизор дважды:

1. Подтверждение диагноза. Тест подсветки и замер напряжения на её входе, чтобы исключить цепь питания и драйвер.
2. Определение отказавших линеек. Проверяется, сколько планок неисправно и в каком состоянии остальные.
3. Снятие маркировки панели. Линейки подбираются по ней, а не по модели телевизора.
4. Аккуратная разборка и снятие матрицы. Самый ответственный этап, требующий опыта и чистого рабочего места.
5. Установка линеек и сборка оптических слоёв. Рассеиватель и плёнки укладываются без перекосов и пыли.
6. Контроль равномерности на тестовых заливках. Оценивается отсутствие пятен, засветов и разницы в оттенке.

Диагностика на дому занимает 30–60 минут. Прайс: замена подсветки — от 2500 ₽ для экрана 40 дюймов, от 2500 ₽ для 42–43 дюймов, от 3000 ₽ для 50 дюймов, от 3500 ₽ для 55 дюймов, замена рассеивателя подсветки — 1500–3000 ₽, ремонт цепи питания подсветки — 2000–4500 ₽, ремонт драйвера подсветки — 2000–6000 ₽, профилактика и чистка от пыли — 1500–3000 ₽.

Прайс изучили и прикидываете, когда лучше делать? Одна линейка сейчас — от 2500 ₽ по диагонали. С добитым драйвером и соседними планками — уже 6000 ₽ и выше.

Разница объяснима: когда часть диодов уходит в обрыв, драйвер пытается вытянуть яркость и поднимает ток на оставшиеся линейки. Они работают с перегрузкой, греются и выходят из строя быстрее расчётного срока, а сам драйвер деградирует от постоянной работы вне режима. Через несколько месяцев вместо одной планки в счёте оказываются несколько плюс ремонт платы, а разбирать телевизор приходится в том же объёме — то есть вы оплачиваете сложную работу заново. Дешевле поймать неисправность на первой линейке. Работаем по всей России с 2005 года, стоимость мастер называет до начала ремонта. Гарантия на работы — 36 месяцев.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Чего нельзя делать

• Покупать линейки заранее по модели телевизора. Подбор идёт по маркировке панели, которую видно только при разборке; неподходящая деталь не встанет или даст пятна.
• Разбирать телевизор самостоятельно. Снятая без опыта матрица почти гарантированно повреждается, а её замена нецелесообразна.
• Менять линейки, не проверив питание подсветки. Если виноваты цепь или драйвер, новые диоды не помогут.
• Выкручивать яркость на максимум, когда подсветка начала сдавать. Вы повышаете ток и ускоряете выход из строя оставшихся линеек.
• Продолжать включать телевизор, который уходит в защиту. Каждая попытка нагружает драйвер, работающий вне режима.
• Давить на экран, пытаясь «оживить» подсветку. Нажатие оставляет на матрице тёмное пятно с радужным ореолом, и это необратимо.

Эксперт отвечает на ваши вопросы

Ковалёв Антон Юрьевич

Руководитель направления «Ремонт телевизоров». 16 лет в сервисе электроники, 7 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество диагностики и ремонта. Знает все типы техники — LED, OLED, QLED, плазменные и ЖК-панели. Консультирует по сложным случаям: подсветка матрицы, ремонт блоков питания и материнских плат, замена T-CON, сбои прошивки Smart TV.

Можно ли купить линейки самому и попросить мастера только установить?

Так делают, но именно с подсветкой риск ошибки очень высок, и я честно объясню почему. Линейки подбираются не по диагонали и не по названию модели телевизора, а по маркировке самой панели. Одна и та же модель нередко выпускалась с матрицами разных производителей, и подсветка у них отличается: другая длина планок, другое число диодов и их шаг, другое рабочее напряжение, другой тип линз. Внешне похожая линейка с неподходящими параметрами либо физически не встанет в посадочное место, либо даст неравномерное свечение и пятна из-за другой оптики, либо создаст неверную нагрузку на драйвер, и тот выйдет из строя следом. При этом маркировку панели видно только при разборке телевизора — то есть узнать её до покупки, не вскрывая аппарат, практически невозможно. Второй момент: без диагностики вы не знаете наверняка, что виноваты именно линейки, а не цепь питания за 2000–4500 рублей или драйвер за 2000–6000. Третий: при покупке детали клиентом гарантия распространяется только на работу. Разумный порядок такой: бесплатная диагностика, снятие маркировки, а дальше решайте.

Менять одну линейку или сразу все?

Однозначного ответа нет, решение зависит от состояния телевизора, и обсуждать его нужно до начала работ. За замену только неисправной линейки говорит цена и скорость: если техника относительно свежая, а остальные планки светят ровно, этого достаточно. За полную замену комплекта есть два весомых аргумента. Первый: все диоды отработали одинаковое время в одинаковых условиях, и если одна планка сдалась, остальные, как правило, недалеко — через несколько месяцев придётся снова разбирать телевизор и снова оплачивать ту же по объёму работу, а это самая трудоёмкая часть. Второй: новая линейка может отличаться от старых по яркости и оттенку свечения, и на однотонной светлой картинке разница будет заметна. Моё рабочее правило: телевизору до пяти лет и остальные линейки светят ровно — меняем одну; техника старше или на тестовой заливке уже видна общая неравномерность — честно рекомендую комплект и объясняю почему. Проверить обоснованность просто: попросите мастера показать тестовую заливку, на ней состояние всех зон видно наглядно. Цена в любом случае привязана к диагонали, поэтому разница между вариантами не кратная.

Почему при одном перегоревшем диоде гаснет целая полоса экрана?

Дело в схеме соединения: в большинстве телевизоров диоды на линейках соединены последовательно, то есть ток идёт через них по цепочке один за другим. Если один диод уходит в обрыв, цепь разрывается, и гаснет вся группа — отсюда тёмная полоса или зона, хотя физически повреждён один элемент. Логика такой схемы понятна с точки зрения производства, но для владельца выглядит несправедливо. Отсюда, кстати, и ответ на частый вопрос, почему нельзя заменить один диод: технически это возможно, но ненадёжно — соседние диоды на той же планке отработали столько же и находятся в похожем состоянии, поэтому через недели или месяцы погаснет следующий, и телевизор придётся разбирать снова. Разборка с снятием матрицы это самая трудоёмкая часть работы, и повторять её ради одного диода невыгодно. Поэтому меняется линейка целиком, а иногда и комплект. Есть и обратная сторона схемы, полезная для диагностики: если гаснет ровно одна зона со стабильными границами, это почти наверняка линейка, а если подсветка ведёт себя нестабильно и реагирует на вибрацию — скорее контакт в цепи питания, ремонт 2000–4500 рублей.

Отчего светодиоды подсветки выходят из строя раньше срока?

Два главных фактора — температура и ток, то есть яркость. Светодиод деградирует от работы: его светоизлучающая структура постепенно теряет эффективность и при том же токе светит слабее. Чем горячее диоду работать и чем больший ток через него идёт, тем быстрее это происходит. Отсюда практические выводы. Первое: телевизор в закрытой нише мебельной стенки, за стеклянной дверцей или вплотную к стене изнашивает подсветку кратно быстрее расчётного срока — оставляйте зазор сзади, не перекрывайте вентиляционные решётки, ничего не ставьте на верхнюю панель. Второе: чистка от пыли раз в два-три года за 1500–3000 рублей реально продлевает жизнь подсветке, потому что пыль работает как одеяло на горячих элементах. Третье: режимы «Динамичный» и «Магазин» держат подсветку на пределе яркости, и дома в этом нет смысла — стандартный или кинорежим с умеренной яркостью заметно продлевает срок службы. Четвёртое: нестабильное питание заставляет драйвер подавать неровный ток, поэтому сетевой фильтр окупается. И пятое: сырость и конденсат в неотапливаемых помещениях вредят и диодам, и контактам.

Поменяли подсветку, а через несколько месяцев снова тёмная зона. Почему?

Причин обычно три, разберу честно, включая ту, где виноват сервис. Первая, самая частая: заменили только одну линейку, а остальные были в похожем состоянии. Все диоды отработали одинаковое время в одинаковых условиях, поэтому если одна планка сдалась, соседние нередко на подходе — и через несколько месяцев гаснет следующая. Именно поэтому вопрос частичной или полной замены нужно обсуждать до работ, а на технике старше пяти лет я обычно рекомендую комплект. Вторая: не устранена первопричина. Если телевизор стоит в закрытой нише и перегревается или годами работает на максимальной яркости в режиме «Динамичный», новые диоды будут изнашиваться так же быстро, как старые. В этом случае замену нужно дополнять организационными мерами: вентиляция, чистка, умеренная яркость. Третья: неисправен драйвер подсветки, который подаёт неверный или нестабильный ток. Тогда новые линейки работают с перегрузкой и выходят из строя досрочно — а сам драйвер нужно было ремонтировать за 2000–6000 рублей. Что делать: если работы делали у нас, они идут с гарантией 36 месяцев. Если в другом месте — приезжайте на бесплатную диагностику.

Линеек под мою модель нет в продаже. Что делать?

Ситуация встречается на технике старше нескольких лет, и варианты здесь есть. Первый: подобрать линейки по маркировке панели, а не по модели телевизора. Часто оказывается, что такая же матрица ставилась в несколько разных моделей и даже у разных производителей телевизоров, а значит подсветка от них подойдёт — это расширяет поиск в разы, и именно поэтому маркировка так важна. Второй: совместимые линейки с теми же параметрами по длине, числу диодов, напряжению и типу линз. Здесь нужен опыт, потому что близкие, но не идентичные параметры дадут неравномерное свечение или перегруз драйвера. Третий: восстановление линейки заменой отдельных диодов — вариант рабочий, но с оговоркой, что соседние диоды в похожем состоянии, и такой ремонт может оказаться временным; мы честно об этом предупреждаем. Четвёртый: если ни один путь не сработал, я прямо скажу, что ремонт нереализуем, и не буду тянуть время поисками. Чего делать не стоит — ставить наугад линейки с другими параметрами: неверная нагрузка выведет из строя драйвер, и вместо подсветки в счёте окажется ещё и плата.
