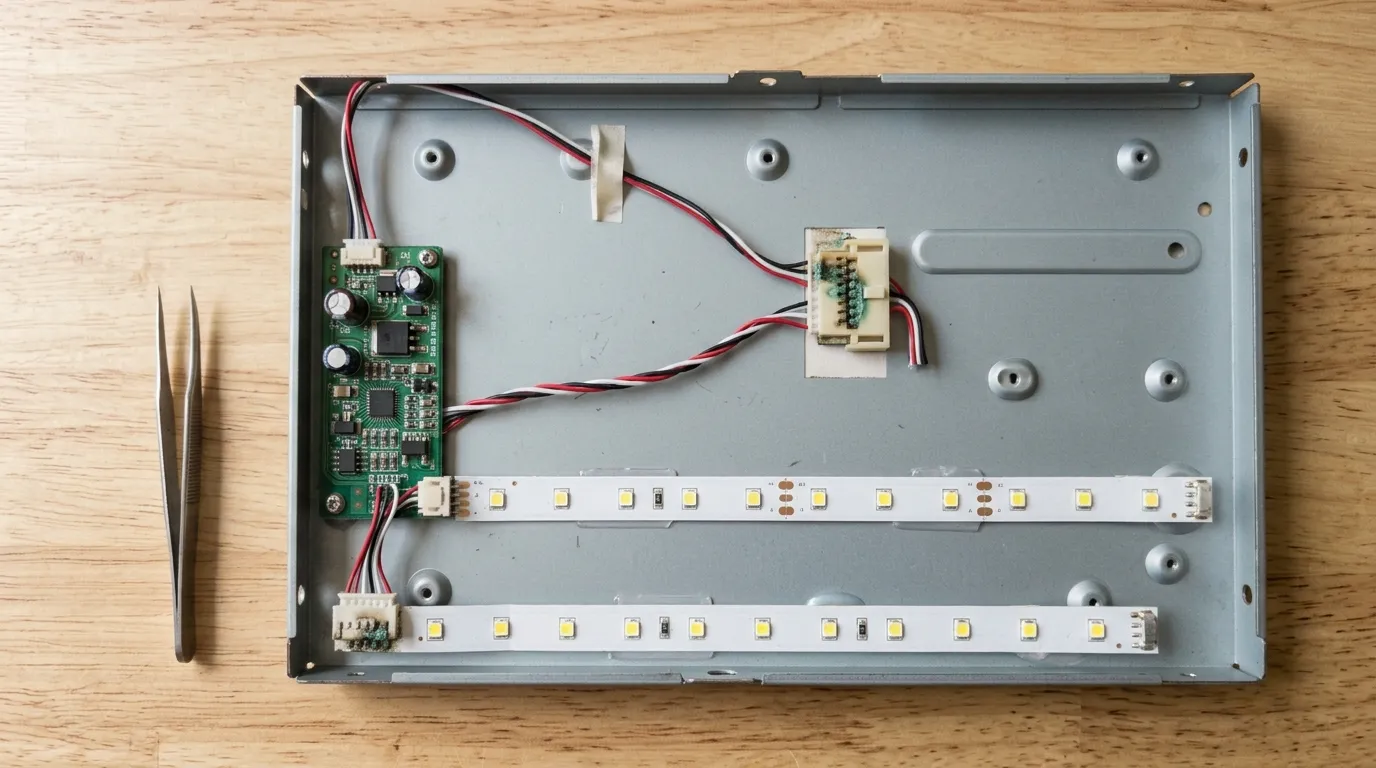

Ремонт проводки подсветки телевизора: когда виноваты не светодиоды, а контакты

Когда телевизор показывает чёрный экран при живом звуке, а фонарик высвечивает картинку, диагноз обычно ставят сразу: перегорела подсветка. В большинстве случаев это верно, но есть сценарий, который важно не пропустить — светодиоды целы, а питание до них не доходит. Между драйвером подсветки на плате и светодиодными линейками за матрицей есть цепь: провода, разъёмы, контактные группы. Если разъём окислился, шлейф переломился или контакт отошёл, результат внешне неотличим от перегоревших линеек. Разница в том, что менять в этом случае нужно не подсветку, а восстанавливать контакт. Разберём, как эти ситуации различают, почему проводка выходит из строя и что входит в ремонт.

Ключевой признак, который отличает проблему с контактом от износа светодиодов: нестабильность. Если подсветка то работает, то нет, включается через раз, гаснет от лёгкого касания корпуса или после прогрева, а иногда сама возвращается — это почти наверняка контакт, а не перегоревшие линейки. Умершие светодиоды ведут себя стабильно: тёмная зона всегда на одном месте и не зависит ни от вибрации, ни от температуры. Второй признак: если не светит вся подсветка целиком и сразу, а не отдельная зона, вероятность проблемы с питанием или контактом выше, чем одновременного отказа всех линеек.

Что входит в цепь питания подсветки

Между платой и светодиодами есть несколько звеньев, и любое может отказать:

• Разъём на плате драйвера. Отсюда питание уходит к подсветке; контакты окисляются, а сам разъём расшатывается при разборке.
• Провода или шлейф между платой и линейками. Проходят внутри корпуса, могут быть передавлены при сборке или переломлены при перевозке.
• Контактные группы самих линеек. Планки соединяются между собой и с проводкой; в этих местах чаще всего и появляется окисление.
• Пайка выводов. Точки соединения проводов с линейками трескаются от температурных циклов.
• Защитные элементы в цепи. При скачке напряжения они срабатывают, и питание до подсветки не доходит при исправных светодиодах.
• Сам драйвер подсветки. Формально не проводка, но при его отказе картина та же — света нет при целых линейках.

Как отличить проводку от перегоревших светодиодов

1. Подсветка работает нестабильно — то включается, то нет, реагирует на касание корпуса или вибрацию. Признак контакта.
2. Не светит вся подсветка целиком. Одновременный отказ всех линеек маловероятен, скорее не доходит питание.
3. Картина меняется при прогреве. Металл расширяется, микрозазор в подгоревшем контакте увеличивается или смыкается.
4. Тёмная зона всегда на одном месте и стабильна — это уже перегоревшая линейка светодиодов.
5. Проблема появилась после перевозки, навески или разборки — типичный признак отошедшего разъёма или передавленного провода.
6. Телевизор уходит в защиту при включении — обрыв в цепи подсветки часто вызывает срабатывание защиты.

Экран тёмный, но под фонариком видна картинка, а подсветка ведёт себя нестабильно — то включается, то нет? Возможно, светодиоды целы, а не доходит питание: ремонт цепи 2000–4500 ₽ вместо замены подсветки.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер проверит наличие и стабильность питающего напряжения на входе подсветки, прозвонит цепь от драйвера до линеек, осмотрит разъёмы и контактные группы на окисление и перегрев и отдельно оценит состояние самих светодиодов — чтобы не менять исправные линейки там, где виноват контакт. Причина и цена называются до начала работ. Гарантия на работы — 36 месяцев.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Что именно ремонтируют

Почему проводка подсветки выходит из строя

Причин несколько, и они объясняют, почему этот сценарий встречается чаще, чем принято думать. Первая — температура. Подсветка работает в самой горячей зоне корпуса, и контакты переживают ежедневные циклы нагрева и остывания; металл расширяется и сжимается, посадка в разъёмах постепенно ослабевает, а пайка на выводах трескается. Вторая — влажность и конденсат: телевизор в сыром помещении или на неотапливаемой даче получает окисление контактов, а окисел не проводит ток. Третья — механика: при перевозке, навеске на кронштейн или разборке провода внутри корпуса могут быть передавлены, а разъёмы задеты. Четвёртая — предыдущий ремонт: если телевизор уже вскрывали, шлейф мог быть установлен с перекосом или зажат при сборке. Пятая — скачки напряжения: сильный импульс повреждает не только элементы, но и контактные группы. И шестая, самоподдерживающаяся: подгоревший контакт греется сильнее, окисление растёт, и процесс ускоряется.

Полный обрыв и частичный: разница в симптомах

Цепь подсветки может быть нарушена по-разному, и симптомы у этих случаев отличаются — полезно понимать, что именно вы наблюдаете. Полный обрыв означает, что питание не доходит вовсе: экран остаётся тёмным при живом звуке, под фонариком видна картинка, а телевизор нередко сразу уходит в защиту, потому что контроль фиксирует отсутствие тока. Здесь картина стабильная и однозначная. Частичное нарушение выглядит иначе: контакт есть, но плохой, сопротивление в этом месте повышено. Тогда подсветка светит тускло, мерцает, гаснет через время работы или включается через раз — и именно эта нестабильность отличает контакт от перегоревших светодиодов. Есть и промежуточный вариант, когда линейки соединены между собой последовательно: обрыв в одном месте гасит целую группу, и внешне это неотличимо от отказа нескольких планок сразу. Разделить всё это можно только замерами: мастер смотрит, есть ли напряжение на входе подсветки, стабильно ли оно и где именно в цепи оно теряется. Поэтому диагностика идёт от источника питания к светодиодам, а не наоборот.

Почему важно не менять подсветку сразу

Это ключевая мысль для вашего кошелька. Замена подсветки стоит от 2500 ₽ для сорокадюймового экрана, от 3000 ₽ для пятидесятидюймового, от 3500 ₽ для пятидесятипятидюймового, и работа эта серьёзная: телевизор разбирается полностью, снимается матрица, укладываются оптические слои. Ремонт контакта в цепи питания обходится в 2000–4500 ₽ и не требует замены самих линеек. Но главное даже не в разнице сумм: если виноват контакт, а поменяли светодиоды, проблема вернётся, потому что причина осталась на месте — и вы оплатите сложную работу дважды. Проверяется это несложно: мастер сначала убеждается, что на вход подсветки подаётся корректное и стабильное напряжение, и только потом делает вывод о состоянии линеек. Если напряжения нет или оно нестабильно, менять светодиоды бессмысленно. Именно поэтому я всегда советую спрашивать, проверяли ли питание подсветки, прежде чем соглашаться на её замену.

Что путают с проблемой проводки

Похожую картину дают несколько других узлов, и различать их важно. Первое — драйвер подсветки: он формирует ток для светодиодов, и при его неисправности питание тоже не доходит, хотя проводка цела; ремонт 2000–6000 ₽. Второе — блок питания: если просели конденсаторы, напряжение на драйвер приходит нестабильным, и подсветка мигает или уходит в защиту; ремонт 2000–6000 ₽. Третье — сами светодиоды: их износ даёт стабильную тёмную зону, которая не зависит ни от вибрации, ни от прогрева. Четвёртое — рассеиватель: если подсветка работает, но картинка мутная и неравномерная, оптические слои сместились, замена 1500–3000 ₽. Пятое — T-CON и шлейфы матрицы: тут экран остаётся пустым и под фонариком, потому что изображение вообще не формируется. Правильная диагностика идёт по цепочке от источника питания к потребителю, и только так можно понять, где именно прерывается путь.

Можно ли починить самому

Не советую, и причины конкретные. Первое: чтобы добраться до проводки подсветки, телевизор разбирается полностью и снимается матрица — самая хрупкая и дорогая часть; повредить её при разборке дело секунды, а панель стоит как половина нового телевизора. Второе: сами по себе разъёмы подсветки мелкие и хрупкие, их фиксаторы легко сломать, а провода — тонкие. Третье: определить, где именно прерывается цепь, без замеров невозможно, а работа под напряжением здесь опасна — в цепи подсветки высокое напряжение. Четвёртое: при обратной сборке оптические слои нужно уложить без перекосов и пыли, иначе на экране появятся пятна и засветы. Пятое, общее: в блоке питания сохраняется заряд на конденсаторах даже после отключения от сети. Что действительно полезно сделать самому — тест фонариком и наблюдение за характером неисправности: стабильна ли тёмная зона, зависит ли подсветка от вибрации и прогрева. Эта информация ускорит диагностику.

Что включает работа

Профессиональный ремонт телевизоров по цепи подсветки строится от источника питания к светодиодам, чтобы не менять исправные линейки:

1. Тест фонариком и оценка характера дефекта. Подтверждается, что матрица исправна, а проблема в подсветке.
2. Замер напряжения на входе подсветки. Ключевой шаг: есть ли питание и стабильно ли оно.
3. Прозвон цепи от драйвера до линеек. Определяется место обрыва или повышенного сопротивления.
4. Осмотр разъёмов и контактных групп. Оцениваются окисление, следы перегрева, состояние пайки.
5. Проверка состояния самих светодиодов. Чтобы отделить проблему питания от износа линеек.
6. Восстановление контакта и контрольная проверка. Результат оценивается на тестовых заливках по равномерности свечения.

Диагностика на дому занимает 30–60 минут. Прайс: ремонт цепи питания подсветки, разъёмов и контактов — 2000–4500 ₽, замена рассеивателя подсветки — 1500–3000 ₽, замена подсветки — от 2500 ₽ по диагонали, ремонт драйвера подсветки или блока питания — 2000–6000 ₽, профилактика и чистка от пыли — 1500–3000 ₽.

Прайс посмотрели и думаете, что дешевле сразу поменять подсветку? Ремонт контакта в цепи — 2000–4500 ₽. Но подгорающий разъём тянет за собой линейки и драйвер — тогда добавится от 2500 ₽ и до 6000 ₽.

Разница объяснима: плохой контакт это участок с повышенным сопротивлением, на котором выделяется тепло при каждом включении. Окисление растёт, нагрев усиливается, а драйвер вынужден работать вне режима, компенсируя потери — и деградирует сам. Параллельно нестабильный ток изнашивает светодиоды быстрее расчётного срока. Пока повреждён только контакт, восстановление обходится в один узел. Если тянуть, в счёте оказываются и линейки, и плата, а разбирать телевизор придётся в том же объёме. Работаем по всей России с 2005 года. Гарантия на работы — 36 месяцев.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Чего нельзя делать

• Соглашаться на замену подсветки, не убедившись, что до неё доходит питание. Если виноват контакт, новые светодиоды проблему не решат, и вы оплатите сложную работу дважды.
• Вскрывать корпус самостоятельно. В цепи подсветки высокое напряжение, а в блоке питания сохраняется заряд на конденсаторах даже после отключения от сети.
• Стучать по корпусу, чтобы подсветка «схватилась». Приём даёт кратковременный эффект и добивает и без того плохой контакт.
• Продолжать включать телевизор, который уходит в защиту. Обрыв в цепи подсветки заставляет драйвер работать вне режима.
• Тянуть, если подсветка работает нестабильно. Подгорающий контакт греется всё сильнее и тянет за собой линейки и драйвер.
• Держать телевизор в сыром или неотапливаемом помещении. Конденсат окисляет контакты, а окисел не проводит ток.

Эксперт отвечает на ваши вопросы

Ковалёв Антон Юрьевич

Руководитель направления «Ремонт телевизоров». 16 лет в сервисе электроники, 7 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество диагностики и ремонта. Знает все типы техники — LED, OLED, QLED, плазменные и ЖК-панели. Консультирует по сложным случаям: подсветка матрицы, ремонт блоков питания и материнских плат, замена T-CON, сбои прошивки Smart TV.

Как понять, что виноваты контакты, а не сами светодиоды?

Главное различие — стабильность. Перегоревшие светодиоды ведут себя предсказуемо: тёмная зона всегда на одном и том же месте, её границы не меняются, и ни вибрация, ни прогрев на неё не влияют. А проблема с контактом почти всегда даёт нестабильную картину: подсветка то работает, то нет, включается через раз, гаснет от лёгкого касания корпуса или после того, как телевизор прогрелся, а иногда возвращается сама. Второй признак: если не светит вся подсветка целиком, а не отдельная зона, вероятность проблемы с питанием выше — одновременный отказ всех линеек маловероятен. Третий: если телевизор при включении уходит в защиту, обрыв в цепи подсветки частая причина. Четвёртый: вспомните, не совпало ли начало проблем с перевозкой, навеской на кронштейн или предыдущим ремонтом — при разборке разъёмы задевают, а провода передавливают при сборке. Что можете сделать сами: понаблюдайте за характером неисправности и попробуйте тест фонариком, чтобы убедиться, что матрица исправна. Точный ответ даёт замер напряжения на входе подсветки, и это первое, что делает мастер. Диагностика бесплатная.

Мне предложили менять подсветку. Стоит ли уточнять что-то заранее?

Обязательно, и вопрос всего один: проверяли ли, что до подсветки доходит корректное и стабильное напряжение. Это принципиально, потому что при неисправном контакте или драйвере светодиоды могут быть полностью целыми — просто до них не доходит питание. Если поменять линейки, не устранив причину, проблема вернётся, а замена подсветки это серьёзная работа: телевизор разбирается полностью, снимается матрица, заново укладываются оптические слои. Стоит она от 2500 рублей для сорокадюймового экрана, от 3000 для пятидесятидюймового, от 3500 для пятидесятипятидюймового, и оплачивать её дважды обидно. Ремонт цепи питания подсветки обходится в 2000–4500 рублей и не требует замены линеек. Правильный порядок диагностики такой: сначала подтверждается, что матрица исправна, потом замеряется напряжение на входе подсветки, потом прозванивается цепь от драйвера до линеек, и только затем оценивается состояние самих светодиодов. Внятный ответ мастера с описанием этих шагов снимает вопрос. Если же замену предлагают сразу после беглого осмотра, я бы получил второе мнение — наша диагностика бесплатная.

Подсветка гаснет, если задеть телевизор. Это опасно?

Пожароопасной такую ситуацию я бы не назвал, но откладывать не советую, и объясню механику. Реакция на касание или вибрацию означает плохой контакт в цепи питания подсветки: посадка в разъёме ослабла или треснула пайка, и соединение держится на честном слове. Проблема в том, что плохой контакт это участок с повышенным сопротивлением, на котором выделяется тепло при каждом включении. Тепло усиливает окисление, окисление ухудшает контакт, сопротивление растёт ещё сильнее — процесс сам себя разгоняет. Параллельно драйвер подсветки вынужден работать вне расчётного режима, компенсируя потери, и деградирует, а нестабильный ток изнашивает сами светодиоды быстрее срока. Отсюда картина, которую я вижу регулярно: сначала подсветка просто иногда мигала, а через полгода в ремонте оказываются и контакт, и линейки, и драйвер. Пока повреждён только контакт, восстановление стоит 2000–4500 рублей. Чего точно не стоит делать: стучать по корпусу, чтобы подсветка «схватилась» — эффект кратковременный, а контакт от этого разрушается быстрее. Диагностика бесплатная.

Проблема появилась после переезда. Может быть дело в проводке?

Очень вероятно, и это как раз хороший сценарий, потому что он ремонтопригоден и обходится дешевле замены подсветки. При перевозке корпус телевизора испытывает вибрацию и слегка деформируется на неровностях, и нагрузка приходится на контактные группы внутри. Разъём цепи подсветки может ослабнуть или отойти, а провода, идущие от платы к линейкам, — сместиться или оказаться передавленными. Отсюда и характерная картина: до переезда всё работало, после — подсветка не включается или ведёт себя нестабильно. Ремонт цепи и восстановление контакта стоит 2000–4500 рублей, а сами светодиоды при этом остаются целыми. Проверьте заодно другие типичные последствия дороги: вертикальные полосы или зелёный оттенок означают отошедший шлейф матрицы — замена 3000–7000 рублей; мутные разводы и неравномерная яркость при работающей подсветке говорят о сместившемся рассеивателе — 1500–3000 рублей. Всё это выявляется на тестовых заливках за несколько минут. И на будущее: телевизор перевозят только вертикально, в упаковке, с отсоединёнными кабелями и без груза сверху.

Отчего окисляются контакты внутри телевизора?

Причин несколько, и на большинство можно повлиять. Первая и главная — влажность. Телевизор в сыром помещении, на неотапливаемой даче или на веранде переживает циклы конденсации: влага оседает на контактах, и металл окисляется, а окисел ток не проводит. Именно поэтому после зимовки в неотапливаемом доме техника нередко приезжает с проблемами именно по контактам. Вторая — температура: подсветка работает в самой горячей зоне корпуса, и ежедневные циклы нагрева и остывания расширяют и сжимают металл, постепенно ослабляя посадку в разъёмах и трескуя пайку на выводах. Отсюда практический вывод: перегрев вредит не только конденсаторам, но и контактам, а значит зазор от стены, свободные вентиляционные решётки и чистка от пыли раз в два-три года за 1500–3000 рублей работают и здесь. Третья — механика: перевозка, навеска на кронштейн, предыдущая разборка. Четвёртая — скачки напряжения, которые повреждают контактные группы. И пятая, самоподдерживающаяся: уже подгоревший контакт греется сильнее, окисление ускоряется, и дальше процесс идёт по нарастающей.

Телевизор включается и сразу гаснет. Может это быть цепь подсветки?

Да, это один из типичных сценариев, и он часто удивляет владельцев, потому что выглядит как отказ включения. Механика такая: при старте телевизор подаёт питание на подсветку, встроенный контроль проверяет, всё ли в порядке, и если в цепи обрыв или ток идёт не так, как должен, срабатывает защита — телевизор гасит экран или уходит в дежурный режим. Внешне это неотличимо от неисправности блока питания, поэтому люди приходят с вопросом о дорогом ремонте платы. Простая домашняя проверка проясняет многое: включите телевизор и в первые секунды посветите фонариком на экран под острым углом. Если в момент старта успевает мелькнуть картинка или заставка, а потом всё гаснет, значит электроника запускается корректно и вопрос именно в подсветке или её цепи. Ремонт контакта стоит 2000–4500 рублей, ремонт драйвера подсветки 2000–6000, замена линеек от 2500 по диагонали. Чего делать не стоит: многократно включать телевизор, пытаясь поймать удачный запуск — защита срабатывает не просто так, и каждая попытка нагружает драйвер, работающий вне режима. Диагностика бесплатная и разделит эти варианты.
