В холодильнике No Frost иней с испарителя периодически растапливается нагревателем оттайки, и талая вода стекает в поддон под испарителем, а оттуда по сливной трубке — в ванночку над компрессором, где испаряется. Проблема в том, что поддон и трубка находятся в морозильной камере, где температура глубоко минусовая. Чтобы вода успела уйти, а не замёрзла по дороге, на сливе стоит отдельный нагреватель — ТЭН дренажа, его также называют ТЭНом каплепадения. Если он отказал, вода замерзает прямо в сливе, лёд растёт под испарителем, а следующая порция талой воды переливается через край: появляется лёд на дне морозилки, вода под ящиками или в холодильной камере. Ниже — как понять, виноват ли нагреватель или обычный засор, что проверить самому и сколько стоит ремонт.
Вода в холодильнике пугает, но чаще всего за ней стоит не нагреватель, а засор слива: остатки продуктов, слизь, лёд в трубке. Его прочистка дешевле, а в капельной холодильной камере отверстие слива можно прочистить самому. ТЭН дренажа меняют, когда подтверждено, что он не греет, а слив при этом снова и снова замерзает.
Где стоит ТЭН дренажа и как работает
| Тип холодильника | Как уходит талая вода | Нужен ли нагреватель слива |
|---|---|---|
| Капельная холодильная камера | Стекает по задней стенке в желобок и отверстие слива | Нет: в камере плюсовая температура, вода не замерзает |
| No Frost | Стекает с испарителя в поддон внутри морозилки и далее по трубке | Да: без подогрева вода замёрзнет в поддоне или трубке |
Нагреватель обычно уложен по поддону под испарителем и заведён в начало сливной трубки. В части моделей он включается вместе с нагревателем оттайки, в части — работает отдельно. Конструкция зависит от модели: где-то это отдельный узел, где-то он объединён с нагревателем испарителя.
Как убедиться, что дело именно в ТЭНе дренажа
Признаки, которые указывают на замерзание слива:
- Лёд на дне морозилки под нижним ящиком, обычно у задней стенки, иногда ящик примерзает.
- Ледяной наплыв на задней панели морозилки снизу, из-под испарителя.
- Вода под ящиками морозилки после цикла оттайки, которая потом замерзает.
- Вода в холодильной камере у моделей, где канал оттайки проходит через неё.
- После ручной разморозки всё проходит, но через одну-три недели повторяется.
Что путают с отказом ТЭНа дренажа:
- Засор слива. Нагреватель работает, но трубка забита остатками продуктов, плёнкой или налётом. Вода не уходит, переливается и замерзает. Картина почти та же.
- Сместившаяся сливная трубка или её отсоединение после перевозки: вода уходит мимо ванночки, и на полу под холодильником появляется лужа.
- Переполненная ванночка над компрессором при слишком высокой влажности или после большой разморозки.
- Засор отверстия в капельной холодильной камере. Вода скапливается на дне камеры под ящиками для овощей. Это не связано с нагревателем.
- Неплотная дверь. Влажный воздух даёт больше инея, чем успевает растаять и уйти, а лишняя вода переливается.

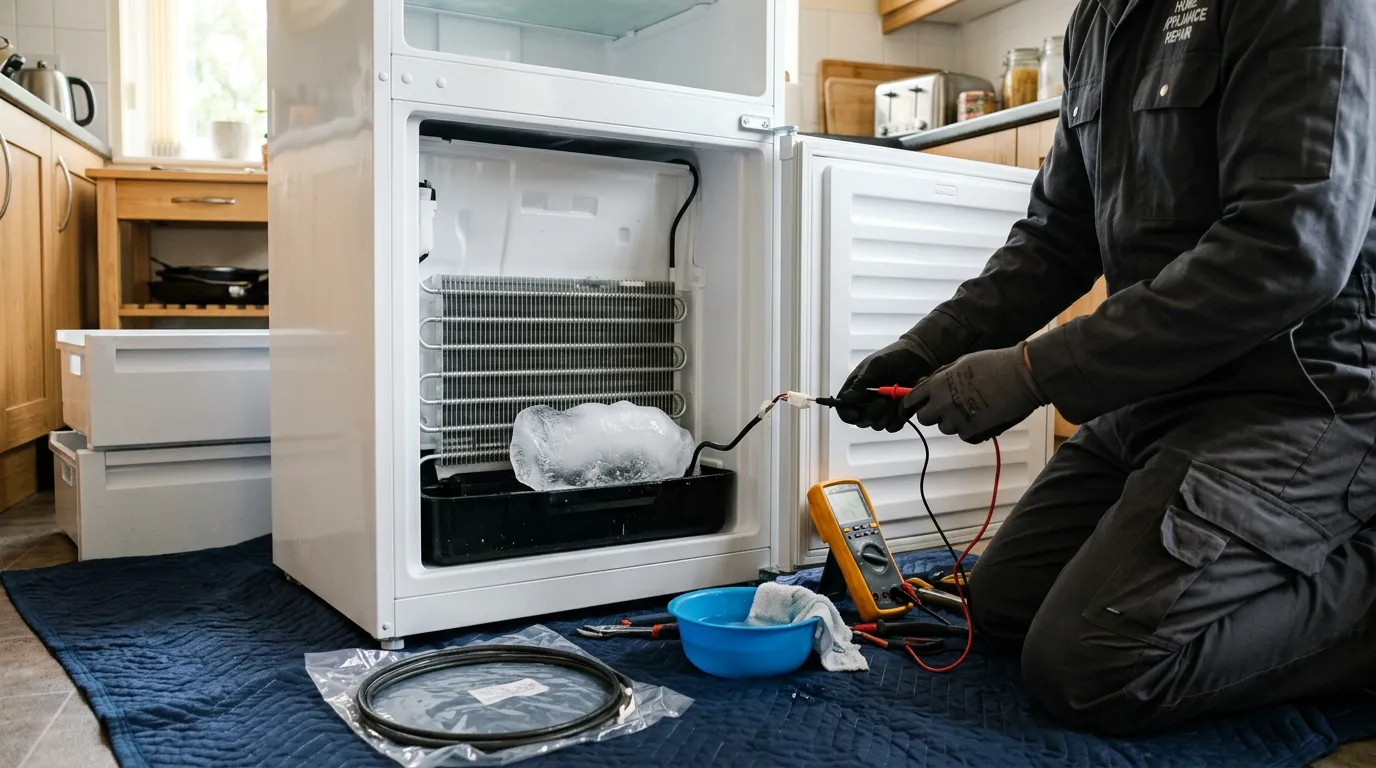

Различить засор и отказ нагревателя можно только на месте: мастер снимает панель, прозванивает ТЭН мультиметром и проверяет проходимость слива.
Что можно проверить самому
- Отверстие слива в капельной камере. Прочистите его мягким ёршиком или специальной палочкой из комплекта и пролейте небольшим количеством тёплой воды из шприца.
- Ванночку над компрессором. Отодвиньте холодильник, обесточив его, и посмотрите, на месте ли трубка и не переполнена ли ванночка.
- Дверь. Плотно ли закрывается, не мешают ли продукты и ящики, стоит ли холодильник по уровню с небольшим наклоном назад.
- Режимы и загрузку. Много тёплых продуктов разом и открытые кастрюли дают лишнюю влагу.
- Время после включения. После перевозки или разморозки нужно 12–24 часа, чтобы холодильник вышел на режим.
- Ручную разморозку. Отключите холодильник на сутки с открытыми дверями, подстелив полотенца. Если после этого лёд на дне морозилки появляется снова через одну-три недели — проблема в дренаже No Frost.
Что является нормой: капли на задней стенке капельной камеры, шипение и потрескивание во время плановой оттайки, тёплые боковые стенки корпуса, журчание хладагента.
Какие неисправности требуют замены ТЭНа дренажа
Обрыв нагревателя
Тонкий нагревательный провод работает в условиях постоянных перепадов температуры и влаги. Со временем он обрывается, и сопротивление при прозвонке становится бесконечным. Такой нагреватель не ремонтируют, а меняют.
Повреждение изоляции
Трещины в оболочке, следы оплавления или потемнения, механическое повреждение при попытке отколоть лёд. Повреждённый нагреватель опасен утечкой тока на корпус, его меняют, даже если он ещё греет.
Окисление разъёма
Вода из поддона попадает на соединение, контакты окисляются, ток не проходит. Иногда достаточно восстановить соединение, и замена не нужна — это определяется замером.
Нет питания на нагревателе
Если ТЭН исправен, но не греет, проверяют, подаётся ли на него питание: в цепи могут быть термопредохранитель, реле платы или таймер. Тогда менять нужно не нагреватель, а тот узел, который его не включает.
Почему засор возвращается
Если слив прочистили, а через несколько месяцев он снова забит, стоит разобраться в причине. Чаще всего это продукты без упаковки: крошки, зелень, капли молока и мяса попадают с талой водой в поддон и оседают в трубке. Помогает хранение в закрытых контейнерах и регулярная мойка камер. Реже трубка имеет перегиб или провис, где вода застаивается и замерзает, — это мастер исправляет при ремонте. Если же вместе с засором нагреватель долго работал в воде и льду, его состояние проверяют обязательно: окисленный разъём или повреждённая изоляция приведут к тому же льду уже через пару недель.
Что маскируется под отказ ТЭНа дренажа
| Что видит владелец | Что бывает на самом деле | Работа |
|---|---|---|
| Вода на дне капельной холодильной камеры | Забито отверстие слива | Бесплатно, прочистка своими силами |
| Лужа на полу под холодильником | Трубка сместилась мимо ванночки | Бесплатно, если вернуть трубку на место |
| Лёд на дне морозилки, нагреватель исправен | Засор дренажа | от 2 400 ₽ |
| Вода не уходит из поддона, слив чистый | Не работает клапан дренажной системы | от 2 500 ₽ |
| Слив снова и снова замерзает | Неисправен ТЭН каплепадения | от 4 500 ₽ |
Можно ли заменить ТЭН дренажа самому
Не советую. Нагреватель находится под испарителем, за задней панелью морозилки, и чтобы до него добраться, нужно снять ящики и панель, растопить лёд и аккуратно извлечь элемент из поддона и трубки. Рядом проходят трубки испарителя с горючим хладагентом, провода нагревателя оттайки и датчиков. Одно неосторожное движение отвёрткой или попытка отколоть лёд — и вместо замены нагревателя понадобится ремонт контура. Кроме того, без замеров неизвестно, виноват ли нагреватель, засор или цепь питания.
Что можно делать самому: прочистить отверстие слива в капельной камере, проверить трубку и ванночку сзади на обесточенном холодильнике, разморозить его, если в морозилке лёд. Это бесплатно и безопасно.
Что включает ремонт
Профессиональный ремонт холодильников по этой теме начинается с поиска, где и почему застревает вода:
- Доступ к поддону. Снятие ящиков и задней панели морозилки, оттаивание льда.
- Прозвонка ТЭНа дренажа. Сопротивление нагревателя и состояние изоляции.
- Проверка питания. Подаётся ли напряжение на нагреватель, исправна ли цепь управления.
- Проверка слива. Проходимость поддона, трубки и клапана, промывка.
- Замена или ремонт. Новый нагреватель, восстановление разъёма, прочистка или замена клапана.
- Контрольная проверка. Вода из поддона свободно уходит в ванночку над компрессором.
Прайс по этой теме: засор дренажа — от 2 400 ₽, не работает клапан дренажной системы — от 2 500 ₽, неисправен ТЭН каплепадения — от 4 500 ₽. Все суммы — работа без стоимости запчастей; итог мастер называет после диагностики и до начала работ. Встроенный холодильник мастер выдвигает из ниши сам. Принимаем холодильники не старше 10 лет: уточните модель и год выпуска, и мастер по телефону скажет, берёмся ли. Если ремонт вместе с запчастью выходит дороже примерно половины цены сопоставимого нового холодильника, мастер скажет об этом до начала работ.
Чего нельзя делать
- Отбивать лёд в поддоне ножом или отвёрткой. Рядом трубки испарителя с горючим изобутаном и сам нагреватель.
- Растапливать лёд феном или кипятком в упор. Деформируется пластик, вода попадает на разъёмы и под теплоизоляцию.
- Прочищать трубку проволокой или острыми предметами до самого конца. Можно проколоть трубку или повредить нагреватель внутри неё.
- Снимать заднюю панель морозилки, не обесточив холодильник. Рядом провода нагревателей и вентилятора.
- Оставлять воду на дне камеры месяцами. Она портит корпус и теплоизоляцию.
- Лить в слив моющие средства и растворители. Агрессивная химия разрушает пластик трубки и изоляцию нагревателя; для промывки достаточно тёплой воды.
- Подключать холодильник через удлинитель. Влага рядом с электрикой и плохой контакт — лишний риск.
