Замена нагревателя испарителя: устройство, типы ТЭНов и что меняют вместо него

Нагреватель испарителя — деталь, которая работает в самом холодном месте прибора и при этом греет. Несколько раз в сутки она включается на считанные минуты и растапливает иней, намёрзший на рёбрах испарителя; талая вода уходит в дренаж, а система возвращается к обычной работе. Пока этот цикл идёт, вы о существовании нагревателя не подозреваете. Как только он прерывается — испаритель зарастает шубой, обдув слабеет, камеры теплеют. В этой статье разберём деталь по существу: как она устроена, какие бывают типы нагревателей, из чего состоит вся цепь оттайки и почему довольно часто виноват в её отказе вовсе не сам ТЭН.

Ключевая мысль для владельца: «не работает оттайка» и «сгорел нагреватель» — не синонимы. Нагреватель стоит в цепи, где кроме него есть термопредохранитель, датчик, проводка с разъёмами и управляющая логика — таймер или плата. Обрыв в любом звене останавливает нагрев целиком, а внешне картина одна и та же: лёд на испарителе. Поэтому грамотная работа начинается с прозвона цепи по участкам, а не с покупки самой заметной детали.

Как работает нагрев испарителя

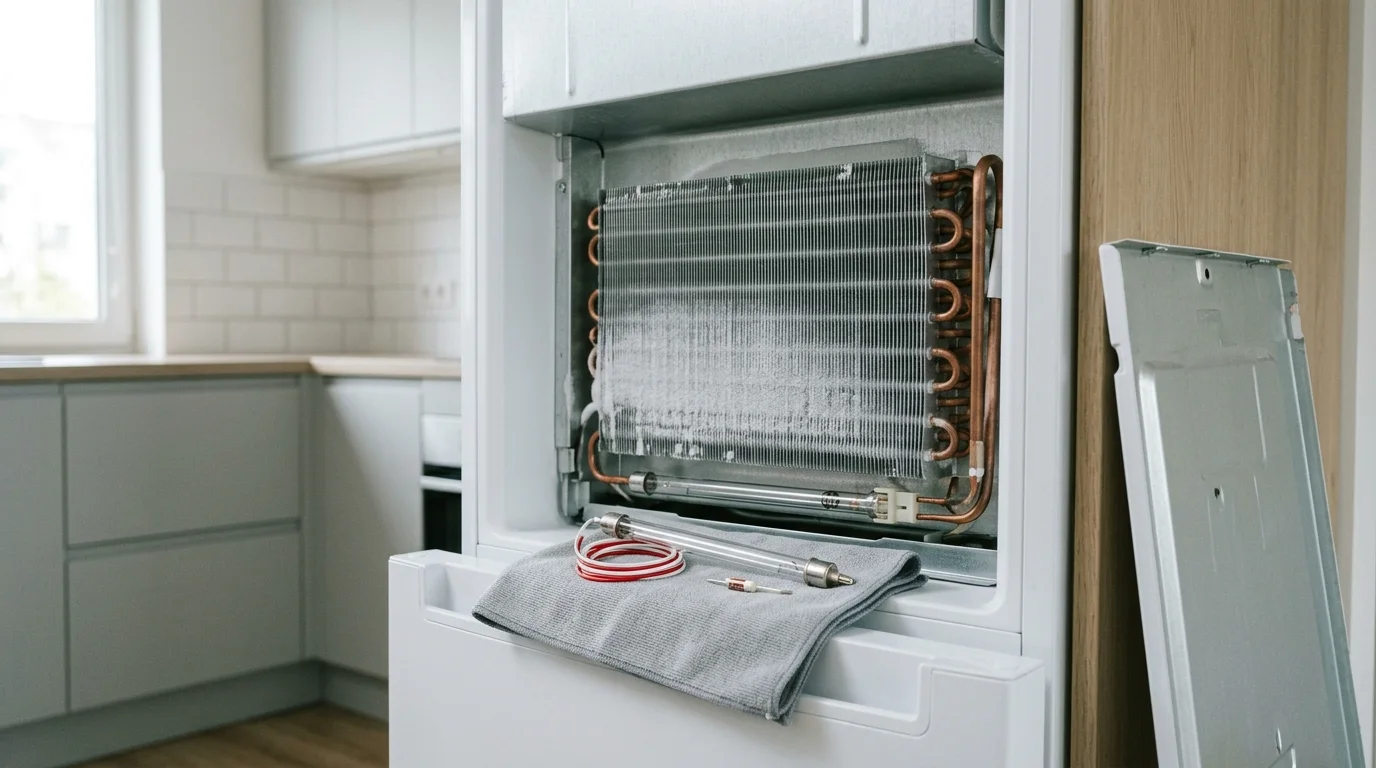

В приборах с сухой заморозкой испаритель спрятан за панелью, чаще всего со стороны морозильной камеры, и на нём неизбежно намерзает иней — влага из воздуха оседает на самой холодной поверхности. Чтобы иней не превратился в ледяную корку, система периодически прерывает охлаждение и включает нагреватель, установленный вплотную к рёбрам или под ними. За несколько минут иней тает, вода стекает в дренажный канал и уходит в поддон над компрессором, где испаряется. После этого нагрев отключается, и цикл охлаждения возобновляется. Момент отключения контролирует отдельный элемент, чтобы нагрев не продолжался дольше нужного, — и это важная деталь, к которой мы вернёмся.

Какие бывают нагреватели и почему это влияет на цену

• Трубчатый в стеклянной колбе. Самый распространённый тип: нагревательная спираль в запаянной стеклянной трубке, закреплённая вдоль нижней части испарителя. Меняется относительно просто, деталь распространённая.
• Трубчатый металлический. Аналог в металлической оболочке, обычно прочнее и долговечнее, устанавливается так же.
• Проволочный. Нагревательный провод, проложенный прямо между рёбрами испарителя или обвивающий его. Замена требует аккуратной разборки и больше времени — соответственно, ближе к верхней границе цены.
• Плёночный или кольцевой. Встречается в отдельных конструкциях, часто вместе с подогревом дренажного канала. Работа сложнее, деталь бывает менее ходовой.
• Дополнительный подогрев дренажа. В части моделей отдельный маломощный элемент греет вход в дренажный канал, чтобы талая вода не замерзала на выходе. Его отказ даёт лёд именно в сливе при исправном основном нагревателе.

Отсюда и разброс в прайсе: ремонт узла оттайки стоит 2500–5000 ₽, и разница внутри вилки объясняется в основном типом нагревателя, доступностью детали и трудоёмкостью разборки конкретной модели.

Вся цепь оттайки: что ещё в ней есть

Обратите внимание на вторую строку. Термопредохранитель — деталь копеечная и одноразовая: сработав однажды, он не восстанавливается. При этом внешне его срабатывание неотличимо от перегорания самого нагревателя, и именно на этом месте чаще всего меняют не то.

Собрались менять нагреватель, потому что в морозилке выросла шуба? Прежде чем покупать деталь: точно такую же картину даёт сработавший термопредохранитель, окисленный разъём или датчик оттайки — и все они находятся в той же цепи.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер снимет панель, прозвонит нагреватель, термопредохранитель и датчик по отдельности, проверит целостность проводки и приход питания, оценит состояние испарителя и проходимость дренажа — и назовёт, какой именно элемент цепи неисправен, с ценой до начала работ. Гарантия на работы — 36 месяцев. Выезд мастера сразу или в удобное для вас время.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Безопасность: когда нагреватель становится опасен

Нагревательный элемент — единственная деталь в холодной зоне прибора, которая находится под сетевым напряжением и при этом окружена влагой и льдом. Поэтому нарушение его изоляции — это не только вопрос ремонта.

Признаки, при которых прибор нужно немедленно обесточить: пощипывание или удар током при касании корпуса, особенно мокрыми руками; срабатывание автомата или устройства защитного отключения при работе холодильника; запах горелой изоляции; видимые следы оплавления в зоне нагревателя.

В этих случаях главное здесь не цена ремонта, а безопасность. Порядок действий: обесточьте прибор — выньте вилку, а если она горячая или до неё сложно добраться, отключите питание автоматом в электрощитке. Не пытайтесь запускать прибор повторно, чтобы проверить, повторится ли. Не касайтесь корпуса мокрыми руками и стоя на влажном полу. Вызовите мастера, описав симптом словами «бьёт током» или «выбивает автомат» — такие заявки принимаются в приоритетном порядке. Дальнейшая эксплуатация прибора с пробоем недопустима, даже если он продолжает холодить.

Что включает ремонт

Профессиональный ремонт холодильников с заменой нагревателя выполняется на дому и включает проверку всей цепи, а не только самой заметной детали:

1. Полное оттаивание отсека испарителя. Работать по льду нельзя: под ним не видно ни элементов, ни повреждений, а разборка по промёрзшим креплениям ведёт к поломкам.
2. Прозвон элементов цепи по отдельности. Нагреватель, термопредохранитель, датчик оттайки, участки проводки — каждый проверяется сам по себе, чтобы менять именно неисправное.
3. Проверка изоляции. Отдельно оценивается отсутствие пробоя на корпус — это вопрос безопасности, а не только работоспособности.
4. Подбор детали по модели. Тип, мощность, длина и способ крепления должны соответствовать конкретному прибору.
5. Установка и проверка сопутствующих элементов. Вместе с нагревателем при необходимости меняется сработавший термопредохранитель, обслуживаются разъёмы, прочищается дренажный канал.
6. Сборка и контроль цикла. Мастер убеждается, что нагрев запускается и отключается вовремя, а вода уходит в поддон.

Ремонт узла оттайки — 2500–5000 ₽ в зависимости от типа нагревателя и трудоёмкости разборки. Смежные работы по результатам диагностики: замена датчика — 2000–4000 ₽, чистка дренажной системы — 2000–3500 ₽, замена вентилятора — 2500–5000 ₽, ремонт модуля управления, если сбоит логика циклов, — 3000–8000 ₽. Диагностика на дому занимает 30–60 минут.

Прайс изучили — а прибор тем временем живёт от разморозки до разморозки? Восстановить цепь оттайки — 2500–5000 ₽ независимо от того, ТЭН это или термопредохранитель. Компрессор, месяцами продавливавший холод через ледяную шубу, — 8000–15000 ₽.

Разница объяснима: пока нагрев не работает, испаритель зарастает льдом, обдув слабеет, и мотор перестаёт уходить на паузы — он работает круглосуточно, а холода в камерах всё меньше. Восстановленная цепь возвращает прибору штатный ритм за один визит, и ручные разморозки перестают быть частью вашей жизни. Работаем по всей России с 2005 года. Диагностика бесплатная, стоимость мастер называет до начала работ. Гарантия на работы — 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Продолжать пользоваться прибором при подозрении на пробой. Пощипывание корпуса или срабатывание автомата — повод обесточить холодильник немедленно. Работоспособность не равна безопасности.
• Ставить нагреватель другой мощности «потому что подошёл по размеру». Слишком слабый не растопит иней за отведённое время, слишком мощный перегреет зону и приведёт к срабатыванию защиты, а то и к повреждению пластика рядом.
• Восстанавливать или закорачивать термопредохранитель. Это одноразовая защита, и её обход снимает страховку от перегрева в зоне, где рядом проходят трубки с фреоном.
• Разбирать промёрзший отсек, не разморозив его. По льду не видно ни креплений, ни элементов; хрупкий пластик и стеклянная колба нагревателя ломаются от неосторожного движения.
• Скалывать наледь с испарителя острыми предметами. Между рёбрами проходят трубки контура и сам нагреватель: ремонт за 2500–5000 ₽ превращается в утечку фреона за 4000–8000 ₽.
• Менять нагреватель, не проверив остальную цепь. При сработавшем термопредохранителе или окисленном разъёме новый ТЭН не заработает — вы просто потратите деньги и время.

Эксперт отвечает на ваши вопросы

Соколов Андрей Викторович

Руководитель направления «Ремонт холодильников». Более 20 лет в сфере холодильной техники. Курирует команду выездных мастеров, лично разбирает сложные и нестандартные случаи, контролирует качество каждого ремонта. Отвечает за подбор оригинальных комплектующих и обучение специалистов работе с современными инверторными системами и моделями премиум-класса. К нему обращаются, когда другие сервисы развели руками.

Что такое термопредохранитель в цепи оттайки и почему меняют его, а не нагреватель?

Это маленькая защитная деталь, включённая последовательно с нагревателем, и её задача — разорвать цепь, если температура в зоне оттайки поднимется выше допустимой. Смысл в том, что нагреватель работает вплотную к пластику и к трубкам с хладагентом, и бесконтрольный нагрев там недопустим; предохранитель страхует от такого сценария. Важная особенность: он одноразовый. Сработав, он не восстанавливается и не «остывает обратно» — цепь остаётся разорванной навсегда, пока деталь не заменят. И вот здесь начинается самое интересное для владельца. Внешне сработавший термопредохранитель и перегоревший нагреватель выглядят абсолютно одинаково: оттайка не включается, испаритель зарастает шубой, камеры теплеют. Разница только в том, что покажет прозвон. По моей практике довольно часто оказывается, что сам ТЭН цел, а цепь разорвана именно предохранителем — и тогда меняют его. Почему он срабатывает: из-за перегрева при неисправном датчике оттайки, который вовремя не отключил нагрев; из-за скачка напряжения; иногда просто по возрасту. Поэтому грамотный ремонт — это не только замена сработавшей детали, но и выяснение, почему она сработала: если причиной был датчик, его меняют тоже, иначе новый предохранитель уйдёт следом. В прайсе всё это входит в ремонт узла оттайки, 2500–5000 рублей.

Прозвонили нагреватель — он целый, а оттайка всё равно не работает. Что дальше?

Хорошая новость: вы сэкономили на детали, которую собирались менять зря. Дальше проверяется остальная цепь, и вот в каком порядке я советую двигаться. Первое — термопредохранитель: он включён последовательно с нагревателем, срабатывает один раз и навсегда разрывает цепь; проверяется прозвоном отдельно от ТЭНа, и это самая частая находка в вашей ситуации. Второе — датчик оттайки: если он вышел из строя, система может не запускать нагрев вовсе, потому что не понимает, нужен ли он; замена 2000–4000 рублей. Третье — проводка и разъёмы: элемент живёт в холодной влажной зоне, контакты окисляются, провода перетираются в месте изгиба; цепь при этом разорвана при полностью исправных деталях. Четвёртое — управляющая логика: механический таймер или плата, которые задают периодичность циклов; если команда не приходит, нагреватель никогда не включится, ремонт модуля 3000–8000 рублей. Пятое, менее очевидное: питание доходит и всё исправно, но нагрев не справляется — например, потому что шуба наросла слишком толстой за время простоя, и стандартного цикла на неё не хватает; тогда нужна полная ручная разморозка как разовая мера. Практический совет: не меняйте детали по очереди наугад, это выходит дороже диагностики. Прозвон всей цепи занимает у мастера несколько минут, а стоит она у нас ноль.

Влияет ли тип нагревателя на цену ремонта? Почему разброс в прайсе такой большой?

Влияет, и разброс в диапазоне 2500–5000 рублей объясняется главным образом тремя вещами. Первое — тип самого нагревателя. Трубчатый элемент в стеклянной колбе или в металлической оболочке, закреплённый вдоль нижней части испарителя, меняется относительно быстро: снял крепления, отсоединил провода, поставил новый. Проволочный нагреватель, проложенный между рёбрами испарителя, — совсем другая история: до него нужно добраться, аккуратно освободить, не повредив тонкие рёбра и трубки, и так же аккуратно уложить новый; времени уходит заметно больше. Второе — доступность детали: ходовые элементы к массовым моделям есть всегда и стоят разумно, к редким приборам подбор занимает время и обходится дороже. Третье — трудоёмкость разборки конкретной модели: где-то панель снимается за пять минут, а где-то приходится демонтировать ящики, направляющие и элементы обвязки, и всё это в промёрзшем отсеке, который сначала нужно полностью разморозить. Добавьте сюда сопутствующие работы, которые нередко делаются заодно: замена сработавшего термопредохранителя, обслуживание окисленных разъёмов, прочистка дренажного канала. Именно поэтому мы не называем точную сумму по телефону, а озвучиваем её после осмотра — зато уже окончательную и до начала работ.

Можно ли поставить универсальный нагреватель другой мощности, если родного не нашлось?

Универсальные элементы существуют, и в ряде случаев они выручают — но подбирать их нужно по параметрам, а не по принципу «встал на место». Ключевых параметра три. Мощность: она рассчитана так, чтобы за отведённое системой время растопить иней и при этом не перегреть зону. Слишком слабый элемент не справится за цикл, лёд начнёт накапливаться от раза к разу, и вы получите ту же шубу, только медленнее. Слишком мощный нагреет зону сильнее расчётной — сработает термопредохранитель, а в худшем случае пострадает пластик рядом или пойдёт лишняя нагрузка на элементы, которые находятся вплотную к трубкам контура. Второй параметр — геометрия: длина, форма, способ крепления; элемент должен прилегать к испарителю именно так, как задумано, иначе часть рёбер останется без прогрева. Третий — тип исполнения и подключение: стеклянная колба, металлическая оболочка или проволочный вариант ставятся по-разному, и разъёмы у них тоже разные. Мой практический совет: универсальный элемент — приемлемое решение, когда родной недоступен, но подбирать его должен человек, который знает штатные параметры для вашей модели. Самостоятельная покупка «по внешнему виду и длине» — как раз тот случай, когда деталь встаёт, прибор вроде работает, а через пару месяцев шуба возвращается. И обязательно проверьте заодно термопредохранитель: при работе с неподходящей мощностью он изнашивается первым.

Сколько служит нагреватель испарителя и почему он вообще перегорает?

Регламентного срока у этой детали нет, и по моей практике исправный нагреватель спокойно работает многие годы — это не расходник, который нужно менять по расписанию. Но условия работы у него специфические, и именно они определяют, доживёт он до конца жизни прибора или нет. Главный фактор — циклические перепады температур. Элемент за несколько минут разогревается, растапливая лёд, а затем снова оказывается в глубоком минусе, и так по несколько раз в сутки годами. Металл и стеклянная колба испытывают постоянные тепловые расширения, и со временем спираль или контактный узел не выдерживают — обычно происходит обрыв. Второй фактор — влага: она попадает на контакты и в разъёмы, вызывает окисление, а при повреждении изоляции даёт пробой на корпус, и это уже вопрос безопасности, а не просто ремонта. Третий — скачки напряжения. Четвёртый, механический: повреждение при неаккуратной разморозке — стеклянную колбу нагревателя ломают ножом или скребком, пытаясь ускорить оттаивание, и это, к сожалению, довольно частая история. Что вы можете сделать, чтобы деталь прослужила дольше: никогда не скалывать лёд острыми предметами, реагировать на первые признаки обмерзания, а в нестабильной сети поставить стабилизатор. И ещё: если нагреватель уже менялся однажды и вышел из строя быстро, ищите причину в датчике оттайки или в подсосе тёплого воздуха через уплотнитель — деталь редко умирает дважды сама по себе.

Подозреваю пробой: холодильник иногда пощипывает. Что делать прямо сейчас?

Здесь дам чёткий порядок действий, и он не про экономию, а про безопасность. Первое: перестаньте касаться корпуса, особенно мокрыми руками и стоя на влажном полу — сочетание воды и напряжения опаснее всего. Второе: обесточьте прибор. Если вилка доступна и не горячая, выньте её, взявшись за корпус вилки; если она нагрета, оплавлена или до неё трудно дотянуться — отключите питание автоматом в электрощитке. Третье: не включайте прибор повторно «чтобы проверить, повторится ли». При нарушенной изоляции каждое включение усугубляет повреждение, а вы всё это время рискуете. Четвёртое: если у вас выбивает автомат или устройство защитного отключения при работе холодильника — это подтверждение утечки тока, и никаких попыток «взвести и попробовать снова» быть не должно. Пятое: продукты переселите, морозилку без нужды не открывайте — закрытая полная камера держит холод около суток. Шестое: вызывайте мастера, назвав симптом прямо — «бьёт током» или «выбивает автомат»; такие заявки идут в приоритете, и специалист приедет с приборами для проверки изоляции. Что может быть причиной, помимо нагревателя: повреждённая проводка, отсыревшие контакты, пробой обмоток компрессора. Определяется это замерами, а не на глаз. И повторю то, с чего начал: главное здесь не цена ремонта, а безопасность — прибор с пробоем эксплуатировать нельзя, даже если он исправно холодит.
