Защитный шнур с вилкой для бойлера: как его подбирают по току и чем опасна простая вилка

У большинства бойлеров шнур питания заканчивается не простой вилкой, а массивной вилкой или блоком со встроенным УЗО — устройством защитного отключения. Оно отключает прибор за доли секунды, если ток начинает утекать мимо проводов: в воду, на корпус или через человека. Шнур и УЗО работают в тяжёлых условиях: влажный санузел, большой ток, нагрев контактов, иногда грызуны на даче. Со временем защита может перестать срабатывать, а шнур и вилка — повредиться. Замена комплекта — недорогая работа, но от неё зависит безопасность. Ниже — когда шнур с УЗО меняют, как его подбирают и как проходит замена.

Главное здесь не цена, а безопасность. Если кнопка TEST на вилке не отключает бойлер, изоляция шнура повреждена, а вилка подгорела или оплавилась, выньте вилку из розетки и не пользуйтесь прибором до замены. И никогда не заменяйте вилку с УЗО на обычную: бойлер будет работать, но при пробое ТЭНа напряжение окажется на воде в кране.

Когда шнур с УЗО нужно менять

• Кнопка TEST не отключает бойлер. Защита неисправна и при реальной утечке не сработает.
• RESET не взводится при наличии напряжения в розетке и исправном бойлере: изоляция ТЭНа в норме, утечки нет.
• Срабатывает с задержкой или не с первого нажатия TEST: механизм износился.
• Повреждена изоляция шнура: трещины, надломы, следы зубов грызунов, пережатые места.
• Вилка подгорела: потемневшие штыри, пожелтевший или оплавленный пластик, вилка греется при работе.
• Надломлена жила шнура, и бойлер выключается, если задеть провод.
• После грозы или скачка УЗО ведёт себя странно: выбивает без причины или не взводится.
• На вилку попала вода или её уронили, корпус треснул.

Прежде чем менять УЗО, мастер убеждается, что оно само неисправно, а не срабатывает из-за реальной утечки в бойлере. Если выбивает из-за пробоя ТЭНа или влаги на клеммах, новое УЗО будет выбивать так же.

Из чего состоит комплект

Комплект для замены — это шнур питания с тремя жилами: фаза, ноль и заземление, и защитное устройство, встроенное в вилку или стоящее отдельным блоком на кабеле. На устройстве есть кнопки TEST и RESET и часто индикатор включённого состояния. С другой стороны шнур подключается к клеммной колодке под нижней крышкой бойлера и проходит через кабельный ввод с фиксатором, который не даёт выдернуть провод из клемм.

УЗО в вилке или отдельным блоком

Защита на шнуре бойлера встречается в двух исполнениях. В первом УЗО встроено прямо в вилку: она заметно крупнее обычной, на ней кнопки и окошко индикатора. Во втором УЗО стоит отдельным блоком на кабеле, в нескольких десятках сантиметров от вилки, а сама вилка обычная. Работают оба варианта одинаково, различаются удобством и тем, как их меняют. Вилку со встроенным УЗО обычно меняют вместе со всем шнуром, потому что она неразборная. Блок на кабеле иногда меняют отдельно, если шнур цел, но чаще тоже ставят комплект целиком: так надёжнее контакты и заземление. Важно, чтобы у нового комплекта кнопка TEST оставалась доступной: её нужно нажимать раз в месяц. Если вилка оказывается за стиральной машиной или шкафом, до кнопки не добраться, и проверку никто не делает. Об этом стоит подумать при выборе длины шнура и места розетки.

Как подбирают шнур с УЗО

Комплект должен соответствовать бойлеру по нескольким параметрам.

• Номинальный ток. УЗО и вилка должны выдерживать ток бойлера с запасом. Бойлер на 2 кВт потребляет около 9 ампер, поэтому обычно ставят устройство на 16 ампер.
• Порог срабатывания. Для бойлеров используют УЗО на 10 или 30 миллиампер. Ставить устройство с большим порогом нельзя: защита станет слабее.
• Сечение шнура. Жилы должны выдерживать ток бойлера без нагрева. Тонкий шнур будет греться под нагрузкой.
• Наличие заземления. Третья жила обязательна, а вилка должна иметь заземляющие контакты.
• Защита от влаги. Для санузла подходит исполнение с защитой от брызг.
• Длина шнура. Такая, чтобы вилка доставала до розетки без натяжения и без удлинителя.

Подбирают комплект по модели и мощности бойлера. Многие производители выпускают оригинальные шнуры с УЗО для своих моделей, и это самый надёжный вариант.

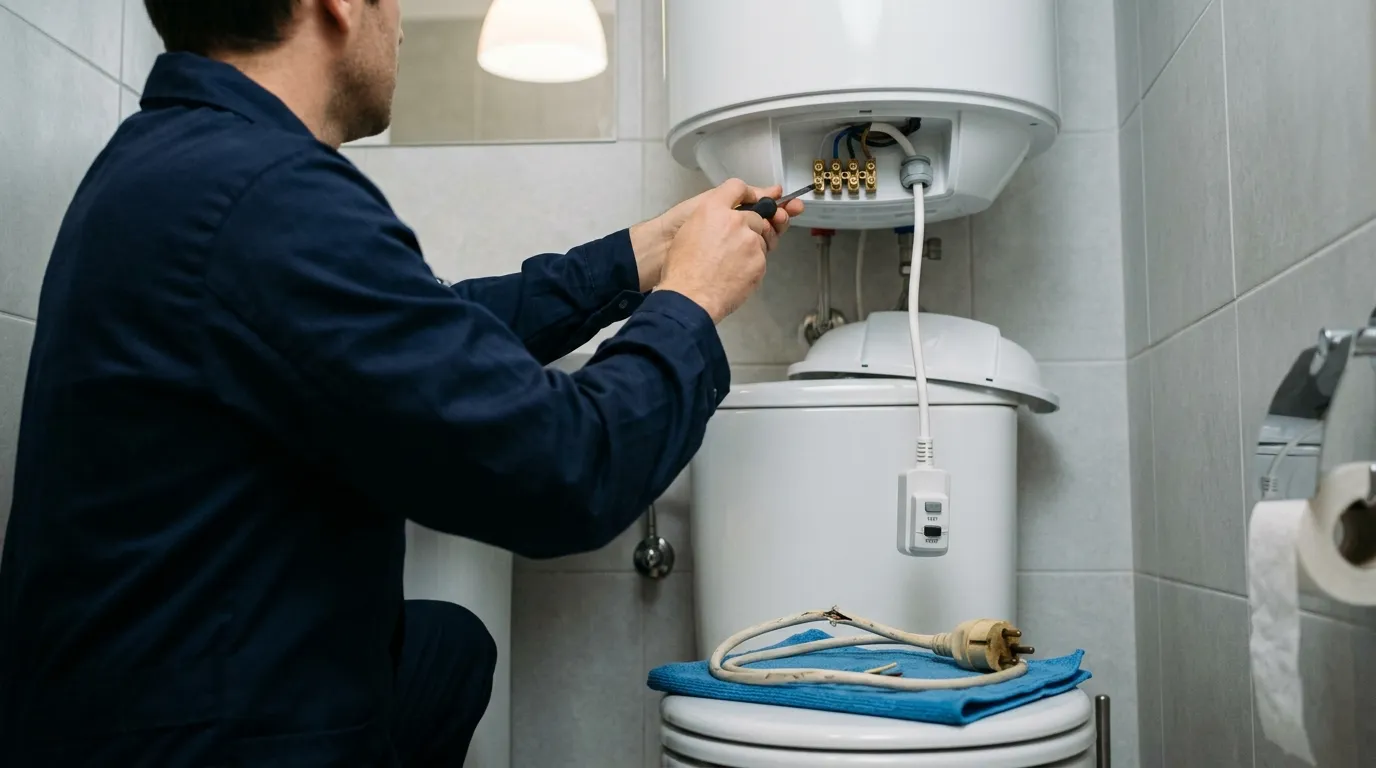

Как проходит замена

1. Диагностика: проверка УЗО кнопкой и прибором, осмотр шнура и вилки, замер изоляции ТЭНа мегаомметром, чтобы исключить реальную утечку.
2. Обесточивание: вилка вынимается из розетки, автомат в щитке выключается.
3. Снятие нижней крышки и фотографирование подключения шнура к клеммной колодке.
4. Отключение старого шнура от клемм фазы, нуля и заземления, освобождение кабельного ввода.
5. Осмотр клеммной колодки: нет ли нагара, окисления, следов влаги.
6. Установка нового шнура через кабельный ввод с фиксацией, чтобы провод нельзя было выдернуть из клемм.
7. Подключение жил к клеммам с правильной затяжкой, заземление — к клемме заземления корпуса.
8. Проверка целостности заземления от вилки до корпуса и бака.
9. Установка крышки, включение в розетку, проверка УЗО кнопкой TEST и тестером.
10. Контрольный нагрев с проверкой, что вилка и шнур не греются.

Как проверяют работу после замены

Новый шнур с УЗО должен не просто включать бойлер, а надёжно защищать его. Поэтому после установки мастер выполняет несколько проверок. Прозванивает заземление от контакта вилки до корпуса и бака: если цепь разорвана, УЗО не сможет правильно отреагировать на утечку. Включает вилку в розетку, взводит защиту и нажимает TEST: устройство должно отключиться мгновенно. При необходимости проверяет УЗО тестером, который создаёт утечку заданной величины и показывает время срабатывания. Затем запускает нагрев и через некоторое время проверяет, что вилка и шнур не нагреваются заметно, а клеммы на колодке не греются. Если всё в порядке, мастер показывает, где кнопка TEST и как ею пользоваться. Такая проверка занимает несколько минут, но именно она отличает установленную защиту от работающей.

Почему нельзя поставить обычную вилку

Кажется, что если УЗО на шнуре «капризничает», проще заменить его обычной вилкой: бойлер будет работать, ничего не будет выбивать. Это одна из самых опасных переделок. УЗО на шнуре бойлера — единственная защита, которая гарантированно стоит именно на этом приборе. В щитке защиты может не быть, она может быть неисправна или стоять не на той линии. Когда ТЭН со временем пробьёт, ток уйдёт в воду, и без УЗО отключить прибор будет некому. Ток найдёт путь через человека под душем. Поэтому шнур с УЗО меняют только на такой же комплект с защитой.

Почему нельзя сращивать шнур

Если шнур повреждён, например погрызен мышами или надломлен у вилки, иногда хочется просто отрезать повреждённый кусок и соединить провода скруткой или изолентой. Так делать нельзя. Под током 7–9 ампер место скрутки греется, изоляция стареет, и соединение становится источником перегрева и утечки. К тому же во влажном санузле изолента не защищает от влаги. Повреждённый шнур меняют целиком.

Кнопка TEST на вилке ничего не отключает, шнур погрызен или надломлен, а вилка потемнела и греется? Значит, бойлер сейчас работает без надёжной защиты от удара током, и шнур с УЗО нужно менять до следующего включения.

Работаем по всей России с 2005 года. Мастер проверит УЗО кнопкой и прибором, замерит изоляцию ТЭНа, чтобы исключить реальную утечку, осмотрит клеммную колодку, подберёт шнур с защитой по мощности бойлера, установит его с фиксацией в кабельном вводе, проверит заземление до корпуса и бака и работу УЗО после установки. Стоимость называем до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Работы и цены

От дешёвых к дорогим. Цены — за работу, без стоимости запчастей.

Неисправность электроцепи — от 2 000 ₽

Основная работа: замена шнура с УЗО на комплект с теми же характеристиками, подключение к клеммной колодке, проверка заземления и работы защиты. Сюда же относится восстановление подгоревших клемм на колодке. Стоимость самого комплекта зависит от модели и определяется после диагностики.

Короткое замыкание — от 2 000 ₽

Если повреждённый шнур или подмокшая колодка дали замыкание, мастер находит его место, восстанавливает изоляцию и проверяет, не пострадали ли соседние элементы.

Неисправен ТЭН — от 3 000 ₽

Если УЗО выбивает из-за пробоя нагревателя, защита исправна, а менять нужно ТЭН. Замер изоляции мегаомметром до замены шнура отвечает на этот вопрос. Стоимость самого ТЭНа зависит от модели и определяется после диагностики.

Неисправен модуль управления — от 3 500 ₽

У электронных моделей утечку и срабатывание УЗО может давать плата, на которую попала влага, или повреждённый после скачка блок питания. Её проверяют, если УЗО выбивает сразу при включении вилки.

Как продлить жизнь шнура и УЗО

Раз в месяц нажимайте TEST: так вы проверяете защиту и не даёте её механизму залипнуть. Включайте бойлер напрямую в отдельную розетку с заземлением, без удлинителей и тройников: их контакты греются и не всегда передают заземление. Следите, чтобы шнур не висел под собственным весом, не был пережат дверцей или мебелью и не проходил рядом с горячими трубами. На даче защищайте шнур от грызунов. Не выдёргивайте вилку за шнур. Если вилка греется или пахнет пластиком, не ждите: подгоревший контакт выводит из строя и вилку, и розетку. Розетку и проводку в стене при этом проверяет электрик.

Когда ремонт не имеет смысла

Замена шнура с УЗО почти всегда оправдана: это недорогая работа, которая возвращает прибору главную защиту от удара током. Если же при диагностике выясняется, что УЗО выбивало из-за пробоя ТЭНа, а при снятии фланца бак оказывается поражённым коррозией или течёт, ремонт может выйти дороже примерно половины стоимости сопоставимого нового бойлера. Мастер скажет об этом до начала работ. Бак с течью заменяют целиком, замену бака мы не выполняем.

Что включает ремонт

Профессиональный ремонт водонагревателей с заменой шнура и УЗО — это не только новая деталь, но и уверенность, что защита действительно работает:

1. Проверка УЗО кнопкой TEST и тестером.
2. Замер изоляции ТЭНа, чтобы исключить реальную утечку.
3. Осмотр клеммной колодки и кабельного ввода.
4. Подбор комплекта по мощности бойлера, току и порогу срабатывания.
5. Установка шнура с фиксацией и правильной затяжкой клемм.
6. Проверка заземления от вилки до корпуса и бака.
7. Проверка работы УЗО и контрольный нагрев.

Сводный прайс по работам, связанным с заменой УЗО и шнура:

• Неисправность электроцепи — от 2 000 ₽
• Короткое замыкание — от 2 000 ₽
• Неисправен ТЭН — от 3 000 ₽
• Неисправен модуль управления — от 3 500 ₽

Все суммы указаны за работу, без стоимости запчастей. Итог мастер называет после диагностики и до начала работ. Если неисправность платы проявляется нерегулярно, может понадобиться доставка модуля или прибора в сервисный центр и обратно.

Прайс посмотрели — и подумываете отрезать вилку с УЗО и поставить обычную, раз защита всё равно «барахлит»? Правильный шнур с защитой от 2 000 ₽ — сейчас. Замена пробитого ТЭНа от 3 000 ₽ — когда его пробой уже некому будет поймать.

Обычная вилка вместо УЗО не решает проблему, а прячет её. Бойлер перестаёт выбивать, но теперь ничто не отключит его, когда ТЭН пробьёт и напряжение окажется в воде. А это рано или поздно случается с любым нагревателем. Шнур с исправной защитой стоит недорого и служит годами, если его не пережимать и не нагружать удлинителями. Работаем по всей России с 2005 года. Стоимость называем до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Заменять вилку с УЗО на обычную вилку.
• Ставить УЗО с большим порогом срабатывания, чтобы не выбивало.
• Сращивать повреждённый шнур скруткой или изолентой.
• Пользоваться бойлером, если TEST не отключает прибор.
• Подключать шнур без провода заземления или к розетке без заземления.
• Включать бойлер через удлинитель или тройник.
• Менять УЗО, если оно выбивает из-за пробоя ТЭНа. Новое будет выбивать так же.

Эксперт отвечает на ваши вопросы

Тарасов Денис Олегович

Руководитель направления «Ремонт водонагревателей». 14 лет в сервисе бытовой техники, 6 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество ремонта и профилактики. Знает все типы оборудования — накопительные и проточные, электрические и газовые модели. Консультирует по сложным случаям: замена ТЭНов и магниевых анодов, чистка от накипи, поломки термостатов и предохранительных клапанов.

УЗО на вилке выбивает. Его точно нужно менять?

Чаще всего нет. Если УЗО выбивает, оно, скорее всего, исправно и делает свою работу: в бойлере есть утечка тока. Самые частые причины — пробой изоляции ТЭНа и вода на клеммах из-под подтекающего фланца. Новое УЗО в такой ситуации будет выбивать точно так же. Менять устройство нужно, когда неисправно именно оно. Признаки: кнопка TEST не отключает прибор, RESET не взводится при наличии напряжения в розетке и исправном бойлере, срабатывание с задержкой, следы нагрева или повреждения корпуса. Различить, кто виноват, помогает замер изоляции ТЭНа мегаомметром. Если изоляция в норме, клеммы сухие, а УЗО ведёт себя странно, меняют шнур с защитой — от 2 000 ₽. Если изоляция пробита, меняют ТЭН — от 3 000 ₽, а УЗО оставляют. Поэтому до замены нужна диагностика.

Можно купить шнур с УЗО и поменять самому?

Не советую, и дело не в сложности подключения трёх проводов. Во-первых, замена УЗО не лечит утечку: если защита срабатывала из-за пробоя ТЭНа, новый шнур будет выбивать так же. Во-вторых, у комплекта должны совпасть номинальный ток, порог срабатывания, сечение жил и наличие заземления. Если по ошибке купить устройство с большим порогом, оно перестанет выбивать, но и защищать станет хуже. В-третьих, при подключении легко перепутать провода, плохо затянуть клемму или забыть заземление. Тогда защита формально стоит, а от удара током не спасает, а недотянутая клемма начнёт греться. Наконец, работа идёт под нижней крышкой, где клеммы ТЭНа и терморегулятора. Мастер проверит изоляцию ТЭНа, подберёт комплект по модели и после установки убедится, что заземление доходит до бака, а УЗО срабатывает. Работа — от 2 000 ₽.

Мыши погрызли шнур бойлера на даче. Можно замотать изолентой?

Нет. Даже если с виду повреждена только внешняя оболочка, зубы грызунов часто задевают и изоляцию отдельных жил. Изолента в таком месте не держится надёжно, особенно в неотапливаемом доме с перепадами температуры и влажности. Под током бойлера повреждённое место может греться, а при повреждении жилы заземления бойлер останется без защиты, хотя УЗО на вилке будет исправно. Если изоляция фазы повреждена, возможна утечка тока или удар при касании шнура. Поэтому не включайте бойлер, пока шнур не заменён. Замена шнура с УЗО на комплект с теми же характеристиками — от 2 000 ₽. Заодно мастер проверит, не забрались ли грызуны под нижнюю крышку к клеммам и проводам внутри. На будущее: на время отсутствия на даче вынимайте вилку из розетки, а шнур по возможности прокладывайте так, чтобы до него было сложно добраться.

Вилка с УЗО сильно греется. Её нужно менять?

Если греется так, что её неприятно держать, пахнет пластиком или потемнели штыри, — да, и откладывать не стоит. Лёгкое тепло после долгого нагрева допустимо, горячая вилка — нет. Причина обычно в контакте: окислились или ослабли штыри, внутри вилки ослаб контакт на клеммах УЗО, или разболтались гнёзда розетки. Сначала выньте вилку и посмотрите на штыри и розетку. Если потемнели штыри и пластик у их основания, меняют шнур с УЗО — от 2 000 ₽. Если потемнела и розетка, её меняет электрик, иначе новая вилка в ней тоже начнёт греться. Если бойлер включён через удлинитель, уберите его: контакты удлинителя — частый источник нагрева. Не пытайтесь продолжать пользоваться горячей вилкой: контакт под током 7–9 ампер подгорает всё сильнее и в итоге может оплавить вилку и розетку.

Какой порог срабатывания УЗО нужен для бойлера: 10 или 30 миллиампер?

Тот, который предусмотрел производитель вашей модели. На шнурах бойлеров встречаются устройства и на 10, и на 30 миллиампер. Устройство на 10 миллиампер чувствительнее: оно отключит прибор при меньшей утечке, раньше, чем ток станет ощутимым. Иногда из-за этого оно реагирует на небольшие утечки, которые устройство на 30 пропустило бы, например на начинающийся пробой ТЭНа. Но это не недостаток, а раннее предупреждение. Менять устройство на 10 миллиампер на более грубое, чтобы «не выбивало», не стоит: утечка останется, просто перестанет замечаться. Если устройство на 10 срабатывает регулярно, мастер ищет причину: замер изоляции ТЭНа, осмотр клемм на влагу. Замена шнура с УЗО — от 2 000 ₽, при пробое ТЭНа — от 3 000 ₽. Мы ставим комплект с теми же характеристиками, что и заводской.

В щитке уже есть УЗО. Может, шнур с защитой не нужен?

Нужен. Производитель ставит УЗО на шнур, потому что не может знать, какая защита стоит в вашем щитке, исправна ли она и на той ли она линии. Во многих квартирах УЗО в щитке нет вовсе, в старых оно может годами не работать, а в некоторых стоит только на части розеток. Кроме того, УЗО в щитке часто рассчитано на 30 миллиампер и защищает сразу несколько розеток, а устройство на шнуре бойлера бывает чувствительнее и защищает именно этот прибор. Два устройства подряд работают без конфликта: при утечке сработает то, что быстрее. Если УЗО на шнуре неисправно, при исправном УЗО в щитке защита у бойлера сохраняется, но полагаться только на неё не стоит: достаточно, чтобы однажды отказало и оно. Замена шнура с УЗО — от 2 000 ₽. Проверьте оба устройства кнопкой TEST: каждое должно отключить бойлер.
