Популярные плоские водонагреватели Ariston серии ABS VLS EVO устроены сложнее большинства бойлеров: у них две части бака и два нагревателя, два датчика и электроника, которая сама сообщает о неисправностях кодами. Это удобно при ремонте: по коду обычно понятно, в какой части бака проблема. Но это же создаёт ловушку — владельцы часто покупают ТЭН, увидев код, хотя причиной бывает клемма, реле или воздух в баке. Ниже — как понять, что менять нужно именно нагреватель и какой из двух, как проходит замена и что проверяют вместе с ней.
Главное здесь не цена, а безопасность. ТЭН меняют только на полностью обесточенном бойлере и после слива воды. Если бойлер выбивает УЗО или автомат, пахнет горелым или под ним вода, выньте вилку, перекройте холодную воду и не включайте прибор до проверки. Если на дисплее код перегрева, а вода обжигает, не сбрасывайте ошибку.
Что говорят коды о нагревателях
В руководстве к серии VLS EVO коды двузначные и часто идут парами: коды на 1 относятся к одной части бака, на 2 — к другой. Для нагревателей важны такие коды.
- E14 и E24 — нет нагрева воды при включённом нагревательном элементе. Плата подаёт команду нагревателю, а температура не растёт. Причины: обрыв ТЭНа, отгоревшая клемма или неисправное реле.
- E15 и E25 — перегрев из-за отсутствия воды. Бойлер остановил нагрев, чтобы не сжечь ТЭН в воздухе.
- E70 — известковые отложения, прибор переходит в режим ограниченной работы.
Если на дисплее E14 без E24, скорее всего, не работает нагреватель одной части бака, а вторая продолжает греть: горячей воды становится примерно вдвое меньше. Если E14 и E24 появились одновременно, вероятнее общая причина — плата или питание, а не два ТЭНа сразу.
Когда ТЭН ещё цел
Прежде чем менять нагреватель, стоит исключить другие причины кода.
Воздух в баке
После слива или отключения воды часто появляются E15 или E25. Нужно выключить бойлер, открыть кран горячей воды до ровной струи без воздуха и перезапустить прибор кнопкой ВКЛ/ВЫКЛ, как советует руководство. Если код ушёл, ТЭН цел.
Клемма
Отгоревшая клемма на выводе нагревателя даёт тот же E14 или E24, что и обрыв ТЭНа. Её восстановление стоит дешевле, а деталь не нужна.
Реле на плате
Если реле, которое включает нагреватель, не замыкает контакты, ток до ТЭНа не доходит, и электроника снова показывает код отсутствия нагрева.
Точно отличить эти случаи от сгоревшего ТЭНа можно только замерами: мультиметром — сопротивление спирали, мегаомметром — изоляцию, проверкой напряжения на выводах при команде нагрева.
E70 — последнее предупреждение
Код E70 означает, что электроника по характеру нагрева определила большое количество накипи и перевела бойлер в режим ограниченной работы. Это не поломка ТЭНа, но прямой сигнал, что нагреватели работают под толстой коркой. Если продолжать пользоваться бойлером в этом режиме, корка растёт, и через какое-то время E70 сменяется на E14 или E24 — нагреватель прогорел. На стадии E70 достаточно почистить обе части бака, а после прогара к чистке добавляется замена ТЭНа.
Как подбирают новый ТЭН
Нагреватели для разных моделей Ariston отличаются мощностью, формой, креплением и конструкцией фланца. Подбирают их строго по модели бойлера — по табличке на корпусе — и сверяют со снятым. В плоских моделях важно понять, какой из двух нагревателей неисправен, и убедиться, что новый подходит именно к этой части бака. Ставить «похожий» ТЭН нельзя: другой мощности он перегрузит клеммы и реле, другой формы — не встанет или окажется не там, где рассчитано, и датчик будет неверно видеть температуру.

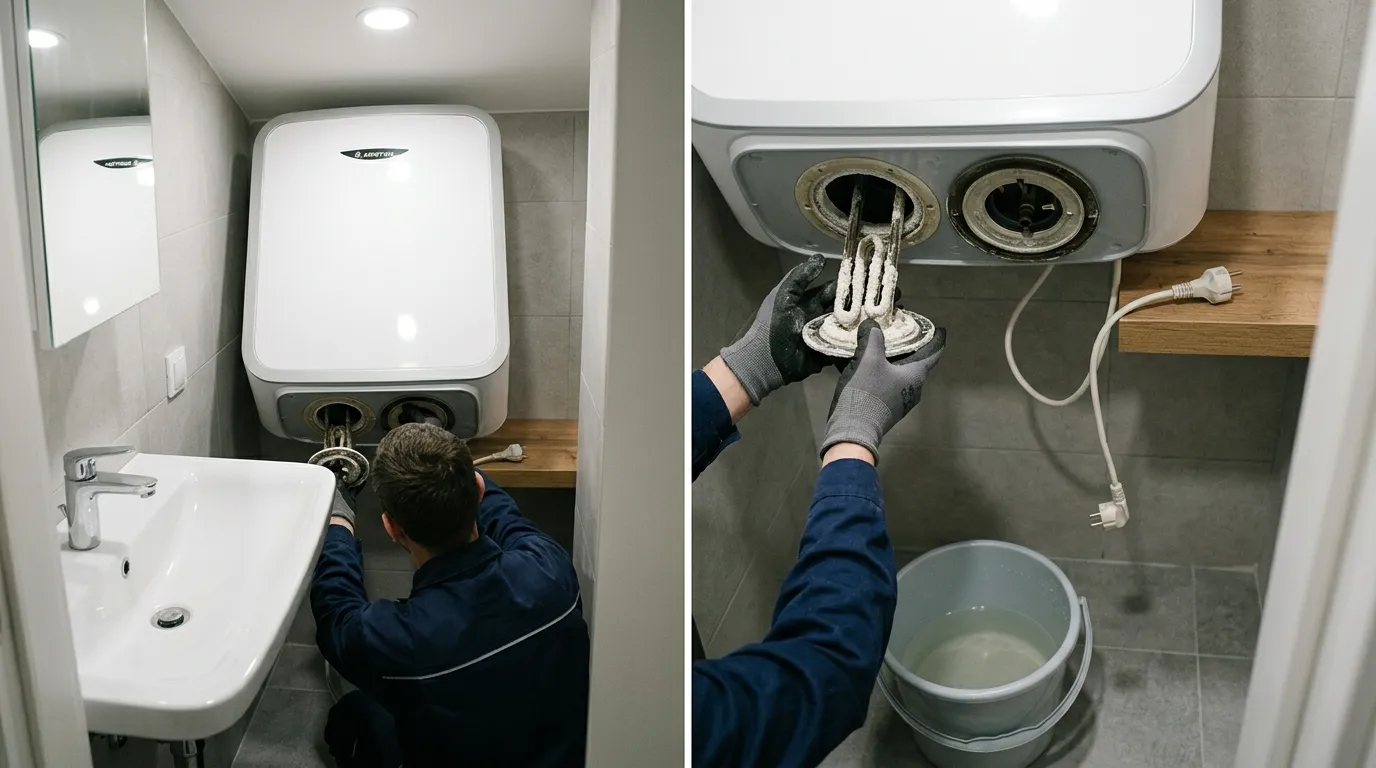

Как проходит замена
- Диагностика: считывание кода, прозвонка обоих нагревателей, замер изоляции, проверка клемм, датчиков и реле.
- Отключение и слив: бойлер обесточивают, перекрывают холодную воду и сливают бак.
- Разборка: снимают нижнюю крышку, отключают провода, снимают фланец неисправного нагревателя.
- Осмотр: оценивают накипь, осадок, эмаль и анод в этой части бака, при необходимости — и во второй.
- Чистка: если накипи много, удаляют её с фланцев, гильз датчиков и дна.
- Установка: ставят новый ТЭН на новую прокладку, подключают провода и заземление, вставляют датчики в гильзы на всю глубину.
- Заполнение: бак заполняют, спуская воздух через горячий кран, и проверяют герметичность.
- Проверка: включают бойлер, убеждаются, что кодов нет и обе части бака греют.
Что проверяют и меняют вместе с ТЭНом
Прокладку фланца меняют при каждой разборке: старая теряет форму, и бойлер начинает подтекать, а вода идёт на клеммы. Раз фланец снят, мастер осматривает анод и при износе меняет его. Подгоревшие клеммы и провода заменяют, иначе они прожгут вывод нового нагревателя. Датчик температуры этой части бака проверяют и после сборки вставляют в гильзу на всю глубину: если он окажется не на месте, электроника будет неверно видеть температуру и может показать код датчика или перегрева. Реле на плате, которое включает этот нагреватель, тоже проверяют: если оно подгорело, новый ТЭН работать не будет. Если нагреватель прогорел под накипью, чистят обе части бака — вторая работала в тех же условиях.
| Код или признак | Вероятная причина | Что делать / цена работы |
|---|---|---|
| E15 или E25 после слива | Воздух в баке | Спустить воздух и перезапустить |
| E14 или E24, одна часть не греет | ТЭН этой части или клемма | ТЭН от 3 300 ₽, клемма от 2 000 ₽ |
| E14 и E24 одновременно | Плата, питание | Модуль управления от 3 500 ₽ |
| E70, медленный нагрев | Накипь на нагревателях | Засор внутренней камеры от 4 000 ₽ |
| Выбивает УЗО при нагреве | Пробой изоляции ТЭНа | ТЭН от 3 300 ₽ |
| E10 или E20 | Датчик температуры | Термодатчик от 2 100 ₽ |
Работы и цены
От дешёвых к дорогим. Цены — за работу, без стоимости запчастей.
Неисправность электроцепи — от 2 000 ₽
Отгоревшая клемма на выводе нагревателя — частая причина кода E14 или E24 при целом ТЭНе. При замене ТЭНа подгоревшие провода и клеммы тоже меняют.
Неисправен термодатчик или терморегулятор — от 2 100 ₽
Датчик температуры одной из частей бака, коды E10 и E20. Если датчик неверно видел температуру, нагреватель мог перегреваться. Деталь подбирают по модели и версии.
Сработал термопредохранитель — от 2 100 ₽
Механическая защита от перегрева, которая есть и в электронных моделях. После аварии её сбрасывают и выясняют причину.
Неисправен термопредохранитель — от 2 200 ₽
Изношенная защита, которая срабатывает при нормальной температуре. Её меняют на деталь с той же температурой срабатывания.
Неисправен ТЭН — от 3 300 ₽
Замена нагревателя одной из частей бака с новой прокладкой и проверкой. Если бойлер выбивает автомат из-за пробоя, замена стоит от 3 000 ₽. Стоимость самого ТЭНа зависит от модели и определяется после диагностики.
Неисправен модуль управления — от 3 500 ₽
Реле, которое не включает нагреватель, коды E14 и E24 одновременно, внутренние ошибки платы. Плату восстанавливают или меняют.
Засор внутренней камеры — от 4 000 ₽
Чистка обеих частей бака от накипи — прямое решение при E70 и обязательное дополнение к замене ТЭНа, прогоревшего под коркой. Замена анода отсутствует в прайсе, её стоимость определяется после диагностики.
После замены: не спешите включать
Самая частая ошибка после замены — включить бойлер до полного заполнения. У плоских моделей две части бака, и воздух может остаться в одной из них. Включение с воздушной подушкой вызовет код E15 или E25, а в худшем случае новый нагреватель сгорит в первые минуты. Поэтому после сборки бак заполняют, спуская воздух через горячий кран до ровной струи, и только потом включают. Если после этого код остался, не сбрасывайте его по кругу: у серии VLS EVO на частые перезапуски есть отдельный код E09 — чрезмерное число сбросов за пятнадцать минут.
Как убедиться, что всё сделано правильно
После замены на дисплее не должно быть кодов ошибок. Горячей воды должно снова хватать, как раньше, а не вдвое меньше: это значит, что работают обе части бака. УЗО и автомат не должны срабатывать при нагреве. Под нижней крышкой и на полу в первые дни не должно быть капель. Если что-то из этого не так, сообщите мастеру — это повод для проверки по гарантии на работы.
Если бойлер на гарантии
Гарантийный ремонт Ariston выполняют авторизованные сервисные центры производителя, и ремонт у стороннего сервиса во время гарантии может стать основанием для отказа в гарантийных обязательствах. Повреждения из-за накипи и включения без воды, как правило, гарантийными случаями не считаются. Если гарантия закончилась, мы выполним замену и дадим свою гарантию на работы.
Когда замена ТЭНа не имеет смысла
Если бак течёт или кромка отверстия под фланец разрушена коррозией, новый нагреватель не поможет: такой бойлер меняют целиком. Если одновременно нужны плата, оба нагревателя, датчики и чистка, а бойлеру много лет, суммарная стоимость может приблизиться к половине стоимости сопоставимого нового прибора. Мастер скажет об этом до начала работ. Замену бака мы не выполняем, но демонтаж старого бойлера и установку нового выполняем.
Что включает ремонт
Профессиональный ремонт водонагревателей Ariston с заменой ТЭНа проходит так:
- Считывание кода и определение части бака.
- Прозвонка обоих нагревателей, замер изоляции, проверка клемм и реле.
- Слив бака и снятие фланца.
- Осмотр и чистка от накипи, проверка анода.
- Установка ТЭНа, подобранного по модели, на новую прокладку.
- Подключение проводов и установка датчиков на место.
- Заполнение без воздуха и проверка работы обеих частей бака.
Сводный прайс по работам, когда в Ariston меняют ТЭН:
- Неисправность электроцепи — от 2 000 ₽
- Неисправен термодатчик или терморегулятор — от 2 100 ₽
- Сработал термопредохранитель — от 2 100 ₽
- Неисправен термопредохранитель — от 2 200 ₽
- Неисправен ТЭН — от 3 300 ₽
- Неисправен модуль управления — от 3 500 ₽
- Засор внутренней камеры — от 4 000 ₽
Все суммы указаны за работу, без стоимости запчастей. Итог мастер называет после диагностики и до начала работ.
Чего нельзя делать
- Покупать ТЭН по коду, не проверив клемму и реле.
- Сбрасывать E15 и E25, не заполнив бак.
- Перезапускать бойлер по кругу — электроника покажет E09.
- Ставить нагреватель «похожий» вместо подобранного по модели.
- Ставить старую прокладку фланца.
- Включать бойлер после замены, пока обе части бака не заполнены.
- Пользоваться бойлером месяцами с E70.
