Электроника бойлера отказала: когда плату восстанавливают, а когда ставят новую

В электронном бойлере плата управления — главный узел. Она принимает команды с кнопок, читает датчик температуры, решает, когда включить и выключить ТЭН, показывает температуру на дисплее и следит за ошибками. Когда она выходит из строя, прибор может вести себя по-разному: не включаться вовсе, зависать, показывать ошибки, перегревать или недогревать воду. Плата — одна из самых дорогих деталей бойлера, поэтому важно не поменять её зря. Нередко её удаётся восстановить заменой отдельных элементов, а иногда виновата вовсе не она. Ниже — как это определяют и как проходит замена.

Если электронный бойлер не выключает нагрев, вода из крана обжигает, а дисплей показывает температуру выше заданной или не реагирует на кнопки, выключите автомат. Приварившееся реле на плате не даст прибору остановить нагрев, и всё будет держаться на термозащите и клапане. Главное здесь не цена, а безопасность.

Что делает плата управления

На плате находятся блок питания, который превращает сетевое напряжение в низкое для электроники, микроконтроллер, входы для датчиков, реле, которое включает ТЭН, и чаще всего дисплей с кнопками либо разъём для отдельной платы индикации. У моделей с двумя нагревателями реле два, у моделей с Wi-Fi есть модуль связи. Любой из этих узлов может выйти из строя, и от того, какой именно, зависят симптомы и способ ремонта.

Признаки неисправной платы

• Дисплей тёмный, кнопки не реагируют, хотя в розетке есть напряжение, а УЗО на вилке включено.
• Дисплей загорается и гаснет по кругу: электроника перезагружается.
• Бойлер зависает: экран горит, но ни на что не реагирует даже после перезапуска.
• Нагрев не включается при горящем дисплее и исправном ТЭНе.
• Нагрев не выключается, температура на экране растёт выше заданной.
• Ошибки, которые возвращаются после каждого сброса.
• Выгоревшие сегменты дисплея, искажённые цифры.
• Запах горелой электроники от нижней крышки.

Прежде чем менять плату: что нужно исключить

Многие симптомы неисправной платы дают и другие, более дешёвые поломки.

Питание

Подгоревший контакт в вилке, на УЗО или клеммах даёт провалы напряжения, и электроника перезагружается или не стартует. Низкое напряжение в сети по вечерам или на даче тоже мешает плате работать.

Датчик температуры

Неисправный датчик переводит плату в защитный режим с ошибкой, и она перестаёт управлять нагревом. Датчик стоит гораздо дешевле платы.

ТЭН

Если плата видит обрыв или пробой нагревателя, она выдаёт ошибку нагрева. Сам нагреватель проверяют прозвонкой и мегаомметром.

Термозащита

Сработавшая защита от перегрева разрывает цепь, и плата показывает ошибку, хотя сама исправна.

Блокировка и настройки

Блокировка кнопок, таймер, режим отпуска выглядят как «плата не слушается». Их исключают по инструкции.

Только когда всё это проверено и в порядке, а неисправность остаётся, виновата плата.

Какой узел платы пострадал: подсказки по симптомам

По поведению бойлера мастер ещё до вскрытия предполагает, где искать неисправность на плате. Дисплей полностью тёмный при наличии напряжения на входе — чаще всего сгорел предохранитель, варистор или блок питания платы. Дисплей горит, режимы переключаются, но нагрев не включается при исправном ТЭНе — вероятно, подгорело реле или цепь, которая им управляет. Нагрев не выключается, хотя на экране температура выше заданной, — контакты реле приварились, и это опасная неисправность. Цифры температуры прыгают или показывают невозможные значения при исправном датчике — повреждён вход, который читает его сигнал. Не работают отдельные кнопки или сегменты экрана — неисправна плата индикации или её разъём. Электроника перезагружается при каждом включении нагрева — ослаб блок питания или есть провалы напряжения снаружи. Эти подсказки помогают быстрее найти поломку, но окончательный вывод мастер делает по замерам: одинаковые симптомы иногда дают разные узлы.

Ремонт платы или замена

Плата состоит из множества элементов, и из строя обычно выходит один-два. Часто это защитные элементы на входе — предохранитель и варистор, которые сгорают при скачке напряжения, спасая остальную схему. Иногда реле, контакты которого подгорели от многолетней работы или приварились. Иногда конденсаторы в блоке питания, которые высыхают со временем. Если повреждение ограничено такими элементами, плату восстанавливают их заменой, и это дешевле новой.

Меняют плату целиком, если повреждён микроконтроллер, выгорели дорожки, на плате следы серьёзного пробоя или коррозии от влаги, либо если ремонт отдельных элементов выходит почти по цене новой. Решение принимается после осмотра, и мастер называет стоимость обоих вариантов, если оба возможны.

Как подбирают новую плату

Плата управления подбирается строго по модели бойлера, а часто и по её версии: у одной модели в разные годы выпуска могли стоять разные платы. Не совпадает версия — могут не совпасть разъёмы, прошивка, количество каналов для ТЭНов, поддержка датчиков. Мастер сверяет новую плату со старой по маркировке и разъёмам. Если для старой модели плата уже не выпускается, возможны два пути: ремонт существующей платы, если он технически возможен, или честный разговор о том, есть ли смысл вкладываться в прибор.

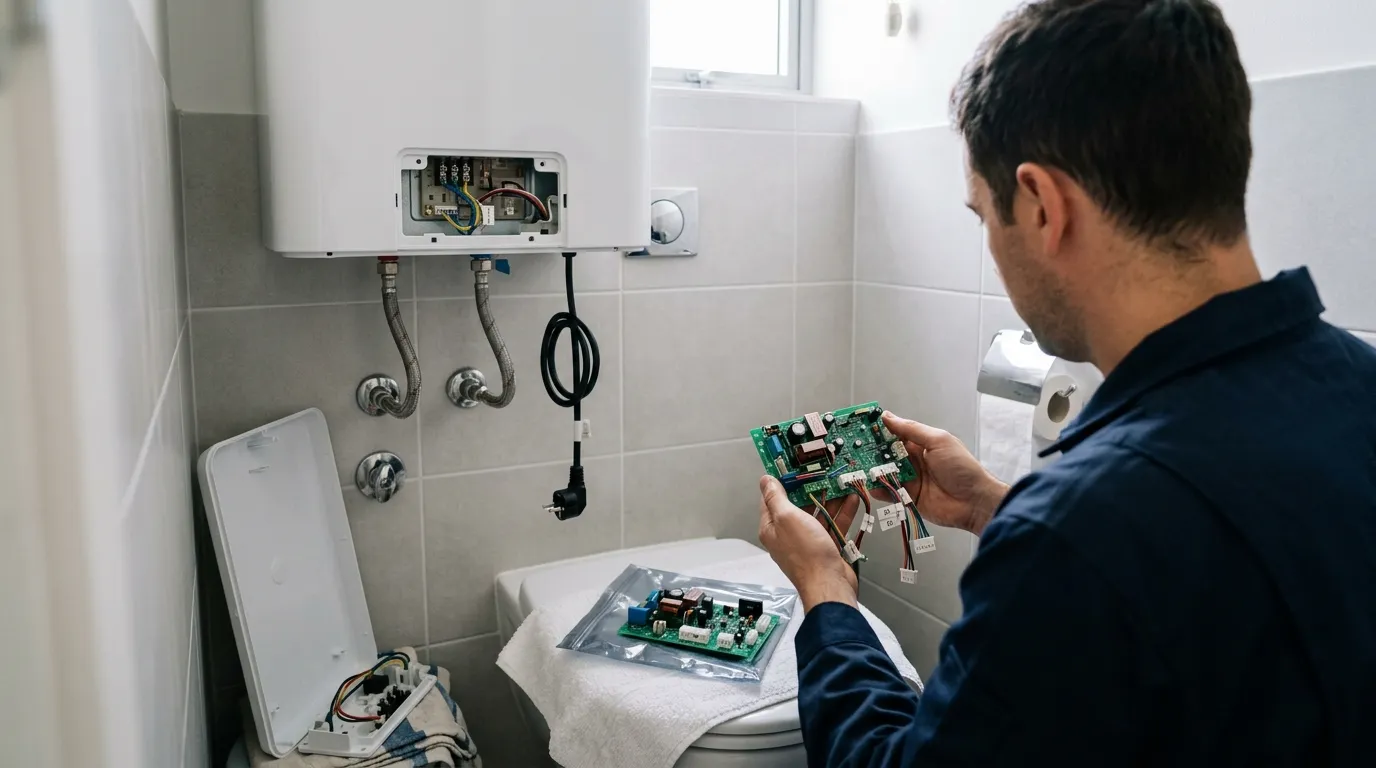

Как проходит замена

1. Диагностика: проверка питания, датчика, ТЭНа, защиты и самой платы.
2. Обесточивание: автомат в щитке и вилка из розетки. Воду из бака не сливают.
3. Снятие крышки и фотографирование расположения всех разъёмов и проводов.
4. Отключение разъёмов датчиков, ТЭНов, питания и платы индикации.
5. Снятие старой платы и осмотр места установки: нет ли следов влаги, нагара, окисления на разъёмах.
6. Устранение причины отказа: подтекающий фланец, подгоревшая клемма, окисленные разъёмы.
7. Установка новой или отремонтированной платы и подключение по фото.
8. Включение и настройка: температура, режимы, часы, если нужно.
9. Контрольный цикл нагрева с проверкой показаний, работы кнопок, отключения нагрева и отсутствия ошибок.

Напряжение в розетке есть, УЗО включено, блокировку сняли, бойлер перезапускали — а дисплей тёмный, зависает или ошибки возвращаются снова и снова? Значит, пора проверить плату управления: иногда её достаточно восстановить, а иногда виноват вовсе не она, а контакт или датчик.

Работаем по всей России с 2005 года. Мастер проверит питание, вилку и клеммы, датчик температуры, ТЭН и термозащиту, затем плату: блок питания, реле, входы. Если плату можно восстановить, предложит ремонт, если нет — подберёт новую по модели и версии, установит её без слива бака и проверит работу в полном цикле нагрева. Стоимость называем до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Работы и цены

От дешёвых к дорогим. Цены — за работу, без стоимости запчастей.

Неисправность электроцепи — от 2 000 ₽

Подгоревшие контакты в вилке, на УЗО, на клеммах или окисленные разъёмы платы. Провалы питания заставляют электронику перезагружаться и со временем выводят её из строя. Если плату меняют, а подгоревший контакт оставляют, новая проживёт недолго.

Неисправен термодатчик или терморегулятор — от 2 000 ₽

Неисправный датчик температуры переводит плату в защитный режим. Его проверяют до решения о замене платы.

Сработал термопредохранитель — от 2 200 ₽

Сработавшая защита разрывает цепь, и плата выдаёт ошибку. Мастер сбрасывает защиту и ищет причину перегрева.

Неисправен термопредохранитель — от 2 200 ₽

Изношенная защита срабатывает при нормальной температуре, и плата снова и снова уходит в ошибку.

Неисправен ТЭН — от 3 300 ₽

Если плата сообщает об ошибке нагрева, а замер подтверждает обрыв или пробой нагревателя, меняют ТЭН, а не плату. Стоимость нагревателя зависит от модели и определяется после диагностики.

Неисправен модуль управления — от 3 500 ₽

Ремонт платы с заменой вышедших из строя элементов или установка новой платы, подобранной по модели и версии бойлера. Включает подключение, настройку и контрольный цикл нагрева. Стоимость самой платы или элементов зависит от модели и определяется после диагностики. Если дефект проявляется нерегулярно, может понадобиться проверка модуля в сервисном центре.

Почему плата выходит из строя и как это предотвратить

Главные враги электроники бойлера известны. Скачки напряжения и гроза: импульс пробивает защитные элементы и блок питания. Влага: подтекающий фланец, конденсат во влажном санузле, протечка сверху — вода оседает на плате, окисляет дорожки и вызывает утечки. Провалы питания от подгоревшего контакта: при каждом включении нагрева напряжение проседает, и блок питания работает на пределе. Перегрев: плата стоит рядом с клеммами ТЭНа, и если они греются, греется и она. Возраст: конденсаторы в блоке питания со временем высыхают. Отсюда меры защиты: реле напряжения и устройство защиты от импульсов в щитке, которые ставит электрик; исправный фланец и хорошая вентиляция санузла; своевременное восстановление подгоревших контактов. Если после замены платы причину не устранить, новая может выйти из строя так же.

Когда ремонт не имеет смысла

Плата — дорогая деталь, и здесь вопрос целесообразности встаёт чаще. Если стоимость новой платы вместе с работой и другими нужными ремонтами выходит дороже примерно половины сопоставимого нового бойлера, мастер скажет об этом до начала работ. Так бывает у старых моделей, особенно когда плата уже не выпускается, а бак и ТЭН тоже требуют вложений. Течь бака и рыжая вода из крана означают, что бак прогорел: такой прибор заменяют целиком, замену бака мы не выполняем.

Что включает ремонт

Профессиональный ремонт водонагревателей с заменой или ремонтом платы управления строится так, чтобы не поменять дорогую деталь зря и чтобы новая прослужила долго:

1. Проверка питания, вилки, УЗО и клемм.
2. Проверка датчика, ТЭНа и термозащиты.
3. Диагностика платы: блок питания, реле, входы, дисплей.
4. Решение: ремонт элементов или замена платы, с ценой обоих вариантов.
5. Устранение причины отказа: влага, подгоревшие контакты.
6. Установка платы без слива бака и настройка.
7. Контрольный цикл нагрева с проверкой всех функций.

Сводный прайс по работам, связанным с заменой платы управления:

• Неисправность электроцепи — от 2 000 ₽
• Неисправен термодатчик или терморегулятор — от 2 000 ₽
• Сработал термопредохранитель — от 2 200 ₽
• Неисправен термопредохранитель — от 2 200 ₽
• Неисправен ТЭН — от 3 300 ₽
• Неисправен модуль управления — от 3 500 ₽

Все суммы указаны за работу, без стоимости запчастей. Итог мастер называет после диагностики и до начала работ. Если неисправность платы проявляется нерегулярно, может понадобиться доставка модуля или прибора в сервисный центр и обратно.

Прайс посмотрели — и уже заказали новую плату, не проверив остальное? Контакт или датчик от 2 000 ₽ — если выяснится, что плата цела. Новая плата от 3 500 ₽, а потом ещё одна — если поставить её на подгоревший контакт или во влажную клеммную коробку.

Плата часто выходит из строя не сама по себе, а из-за того, что её окружает. Подгоревший контакт даёт провалы питания, подтекающий фланец — влагу, скачки в сети — импульсы. Новая плата, поставленная в те же условия, проживёт недолго. А иногда плата и вовсе ни при чём, и ошибку вызывает датчик или ТЭН. Диагностика до покупки и устранение причины после установки экономят стоимость лишней платы. Работаем по всей России с 2005 года. Стоимость называем до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Покупать плату до диагностики. Часто виноват контакт, датчик или ТЭН.
• Ставить плату от другой модели или другой версии «похожую по разъёмам».
• Ставить перемычку вместо сгоревшего предохранителя на плате.
• Пользоваться бойлером, который не выключает нагрев. Выключите автомат.
• Сушить плату феном или ставить на батарею после попадания влаги и сразу включать.
• Снимать крышку, не обесточив прибор. На плате сетевое напряжение.
• Оставлять подтекающий фланец после замены платы.

Эксперт отвечает на ваши вопросы

Тарасов Денис Олегович

Руководитель направления «Ремонт водонагревателей». 14 лет в сервисе бытовой техники, 6 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество ремонта и профилактики. Знает все типы оборудования — накопительные и проточные, электрические и газовые модели. Консультирует по сложным случаям: замена ТЭНов и магниевых анодов, чистка от накипи, поломки термостатов и предохранительных клапанов.

Можно ли отремонтировать плату, а не менять её целиком?

Часто да. На плате десятки элементов, и при типичной поломке из строя выходят один-два. После скачка напряжения обычно сгорают предохранитель и варистор на входе: они для того и стоят, чтобы принять удар на себя. От многолетней работы подгорают контакты реле, которое включает ТЭН. Со временем высыхают конденсаторы в блоке питания, и плата начинает перезагружаться. Все эти элементы можно заменить, и плата снова работает. Меняют плату целиком, если повреждён микроконтроллер, выгорели дорожки, есть следы серьёзного пробоя или коррозии от влаги, или если суммарная стоимость ремонта близка к цене новой платы. Решение принимается после осмотра, и мастер называет цену обоих вариантов. Ремонт модуля управления — от 3 500 ₽, стоимость элементов или новой платы зависит от модели и определяется после диагностики.

Нужно ли сливать воду из бойлера, чтобы поменять плату?

Нет. Плата управления стоит под нижней крышкой бойлера, снаружи бака, и с водой никак не связана. Для замены достаточно обесточить прибор, снять крышку, отключить разъёмы и снять старую плату. Датчики температуры остаются в своих гильзах, ТЭН — на фланце. Слив бака может понадобиться, только если вместе с платой нужно что-то сделать внутри: заменить ТЭН, почистить бак или устранить течь из-под фланца, из-за которой на плату попала вода. В последнем случае фланец обязательно переустанавливают с новым уплотнением, иначе новая плата пострадает так же. Замена или ремонт модуля управления — от 3 500 ₽. Работа обычно занимает около часа вместе с проверкой, а если нужен ремонт платы с пайкой элементов, её иногда забирают в сервисный центр и привозят обратно.

Плату поменяли, а через пару месяцев она снова сгорела. Почему?

Почти всегда потому, что осталась причина, из-за которой сгорела первая. Первое, что проверяют, — питание. Подгоревший контакт в вилке, на УЗО или на клеммах даёт провалы и броски напряжения при каждом включении нагрева, и блок питания новой платы работает на пределе. Восстановление цепи — от 2 000 ₽. Второе — влага. Если фланец подтекает или в санузле нет вентиляции, вода снова попадает на плату. Третье — скачки напряжения в сети: если дом или дача страдают от них постоянно, без реле напряжения и защиты от импульсов в щитке электроника будет гореть снова. Их ставит электрик. Четвёртое — неисправный ТЭН с пробоем или межвитковым замыканием, который перегружает реле. Если замену делали мы, это гарантийный случай, гарантия на работы — до 36 месяцев. Мастер найдёт причину и устранит её вместе с повторной заменой.

Для моего бойлера плату больше не выпускают. Что делать?

Есть несколько вариантов, и выбор зависит от поломки и состояния прибора. Первый — ремонт существующей платы. Если сгорели отдельные элементы, а контроллер и дорожки целы, её восстанавливают, и новая плата не нужна. Ремонт модуля — от 3 500 ₽. Второй — совместимая плата. Иногда та же плата использовалась в других моделях производителя или есть более новая версия, совместимая по разъёмам и функциям. Это проверяется по маркировке. Третий — честный разговор о смысле ремонта. Если плата не ремонтируется и не имеет замены, а бойлеру много лет, иногда разумнее заменить прибор. Мастер скажет, если суммарная стоимость ремонта превышает примерно половину цены сопоставимого нового бойлера. Мы выполняем демонтаж старого и установку нового прибора. Самодельные переделки электроники под «универсальный» контроллер делать не советую: без защитных функций штатной платы бойлер становится небезопасным.

После грозы бойлер не включается. Точно сгорела плата?

Не обязательно, и начать стоит с простого. Многие УЗО на шнурах бойлеров после пропадания питания отключаются и не включаются сами: нажмите RESET на вилке. Проверьте автомат в щитке и реле напряжения, если оно есть. Если УЗО не взводится при наличии напряжения в розетке, пострадало именно оно, а не плата: замена УЗО на шнуре относится к ремонту электроцепи, от 2 000 ₽. Если УЗО включается, а дисплей тёмный, вероятнее всего, сгорели защитные элементы на входе платы — предохранитель и варистор. Они и должны были принять удар. Их замена восстанавливает плату, ремонт модуля — от 3 500 ₽. Реже выгорает блок питания целиком или контроллер, тогда плату меняют. Не включайте бойлер снова и снова в надежде, что заработает: частично повреждённая электроника может выгореть сильнее.

Можно ли поставить плату от похожей модели того же производителя?

Только если она официально совместима, а это проверяется по маркировке платы, а не по внешнему виду бойлера. У похожих моделей одного производителя могут отличаться количество каналов для ТЭНов, тип и характеристика датчика температуры, набор режимов, расположение разъёмов и даже прошивка. Плата, рассчитанная на другой датчик, будет неверно читать температуру, и бойлер станет перегревать или недогревать воду. Плата с одним каналом не включит второй ТЭН. Плата с другой прошивкой может не поддерживать защитные функции вашей модели. Поэтому мастер подбирает плату по модели и версии бойлера и сверяет её со старой по маркировке и разъёмам. Если найден совместимый вариант, после установки обязательно проверяют показания температуры, работу нагревателей и все режимы. Замена модуля управления — от 3 500 ₽, гарантия на работы — до 36 месяцев.
