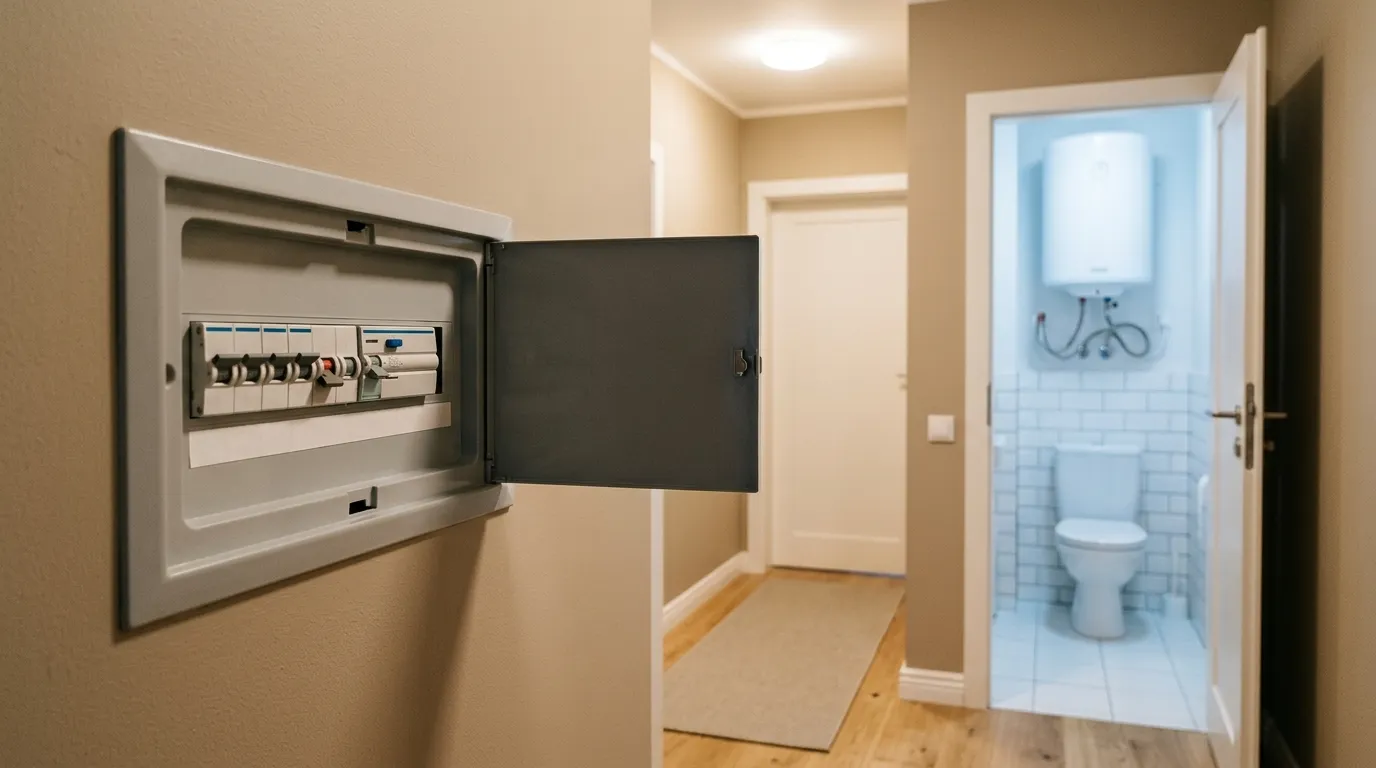

Из-за бойлера срабатывают пробки в щитке: как по моменту отключения найти причину

Если бойлер выбил автомат или УЗО, взвести защиту можно один раз. Если она сработала снова — сразу, через секунды или через несколько минут, — больше её не включайте. Выньте вилку бойлера из розетки, перекройте кран холодной воды на входе в бак и не пользуйтесь горячей водой из него до проверки. Если при отключении был хлопок, в щитке или у бойлера пахнет горелым, видны дым или оплавление, обесточьте квартиру вводным автоматом, не заливайте водой и звоните по номеру 101 или 112.

Главное здесь не цена, а безопасность. Защита в щитке отключает бойлер не из вредности: она увидела ток замыкания, перегрузку или утечку, которая может пройти через человека. Взводить её раз за разом, ставить автомат мощнее или отключать УЗО — значит убирать единственное, что сейчас удерживает неисправность от удара током или пожара.

Что именно сработало: автомат или УЗО

Жильцы называют «пробками» всё, что щёлкает в щитке. Но устройства там разные, и каждое реагирует на свою проблему.

Автоматический выключатель

Узкий модуль с одним рычагом. Он отключает линию при коротком замыкании мгновенно и при перегрузке с задержкой, когда ток долго превышает номинал. Если выбил автомат, ищут замыкание в бойлере, шнуре или розетке либо перегрузку линии.

УЗО

Модуль шире, с кнопкой TEST. Он не следит за величиной тока, а сравнивает ток, ушедший в прибор, с вернувшимся. Если часть тока утекла на корпус, в воду или в землю, УЗО отключает линию за доли секунды. Если выбило УЗО, почти всегда речь идёт об утечке, и у бойлера главный подозреваемый — пробитый ТЭН.

Дифавтомат

Совмещает обе функции в одном корпусе, обычно с кнопкой TEST и рычагом. На некоторых моделях есть флажок-индикатор, показывающий причину срабатывания. Если его нет, причину определяют замерами.

УЗО на шнуре бойлера

Отдельная защита, встроенная в вилку или в блок на кабеле. Оно может срабатывать само, а может сработать вместе с защитой в щитке. Запомните, что именно отключилось: это сократит диагностику.

Когда отключается: момент подсказывает причину

• Сразу, как только взводите защиту. Короткое замыкание: в шнуре, вилке, клеммной коробке, на плате или в самом ТЭНе. Автомат выбивает мгновенно, иногда с хлопком.
• Через несколько секунд или минут после включения нагрева. Типично для пробоя ТЭНа: утечка растёт по мере прогрева, и срабатывает УЗО.
• Когда открываете горячую воду. В бак заходит холодная вода, меняется режим работы нагревателя, и утечка через повреждённую оболочку ТЭНа или подмокшие клеммы усиливается.
• Только вместе со стиральной машиной, духовкой или обогревателем. Перегрузка линии: несколько мощных приборов на одном автомате. Сам бойлер может быть исправен.
• Через час-два работы. Плохой контакт, который постепенно разогревается, в вилке, розетке или на клеммах автомата в щитке.
• После слива бака, отключения воды или грозы. Сгоревший на воздухе ТЭН, влага в клеммной коробке или повреждённая плата.

Безопасная проверка: бойлер или линия

Эта проверка не требует касаться бойлера и воды. Выньте вилку бойлера из розетки. Выключите на той же линии всё, что можете: стиральную машину, полотенцесушитель, обогреватель. Взведите сработавшую защиту. Если она держит, а при включении бойлера снова выбивает — причина в бойлере или его шнуре. Если выбивает даже без бойлера, дело в линии, розетке или другом приборе, и нужен электрик. Ремонт розеток и проводки в стенах мы не выполняем.

Дополнительно посмотрите на вилку и розетку: следы нагара, оплавление, потемнение. И на корпус бойлера снизу: влажные пятна у ввода кабеля и у фланца, ржавые потёки. Любая влага рядом с электрикой — повод не включать прибор до проверки.

Вилку вынули, другие приборы на линии выключили, защита без бойлера держит — а стоит включить водонагреватель, в щитке снова щёлкает? Значит, причина в самом бойлере: пробит ТЭН, замыкание в шнуре или клеммах, влага под крышкой или повреждена плата.

Работаем по всей России с 2005 года. Мастер измерит сопротивление изоляции ТЭНа мегаомметром, прозвонит шнур, вилку и УЗО на кабеле, осмотрит клеммную коробку на влагу и следы подгорания, у электронных моделей проверит модуль, замерит ток потребления. Если бойлер исправен, а причина в линии, скажет прямо, что нужен электрик. Стоимость называем до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Неисправности бойлера, из-за которых выбивает защиту

От дешёвых к дорогим. Цены — за работу, без стоимости запчастей.

Неисправность электроцепи — от 2 000 ₽

Сюда относятся шнур, вилка, УЗО на кабеле и клеммы внутри корпуса. Частые картины: вода в клеммной коробке из-за подтекающего фланца или конденсата, надломленная жила у вилки, подгоревшая клемма, неисправное УЗО на шнуре, которое срабатывает ложно или тянет за собой защиту в щитке. Мастер находит повреждённый участок, меняет элементы на аналоги с теми же характеристиками и устраняет причину попадания влаги.

Короткое замыкание — от 2 000 ₽

Проводники под напряжением соединились напрямую или через корпус: перетёрлась изоляция, сместилась клемма, влага создала мостик, оплавился пластик после перегрева контакта. Автомат отключает линию мгновенно, часто с хлопком и следами нагара. Мастер находит место замыкания, восстанавливает изоляцию и проверяет, не пострадали ли соседние элементы, в первую очередь плата и терморегулятор.

Неисправен ТЭН — от 3 000 ₽

Самая частая причина, если срабатывает УЗО. Оболочка нагревателя прогорает от накипи, коррозии после растворения магниевого анода или работы без воды, внутрь попадает вода, и появляется утечка. Если пробой сильный, спираль замыкает на оболочку, и выбивает уже автомат. ТЭН с пробоем не ремонтируют, только меняют. При замене мастер осматривает анод и накипь: без устранения причины новый нагреватель проживёт недолго. Стоимость самого ТЭНа и замены анода отсутствует в прайсе работ и определяется после диагностики.

Неисправен модуль управления — от 3 500 ₽

У электронных бойлеров источником срабатывания может стать плата. Влага, скачок напряжения или гроза пробивают элементы блока питания, реле залипает или его контакты замыкают. Признаки: защита выбивает при включении в розетку, ещё до начала нагрева, дисплей не загорается или гаснет с щелчком. Иногда плату восстанавливают, иногда меняют. Если дефект проявляется нерегулярно, может понадобиться проверка модуля в сервисном центре.

Когда причина не в бойлере

Защиту выбивает и исправный бойлер, если с линией что-то не так. Бойлер на 2 кВт потребляет около 9 ампер. Если на том же автомате стиральная машина в режиме нагрева и электрический полотенцесушитель, суммарный ток легко превышает номинал автомата на 16 ампер, и через несколько минут срабатывает тепловая защита. Выбивать может и из-за перегретого контакта на клеммах самого автомата в щитке, из-за старого УЗО с повышенной чувствительностью или из-за утечки в другом приборе на той же линии. Все эти случаи решает электрик. Мы можем подтвердить исправность бойлера замерами, но проводку и щиток не ремонтируем.

Почему нельзя поставить автомат мощнее

Номинал автомата подбирают не под прибор, а под провод линии. Автомат на 16 ампер защищает провод, рассчитанный на этот ток. Если поставить автомат на 25 ампер, он перестанет выбивать, но провод начнёт перегреваться при нагрузках, которые раньше вызывали отключение. Изоляция в стене стареет и плавится незаметно, и это одна из частых причин пожаров. Та же логика с УЗО: отключив его, вы убираете срабатывание, но не утечку. Утечка остаётся и ищет путь через человека.

Когда ремонт не имеет смысла

Если работа вместе с запчастями выходит дороже примерно половины стоимости сопоставимого нового бойлера, мастер скажет об этом до начала ремонта. Отдельный случай — пробой ТЭНа из-за сквозной коррозии: при снятии фланца мастер осматривает бак. Течь, ржавые потёки по корпусу и рыжая вода из крана значат, что прогорел и бак. Такой прибор заменяют целиком, замену бака мы не выполняем.

Что включает ремонт

Профессиональный ремонт водонагревателей при срабатывании защиты начинается с того, чтобы отделить бойлер от линии, и заканчивается проверкой, что защита работает:

1. Проверка бойлера отдельно от линии. Замер тока потребления и сравнение с паспортной мощностью.
2. Замер сопротивления изоляции ТЭНа мегаомметром: обычный мультиметр слабый пробой не показывает.
3. Прозвонка шнура, вилки и УЗО на кабеле.
4. Осмотр клеммной коробки, проводов и уплотнения фланца на влагу и нагар.
5. Проверка модуля у электронных моделей.
6. Замена или ремонт неисправного узла, осмотр анода и накипи при снятии фланца.
7. Контрольное включение с полным циклом нагрева и проверкой УЗО кнопкой TEST.

Сводный прайс по работам, когда водонагреватель выбивает автомат:

• Неисправность электроцепи — от 2 000 ₽
• Короткое замыкание — от 2 000 ₽
• Неисправен ТЭН — от 3 000 ₽
• Неисправен модуль управления — от 3 500 ₽

Все суммы указаны за работу, без стоимости запчастей. Итог мастер называет после диагностики и до начала работ. Если неисправность платы проявляется нерегулярно, может понадобиться доставка модуля или прибора в сервисный центр и обратно.

Прайс посмотрели — а в семье уже привыкли взводить автомат после каждого душа? Восстановление цепи от 2 000 ₽ — если прийти сейчас. Новый ТЭН от 3 000 ₽ и плата управления от 3 500 ₽ — если продолжать взводить.

Каждое срабатывание — это ток замыкания или утечки, который проходит через повреждённое место. Замыкание обжигает контакты и изоляцию, влага в клеммной коробке расползается дальше, микротрещина в оболочке ТЭНа растёт, а броски тока бьют по электронике. Но главное не деньги: пока причина не найдена, бойлер опасен. Работаем по всей России с 2005 года. Стоимость называем до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Взводить защиту раз за разом. Один раз — можно, повторное срабатывание означает неисправность.
• Ставить автомат большего номинала. Он защищает провод в стене, а не прибор.
• Отключать УЗО в щитке или обходить УЗО на шнуре. Утечка останется, исчезнет только защита от удара током.
• Держать рычаг автомата рукой, чтобы «прогреть» бойлер. Это прямой путь к пожару.
• Включать бойлер через удлинитель в другую розетку, где не выбивает. Неисправность переедет вместе с ним.
• Снимать крышку и искать причину самому. Сначала вилка из розетки, слив воды, а искать должен мастер с мегаомметром.
• Включать бойлер без воды, чтобы проверить, выбивает ли. ТЭН на воздухе сгорает за минуты.

Эксперт отвечает на ваши вопросы

Тарасов Денис Олегович

Руководитель направления «Ремонт водонагревателей». 14 лет в сервисе бытовой техники, 6 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество ремонта и профилактики. Знает все типы оборудования — накопительные и проточные, электрические и газовые модели. Консультирует по сложным случаям: замена ТЭНов и магниевых анодов, чистка от накипи, поломки термостатов и предохранительных клапанов.

Автомат выбило один раз, я его включил, и всё работает уже неделю. Нужно вызывать мастера?

Если срабатывание было единичным и совпало с понятной причиной, скорее всего, нет. Гроза, скачок напряжения, одновременно включённые стиральная машина, духовка и обогреватель — всё это объяснимо. Понаблюдайте. Но есть признаки, при которых стоит вызвать мастера даже после одного случая: в момент отключения был хлопок, на вилке или в розетке появился нагар, у бойлера пахло горелым, на корпусе снизу видны влажные пятна или ржавые потёки. Такие следы говорят о замыкании или влаге рядом с электрикой, и следующее срабатывание может закончиться хуже. Ещё один повод — если за последние месяцы бойлер стал греть медленнее, щёлкать и шипеть: это признаки накипи, которая готовит пробой ТЭНа. Проверка цепи и замер изоляции ТЭНа занимают несколько минут. Восстановление цепи стоит от 2 000 ₽, замена ТЭНа при пробое — от 3 000 ₽.

Выбивает, только когда одновременно работает стиральная машина. Бойлер сломан?

Скорее всего, нет, а линия перегружена. Бойлер на 2 кВт потребляет около 9 ампер, стиральная машина в режиме нагрева воды — ещё 8–10. Вместе это 17–19 ампер, а автомат на 16 ампер через несколько минут такой нагрузки срабатывает по тепловой защите. Это его работа. Решение — развести мощные приборы по разным линиям с отдельными автоматами. Это делает электрик, работу с проводкой мы не выполняем. Не пытайтесь решить вопрос автоматом на 25 ампер: провод в стене останется прежним и начнёт перегреваться. С нашей стороны есть одна проверка, которую стоит сделать: соответствует ли ток бойлера паспортному. Если после прошлого ремонта в нём стоит ТЭН большей мощности, бойлер сам потребляет больше, чем рассчитана линия. Тогда нужна замена нагревателя на паспортный — от 3 000 ₽.

УЗО на шнуре бойлера не срабатывает, а в щитке выбивает. Кто из них прав?

Возможно, оба. У устройств может быть разная чувствительность и скорость срабатывания. Если в щитке стоит УЗО на 10 миллиампер, а на шнуре — на 30, небольшая утечка через начинающийся пробой ТЭНа выбьет первое и не тронет второе. Второй вариант — УЗО на шнуре неисправно и не срабатывает вовсе. Это легко проверить кнопкой TEST: если после нажатия бойлер не отключается, защита на шнуре не работает, и прибор включать нельзя. Третий — выбивает в щитке из-за утечки в другом приборе на той же линии. Отделить его можно проверкой из раздела выше: вынуть вилку бойлера и посмотреть, держит ли защита. Если виноват бойлер, мастер замерит изоляцию ТЭНа мегаомметром. При пробое замена нагревателя от 3 000 ₽. При неисправном УЗО на шнуре его меняют, это работа от 2 000 ₽.

Слили воду из бойлера, потом включили — и сразу выбило автомат. Что случилось?

Вероятнее всего, ТЭН успел поработать без воды и сгорел. Нагреватель рассчитан на отдачу тепла в воду. На воздухе его оболочка раскаляется за минуты, спираль перегорает или замыкает на корпус, и автомат выбивает. Бывает и так: бак заполнили не до конца, в верхней части осталась воздушная подушка, и часть ТЭНа оказалась над водой. Ещё один вариант — после слива и заполнения подтекает фланец, и вода попала в клеммную коробку. Сейчас оставьте автомат выключенным, выньте вилку и не пытайтесь включить снова. Замена ТЭНа — от 3 000 ₽, при влаге в клеммах восстановление цепи — от 2 000 ₽. На будущее: после слива сначала откройте кран холодной воды на входе и горячий кран в смесителе, дождитесь ровной струи без воздуха, и только после этого включайте бойлер в сеть.

После грозы бойлер выбивает защиту сразу при включении в розетку. Что могло сгореть?

Если выбивает сразу при включении вилки, ещё до начала нагрева, подозреваемых два. Первый — УЗО на шнуре. Импульс от грозы может повредить его электронику, и оно либо замыкает, либо срабатывает ложно, утягивая за собой защиту в щитке. Замена — от 2 000 ₽. Второй — у электронных моделей плата управления. Импульс пробивает элементы блока питания, и на входе платы возникает замыкание. Ремонт модуля — от 3 500 ₽. У механических бойлеров без электроники после грозы чаще страдают только УЗО на шнуре и контакты. Внешне эти случаи неотличимы, поэтому не меняйте детали наугад: мастер прозвонит шнур и УЗО отдельно от бойлера, затем проверит плату. Если в вашем районе грозы и скачки напряжения обычное дело, стоит обсудить с электриком устройство защиты от перенапряжения в щитке: оно защищает сразу все приборы в квартире.

Выбивает не сразу, а через час-два работы бойлера. Почему так поздно?

Потому что проблема развивается с нагревом. Вариантов три. Первый — плохой контакт. Подгоревшая клемма в вилке, розетке или на самом автомате в щитке постепенно разогревается под током, и автомат срабатывает по тепловой защите, хотя ток бойлера нормальный. Проверьте вилку на нагар и потемнение. Если нагрета розетка или клемма автомата, это к электрику, если вилка или УЗО на шнуре — к нам, от 2 000 ₽. Второй — начинающийся пробой ТЭНа. Утечка через микротрещину в оболочке растёт по мере прогрева воды и расширения металла, и в какой-то момент превышает порог УЗО. Замена ТЭНа — от 3 000 ₽. Третий — перегрузка линии, которая наступает, когда к бойлеру через время добавляется другой прибор: стиральная машина начала греть воду, включился обогреватель. Вспомните, что ещё работало в момент отключения. Эта подсказка часто экономит половину диагностики.
