Если УЗО на шнуре бойлера сработало один раз после отключения света или грозы, его можно взвести кнопкой RESET. Если оно выбивает снова сразу, через минуты или с началом нагрева, больше не взводите. Выньте вилку из розетки, перекройте кран холодной воды на входе в бак и не пользуйтесь горячей водой из бойлера до проверки. Не пытайтесь убрать защиту, заменив вилку на обычную, и не включайте бойлер в другую розетку через удлинитель: утечка переедет вместе с прибором.
Главное здесь не цена, а безопасность. УЗО на шнуре — последний рубеж между пробитым ТЭНом и человеком под душем. Оно срабатывает, когда часть тока уходит мимо проводов: в воду, на корпус, в трубы. Если защита отключает бойлер, в большинстве случаев она права. А вот если она перестала срабатывать совсем, это опаснее любого частого отключения.
Как устроено УЗО на шнуре бойлера

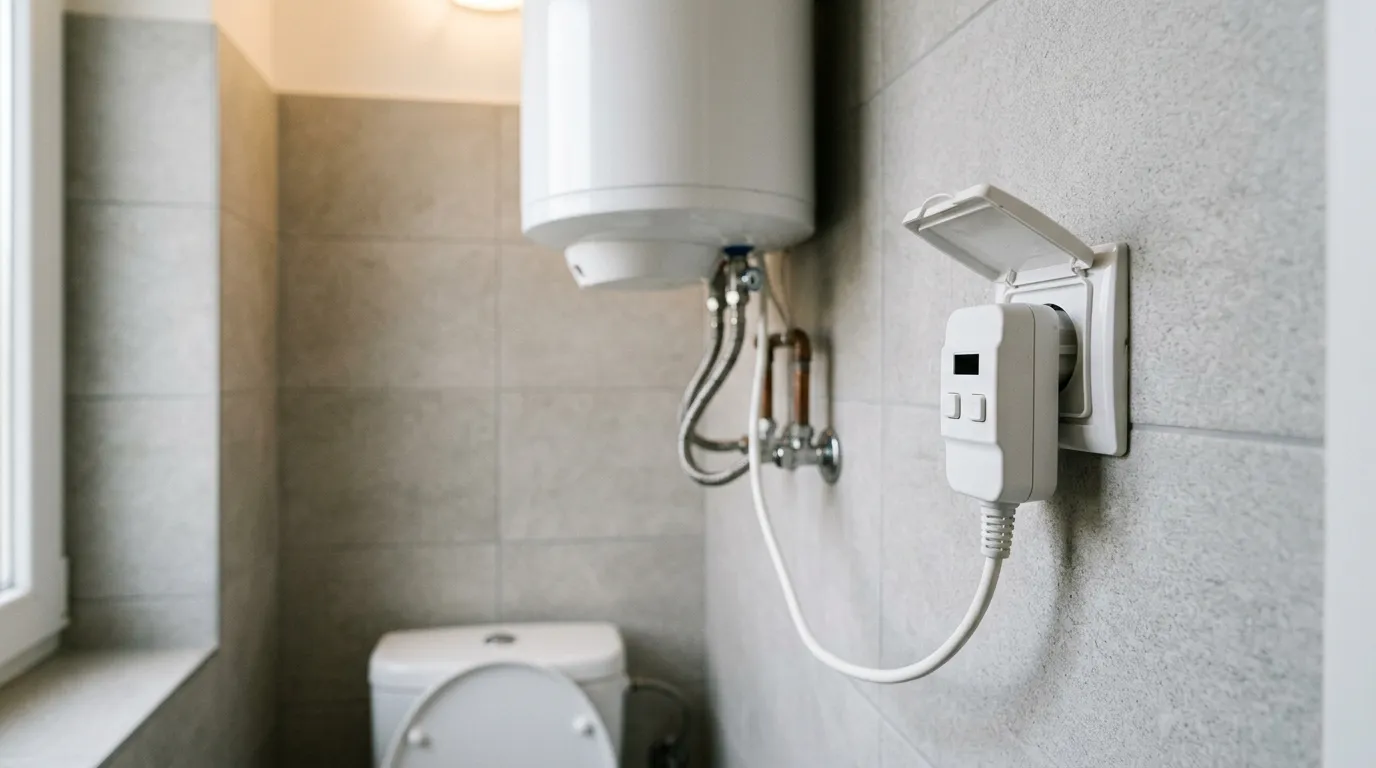

У большинства современных водонагревателей защитное устройство встроено в массивную вилку или стоит отдельным блоком на кабеле. На нём две кнопки: TEST и RESET, часто есть окошко или светодиод, показывающий, включена ли защита. Внутри УЗО постоянно сравнивает ток, который ушёл в бойлер по одному проводу, с током, вернувшимся по другому. В исправной цепи они равны. Если разница превысила порог — обычно 10 или 30 миллиампер, — значит, ток утекает мимо проводов, и УЗО разрывает цепь за доли секунды.
Кнопка TEST создаёт искусственную утечку и проверяет, что механизм срабатывает. Кнопка RESET взводит устройство обратно. Важная особенность: многие УЗО на шнурах бойлеров электронные и взводятся только при наличии напряжения в розетке. А часть из них специально отключается при любом пропадании света и после его возвращения ждёт, пока их взведут вручную. Это не поломка, а защитная функция: прибор не включается сам после аварии в сети.
Что значит, когда УЗО выбивает в разных ситуациях
Выключилось после отключения света и не включилось само
Штатная работа многих моделей. Нажмите RESET. Если окошко или светодиод показывают, что защита включена, и бойлер начинает греть, всё в порядке.
RESET не фиксируется, кнопка сразу выскакивает
Три возможных объяснения. В розетке нет напряжения, и электронное УЗО просто не может взвестись — проверьте автомат в щитке и розетку другим прибором. В цепи бойлера утечка есть прямо сейчас, и защита не даёт себя включить. Или неисправно само УЗО.
Выбивает сразу после взвода
Утечка присутствует постоянно, даже без нагрева. Чаще всего это влага в клеммной коробке бойлера, повреждённая изоляция шнура или сильный пробой ТЭНа, при котором спираль соединилась с оболочкой.
Выбивает через секунды или минуты после начала нагрева
Классическая картина начинающегося пробоя ТЭНа. Через микротрещину в оболочке в изоляционный наполнитель попадает вода. Пока нагреватель холодный, утечка мала, при нагреве она растёт и превышает порог.
Выбивает, когда открываете горячую воду
В бак заходит холодная вода, нагреватель включается или меняет режим, и утечка через повреждённую оболочку или подмокшие клеммы усиливается. Тоже признак пробоя или влаги.
Выбивает после душа, во влажном санузле
Конденсат оседает на вилке, в розетке или внутри корпуса бойлера у клемм, особенно если санузел плохо проветривается или подтекает фланец. Утечка возникает по влажной поверхности.
Выбивает редко, раз в несколько недель, без системы
Начальная стадия утечки, которая то появляется, то пропадает: небольшой пробой ТЭНа, периодически подмокающая клемма. Со временем срабатывания учащаются.
Кнопка TEST не отключает бойлер
Самый опасный вариант. УЗО неисправно и при реальной утечке не сработает. Бойлер нельзя включать до замены защиты.
| Что наблюдаете | Вероятная причина | Что делать / цена работы |
|---|---|---|
| Отключилось после пропадания света, RESET взводится | Штатная функция УЗО | Нажать RESET, ремонт не нужен |
| RESET не взводится, в розетке нет напряжения | Выключен автомат или неисправна линия | Проверить щиток; розетку и проводку — электрик |
| Выбивает через минуты после начала нагрева | Пробой ТЭНа | ТЭН от 3 000 ₽ |
| Выбивает сразу, на корпусе бойлера следы влаги | Вода в клеммной коробке | Неисправность электроцепи от 2 000 ₽ |
| Кнопка TEST не отключает прибор | Неисправно УЗО на шнуре | Замена от 2 000 ₽, не включать до ремонта |
| Выбивает при включении вилки, электронная модель | Утечка через плату или замыкание | Модуль от 3 500 ₽, замыкание от 2 000 ₽ |
Неисправности, из-за которых срабатывает УЗО
От дешёвых к дорогим. Цены — за работу, без стоимости запчастей.
Неисправность электроцепи — от 2 000 ₽
Сюда относятся и само УЗО на шнуре, и всё, что между ним и ТЭНом. Неисправное УЗО может срабатывать от малейших помех, не взводиться или, наоборот, перестать отключать прибор при утечке. Меняют его вместе со шнуром на комплект с теми же характеристиками: порогом срабатывания, номинальным током и типом. Вторая частая причина — вода в клеммной коробке из-за подтекающего фланца или конденсата: по влажной поверхности ток утекает на корпус. Третья — повреждённая изоляция шнура у ввода в корпус. Мастер устраняет утечку и обязательно ищет источник влаги, иначе история повторится.
Короткое замыкание — от 2 000 ₽
Проводник под напряжением коснулся корпуса или бака: перетёрлась изоляция, сместилась клемма, оплавился пластик после перегрева. УЗО срабатывает мгновенно, часто одновременно выбивает автомат в щитке. Мастер находит место замыкания, восстанавливает изоляцию и проверяет соседние элементы.
Неисправен ТЭН — от 3 000 ₽
Главная причина срабатывания УЗО на водонагревателе. Оболочку нагревателя разрушают накипь, под которой металл перегревается, коррозия после того, как растворился магниевый анод, и работа без воды. Через трещину вода попадает к спирали, и появляется утечка. Сначала небольшая — УЗО срабатывает изредка и только при нагреве, потом всё чаще. ТЭН с пробоем меняют, а при замене осматривают анод и накипь, иначе новый нагреватель повторит судьбу старого. Стоимость ТЭНа и анода зависит от модели и определяется после диагностики.
Неисправен модуль управления — от 3 500 ₽
В электронных бойлерах источником утечки может быть плата. Влага, оседающая на ней, скачки напряжения, выгоревшие элементы блока питания создают путь для тока на корпус. Признаки: УЗО выбивает сразу при включении вилки, ещё до начала нагрева, дисплей не загорается или сбоит. Прежде чем менять плату, мастер проверяет изоляцию ТЭНа и клеммы: их неисправность встречается чаще.
Бывает ли ложное срабатывание
Бывает, но реже, чем кажется. Единичное отключение в грозу, при скачке напряжения или после кратковременного пропадания света — нормальная реакция чувствительной электроники. Повторяющиеся срабатывания почти всегда имеют реальную причину, даже если бойлер при этом греет. Иногда утечка небольшая и лежит на границе порога: на УЗО с порогом 10 миллиампер она уже заметна, на 30 — ещё нет. Это не повод менять защиту на менее чувствительную. Это повод найти утечку, пока она небольшая. Замер изоляции ТЭНа мегаомметром отвечает на вопрос за несколько минут.
Когда ремонт не имеет смысла
Если работа вместе с запчастями выходит дороже примерно половины стоимости сопоставимого нового бойлера, мастер скажет об этом до начала ремонта. Если ТЭН пробит из-за сквозной коррозии, мастер осмотрит и бак: течь, ржавые потёки по корпусу и рыжая вода из крана значат, что прогорел и он. Такой прибор заменяют целиком, замену бака мы не выполняем.
Что включает ремонт
Профессиональный ремонт водонагревателей при срабатывании УЗО строится вокруг одного вопроса: откуда утекает ток и работает ли защита.
- Проверка УЗО на шнуре кнопкой TEST и прибором: срабатывает ли оно при заданном токе утечки.
- Замер сопротивления изоляции ТЭНа мегаомметром.
- Прозвонка шнура и проверка внутреннего заземления до корпуса и бака.
- Осмотр клеммной коробки и уплотнения фланца на влагу и следы подгорания.
- Проверка платы у электронных моделей.
- Замена неисправного узла, осмотр анода и накипи при снятии фланца.
- Контрольный нагрев с проверкой, что УЗО не срабатывает в работе и срабатывает по кнопке TEST.
Сводный прайс по работам, когда срабатывает УЗО на водонагревателе:
- Неисправность электроцепи — от 2 000 ₽
- Короткое замыкание — от 2 000 ₽
- Неисправен ТЭН — от 3 000 ₽
- Неисправен модуль управления — от 3 500 ₽
Все суммы указаны за работу, без стоимости запчастей. Итог мастер называет после диагностики и до начала работ. Если неисправность платы проявляется нерегулярно, может понадобиться доставка модуля или прибора в сервисный центр и обратно.
Чего нельзя делать
- Взводить УЗО раз за разом. Один раз после пропадания света — можно. Повторные срабатывания означают утечку.
- Менять вилку с УЗО на обычную вилку. Бойлер перестанет выбивать, но при пробое ТЭНа напряжение окажется на воде.
- Ставить УЗО с большим порогом срабатывания, чтобы «не выбивало». Утечка останется, защита станет слабее.
- Пользоваться бойлером, если кнопка TEST не отключает прибор. Защита неисправна.
- Сушить вилку или корпус феном на включённом приборе. Сначала вынуть вилку из розетки.
- Снимать крышку и искать утечку самому. Нужен мегаомметр и обесточенный прибор со слитой водой.
- Включать бойлер без воды, чтобы проверить, выбивает ли без неё. ТЭН без воды сгорает за минуты.
