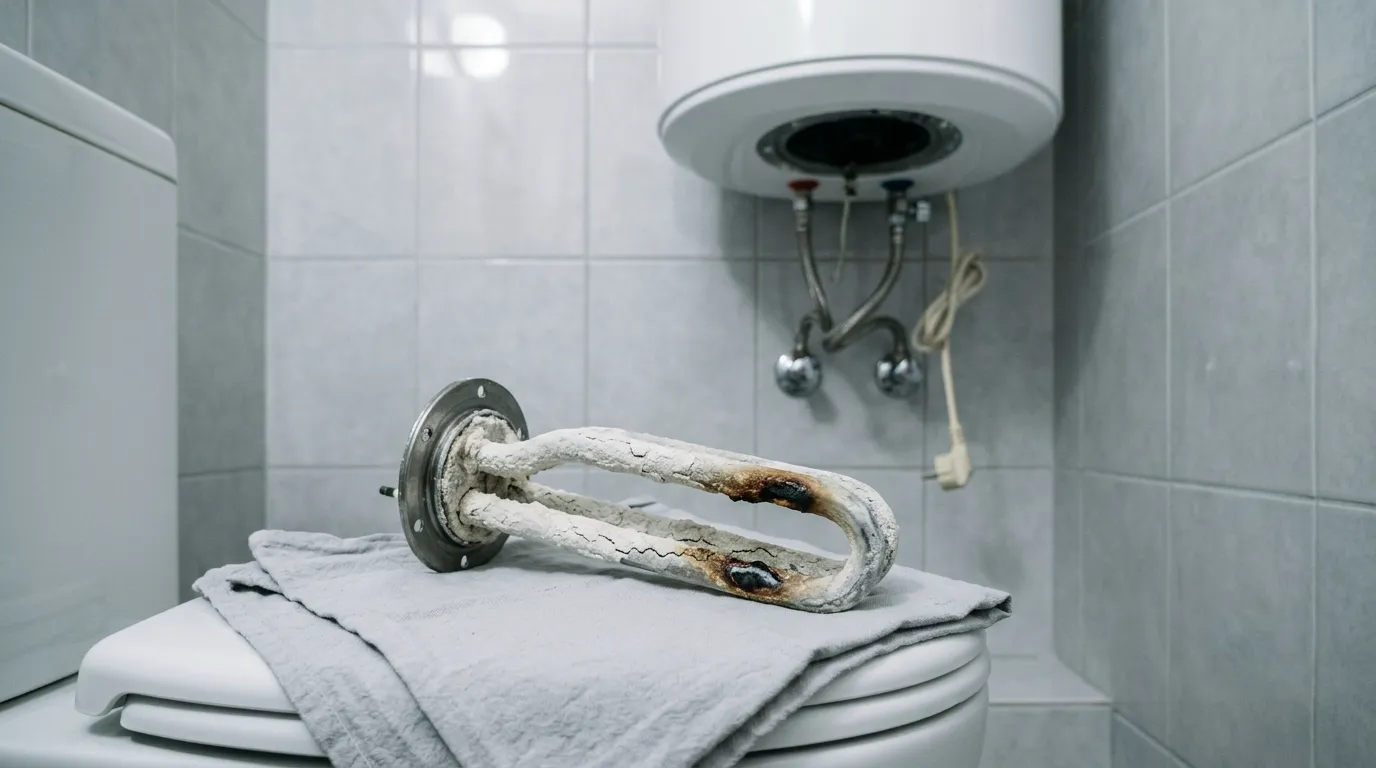

Отказ ТЭНа в водонагревателе: какие приметы видно без разборки и с чем их легко спутать

ТЭН — самая нагруженная деталь бойлера. Он годами работает в воде, покрывается накипью, нагревается и остывает тысячи раз. Рано или поздно он выходит из строя, и многие владельцы, заметив холодную воду, сразу покупают новый нагреватель. Часто зря: те же симптомы дают терморегулятор, термозащита, подгоревшая клемма или плата. Ниже — какие признаки действительно указывают на сгоревший ТЭН, какие только похожи на него, и как отличить одно от другого без разборки прибора.

ТЭН выходит из строя двумя способами, и они проявляются по-разному. Обрыв спирали — бойлер перестаёт греть, но ведёт себя спокойно. Пробой изоляции — ток уходит в воду и на корпус, выбивает УЗО, а вода может щипать. Второй вариант опасен: если бойлер выбивает УЗО или щиплет током, выключите автомат и не пользуйтесь прибором до проверки. Главное здесь не цена, а безопасность.

Как устроен ТЭН и как он выходит из строя

Трубчатый нагреватель — это металлическая трубка, внутри которой проходит спираль из сплава с высоким сопротивлением. Пространство между спиралью и трубкой заполнено изоляционным порошком, который пропускает тепло, но не пропускает ток. В бойлерах встречаются два типа. Мокрый ТЭН стоит прямо в воде. Сухой ТЭН вставлен в защитную колбу, и вода касается только колбы: такие нагреватели служат дольше и меняются без слива бака.

Отказ бывает трёх видов. Обрыв спирали: она перегорает, цепь разрывается, нагреватель не греет. Пробой изоляции: трубка прогорает или трескается, внутрь попадает вода, и ток уходит на корпус. Межвитковое замыкание: часть спирали замыкается, сопротивление падает, нагреватель перегревается. Главные виновники — накипь, под коркой которой ТЭН работает на перегреве, включение бойлера без воды и коррозия после того, как растворился магниевый анод.

Признаки обрыва спирали

Лампа нагрева горит, а вода холодная

На механических бойлерах лампа нагрева обычно подключена после терморегулятора, параллельно ТЭНу. Терморегулятор дал команду, лампа горит, но спираль разорвана, и тепло не выделяется. Вода не греется, поэтому терморегулятор не отключает нагрев, и лампа горит часами.

Электросчётчик не реагирует на бойлер

Выключите в квартире все мощные приборы и посмотрите на индикатор электронного счётчика. Затем включите бойлер автоматом. Исправный ТЭН на 1,5–2 кВт заметно ускорит мигание индикатора. Если при горящей лампе нагрева частота не меняется, ток через нагреватель не идёт.

Ошибка нагрева на дисплее

Электронные модели контролируют рост температуры. Если нагрев включён, а температура не растёт, плата выводит ошибку. Расшифровка кода — в инструкции к модели.

Плоский бойлер греет вдвое дольше

В плоских моделях обычно два нагревателя. Если отказал один, второй продолжает греть, но время нагрева вырастает примерно вдвое, и переключение режимов мощности ничего не меняет.

После включения без воды запахло окалиной

Если бойлер включили после слива, не наполнив бак, или в баке осталась воздушная подушка, ТЭН в воздухе раскаляется за минуты. Характерный запах раскалённого металла, иногда горелой резины прокладки, и после этого бойлер не греет.

Признаки пробоя изоляции

• Выбивает УЗО на шнуре или в щитке, особенно при включении нагрева или через несколько минут после него.
• Щиплет вода при касании крана, смесителя или ванны, покалывает под душем.
• Выбивает автомат при сильном пробое, когда спираль замыкает на трубку.
• Бойлер при этом может продолжать греть, если спираль цела. Это не делает ситуацию безопаснее.

Предвестники: ТЭН ещё работает, но уже на пределе

Нагреватель редко сгорает внезапно. Обычно этому предшествуют месяцы работы под коркой накипи, и у этого есть заметные признаки. Бойлер шипит, потрескивает и щёлкает во время нагрева, как чайник с накипью. Вода нагревается всё дольше при тех же настройках. В горячей воде появляются белые хлопья и песок. Защита от перегрева начинает иногда отключать нагрев без видимой причины. Если вы замечаете хотя бы два из этих признаков, ТЭН работает на перегреве, и чистка бака сейчас обойдётся дешевле, чем замена нагревателя потом.

С чем путают сгоревший ТЭН

Многие неисправности выглядят точно так же. Прежде чем покупать нагреватель, стоит их исключить.

• Подгоревшая клемма на выводе ТЭНа. Нагреватель цел, но ток до него не доходит. Лампа горит, вода холодная, счётчик не реагирует — всё как при обрыве.
• Выгоревшие контакты терморегулятора. Лампа нагрева не загорается вообще, вода холодная.
• Сработавшая термозащита. Нагрев отключён, пока её не сбросят или не заменят.
• Реле или датчик на плате у электронных моделей. Плата не подаёт питание на исправный ТЭН.
• Влага в клеммной коробке. Выбивает УЗО, как при пробое, но нагреватель исправен.
• Накипь без отказа ТЭНа. Бойлер греет долго и шумит, но нагреватель ещё работает.

Проверка по счётчику: как убедиться, что ТЭН не потребляет ток

Эта проверка не требует снимать крышку и касаться электрики, и её можно сделать за десять минут.

1. Убедитесь, что бак полон и вода в нём не нагрета до заданной температуры. Если вода горячая, откройте горячий кран на несколько минут, чтобы в бак зашла холодная.
2. Выключите в квартире всё, что заметно потребляет: чайник, духовку, стиральную машину, обогреватели. Холодильник и роутер можно оставить.
3. Посмотрите на индикатор электронного счётчика и запомните, как часто он мигает.
4. Включите автомат бойлера и поверните регулятор выше, чтобы лампа нагрева загорелась.
5. Сравните частоту миганий. Бойлер на 1,5–2 кВт — один из самых мощных приборов в доме, и при исправном нагревателе индикатор начнёт мигать в разы чаще.

Если лампа нагрева горит, а частота миганий не изменилась, ток через ТЭН не идёт: обрыв спирали или разомкнутая клемма. Если индикатор ускорился, нагреватель работает, и холодную воду стоит искать в другом месте — например, в перемычке между трубами или смесителе. У плоских моделей сравните режимы мощности: разница между половинной и полной мощностью должна быть заметна и на счётчике.

Лампа горит, а вода холодная, счётчик на бойлер не реагирует — или выбивает УЗО и щиплет вода? Похоже на отказ ТЭНа, но точно это покажет только замер: обрыв спирали, пробой изоляции или подгоревшая клемма выглядят снаружи одинаково.

Работаем по всей России с 2005 года. Мастер замерит ток потребления, прозвонит ТЭН и проверит его изоляцию мегаомметром, осмотрит клеммы, проверит терморегулятор, термозащиту и у электронных моделей плату. Если нагреватель действительно сгорел, заменит его на исправный с паспортными характеристиками и осмотрит бак, накипь и анод. Стоимость называем до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Неисправности и цены

От дешёвых к дорогим. Цены — за работу, без стоимости запчастей.

Неисправность электроцепи — от 2 000 ₽

Самый частый «двойник» сгоревшего ТЭНа. Клемма на выводе окисляется и подгорает, нагреватель цел, а ток до него не доходит. Если такую клемму не восстановить, она со временем прожжёт вывод нагревателя, и тогда его придётся менять.

Неисправен термодатчик или терморегулятор — от 2 100 ₽

Выгоревшие контакты терморегулятора не замыкают цепь ТЭНа, неисправный датчик электронной модели не даёт плате включить нагрев. Нагреватель исправен.

Неисправен термопредохранитель — от 2 200 ₽

Сработавшая или изношенная термозащита разрывает цепь нагрева. Часто она срабатывает именно из-за того, что ТЭН под накипью перегревается, поэтому мастер обязательно оценивает и нагреватель.

Неисправен ТЭН — от 3 300 ₽

Обрыв спирали, пробой изоляции или межвитковое замыкание. Нагреватель меняют на исправный с паспортной мощностью для вашей модели, в плоских бойлерах — только неисправный, если второй в хорошем состоянии. Стоимость самого ТЭНа зависит от модели и определяется после диагностики.

Неисправен модуль управления — от 3 500 ₽

У электронных моделей реле на плате включает ТЭН. Если оно подгорело, нагреватель цел, но не получает питания. Прежде чем менять плату, мастер проверяет ТЭН и датчик.

Засор внутренней камеры — от 4 000 ₽

Толстая накипь и осадок на дне — главная причина прогара нагревателей. Если при замене ТЭНа бак не почистить, новый нагреватель окажется в тех же условиях. Замена анода отсутствует в прайсе, её стоимость определяется после диагностики.

Почему новый ТЭН иногда сгорает так же быстро

Нагреватель редко сгорает «от старости». Чаще его губят конкретные причины, и если их не устранить, новый ТЭН повторит судьбу старого. Толстый слой накипи и осадка на дне бака: новый нагреватель быстро обрастает и работает на перегреве. Растворившийся магниевый анод: коррозия переключается на ТЭН и бак. Включение бойлера после слива без полного заполнения: новый нагреватель сгорает за минуты. Подгоревшая клемма: она прожигает вывод нового ТЭНа так же, как старого. Нагреватель не той мощности: перегрев и перегрузка контактов. Поэтому при замене ТЭНа мастер всегда смотрит на бак, анод и клеммы, а после установки заполняет бак без воздуха.

Когда ремонт не имеет смысла

Если работа вместе с запчастями выходит дороже примерно половины стоимости сопоставимого нового бойлера, мастер скажет об этом до начала ремонта. При снятии ТЭНа видно состояние бака изнутри: если стенки поражены коррозией, анода нет, а из крана шла рыжая вода, бак на очереди. Такой прибор заменяют целиком, замену бака мы не выполняем.

Что включает ремонт

Профессиональный ремонт водонагревателей при подозрении на сгоревший ТЭН начинается с подтверждения диагноза, а не с замены:

1. Замер тока потребления и сравнение с паспортной мощностью.
2. Прозвонка ТЭНа и проверка изоляции мегаомметром.
3. Осмотр клемм на выводах нагревателя.
4. Проверка терморегулятора, термозащиты, у электронных моделей — реле и датчика.
5. Слив бака и снятие фланца при замене, осмотр накипи, осадка и анода.
6. Замена ТЭНа на исправный с паспортными характеристиками, при необходимости чистка бака.
7. Заполнение бака без воздуха и контрольный цикл нагрева.

Сводный прайс по работам, когда есть признаки сгоревшего ТЭНа:

• Неисправность электроцепи — от 2 000 ₽
• Неисправен термодатчик или терморегулятор — от 2 100 ₽
• Неисправен термопредохранитель — от 2 200 ₽
• Неисправен ТЭН — от 3 300 ₽
• Неисправен модуль управления — от 3 500 ₽
• Засор внутренней камеры — от 4 000 ₽

Все суммы указаны за работу, без стоимости запчастей. Итог мастер называет после диагностики и до начала работ. Если неисправность электроники проявляется нерегулярно, может понадобиться доставка модуля или прибора в сервисный центр и обратно.

Прайс посмотрели — и уже присматриваете новый ТЭН по совету знакомых? Клемма от 2 000 ₽ или терморегулятор от 2 100 ₽ — если выяснится, что нагреватель цел. Новый ТЭН от 3 300 ₽ и чистка камеры от 4 000 ₽ — если поменять его вслепую и не убрать причину прогара.

Примерно одинаковые снаружи неисправности стоят по-разному. Подгоревшая клемма прожжёт вывод и нового нагревателя, залипший терморегулятор не даст ему включиться, а накипь на дне бака за год-два сожжёт его так же, как старый. Замер тока и прозвонка занимают несколько минут и показывают, что действительно нужно менять, а что — просто восстановить. Работаем по всей России с 2005 года. Стоимость называем до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Пользоваться бойлером, если выбивает УЗО или щиплет вода. Это признак пробоя ТЭНа.
• Покупать ТЭН без диагностики. Часто виновата клемма, терморегулятор или защита.
• Ставить нагреватель другой мощности, «похожий по размеру».
• Включать бойлер после слива, не заполнив бак. Сначала горячий кран до ровной струи без воздуха.
• Менять ТЭН, не почистив бак от толстого слоя накипи и осадка.
• Снимать фланец, не обесточив прибор и не слив воду.
• Перемыкать термозащиту, чтобы проверить, греет ли ТЭН.

Эксперт отвечает на ваши вопросы

Тарасов Денис Олегович

Руководитель направления «Ремонт водонагревателей». 14 лет в сервисе бытовой техники, 6 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество ремонта и профилактики. Знает все типы оборудования — накопительные и проточные, электрические и газовые модели. Консультирует по сложным случаям: замена ТЭНов и магниевых анодов, чистка от накипи, поломки термостатов и предохранительных клапанов.

Лампа нагрева горит, а вода холодная. Это точно сгорел ТЭН?

Это самый характерный признак, но не стопроцентный. Горящая лампа означает, что терморегулятор дал команду на нагрев, а холодная вода — что ток через нагреватель не идёт. Причин две, и выглядят они одинаково. Первая — обрыв спирали ТЭНа, замена от 3 300 ₽. Вторая — отгоревшая или окисленная клемма на выводе нагревателя: сам ТЭН цел, а контакт разомкнут. Восстановление — от 2 000 ₽. Проверить, что ток действительно не идёт, можно по электросчётчику: выключите другие мощные приборы и включите бойлер. Если индикатор счётчика не ускоряется, ТЭН не потребляет ток. А различить обрыв и клемму можно только сняв крышку. Поэтому не покупайте нагреватель заранее. Если причина в клемме, её восстановят за один визит. Если в ТЭНе, мастер подберёт новый с паспортными характеристиками и заодно проверит клемму, иначе она сожжёт и новый нагреватель.

Бойлер греет нормально, но выбивает УЗО. Может ли ТЭН быть «наполовину» сгоревшим?

Да, и это как раз самый опасный вариант. Спираль внутри цела, поэтому нагреватель греет. Но трубка уже прогорела или треснула, внутрь попала вода, и часть тока уходит через неё на корпус и в воду бака. УЗО замечает эту утечку и отключает прибор. Часто утечка небольшая на холодном ТЭНе и растёт при нагреве, поэтому защита срабатывает не сразу, а через несколько минут работы. Пользоваться бойлером нельзя: если УЗО однажды не сработает, напряжение окажется на воде в кране. Бытовой мультиметр такой пробой может не увидеть, мастер проверяет изоляцию мегаомметром. Если пробой подтверждён, ТЭН меняют — от 3 300 ₽. Бывает, что УЗО выбивает не из-за ТЭНа, а из-за влаги в клеммной коробке или повреждённого шнура. Это от 2 000 ₽. Поэтому сначала диагностика, потом замена.

Как отличить сгоревший ТЭН от ТЭНа, который просто зарос накипью?

По тому, греет ли он вообще. ТЭН под накипью работает: бойлер нагревает воду, хоть и медленнее, шипит, потрескивает, в воде появляются белые хлопья. Электросчётчик при включении бойлера заметно ускоряется, потому что нагреватель потребляет полный ток. Сгоревший ТЭН с обрывом не греет совсем: вода холодная, счётчик на бойлер не реагирует, а шипения нет, потому что нечему кипеть. Пробитый ТЭН может греть, но выбивает УЗО. Важно, что накипь — это стадия перед отказом: под толстой коркой нагреватель работает на перегреве и в какой-то момент прогорает. Поэтому шипящий бойлер лучше почистить, пока ТЭН жив. Чистка камеры — от 4 000 ₽, замена прогоревшего нагревателя — от 3 300 ₽. На ранней стадии обходятся одной чисткой, на поздней нужно и то и другое.

Включили бойлер после слива, запахло горелым, теперь не греет. ТЭН сгорел?

С большой вероятностью да. Нагреватель рассчитан на отдачу тепла в воду. В воздухе он за несколько минут раскаляется, спираль перегорает, а оболочка может деформироваться. Запах, который вы почувствовали, — это раскалённый металл и, возможно, прокладка фланца. Но есть ещё один вариант: успела сработать термозащита, и ТЭН цел. Тогда нагрев не пойдёт, пока защиту не сбросят. Что сделать сейчас: выключите бойлер, откройте горячий кран и дождитесь, пока бак заполнится полностью, до ровной струи без воздуха. Сбросьте защиту, если кнопка снаружи и описана в инструкции. Если бойлер не начал греть, вызывайте мастера. Замена ТЭНа — от 3 300 ₽, проверка и сброс защиты — от 2 200 ₽. Прокладку фланца после перегрева обычно меняют, чтобы он не подтекал к клеммам.

Сколько обычно служит ТЭН в бойлере?

Одной цифры нет: срок службы определяют условия, а не календарь. Главное — жёсткость воды и чистки. На мягкой воде, при температуре 55–60 градусов, с регулярной чисткой и живым анодом нагреватель может работать много лет. На жёсткой воде, при максимальной температуре и без обслуживания толстая корка накипи набирается за год-два, и ТЭН под ней может прогореть значительно раньше. Сильно сокращают срок работы включение бойлера без воды, частые скачки напряжения и растворившийся анод. Сухие ТЭНы в защитной колбе обычно живут дольше мокрых, потому что вода не касается самого нагревателя. Продлить жизнь ТЭНа проще всего профилактикой: держать 55–60 градусов, чистить бак на жёсткой воде раз в год, на мягкой — раз в два-три года и проверять анод. Чистка камеры — от 4 000 ₽, и это обычно дешевле, чем замена нагревателя от 3 300 ₽ плюс стоимость самой детали.

У меня «сухой» ТЭН в колбе. Он тоже сгорает?

Сгорает, но реже и по другим причинам. Сухой нагреватель вставлен в защитную колбу, и вода касается только её, поэтому накипь откладывается на колбе, а не на самом ТЭНе, и пробой изоляции на воду практически исключён. Но у сухих ТЭНов свои слабые места. Если колба покрылась толстой коркой накипи, тепло от нагревателя уходит хуже, он перегревается внутри колбы и может перегореть. Отказ обычно выглядит как обрыв: бойлер не греет, лампа горит, счётчик не реагирует. Плюс у таких моделей: замена нагревателя выполняется без слива бака, потому что он вынимается из колбы, а вода остаётся внутри. Замена ТЭНа — от 3 300 ₽. Колбу при этом стоит почистить от накипи, иначе новый нагреватель окажется в тех же условиях. Если корка толстая, чистка камеры — от 4 000 ₽.
