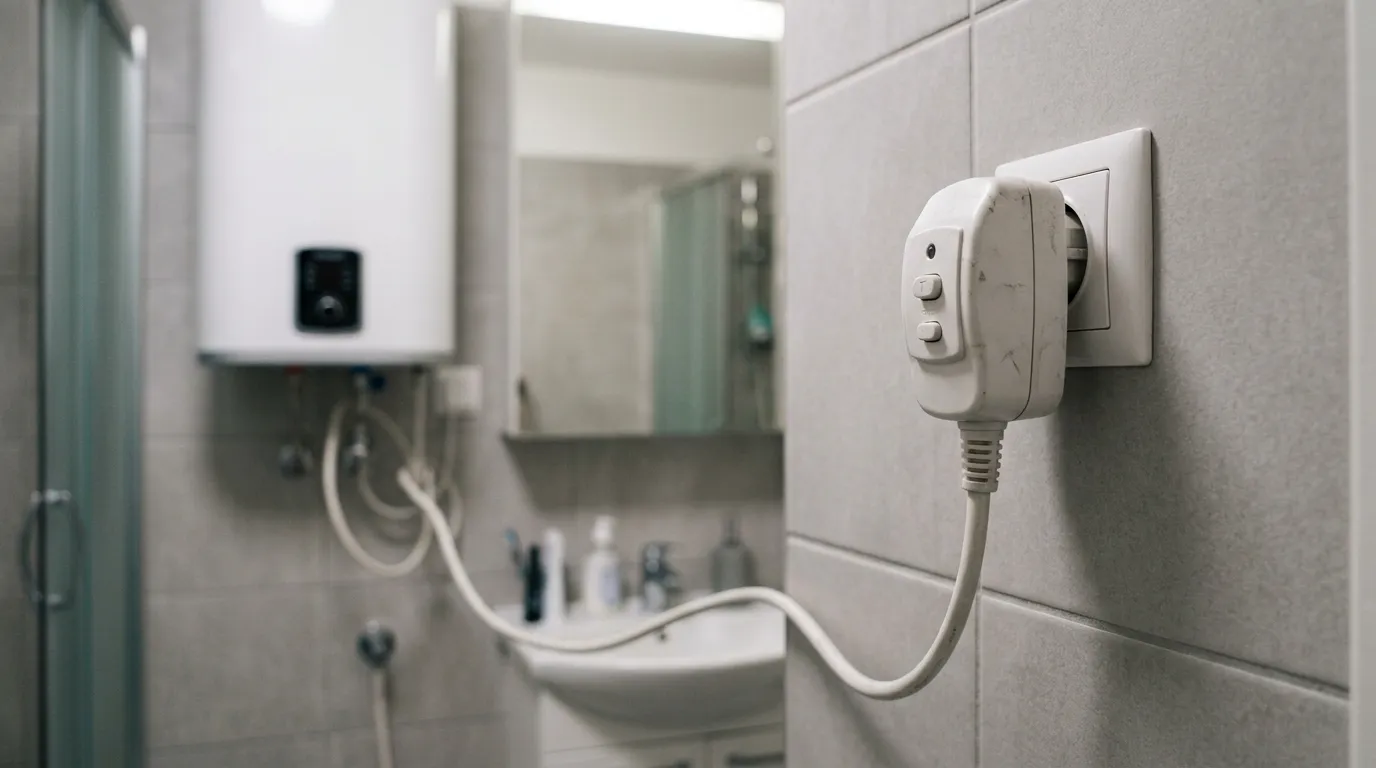

На шнуре большинства водонагревателей стоит блок УЗО — устройство защитного отключения с кнопками TEST и RESET и индикатором. Оно отключает бойлер при утечке тока и защищает от удара током. Иногда УЗО перестаёт взводиться: кнопка RESET не фиксируется, индикатор не загорается, или защита выбивает сразу после нажатия. Причин всего три группы: в розетке нет напряжения, в бойлере есть утечка тока, или неисправен сам блок УЗО. Ниже — как их различить и что делать в каждом случае.
Главное здесь не цена, а безопасность. Никогда не отрезайте блок УЗО и не ставьте вместо него обычную вилку, чтобы «обойти» проблему: утечка останется, а защита от удара током пропадёт. Если УЗО выбивает сразу после взвода, выньте вилку, посмотрите, нет ли воды под бойлером, и если есть — перекройте холодную воду. Не включайте бойлер до проверки.
Как работает УЗО на шнуре
УЗО постоянно сравнивает ток, который идёт к бойлеру, и ток, который возвращается. Если часть тока уходит в сторону — на корпус, в воду, в заземление, — значит, где-то утечка, и УЗО мгновенно отключает питание. Кнопка TEST имитирует утечку, чтобы проверить, что защита работает. Кнопка RESET включает питание снова. Во многих инструкциях описан одинаковый порядок: нажать TEST — индикатор должен погаснуть, затем RESET — индикатор должен загореться. Если тест не проходит, инструкции Electrolux, Zanussi и Royal Thermo прямо говорят, что нужен ремонт.
Причина 1. В розетке нет напряжения
Многие блоки УЗО на шнуре не взводятся без напряжения: кнопка RESET просто не фиксируется, если в розетке нет тока. Поэтому первое, что стоит проверить, — розетку и автомат. Включите в эту розетку другой прибор. Проверьте автомат в щитке: он мог отключиться от скачка или грозы. Если напряжения нет, дело не в бойлере, и проверять нужно проводку, розетку или щиток — это работа электрика.
Причина 2. В бойлере есть утечка тока
Если RESET нажимается, индикатор загорается, но сразу гаснет, либо УЗО выбивает при включении нагрева, в бойлере утечка. Самые частые источники:
- Пробой изоляции ТЭНа. Оболочка нагревателя прогорела, и ток уходит в воду и на корпус. Часто это следствие накипи или включения без воды.
- Вода на клеммах. Подтекающая прокладка фланца пускает воду к клеммам под нижней крышкой.
- Повреждённый шнур или вилка. Изоляция перетёрлась, оплавилась или намокла.
- Влага в электронике у моделей с платой.
Если УЗО выбивает только при включении нагрева, а при выключенном нагреве держится, это почти наверняка ТЭН или клеммы нагревателя.
Причина 3. Неисправен сам блок УЗО
Блок УЗО тоже ломается: механизм кнопки RESET изнашивается, внутрь попадает влага, электроника блока выходит из строя после скачка напряжения. Признаки — при нормальном напряжении в розетке и отсутствии утечки кнопка не фиксируется, кнопка TEST не отключает питание, блок греется или внутри слышен треск. В инструкции Timberk к серии SWH FSE1 описана проверка: если при нажатии TEST напряжение не отключается или индикатор продолжает гореть, УЗО работает некорректно, а если после RESET напряжение не подаётся, некорректно работает водонагреватель, и в обоих случаях нужно отключить его от сети и обратиться в сервис.
УЗО на вилке и УЗО в щитке
У многих бойлеров защита стоит прямо на шнуре, но в квартире может быть и своё УЗО или дифавтомат в щитке на линии бойлера. Если выбивает защита в щитке, а блок на вилке продолжает гореть, утечка может быть как в бойлере, так и в самой линии или в других приборах на ней. Если выбивает блок на вилке, а щиток в порядке, утечка почти наверняка в бойлере или в его шнуре. Если после отключения света не взводится именно блок на шнуре, а автомат в щитке включён, проверьте розетку другим прибором. Разобраться, какая защита срабатывает и почему, помогает простое правило: сначала смотрим, что отключилось, потом — что ещё подключено к этой линии.
В другой розетке бойлер работает — значит, всё в порядке?
Не обязательно. Иногда владельцы замечают, что в одной розетке УЗО выбивает, а в другой — нет. Чаще всего разница в заземлении: в розетке с заземлением ток утечки уходит через заземляющий провод, и УЗО его видит и отключает питание. В розетке без заземления ток утечки остаётся на корпусе и в воде, и защита может не сработать, пока ток не пойдёт через человека. То есть бойлер, который «нормально работает» в розетке без заземления, на деле не исправен, а просто лишён защиты. Многие производители прямо требуют подключать бойлер только к заземлённой розетке и предупреждают, что без заземления УЗО может не сработать.
Особенности отдельных марок
У некоторых моделей блок УЗО — это не просто защита. У Timberk серии SWH FSE1, по инструкции, на блоке УЗО расположены дисплей и кнопки управления, а в шнур встроен температурный датчик, поэтому менять шнур и изменять его длину запрещено, а заменяют его только в авторизованном сервисе. На дисплее этого блока бойлер показывает и проблемы с сетью: код E6 — напряжение выше 300 В, E7 — ниже 145 В. У Stiebel Eltron и AEG вилки вообще нет: бойлер подключается стационарно, а защиту от утечки ставят в щитке.
Порядок проверки
- Проверьте розетку другим прибором и автомат в щитке.
- Выньте вилку и осмотрите её, шнур и блок: нет ли оплавления, трещин, следов влаги.
- Посмотрите под бойлер: нет ли воды под нижней крышкой и на полу.
- Вставьте вилку и нажмите RESET. Если индикатор загорелся, нажмите TEST — он должен погаснуть.
- Если УЗО взвелось, включите нагрев и понаблюдайте: выбивает ли защита при нагреве.
- Если не взводится при исправной розетке или выбивает снова — выньте вилку и вызовите мастера.
| Что видно | Вероятная причина | Кто устраняет / цена работы |
|---|---|---|
| Другой прибор в розетке тоже не работает | Нет напряжения, автомат | Электрик |
| RESET не фиксируется при исправной розетке | Неисправен блок УЗО | Шнур с УЗО от 2 000 ₽ |
| Взводится и сразу выбивает | Утечка: ТЭН, клеммы, шнур | Цепь от 2 000 ₽, ТЭН от 3 000 ₽ |
| Выбивает только при включении нагрева | Пробой ТЭНа, клеммы нагревателя | ТЭН от 3 000 ₽ |
| Под бойлером вода | Течь фланца на клеммы | Замыкание от 2 000 ₽, переустановка фланца |
| УЗО взвелось, дисплей тёмный | Плата управления | Модуль от 3 500 ₽ |
Работы и цены
От дешёвых к дорогим. Цены — за работу, без стоимости запчастей.
Неисправность электроцепи — от 2 000 ₽
Замена шнура с блоком УЗО на подходящий по модели, восстановление подгоревших или подмокших клемм. Блок подбирают по мощности бойлера и характеристикам, указанным производителем.
Короткое замыкание — от 2 000 ₽
Поиск и устранение замыкания внутри бойлера: в проводке, на клеммах, из-за воды из-под фланца. Если течёт фланец, его переустанавливают с новой прокладкой.
Неисправен ТЭН — от 3 000 ₽
Замена нагревателя с пробитой изоляцией — самая частая причина того, что УЗО выбивает сразу после взвода или при включении нагрева. Стоимость самого ТЭНа зависит от модели и определяется после диагностики.
Неисправен модуль управления — от 3 500 ₽
Ремонт платы, если после взвода УЗО дисплей остаётся тёмным или защита выбивает из-за влаги в электронике.
Почему УЗО нельзя «обходить»
Бойлер работает рядом с водой, и корпус, трубы и вода в кране могут оказаться под напряжением при утечке. УЗО — единственное, что в этот момент отключает питание за доли секунды. Если отрезать его и поставить обычную вилку, бойлер, возможно, заработает, но утечка никуда не денется: ток пойдёт через воду и через человека под душем. Кроме того, многие производители прямо указывают, что без заземления УЗО может не сработать, и требуют подключать бойлер только к заземлённой розетке. Поэтому если УЗО не взводится или выбивает, это сигнал искать причину, а не избавляться от защиты.
Как не допустить
Раз в месяц нажимайте TEST на блоке УЗО, чтобы убедиться, что защита работает, и сразу взводите его кнопкой RESET. Подключайте бойлер к розетке с заземлением на своём автомате, в сухом месте, без удлинителей. Не допускайте, чтобы шнур перегибался, зажимался мебелью или лежал в воде. Устраняйте течь из-под фланца сразу. Чистите бак от накипи по графику: толстая корка — одна из главных причин пробоя ТЭНа. Защитите линию от скачков напряжения реле напряжения, а в грозу, как советуют инструкции некоторых марок, отключайте бойлер от сети.
Что сообщить мастеру
Перепишите модель бойлера с таблички. Опишите, что происходит: кнопка RESET не фиксируется, индикатор не загорается, УЗО выбивает сразу или при включении нагрева. Отметьте, работает ли другой прибор в той же розетке, есть ли вода под бойлером, были ли гроза или отключение света. Если на блоке УЗО есть дисплей, перепишите код. Укажите, выбивает ли защита в щитке или только блок на вилке, и не пробовали ли включать бойлер в другую розетку. Эти сведения помогут мастеру сразу понять, нужен ли новый шнур с УЗО или искать утечку в бойлере, и взять с собой подходящий комплект и мегаомметр для замера изоляции.
Что включает ремонт
Профессиональный ремонт водонагревателей, у которых не взводится УЗО, проходит по порядку:
- Проверка напряжения в розетке и на линии.
- Осмотр вилки, шнура и блока УЗО.
- Проверка УЗО кнопками TEST и RESET.
- Замер изоляции ТЭНа мегаомметром.
- Осмотр клемм и поиск влаги под крышкой.
- Замена шнура с УЗО или ТЭНа, устранение течи.
- Контрольное включение и проверка защиты.
Сводный прайс по работам, когда не взводится УЗО:
- Неисправность электроцепи — от 2 000 ₽
- Короткое замыкание — от 2 000 ₽
- Неисправен ТЭН — от 3 000 ₽
- Неисправен модуль управления — от 3 500 ₽
Все суммы указаны за работу, без стоимости запчастей. Розетку, проводку и щиток проверяет электрик. Итог мастер называет после диагностики и до начала работ.
Чего нельзя делать
- Отрезать блок УЗО и ставить обычную вилку.
- Взводить УЗО снова и снова, если оно выбивает.
- Подключать бойлер к розетке без заземления.
- Использовать удлинители и переносные розетки.
- Разбирать блок УЗО самостоятельно.
- Менять шнур у моделей, где в него встроен датчик, без сервиса.
- Пользоваться бойлером, если под ним вода, а УЗО выбивает.
