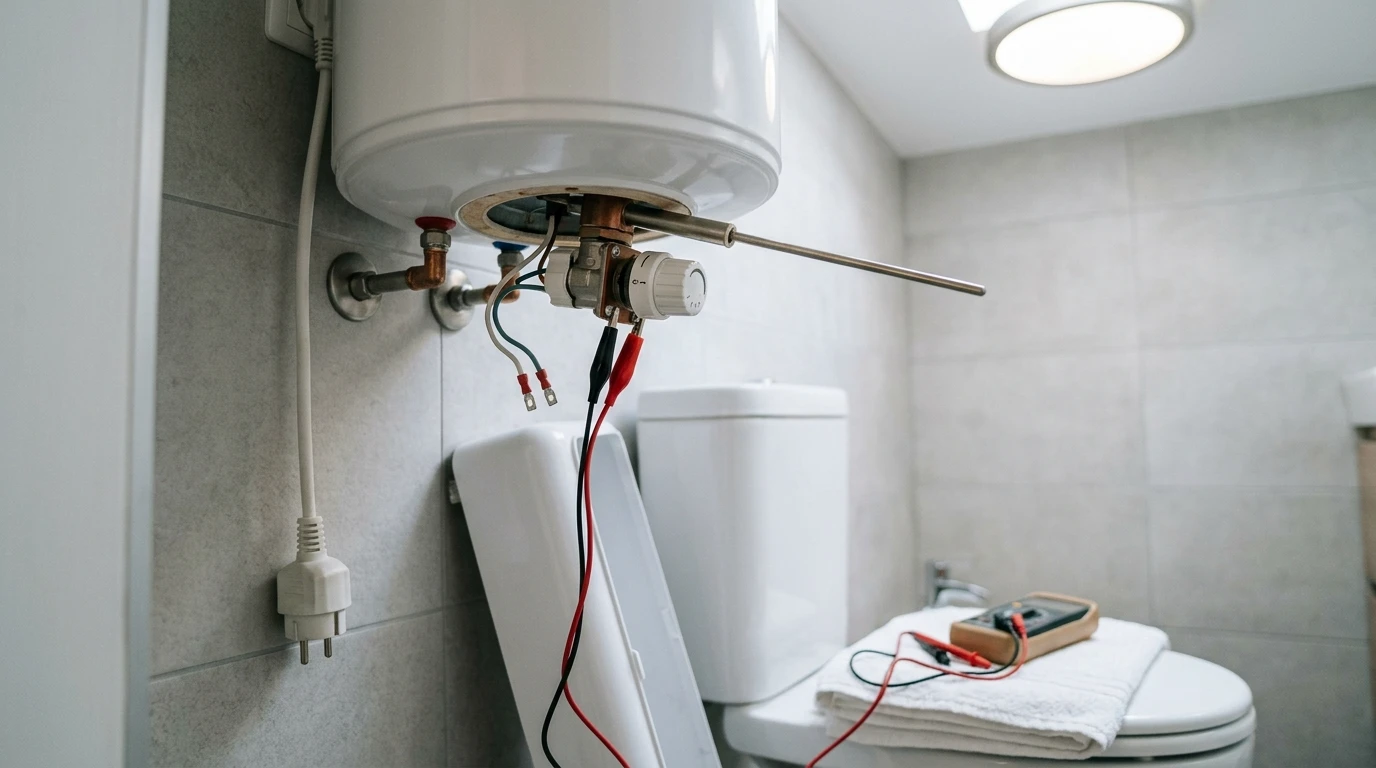

Исправен ли терморегулятор: что показывает прозвонка на холодном баке и при нагреве

Терморегулятор — деталь, которая включает и отключает ТЭН по температуре воды. Когда бойлер перестаёт греть или, наоборот, гонит кипяток, подозрение почти всегда падает на него или на нагреватель. Отличить одно от другого можно прозвонкой: у исправного терморегулятора контакты замкнуты, пока вода холоднее заданной, и размыкаются, когда она нагрелась. Ниже — как проверить это безопасно, что означают показания мультиметра и чем отличается проверка электронного датчика.

Терморегулятор проверяют только на полностью обесточенном приборе: автомат в щитке выключен, вилка вынута. Под крышкой бойлера клеммы, которые при подключённом приборе находятся под сетевым напряжением, а рядом вода. Никаких замеров на работающем бойлере. Если вы не уверены в своих силах, вызовите мастера: главное здесь не экономия, а безопасность.

Какие бывают терморегуляторы

Стержневой

Самый распространённый в механических бойлерах. Длинный тонкий стержень входит в металлическую гильзу на фланце, внутри него биметаллическая система, которая при нагреве размыкает контакты. Ручка настройки выведена на корпус.

Капиллярный

Вместо стержня — тонкая трубка с заполнением, которая идёт в гильзу. При нагреве давление внутри растёт и переключает контакты. Капилляр легко пережать или надломить при сборке.

Совмещённый с термозащитой

В одном корпусе и рабочий терморегулятор, и защита от перегрева с кнопкой сброса. Проверять нужно обе части: цепь может быть разорвана именно защитой.

Электронный датчик

В моделях с дисплеем температуру измеряет датчик, сопротивление которого меняется с нагревом, а решение о включении ТЭНа принимает плата. Прозвонить «на щелчок» его нельзя, проверяют сопротивление.

Что понадобится

• Мультиметр с режимом прозвонки или диапазоном 200 Ом, для электронного датчика — диапазон 20 кОм.
• Отвёртка под винты нижней крышки.
• Телефон, чтобы сфотографировать подключение проводов до разборки.
• Термометр, чтобы знать реальную температуру воды в баке.

Проверка механического терморегулятора

1. Обесточьте бойлер: автомат в щитке, затем вилка из розетки. Подождите несколько минут.
2. Снимите нижнюю крышку по инструкции к модели. Воду сливать не нужно.
3. Сфотографируйте подключение всех проводов на фланце.
4. Отсоедините провода от клемм терморегулятора, иначе прибор покажет сопротивление всей цепи.
5. Поставьте ручку на максимум. Если вода в баке холоднее максимальной настройки, контакты должны быть замкнуты: мультиметр покажет около нуля или запищит.
6. Медленно поворачивайте ручку к минимуму. В какой-то момент должен раздаться щелчок, и цепь разорвётся — на экране появится «1» или «OL». Это значит, что механизм работает.
7. Проверьте термозащиту отдельно, если она в том же корпусе: её контакты в рабочем состоянии тоже должны прозваниваться.
8. Осмотрите контакты и клеммы: нагар, оплавленная изоляция, потемнение говорят о плохом контакте, даже если цепь звонится.
9. Соберите всё по фото, затяните клеммы, подключите заземление. Перед включением убедитесь, что бак полон.

Проверка работает, когда вода в баке уже нагрета хотя бы до 40–50 градусов: тогда при повороте ручки к минимуму терморегулятор обязан разомкнуться. Если вода ледяная, контакты будут замкнуты в любом положении, и это нормально.

Как читать результат

Цепи нет ни в одном положении ручки

Контакты не замыкаются: они выгорели, механизм заклинил, или в этом же корпусе сработала защита от перегрева. Бойлер не греет, лампа нагрева не загорается. Нужна замена терморегулятора или сброс и проверка защиты.

Цепь есть всегда, даже когда вода горячее заданной

Контакты залипли и не размыкаются. Это самый опасный вариант: нагрев не выключается, вода перегревается, и всё держится на термозащите и предохранительном клапане. Пользоваться бойлером до замены нельзя.

Размыкается, но не там, где должен

Щелчок происходит, когда ручка уже почти на минимуме, или наоборот. У терморегулятора ушла калибровка: он отключает нагрев раньше или позже нужного. Отсюда недогрев или перегрев воды.

Цепь звонится, но контакты в нагаре

Терморегулятор ещё работает, но соединение с большим сопротивлением греется под током. Это приводит к подгоранию клемм и дальнейшему отказу.

Проверка электронного датчика

У датчика измеряют сопротивление на диапазоне 20 кОм, отсоединив его разъём от платы. Главное правило: чем горячее вода, тем меньше сопротивление. У распространённых датчиков с номиналом 10 кОм при 25 °C сопротивление составляет около 3–4 кОм при 50–60 °C и около 2–2,5 кОм при 65–70 °C. Точные значения зависят от модели, поэтому сверяйтесь с таблицей производителя. Бесконечность на экране означает обрыв, ноль — замыкание, и в обоих случаях датчик меняют. Если сопротивление есть, но не меняется при нагреве воды, датчик тоже неисправен.

Прозвонили терморегулятор и получили странный результат — или всё звонится, а бойлер по-прежнему не греет либо перегревает воду? Значит, нужна проверка всей цепи: терморегулятор, термозащита, клеммы, ТЭН, а у электронных моделей — датчик и реле на плате.

Работаем по всей России с 2005 года. Мастер проверит, при какой температуре терморегулятор реально размыкает цепь, замерит сопротивление датчика и сравнит его с характеристикой производителя, проверит термопредохранитель и клеммы, прозвонит ТЭН и замерит его изоляцию, оценит накипь на гильзе датчика. После этого назовёт причину и стоимость работ до начала ремонта. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Что может быть неисправно

От дешёвых к дорогим. Цены — за работу, без стоимости запчастей.

Неисправность электроцепи — от 2 000 ₽

Подгоревшие клеммы на терморегуляторе или ТЭНе, окисленные контакты, повреждённая изоляция. Прозвонка показывает норму, а ток до нагревателя не доходит или доходит с перебоями.

Неисправен термодатчик или терморегулятор — от 2 100 ₽

Выгоревшие, залипшие или разбалансированные контакты механического терморегулятора, повреждённый капилляр, неисправный электронный датчик. Деталь меняют на аналог с теми же характеристиками: длиной стержня или капилляра, диапазоном температур, номинальным током.

Неисправен термопредохранитель — от 2 200 ₽

Если защита в одном корпусе с терморегулятором, разорванная цепь может быть на её совести. Мастер сбрасывает или меняет защиту и обязательно выясняет, почему был перегрев.

Неисправен ТЭН — от 3 300 ₽

Если терморегулятор исправен, следующий подозреваемый — нагреватель: обрыв спирали или пробой изоляции. Стоимость самого ТЭНа зависит от модели и определяется после диагностики.

Неисправен модуль управления — от 3 500 ₽

У электронных моделей датчик может быть исправен, а плата не включать реле или неверно обрабатывать сигнал. Прежде чем менять модуль, мастер проверяет датчик: его замена дешевле.

Засор внутренней камеры — от 4 000 ₽

Накипь на гильзе датчика сбивает работу терморегулятора: он отключает нагрев раньше времени или, наоборот, с опозданием. Прозвонка при этом показывает исправную деталь. После чистки бака работа терморегулятора нормализуется. Замена анода отсутствует в прайсе, её стоимость определяется после диагностики.

Когда ремонт не имеет смысла

Если работа вместе с запчастями выходит дороже примерно половины стоимости сопоставимого нового бойлера, мастер скажет об этом до начала работ. Для терморегулятора это случается редко: деталь недорогая. Но если одновременно нужны терморегулятор, ТЭН, чистка и анод, а бойлеру много лет, счёт может приблизиться к цене нового прибора. Течь бака и рыжая вода означают, что бак прогорел: такой бойлер заменяют целиком, замену бака мы не выполняем.

Что включает ремонт

Профессиональный ремонт водонагревателей идёт дальше простой прозвонки: важно не только то, замыкаются ли контакты, но и при какой температуре:

1. Замер реальной температуры воды на выходе бака.
2. Проверка терморегулятора: при какой температуре он размыкает и замыкает цепь.
3. Замер сопротивления датчика и сравнение с таблицей производителя.
4. Проверка термопредохранителя и его температуры срабатывания.
5. Осмотр клемм и проводов, прозвонка ТЭНа и замер изоляции.
6. Оценка накипи на гильзе датчика и ТЭНе.
7. Замена неисправной детали и контрольный цикл нагрева с проверкой температуры отключения.

Сводный прайс по работам, связанным с проверкой терморегулятора:

• Неисправность электроцепи — от 2 000 ₽
• Неисправен термодатчик или терморегулятор — от 2 100 ₽
• Неисправен термопредохранитель — от 2 200 ₽
• Неисправен ТЭН — от 3 300 ₽
• Неисправен модуль управления — от 3 500 ₽
• Засор внутренней камеры — от 4 000 ₽

Все суммы указаны за работу, без стоимости запчастей. Итог мастер называет после диагностики и до начала работ. Если неисправность электроники проявляется нерегулярно, может понадобиться доставка модуля или прибора в сервисный центр и обратно.

Прайс посмотрели — и собираетесь купить терморегулятор по результату одной прозвонки? Замена терморегулятора от 2 100 ₽ или клеммы от 2 000 ₽ — если сначала проверить всю цепь. Новый ТЭН от 3 300 ₽ и чистка камеры от 4 000 ₽ — если менять детали наугад.

Прозвонка показывает, замыкаются ли контакты, но не показывает, при какой температуре это происходит и не мешает ли накипь на гильзе датчика. Поэтому исправный на вид терморегулятор часто меняют зря, а настоящая причина — подгоревшая клемма или корка накипи — остаётся. Полная проверка цепи занимает несколько минут и экономит стоимость лишней детали. Работаем по всей России с 2005 года. Стоимость называем до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Прозванивать терморегулятор на подключённом к сети бойлере. Только при выключенном автомате и вынутой вилке.
• Крутить калибровочный винт, чтобы «подстроить» температуру. Ошибка в сторону перегрева опасна.
• Зачищать и подгибать подгоревшие контакты. Терморегулятор с обгоревшими контактами меняют.
• Ставить «похожий» терморегулятор. Должны совпадать длина стержня или капилляра, диапазон температур и номинальный ток.
• Перемыкать термозащиту, если цепь разорвана ею.
• Включать бойлер после сборки, не убедившись, что бак полон.

Эксперт отвечает на ваши вопросы

Тарасов Денис Олегович

Руководитель направления «Ремонт водонагревателей». 14 лет в сервисе бытовой техники, 6 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество ремонта и профилактики. Знает все типы оборудования — накопительные и проточные, электрические и газовые модели. Консультирует по сложным случаям: замена ТЭНов и магниевых анодов, чистка от накипи, поломки термостатов и предохранительных клапанов.

Цепь звонится в любом положении ручки, даже на минимуме. Это поломка?

Сначала посмотрите на температуру воды в баке. Если вода холодная, ниже минимальной настройки, контакты и должны быть замкнуты в любом положении: терморегулятору нечего отключать. Прогрейте бак или проверяйте, когда вода горячая. А вот если вода горячее, чем выставлено на ручке, а цепь всё равно звонится, контакты залипли. Такой терморегулятор не отключит ТЭН, вода будет греться до срабатывания защиты от перегрева, а если и она изношена — до кипения в закрытом баке. Пользоваться бойлером нельзя. Замена терморегулятора — от 2 100 ₽. Заодно мастер проверит термозащиту: если нагрев шёл бесконтрольно, она уже срабатывала и могла потерять точность, её замена — от 2 200 ₽. И проверит бак: длительный перегрев ускоряет образование накипи, чистка камеры — от 4 000 ₽.

Цепи нет ни в одном положении. Это термостат или термопредохранитель?

Их нужно разделить. На многих моделях терморегулятор и защита от перегрева стоят в одном корпусе, и прозвонка «насквозь» не покажет, кто из них разорвал цепь. Найдите по схеме модели выводы каждой части и прозвоните их отдельно. Если защита сработала, её контакты разомкнуты, а сам терморегулятор исправен. Тогда нужен сброс, а главное — поиск причины перегрева: чаще всего это накипь или залипавший ранее терморегулятор. Сброс с проверкой — от 2 100 ₽ по разделу с отключениями, замена изношенной защиты — от 2 200 ₽. Если же разомкнут сам терморегулятор во всех положениях ручки, его меняют — от 2 100 ₽. Перемыкать защиту, чтобы «проверить, заработает ли», нельзя: именно она удерживает воду от закипания в закрытом баке.

Как понять, при какой температуре терморегулятор действительно срабатывает?

Дома это можно оценить косвенно. Выставьте на ручке 60 градусов, дождитесь, пока лампа нагрева погаснет, и сразу измерьте воду термометром из ближнего крана после 20–30 секунд слива. Если получилось 50–55 градусов, это нормально: часть тепла теряется в трубах, а датчик стоит в своей точке бака. Если вода 40–45 или, наоборот, 70 и выше, терморегулятор отключает нагрев не там, где должен. Точную проверку делает мастер: он снимает терморегулятор и прогревает его датчик в воде с контрольным термометром, фиксируя температуру срабатывания и возврата. Так же проверяется и разброс между включением и выключением. Если калибровка ушла, деталь меняют — от 2 100 ₽. Подкручивать калибровочный винт самостоятельно не советую: ошибка в сторону перегрева опаснее, чем недогрев.

Терморегулятор звонится нормально, а бойлер не греет. Где искать дальше?

Дальше по цепи. Первое — клеммы и провода: окисленный или подгоревший контакт выглядит целым, цепь может звониться, но под током 7–9 ампер соединение размыкается. Восстановление — от 2 000 ₽. Второе — сам ТЭН: прозвоните его отдельно, сопротивление должно соответствовать мощности, а между выводом и корпусом должна быть бесконечность. Замена при обрыве или пробое — от 3 300 ₽. Третье — термопредохранитель, если он стоит отдельно от терморегулятора, — от 2 200 ₽. Четвёртое, у электронных моделей, — реле на плате, которое не подаёт питание на исправный нагреватель: ремонт модуля от 3 500 ₽. И пятое, менее очевидное: накипь на гильзе датчика, из-за которой терморегулятор отключает нагрев почти сразу. Тогда прозвонка в норме, а бак не прогревается. Чистка камеры — от 4 000 ₽.

У меня электронный бойлер, ручки нет. Как проверить датчик температуры?

Здесь прозвонка «на щелчок» не работает: датчик не размыкает цепь, а меняет сопротивление. На обесточенном приборе отсоедините разъём датчика от платы и измерьте сопротивление на диапазоне 20 кОм. Правило простое: чем горячее вода, тем меньше сопротивление. У распространённых датчиков с номиналом 10 кОм при 25 °C при 50–60 °C получается около 3–4 кОм, при 65–70 °C — около 2–2,5 кОм. Значения у разных моделей отличаются, поэтому сверяйтесь с таблицей производителя. Бесконечность означает обрыв, ноль — замыкание, и в обоих случаях датчик меняют — от 2 100 ₽. Если сопротивление есть, но не меняется, пока бойлер греет воду, датчик тоже неисправен. А если датчик в норме, а нагрев не включается, проверяют реле и плату: ремонт модуля — от 3 500 ₽.

Можно поставить универсальный терморегулятор вместо родного?

Иногда можно, но совпасть должно больше параметров, чем кажется. Длина стержня или капилляра: короткий датчик не достанет до нужной зоны бака и будет измерять не ту температуру, слишком длинный не войдёт в гильзу. Номинальный ток контактов: они коммутируют ТЭН мощностью до 2–2,5 кВт, и слабые контакты быстро подгорят. Диапазон температур и наличие встроенной защиты от перегрева: если у родного она была, а у нового нет, бойлер останется без важного узла. Наконец, посадочное место и схема подключения. Поэтому мы подбираем деталь по модели бойлера, а не «по похожести». Замена терморегулятора — от 2 100 ₽ за работу, стоимость самой детали зависит от модели и определяется после диагностики. Гарантия на работы — до 36 месяцев.
