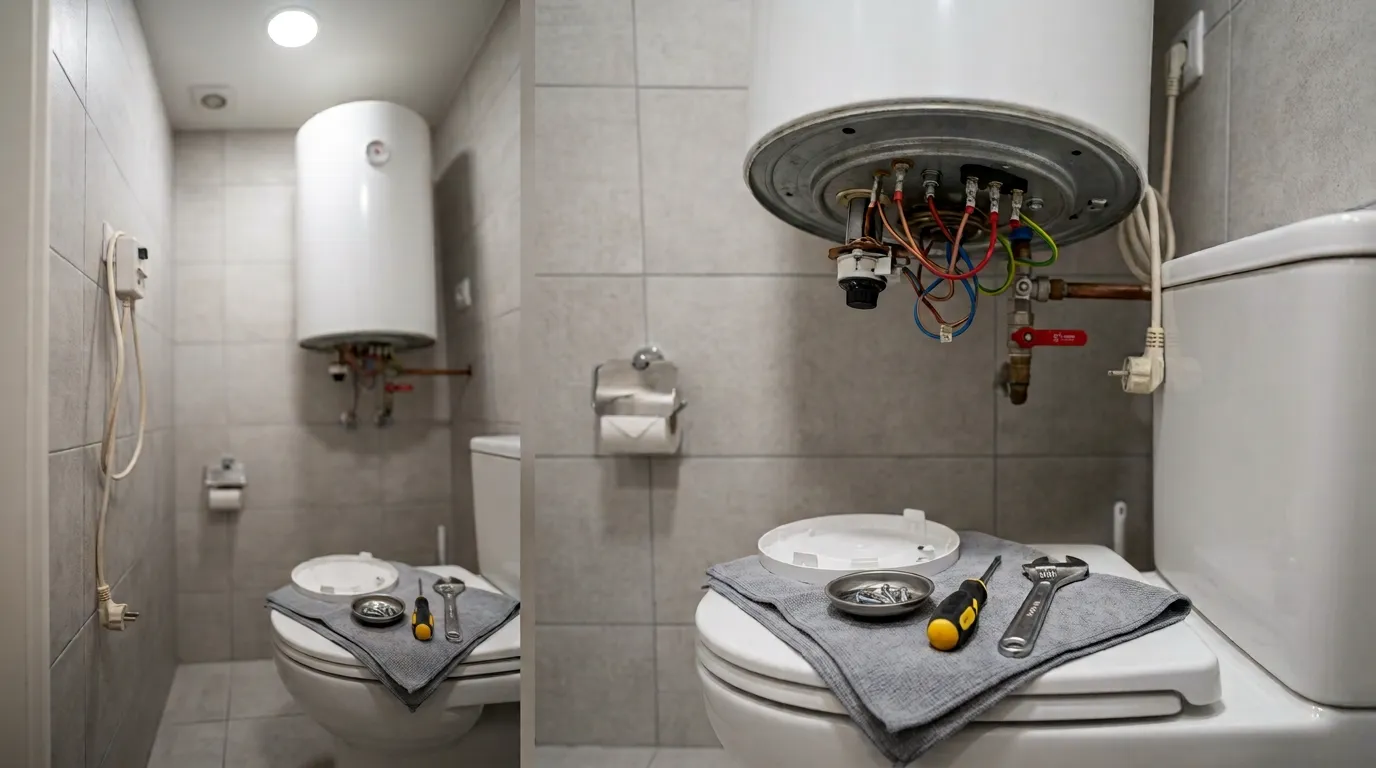

Разборка бойлера для чистки и замены ТЭНа: порядок действий и что нельзя трогать

Разобрать бойлер приходится, чтобы почистить бак от накипи, проверить или заменить ТЭН, анод, терморегулятор или прокладку фланца. Сама разборка несложная: несколько винтов, провода и фланец. Но у неё есть два серьёзных риска. Первый — электрический: под нижней крышкой клеммы, которые у подключённого прибора находятся под сетевым напряжением. Второй — водяной: в баке десятки литров воды под давлением, и неправильно собранный фланец потечёт прямо на электрику. Ниже — как подготовиться, в каком порядке разбирать бойлер, что трогать нельзя и как собрать его так, чтобы он работал без течи.

Главное здесь не цена, а безопасность. Начинать разборку можно только после того, как бойлер полностью обесточен: выключен автомат в щитке и вынута вилка из розетки. Второе правило: никогда не включать бойлер после сборки, пока бак не заполнен водой полностью. Пустой ТЭН сгорает за минуты. Если вы не уверены в своих силах, лучше доверить работу мастеру.

Что можно сделать без разборки

Не все проверки требуют снимать крышку. Без разборки можно нажать кнопку TEST на УЗО шнура и убедиться, что защита срабатывает. Промыть предохранительный клапан рычажком. Проверить, есть ли напряжение в розетке и включён ли автомат. Сбросить термозащиту, если её кнопка выведена на корпус. Проверить, греет ли ТЭН, по электросчётчику. Промыть аэраторы и фильтр на входе. Если после этих проверок причина не найдена, или нужна чистка, замена анода или ТЭНа, бойлер разбирают.

Что понадобится

• Отвёртки под винты нижней крышки: крестовая и плоская.
• Гаечный ключ или головка под гайки или болты фланца.
• Разводной ключ для подводки.
• Шланг для слива воды в унитаз или ванну.
• Широкая ёмкость для остатков воды и осадка при снятии фланца.
• Телефон для фотографий схемы подключения.
• Новая прокладка фланца по модели бойлера: старую ставить нельзя.
• Мультиметр, если планируете проверять ТЭН и терморегулятор.
• Перчатки и ветошь.

Подготовка: обесточивание и слив

1. Выключите автомат бойлера в щитке и выньте вилку из розетки. Если бойлер подключён без вилки, напрямую к линии, выключите соответствующий автомат и убедитесь, что напряжения нет.
2. Дайте воде остыть. Работать с баком горячей воды опасно: можно обжечься при сливе.
3. Перекройте кран холодной воды на входе в бойлер.
4. Откройте кран горячей воды на смесителе, чтобы в бак мог заходить воздух и давление упало.
5. Слейте воду. Если есть сливной кран, наденьте на него шланг и отведите воду в канализацию. Если нет, отсоедините подводку холодной воды после предохранительного клапана или сам клапан и сливайте через патрубок. Не сливайте воду через предохранительный клапан рычажком: это очень долго и изнашивает клапан.
6. Дождитесь, пока вода перестанет течь. Для бака на 80–100 литров это может занять от получаса до часа.

Разборка по шагам

Снятие нижней крышки

Нижняя пластиковая крышка крепится винтами или защёлками. У круглых бойлеров она обычно в центре дна, у плоских — внизу передней или нижней панели. Открутите винты и аккуратно снимите крышку: к ней иногда прикреплены ручка терморегулятора или лампочка, и их провода нельзя выдёргивать.

Фотографирование схемы

Прежде чем отключать хотя бы один провод, сфотографируйте клеммную колодку, терморегулятор, защиту и все провода с нескольких ракурсов. На многих бойлерах проводов больше, чем кажется: питание, ТЭН, терморегулятор, защита, лампа, заземление. Без фото собрать всё правильно сложно.

Отключение проводов и датчиков

Отсоедините провода от выводов ТЭНа и терморегулятора. Выньте датчик терморегулятора из гильзы: он просто вставлен в неё, но может прикипеть. У электронных моделей отсоедините разъёмы датчиков и ТЭНа от платы. Провод заземления отсоединяют последним и подключают первым.

Снятие фланца

Фланец крепится по-разному. У многих круглых бойлеров — одной гайкой в центре с прижимной планкой. У других — несколькими болтами или гайками по кругу. У плоских моделей фланцы бывают овальные и фигурные. Подставьте ёмкость: из бака выльются остатки воды с осадком. Ослабляйте крепёж равномерно, крест-накрест. Если фланец прикипел, его аккуратно покачивают, чтобы отделить от кромки, не повреждая её. Затем фланец с ТЭНом, гильзами и анодом извлекают из бака, наклоняя так, чтобы нагреватель прошёл через отверстие.

Круглые и плоские модели

У круглых бойлеров фланец обычно один, в центре дна, и за ним всё собрано компактно: ТЭН, гильза датчика, анод. Доступ простой, если бойлер висит не вплотную к ванне или шкафу. У плоских моделей внутри часто два бака или две секции и два нагревателя, фланцев может быть два, а расположены они иногда под передней панелью, а не снизу. Проводов больше, потому что есть переключатель мощности и плата, а разъёмы электроники подключаются к нескольким датчикам. Поэтому у плоских моделей особенно важно фотографировать схему до разборки и подписывать разъёмы, если они одинаковые на вид. Слив тоже может занять больше времени, если секции сообщаются через узкий канал. Перед разборкой плоской модели стоит найти её инструкцию или схему: у разных серий конструкция заметно различается.

Особенности сухих ТЭНов

Если в бойлере сухие нагреватели в колбах, для замены самого ТЭНа фланец снимать и бак сливать не нужно: нагреватель вынимается из колбы. Слив и снятие фланца нужны, только если чистят бак и колбы или меняют анод.

Что внутри трогать нельзя

• Сам бак и теплоизоляцию. Бак не разбирается, а корпус и изоляцию снимать бессмысленно и можно повредить.
• Внутренние элементы платы управления. Отсоединять можно только разъёмы. Разбирать и паять плату без опыта не стоит.
• Калибровочный винт терморегулятора. Его регулировка без приборов может привести к перегреву.
• Трубку подачи холодной воды, если она внутри бака: её не выдёргивают.
• Эмаль внутри бака. Её нельзя скрести металлическим инструментом: сколы открывают сталь для коррозии.

Сборка: как сделать, чтобы не текло

1. Очистите кромку бака и фланец от накипи и остатков старой прокладки.
2. Установите новую прокладку ровно, без перекоса.
3. Вставьте фланец в бак и затяните крепёж равномерно, крест-накрест, в несколько проходов. Не перетягивайте.
4. Установите датчик терморегулятора в гильзу на всю глубину.
5. Подключите провода строго по фото, первым — заземление. Затяните клеммы.
6. Проверьте, что ни один провод не касается горячих деталей и не зажат крышкой.
7. Подключите подводку и предохранительный клапан, если снимали.
8. Откройте горячий кран на смесителе, затем кран холодной воды на входе. Дождитесь, пока из горячего крана пойдёт ровная струя без воздуха.
9. Проверьте фланец и соединения на течь под давлением, подождите 15–20 минут.
10. Поставьте крышку, включите вилку и автомат. Проверьте УЗО кнопкой TEST.
11. Проверьте фланец ещё раз во время нагрева: при нагреве слабое место проявится.

Типичные ошибки при разборке и сборке

Большинство проблем после самостоятельной разборки повторяются. Бойлер включили до полного заполнения бака, и ТЭН сгорел. Поставили старую прокладку, и фланец подтекает на клеммы. Перепутали провода или оставили один неподключённым, и бойлер не греет или греет без остановки. Забыли подключить заземление, и УЗО не защищает. Не вставили датчик терморегулятора в гильзу до конца, и вода недогревается или перегревается. Перетянули фланец и сорвали резьбу. Сливали воду, не отключив питание. Скребли эмаль металлом и повредили её. Каждая из этих ошибок оборачивается отдельным ремонтом.

Разобрали бойлер, а после сборки он не греет, выбивает УЗО или подтекает из-под фланца? Значит, что-то пошло не так при подключении или уплотнении — и лучше исправить это до того, как вода дойдёт до клемм или сгорит ТЭН.

Работаем по всей России с 2005 года. Мастер проверит подключение всех проводов и заземления, установку датчика, состояние ТЭНа и защиты, переустановит фланец с новой прокладкой и правильной затяжкой, заполнит бак без воздуха и проверит герметичность и нагрев. Если вы только планируете разборку для чистки или замены детали, мастер сделает всю работу целиком. Стоимость называем до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Работы и цены

От дешёвых к дорогим. Цены — за работу, без стоимости запчастей.

Неисправность электроцепи — от 2 000 ₽

Недотянутые или неподключённые провода после сборки, подгоревшие клеммы, отсутствующее заземление. Мастер проверяет подключение по схеме модели и восстанавливает соединения.

Неисправен термодатчик или терморегулятор — от 2 100 ₽

Датчик, вставленный не на всю глубину, повреждённый при разборке капилляр, терморегулятор, пострадавший при снятии. Датчик устанавливают на место или меняют регулятор.

Неисправен термопредохранитель — от 2 200 ₽

Если бойлер включили до заполнения бака, защита могла сработать и не взводиться. Её сбрасывают или меняют.

Неисправен ТЭН — от 3 300 ₽

Сгоревший при сухом включении нагреватель меняют. При разборке для чистки ТЭН с раковинами коррозии тоже разумно заменить. Стоимость самого ТЭНа определяется после диагностики.

Неисправен модуль управления — от 3 500 ₽

У электронных моделей неподключённый разъём, влага или замыкание при сборке могут вывести плату из строя.

Засор внутренней камеры — от 4 000 ₽

Если бойлер разбирают для чистки, мастер выполняет всю работу: слив, снятие фланца, очистку ТЭНа и бака, осмотр анода, сборку с новой прокладкой и проверку. Замена анода отсутствует в прайсе, её стоимость определяется после диагностики.

Когда ремонт не имеет смысла

При разборке виден бак изнутри. Если стенки поражены глубокой коррозией, эмаль отслаивается большими участками, анода давно нет, а у швов следы подтекания, вкладываться в прибор может быть бессмысленно. Если суммарная стоимость нужных работ выходит дороже примерно половины стоимости сопоставимого нового бойлера, мастер скажет об этом до сборки. Бак с течью заменяют целиком, замену бака мы не выполняем.

Что включает ремонт

Профессиональный ремонт водонагревателей с разборкой прибора проходит так, чтобы после сборки бойлер работал надёжнее, чем до неё:

1. Обесточивание, перекрытие воды и слив бака.
2. Снятие крышки, фото схемы, отключение проводов.
3. Снятие фланца, осмотр ТЭНа, анода, эмали и швов.
4. Чистка и замена изношенных деталей.
5. Сборка с новой прокладкой и равномерной затяжкой.
6. Подключение по схеме, проверка заземления.
7. Заполнение без воздуха, проверка герметичности, УЗО и нагрева.

Сводный прайс по работам, связанным с разборкой водонагревателя:

• Неисправность электроцепи — от 2 000 ₽
• Неисправен термодатчик или терморегулятор — от 2 100 ₽
• Неисправен термопредохранитель — от 2 200 ₽
• Неисправен ТЭН — от 3 300 ₽
• Неисправен модуль управления — от 3 500 ₽
• Засор внутренней камеры — от 4 000 ₽

Все суммы указаны за работу, без стоимости запчастей. Итог мастер называет после диагностики и до начала работ. Если неисправность электроники проявляется нерегулярно, может понадобиться доставка модуля или прибора в сервисный центр и обратно.

Прайс посмотрели — и всё ещё думаете, разбирать бойлер самому или вызвать мастера? Чистка с разборкой и сборкой от 4 000 ₽ — один визит, всё проверено. Новый ТЭН от 3 300 ₽ и восстановление клемм от 2 000 ₽ — если при самостоятельной сборке что-то пойдёт не так.

Разборка — это полдела, основные риски в сборке. Старая прокладка даёт течь на клеммы, забытое заземление оставляет бойлер без защиты, датчик не на месте сбивает нагрев, а включение до заполнения бака сжигает ТЭН. Мастер разбирает и собирает бойлер регулярно, знает особенности моделей и заодно проверяет анод, ТЭН и электрику. Работаем по всей России с 2005 года. Стоимость называем до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Снимать крышку на подключённом к сети бойлере.
• Сливать бак, не обесточив прибор.
• Отключать провода без фото схемы.
• Ставить старую прокладку фланца.
• Затягивать фланец по кругу, а не крест-накрест.
• Скрести эмаль бака металлическим инструментом.
• Включать бойлер до полного заполнения бака.

Эксперт отвечает на ваши вопросы

Тарасов Денис Олегович

Руководитель направления «Ремонт водонагревателей». 14 лет в сервисе бытовой техники, 6 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество ремонта и профилактики. Знает все типы оборудования — накопительные и проточные, электрические и газовые модели. Консультирует по сложным случаям: замена ТЭНов и магниевых анодов, чистка от накипи, поломки термостатов и предохранительных клапанов.

Нужно ли снимать бойлер со стены, чтобы его разобрать?

В большинстве случаев нет. Фланец с ТЭНом, анодом и датчиками находится внизу бака, под нижней крышкой, и к нему есть доступ, пока бойлер висит на стене. Чистку, замену ТЭНа, анода, терморегулятора и прокладки выполняют на месте. Снимать бойлер со стены приходится редко: если он висит так, что к нижней части нет доступа, например над ванной вплотную к стене, или если фланец расположен сбоку и мешает стена. Иногда бойлер снимают, если нужно промыть бак особенно тщательно, но обычно это не требуется. Снятие и повторный монтаж — отдельная работа по демонтажу и установке, её стоимость мастер назовёт после осмотра. Учитывайте, что даже пустой бак на 80–100 литров тяжёлый и громоздкий, а при снятии нужно проверить и крепление на стене. Чистка на месте — от 4 000 ₽.

Фланец прикипел и не снимается. Что делать?

Это обычная ситуация для бойлеров, которые давно не разбирали: прокладка приклеилась к кромке, а накипь сцементировала соединение. Главное — не применять силу рывком и не поддевать фланец отвёрткой у самой кромки бака: можно погнуть кромку или повредить эмаль, и тогда никакая прокладка не уплотнит соединение. Убедитесь, что весь крепёж снят или ослаблен. Затем аккуратно покачивайте фланец за ТЭН или за сам фланец в разные стороны, постепенно отделяя прокладку. Иногда помогает лёгкое постукивание по фланцу через деревянный брусок. Если бак ещё содержит воду, её вес мешает, поэтому сначала слейте всё полностью. Если фланец не поддаётся, лучше остановиться и вызвать мастера: повреждённая кромка бака — это уже не ремонт. Чистка с разборкой у мастера — от 4 000 ₽.

Можно ли поставить обратно старую прокладку, если она выглядит целой?

Не стоит, даже если она выглядит целой. Прокладка фланца годами была сжата между фланцем и кромкой бака и работала при высокой температуре. Резина за это время твердеет и принимает форму сжатия. После снятия фланца она уже не восстанавливает упругость и не заполнит неровности заново. Поставленная повторно, она почти всегда начинает подтекать, иногда сразу, иногда через несколько дней или после нескольких циклов нагрева. А течь из-под фланца идёт прямо на клеммы, и последствия — окисленные контакты, выбивающее УЗО, повреждённая плата — обходятся гораздо дороже новой прокладки. Поэтому прокладку заранее покупают по модели бойлера и меняют при каждом снятии фланца. Если течь уже появилась, фланец переустанавливают с новой прокладкой, а подмокшие клеммы восстанавливают — от 2 000 ₽.

Собрал бойлер, а он не греет. С чего начать?

Сначала выключите автомат и выньте вилку. Затем вспомните, был ли бак полон, когда вы включили бойлер. Если нет или вы не уверены, скорее всего, сработала защита от перегрева или сгорел ТЭН. Проверьте защиту: если кнопка сброса выведена наружу, нажмите её на полном баке. Если бак был полон, сравните подключение проводов с фото, сделанным до разборки: частая ошибка — оставленный неподключённым провод или недотянутая клемма. Проверьте, вставлен ли датчик терморегулятора в гильзу до конца: если он снаружи, терморегулятор думает, что вода уже горячая. Проверьте положение ручки терморегулятора. У электронных моделей — подключены ли все разъёмы к плате. Если всё выглядит правильно, а бойлер не греет, нужна диагностика: восстановление цепи — от 2 000 ₽, замена ТЭНа после сухого включения — от 3 300 ₽.

Можно ли разобрать бойлер, не сливая воду полностью?

Зависит от того, что нужно сделать. Для работ под нижней крышкой без снятия фланца слив не нужен. Это замена терморегулятора или датчика в гильзе, замена термозащиты, восстановление клемм, замена шнура с УЗО, замена платы. Сухой ТЭН в колбе тоже меняют без слива. А вот для всего, что требует снятия фланца, — чистки бака, замены мокрого ТЭНа, замены анода, замены прокладки фланца — бак сливают полностью. Как только фланец снят, в баке открывается отверстие, через которое вытечет всё, что осталось. Частичный слив здесь не помогает: даже небольшой остаток воды выльется на пол и на электрику. В любом случае бойлер сначала обесточивают. Если разборка без слива возможна, мастер скажет об этом заранее: замена терморегулятора — от 2 100 ₽, чистка со сливом — от 4 000 ₽.

Как правильно заполнить бак после сборки?

Порядок простой, но важен. Бойлер должен оставаться обесточенным. Сначала откройте кран горячей воды на смесителе, лучше в том, что ближе к бойлеру. Затем откройте кран холодной воды на входе в бойлер. Вода начнёт заполнять бак, а воздух будет выходить через горячий кран. Сначала из него пойдёт воздух с шипением, потом вода с воздухом, толчками. Дождитесь, пока пойдёт ровная непрерывная струя без воздуха: это значит, что бак заполнен полностью. Закройте горячий кран. Проверьте фланец и соединения на течь, подождите 15–20 минут. Только после этого включайте бойлер в сеть. Если включить раньше, в верхней части бака останется воздушная подушка, ТЭН окажется частично над водой и сгорит, либо сработает защита. Замена ТЭНа после такого включения — от 3 300 ₽, сброс или замена защиты — от 2 200 ₽.
