У большинства современных водонагревателей на шнуре или прямо в вилке стоит УЗО — устройство защитного отключения. Годами оно ничем себя не проявляет, и владельцы вспоминают о нём, только когда оно выбивает. Но куда опаснее обратная ситуация: УЗО тихо вышло из строя и при реальной утечке не сработает. Узнать об этом заранее можно только проверкой, и она занимает несколько секунд. Ниже — как проверять правильно, что должно происходить, как читать результат и чего кнопка TEST на самом деле не показывает.
Если при нажатии кнопки TEST бойлер не отключается, защита неисправна. Пользоваться таким прибором нельзя, даже если он исправно греет. УЗО на шнуре — последний рубеж между пробитым ТЭНом и человеком, стоящим под душем. Главное здесь не цена, а безопасность.
Что делает УЗО на шнуре бойлера
УЗО постоянно сравнивает ток, который уходит в бойлер по одному проводу, с током, который возвращается по другому. В исправной цепи они равны. Если часть тока утекает мимо проводов — через пробитую изоляцию ТЭНа в воду, на корпус или через тело человека, — возникает разница. Когда она превышает порог, обычно 10 или 30 миллиампер, УЗО разрывает цепь за доли секунды. Это отличает его от автомата: автомат защищает проводку от перегрузки и короткого замыкания, а УЗО — человека от удара током.
Производители ставят УЗО на шнур потому, что бойлер — прибор с нагревателем, погружённым в воду, в помещении, где человек стоит мокрым. Защита в щитке может быть, а может и не быть, может работать или годами не проверяться. Устройство на шнуре гарантирует защиту именно этого прибора.
Как устроено УЗО на вилке

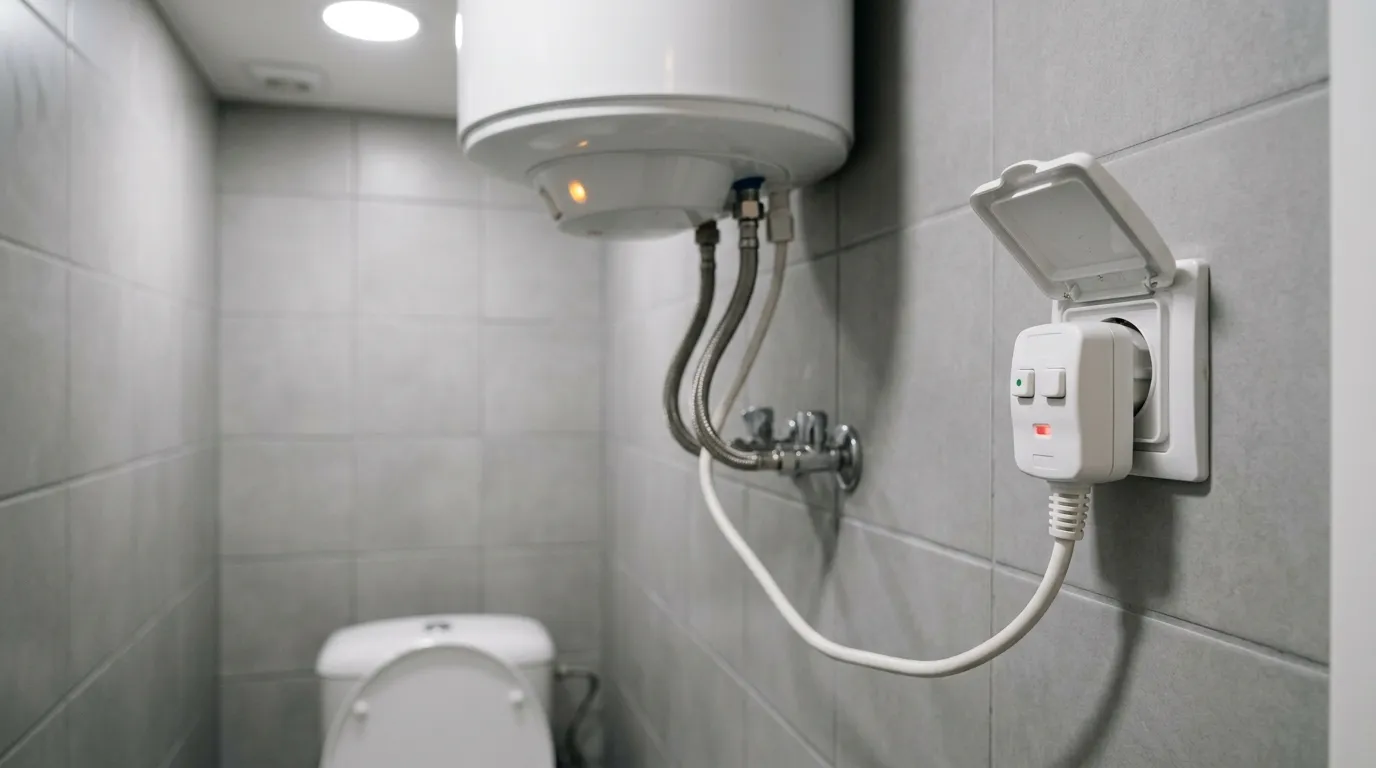

Снаружи это массивная вилка или отдельный блок на кабеле с двумя кнопками. Кнопка TEST создаёт внутри контролируемую утечку и проверяет, срабатывает ли механизм. Кнопка RESET взводит устройство обратно. Часто есть окошко или светодиод: он показывает, включена ли защита. Многие такие устройства электронные и взводятся, только когда в розетке есть напряжение. Часть из них специально отключается при любом пропадании света и после его возвращения ждёт, пока их включат вручную. Это не поломка, а защитная функция: прибор не должен сам включаться после аварии в сети.
Как проверить УЗО кнопкой TEST
- Убедитесь, что бойлер включён в розетку и защита взведена: индикатор на вилке горит или окошко показывает включённое состояние.
- Руки должны быть сухими, стойте на сухом полу. Не касайтесь в этот момент кранов и труб.
- Коротко нажмите кнопку TEST. Держать её долго не нужно.
- Проверьте реакцию. Исправное УЗО срабатывает мгновенно: слышен щелчок, индикатор гаснет, бойлер обесточен — у механических моделей гаснет лампа нагрева, у электронных — дисплей.
- Нажмите RESET. Устройство должно взвестись, индикатор загореться, бойлер вернуться в работу.
- Убедитесь, что бойлер снова греет. Через несколько минут лампа нагрева должна загореться, если вода не нагрета до заданной температуры.
Проверку стоит делать раз в месяц, а также после грозы, скачка напряжения, затопления и любых работ с бойлером. Многие производители указывают периодичность в инструкции к устройству.
Что означает результат
Отключилось по TEST и включилось по RESET
Механизм защиты работает. Это главный результат, который вы хотите видеть.
При нажатии TEST ничего не происходит
Самый опасный вариант. Сначала проверьте, есть ли напряжение: горит ли индикатор, работает ли бойлер. Если прибор под напряжением, а TEST не отключает его, УЗО неисправно и при реальной утечке тоже не сработает. Выньте вилку из розетки и не пользуйтесь бойлером до замены защиты.
Отключилось, но RESET не взводится
Вариантов три. Пропало напряжение в розетке — электронное УЗО без питания не взведётся. В цепи бойлера есть утечка прямо сейчас, и защита не даёт себя включить. Или повреждён механизм взвода. Проверьте розетку другим прибором. Если напряжение есть, нужна диагностика.
Срабатывает не с первого нажатия или с задержкой
Механизм изношен или загрязнён. Сегодня он ещё срабатывает, завтра может не сработать. УЗО с такой реакцией меняют.
Индикатор не горит, хотя бойлер работает
Неисправна индикация или само устройство. Проверьте кнопкой TEST: если бойлер отключается, механизм работает, а сломана лампочка; если нет — устройство неисправно.
УЗО исправно по TEST, но иногда выбивает само
Устройство в порядке и делает свою работу: в цепи бойлера периодически появляется утечка. Чаще всего это начинающийся пробой ТЭНа или влага в клеммной коробке. Это повод для диагностики, а не для замены УЗО.
Чего кнопка TEST не показывает
Кнопка TEST проверяет механику и электронику срабатывания, пропуская ток через встроенный резистор. Но у этой проверки есть границы. Она не показывает точный ток срабатывания: изношенное устройство может срабатывать при утечке больше расчётной. Не показывает время срабатывания. И главное — не проверяет заземление: кнопка работает и в розетке без заземляющего контакта. А без заземления УЗО сработает только тогда, когда ток пойдёт через человека. Поэтому раз в несколько лет, после ремонта проводки и при сомнениях полезна проверка специальным тестером, который создаёт утечку заданной величины и измеряет время реакции. Наличие заземления в розетке и проводке проверяет электрик.
Как понять, есть ли заземление в розетке бойлера
УЗО и заземление работают в паре. При пробое ТЭНа заземление отводит ток утечки в землю, и УЗО сразу видит разницу токов и отключает прибор. Без заземления ток утечки остаётся на корпусе и в воде, пока не найдёт путь через человека, и только тогда УЗО сработает. Кнопка TEST при этом исправно щёлкает, потому что проверяет лишь механизм. Поэтому стоит знать, есть ли земля в вашей розетке. Первый признак — сама розетка: у розетки с заземлением сверху и снизу есть металлические контакты-скобы, у вилки бойлера — металлические полоски по бокам. Старая розетка без скоб означает, что заземления нет. Второй признак — удлинители и тройники: даже если в розетке земля есть, многие удлинители её не передают. Но наличие скоб ещё не гарантирует, что провод заземления подключён в щитке. Это проверяет электрик прибором. Если заземления нет, розетку для бойлера нужно переделать, и это работа электрика: мы проводку и розетки в стенах не ремонтируем.
Почему нельзя проверять УЗО «на себе»
Иногда советуют проверить защиту, создав утечку вручную: коснуться фазы и трубы, замкнуть провод на корпус, включить лампочку между фазой и землёй. Так делать нельзя. Во-первых, это прямой риск удара током. Во-вторых, если УЗО неисправно, такая проверка окончится не щелчком, а травмой или замыканием. В-третьих, без приборов вы всё равно не узнаете ток и время срабатывания. Кнопка TEST для того и существует, чтобы безопасно проверить механизм, а точные замеры делает специалист с тестером.
| Результат проверки | Что это значит | Что делать / цена работы |
|---|---|---|
| Отключилось по TEST, включилось по RESET | УЗО исправно | Проверять раз в месяц |
| TEST не отключает бойлер | УЗО неисправно | Не пользоваться; замена от 2 000 ₽ |
| Срабатывает с задержкой или не с первого раза | Износ механизма | Замена УЗО на шнуре от 2 000 ₽ |
| RESET не взводится при наличии напряжения | Утечка в бойлере или поломка УЗО | Электроцепь от 2 000 ₽, ТЭН от 3 000 ₽ |
| Исправно по TEST, но иногда выбивает само | Периодическая утечка в бойлере | Проверка изоляции ТЭНа, от 3 000 ₽ при пробое |
| Выбивает сразу при включении вилки | Замыкание или утечка через плату | Замыкание от 2 000 ₽, модуль от 3 500 ₽ |
Работы и цены
От дешёвых к дорогим. Цены — за работу, без стоимости запчастей.
Неисправность электроцепи — от 2 000 ₽
Сюда относится замена неисправного УЗО на шнуре. Меняют его на устройство с теми же характеристиками: порогом срабатывания, номинальным током и типом, обычно вместе со шнуром и вилкой. После установки мастер проверяет срабатывание кнопкой и прибором и убеждается, что заземление доходит до корпуса и бака. В эту же работу входит устранение влаги и окисления в клеммной коробке, если из-за них УЗО не взводится.
Короткое замыкание — от 2 000 ₽
Если УЗО и автомат выбивает сразу при включении вилки, в цепи может быть замыкание: перетёртая изоляция, сместившаяся клемма, оплавленный пластик. Мастер находит место замыкания и восстанавливает цепь.
Неисправен ТЭН — от 3 000 ₽
Если УЗО исправно, но выбивает при нагреве или не взводится при наличии напряжения, самая вероятная причина — пробой изоляции ТЭНа. Нагреватель меняют, а при снятии фланца осматривают накипь и анод. Стоимость самого ТЭНа зависит от модели и определяется после диагностики.
Неисправен модуль управления — от 3 500 ₽
У электронных моделей утечку может давать плата, на которую попала влага, или повреждённый после скачка напряжения блок питания. УЗО выбивает сразу при включении вилки, ещё до начала нагрева.
Когда УЗО на шнуре пора менять
УЗО — не вечное устройство. Менять его стоит в нескольких случаях: кнопка TEST не отключает прибор или срабатывает не с первого раза; после грозы или скачка напряжения устройство ведёт себя странно — не взводится, выбивает без причины; на вилке видны следы нагрева, оплавления или влаги; устройство падало или было залито водой. И ещё одно правило: заменить УЗО на обычную вилку без защиты нельзя ни в каком случае. Бойлер будет работать, но при пробое ТЭНа напряжение окажется на воде в кране.
Когда ремонт не имеет смысла
Замена УЗО на шнуре почти всегда оправдана: это недорогая работа, которая возвращает прибору главную защиту. Если же проверка выявила пробой ТЭНа, а при снятии фланца оказалось, что бак поражён коррозией, течёт или из крана идёт рыжая вода, ремонт может выйти дороже примерно половины стоимости сопоставимого нового бойлера. Мастер скажет об этом до начала работ. Бак с течью заменяют целиком, замену бака мы не выполняем.
Что включает ремонт
Профессиональный ремонт водонагревателей по защите от утечки проверяет и само устройство, и то, от чего оно защищает:
- Проверка УЗО кнопкой TEST и тестером: ток и время срабатывания.
- Проверка внутреннего заземления бойлера от вилки до корпуса и бака.
- Замер сопротивления изоляции ТЭНа мегаомметром.
- Осмотр клеммной коробки, шнура и вилки на влагу, нагар и повреждения.
- Проверка платы у электронных моделей.
- Замена неисправного узла на аналог с теми же характеристиками.
- Контрольная проверка УЗО и цикл нагрева.
Сводный прайс по работам, связанным с проверкой УЗО водонагревателя:
- Неисправность электроцепи — от 2 000 ₽
- Короткое замыкание — от 2 000 ₽
- Неисправен ТЭН — от 3 000 ₽
- Неисправен модуль управления — от 3 500 ₽
Все суммы указаны за работу, без стоимости запчастей. Итог мастер называет после диагностики и до начала работ. Если неисправность платы проявляется нерегулярно, может понадобиться доставка модуля или прибора в сервисный центр и обратно.
Чего нельзя делать
- Пользоваться бойлером, если TEST не отключает прибор. Защита не работает.
- Заменять вилку с УЗО на обычную вилку. Бойлер останется без защиты от удара током.
- Проверять УЗО, создавая утечку руками, проводом или лампой на трубу.
- Взводить RESET снова и снова, если устройство сразу выбивает. Это утечка.
- Ставить УЗО с большим порогом срабатывания, чтобы не выбивало.
- Включать бойлер через удлинитель без заземления. УЗО не сработает до тех пор, пока ток не пойдёт через человека.
- Разбирать вилку с УЗО самостоятельно. Внутри электроника под сетевым напряжением.
