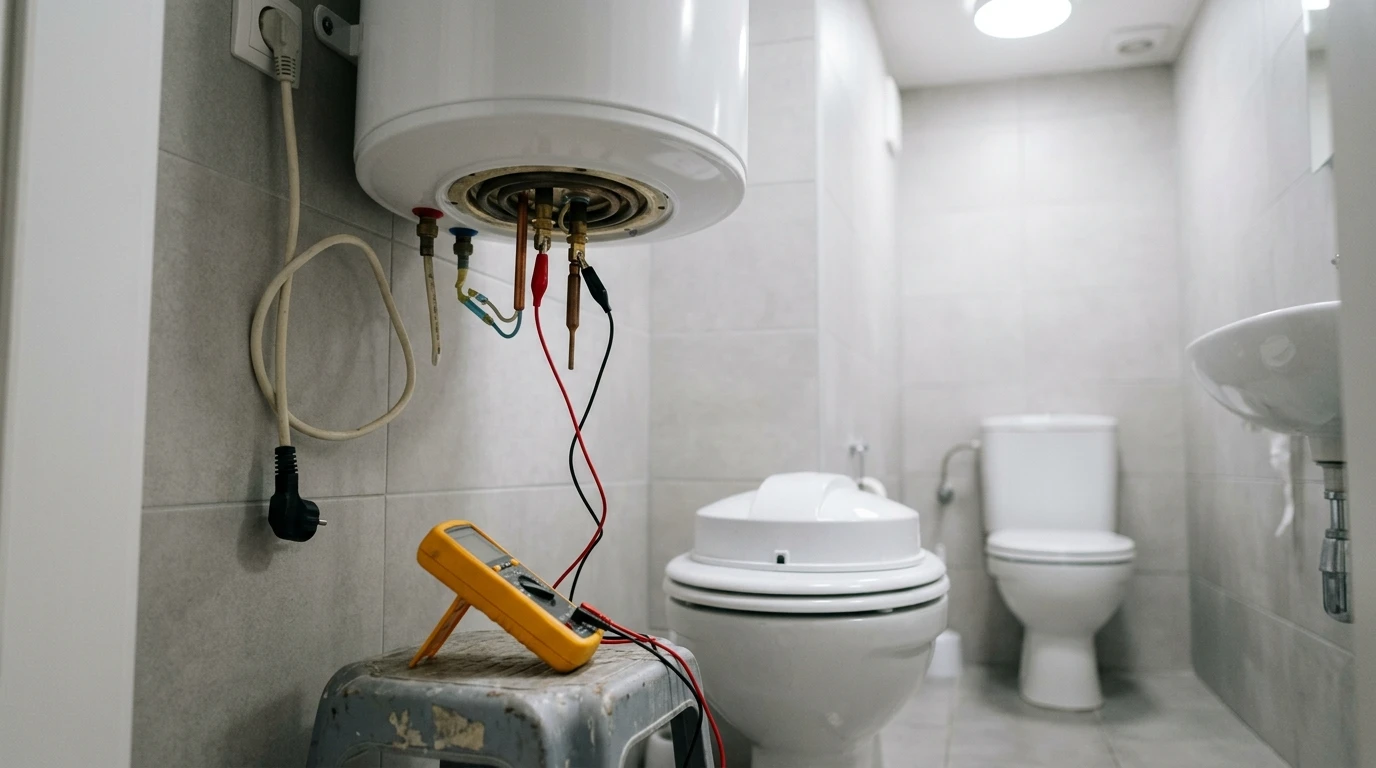

Прозвонка ТЭНа бойлера тестером: какое сопротивление считается нормой и что значит ноль

Когда бойлер перестаёт греть или начинает выбивать УЗО, первое подозрение падает на ТЭН. Проверить его мультиметром несложно: исправный нагреватель имеет вполне определённое сопротивление, которое легко рассчитать по мощности. По показаниям можно понять, есть ли обрыв спирали и нет ли грубого пробоя на корпус. Но у проверки тестером есть границы: некоторые неисправности он не видит. Ниже — как проверять безопасно, как читать результат и когда нужен прибор посерьёзнее мультиметра.

ТЭН проверяют только на полностью обесточенном бойлере: автомат в щитке выключен, вилка вынута из розетки. Под крышкой бойлера клеммы, которые у подключённого прибора находятся под сетевым напряжением, а рядом вода. Никаких замеров «под нагрузкой» и никаких проверок на включённом приборе. Если вы не уверены в своих силах, доверьте проверку мастеру: главное здесь не экономия, а безопасность.

Что понадобится

• Цифровой мультиметр с режимом измерения сопротивления: диапазон 200 Ом для самого ТЭНа и 20 или 200 МОм для проверки на корпус.
• Отвёртка под винты нижней крышки бойлера.
• Телефон, чтобы сфотографировать подключение проводов до разборки.
• Инструкция к бойлеру или паспортная табличка с мощностью ТЭНа.

Какое сопротивление должно быть у исправного ТЭНа

Сопротивление нагревателя рассчитывается по простой формуле: квадрат напряжения делить на мощность. Для сети 220–230 вольт получаются такие значения:

Небольшое отклонение в пределах 10 % — нормально. Мощность указана на табличке бойлера или на фланце самого нагревателя. В плоских моделях часто стоят два ТЭНа разной мощности, например 0,7 и 1,3 кВт: каждый проверяют отдельно.

Как проверить ТЭН по шагам

1. Обесточьте бойлер. Выключите автомат в щитке, выньте вилку из розетки и подождите несколько минут.
2. Снимите нижнюю защитную крышку по инструкции к модели. Воду для замера сливать не нужно.
3. Сфотографируйте подключение проводов на фланце: к ТЭНу, терморегулятору, термопредохранителю, индикатору и заземлению. По фото потом собирать.
4. Отсоедините провода от выводов ТЭНа. Если этого не сделать, мультиметр покажет сопротивление всей цепи, а не нагревателя.
5. Измерьте сопротивление между двумя выводами ТЭНа в диапазоне 200 Ом и сравните с таблицей.
6. Проверьте каждый вывод на корпус. Переключите мультиметр на максимальный диапазон, 20 или 200 МОм, и измерьте между каждым выводом и металлическим фланцем или болтом заземления. Исправный ТЭН должен показать бесконечность.
7. Осмотрите клеммы: потемнение, окислы, оплавленная изоляция проводов указывают на плохой контакт.
8. Соберите всё по фото, затяните клеммы, подключите провод заземления, поставьте крышку. Перед включением убедитесь, что бак полон воды.

Как читать результат

Сопротивление близко к норме, на корпус — бесконечность

Спираль цела, грубого пробоя нет. Если бойлер при этом не греет, причину ищут в другом месте: терморегулятор, термопредохранитель, клеммы, у электронных моделей — плата и датчик.

Бесконечность между выводами

На экране «1» или «OL». Спираль ТЭНа оборвана, нагреватель не работает и подлежит замене. Прежде чем покупать новый, проверьте, не отгорела ли клемма на самом выводе: иногда обрыв не в спирали, а в месте подключения.

Сопротивление намного меньше нормы

Межвитковое замыкание внутри спирали. Бывает редко. Нагреватель потребляет больший ток и перегревается, ТЭН меняют.

Любое сопротивление между выводом и корпусом

Если на максимальном диапазоне мультиметр показывает конечное сопротивление, а не бесконечность, изоляция ТЭНа пробита. Ток утекает в воду и на корпус, и именно это выбивает УЗО. Такой нагреватель опасен: пользоваться бойлером нельзя, ТЭН меняют.

Чего мультиметр не покажет

Бытовой мультиметр проверяет изоляцию напряжением в несколько вольт. Начинающийся пробой ТЭНа часто проявляется только под рабочим напряжением и на горячем нагревателе: на холодном ТЭНе тестер покажет бесконечность, а УЗО при нагреве продолжит выбивать. Поэтому для проверки изоляции мастера используют мегаомметр, который испытывает её напряжением 500–1000 вольт. Тестер не покажет и накипь на ТЭНе, неисправность терморегулятора и термопредохранителя, проблемы платы. Если по замерам ТЭН исправен, а бойлер не греет или выбивает УЗО, это повод для полной диагностики.

Тестер показал обрыв или пробой на корпус — или всё в норме, а бойлер так и не греет и выбивает УЗО? Значит, нужна замена ТЭНа или полная диагностика: терморегулятор, защита, клеммы и изоляция под рабочим напряжением.

Работаем по всей России с 2005 года. Мастер проверит изоляцию ТЭНа мегаомметром, замерит сопротивление спирали, осмотрит клеммы, проверит терморегулятор и термопредохранитель, у электронных моделей — датчик и модуль, оценит накипь при снятии фланца. Если ТЭН нужно менять, подберёт нагреватель с паспортными характеристиками. Стоимость называем до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Что может быть неисправно, если ТЭН цел или не цел

От дешёвых к дорогим. Цены — за работу, без стоимости запчастей.

Неисправность электроцепи — от 2 000 ₽

Самая частая находка при прозвонке. Окисленная или подгоревшая клемма на выводе ТЭНа, оплавленный провод, ослабший контакт. Мультиметр показывает норму на самом нагревателе, а ток до него не доходит. Если такую клемму оставить, она прожигает вывод, и тогда уже меняют ТЭН.

Неисправен термодатчик или терморегулятор — от 2 100 ₽

ТЭН исправен, но терморегулятор не замыкает цепь: контакты выгорели или датчик неисправен. Нагрев не включается.

Неисправен термопредохранитель — от 2 200 ₽

Защита от перегрева сработала или износилась и держит цепь разомкнутой. Мастер меняет её и ищет причину перегрева.

Неисправен ТЭН — от 3 300 ₽

Обрыв спирали, межвитковое замыкание или пробой изоляции. Нагреватель меняют на исправный с паспортной мощностью для вашей модели. Стоимость самого ТЭНа зависит от модели и определяется после диагностики. При замене бак осматривают: накипь и растворившийся анод чаще всего и губят нагреватели.

Неисправен модуль управления — от 3 500 ₽

У электронных моделей ТЭН включает реле на плате. Если реле или плата неисправны, нагреватель цел, но питание на него не подаётся.

Засор внутренней камеры — от 4 000 ₽

Толстая накипь не видна мультиметру, но именно она чаще всего приводит к прогару ТЭНа. Если нагреватель меняют, бак обычно чистят в тот же визит, чтобы новый ТЭН не повторил судьбу старого. Замена анода отсутствует в прайсе, её стоимость определяется после диагностики.

Когда ремонт не имеет смысла

Если работа вместе с запчастями выходит дороже примерно половины стоимости сопоставимого нового бойлера, мастер скажет об этом до начала работ. При снятии ТЭНа мастер видит бак изнутри: сквозная коррозия, течь по шву или рыжая вода означают, что бак на очереди. Такой прибор заменяют целиком, замену бака мы не выполняем.

Что включает ремонт

Профессиональный ремонт водонагревателей начинается с той же прозвонки, но идёт дальше того, что может показать бытовой тестер:

1. Замер сопротивления спирали ТЭНа и сравнение с паспортной мощностью.
2. Проверка изоляции мегаомметром под испытательным напряжением.
3. Осмотр и восстановление клемм.
4. Проверка терморегулятора и термопредохранителя.
5. Проверка датчика и модуля у электронных моделей.
6. Замена ТЭНа при необходимости, осмотр бака и анода.
7. Заполнение бака без воздуха и контрольный цикл нагрева.

Сводный прайс по работам, связанным с проверкой ТЭНа:

• Неисправность электроцепи — от 2 000 ₽
• Неисправен термодатчик или терморегулятор — от 2 100 ₽
• Неисправен термопредохранитель — от 2 200 ₽
• Неисправен ТЭН — от 3 300 ₽
• Неисправен модуль управления — от 3 500 ₽
• Засор внутренней камеры — от 4 000 ₽

Все суммы указаны за работу, без стоимости запчастей. Итог мастер называет после диагностики и до начала работ. Если неисправность электроники проявляется нерегулярно, может понадобиться доставка модуля или прибора в сервисный центр и обратно.

Прайс посмотрели — и собираетесь купить ТЭН по результату одного замера? Клемма от 2 000 ₽ или терморегулятор от 2 100 ₽ — если выяснится, что нагреватель цел. Новый ТЭН от 3 300 ₽ — если купить его наугад и поставить к той же подгоревшей клемме.

Мультиметр показывает только сопротивление спирали и грубый пробой. Он не видит подгоревшую клемму, которая сожжёт и новый нагреватель, не видит залипший терморегулятор и слабый пробой под напряжением. Замер всей цепи мастером занимает несколько минут и показывает, какую деталь действительно нужно менять. Работаем по всей России с 2005 года. Стоимость называем до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Проверять ТЭН на включённом или подключённом к сети бойлере. Только автомат выключен и вилка вынута.
• Мерить сопротивление, не отсоединив провода от выводов. Результат будет неверным.
• Подбирать новый ТЭН «похожий по размеру» другой мощности. Проводка, вилка и защита рассчитаны на паспортную.
• Собирать без фото подключения и забывать провод заземления.
• Включать бойлер после проверки, не убедившись, что бак полон.
• Пользоваться бойлером с пробоем ТЭНа на корпус, даже если УЗО пока не выбивает.

Эксперт отвечает на ваши вопросы

Тарасов Денис Олегович

Руководитель направления «Ремонт водонагревателей». 14 лет в сервисе бытовой техники, 6 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество ремонта и профилактики. Знает все типы оборудования — накопительные и проточные, электрические и газовые модели. Консультирует по сложным случаям: замена ТЭНов и магниевых анодов, чистка от накипи, поломки термостатов и предохранительных клапанов.

Мультиметр между выводами ТЭНа показывает «1». Нагреватель сгорел?

Скорее всего, да, но проверьте две вещи. Во-первых, режим и диапазон мультиметра: «1» или «OL» на диапазоне 200 Ом при исправном ТЭНе не появится, а вот на слишком маленьком диапазоне может. Во-вторых, место замера: щупы должны касаться чистого металла выводов нагревателя, а не окисленной клеммы или провода. Если после этого показания не изменились, спираль оборвана, и ТЭН меняют — от 3 300 ₽ за работу. Перед покупкой нового посмотрите на выводы: если один из них прогорел от плохого контакта, клемму нужно восстановить, иначе новый нагреватель проживёт недолго. И выясните, почему сгорел старый. Самые частые причины — накипь, включение без воды и растворившийся анод. При замене ТЭНа бак обычно чистят в тот же визит, чистка камеры — от 4 000 ₽.

Сопротивление ТЭНа в норме, а бойлер не греет. Где искать?

Значит, нагреватель цел, а ток до него не доходит. Цепь от вилки до ТЭНа проходит через несколько узлов, и разрыв может быть в любом. Первое — клеммы на выводах ТЭНа: окисленные или подгоревшие, они выглядят целыми, но ток не проводят. Восстановление — от 2 000 ₽. Второе — терморегулятор: его контакты выгорели и не замыкаются, замена от 2 100 ₽. Третье — термопредохранитель, который сработал или износился, — от 2 200 ₽. У электронных моделей добавляются реле на плате и датчик: плата не подаёт питание на исправный ТЭН, ремонт модуля от 3 500 ₽. Мультиметром эти узлы тоже можно прозвонить, но нужно знать схему конкретной модели. Мастер проверяет всю цепь по порядку за один визит и называет стоимость до начала работ.

Между выводом ТЭНа и корпусом мультиметр показывает несколько мегаом. Это нормально?

Нет, это признак повреждения изоляции. У исправного ТЭНа между любым выводом и корпусом бытовой мультиметр должен показывать бесконечность даже на максимальном диапазоне. Если на экране конечное значение, пусть и большое, изоляционный наполнитель внутри трубки пропускает ток. Обычно это значит, что через микротрещину в оболочке внутрь попала вода. Под рабочим напряжением такая утечка становится гораздо больше, чем при замере тестером, и именно она выбивает УЗО, а при неисправной защите даёт напряжение на воду. Бойлером пользоваться нельзя, ТЭН меняют — от 3 300 ₽. Иногда показания вводят в заблуждение из-за влажной клеммной коробки или пальцев на щупах. Проверьте, что поверхность сухая и вы не касаетесь металла руками. Точный ответ даст мегаомметр, которым пользуется мастер.

У плоского бойлера на фланце больше двух выводов. Как проверять?

В плоских моделях обычно стоят два нагревателя, иногда в одном фланце, иногда на двух отдельных. Чаще всего они разной мощности, например 0,7 и 1,3 кВт или 0,8 и 1,2 кВт, и у каждого своя пара выводов или общий вывод и два отдельных. Проверять нужно каждый нагреватель: найдите по схеме или по маркировке на фланце, какие выводы к какому ТЭНу относятся, и замерьте сопротивление каждой пары. Для 0,7 кВт норма около 69–76 Ом, для 1,3 кВт — около 37–41 Ом. Затем проверьте каждый вывод на корпус. Частая картина у плоских бойлеров — один ТЭН цел, второй в обрыве: бойлер греет, но вдвое медленнее. Меняют только неисправный нагреватель — от 3 300 ₽. Если схема подключения непонятна, не отсоединяйте провода наугад: собрать потом правильно без фото сложно.

Нужно ли сливать воду из бойлера, чтобы проверить ТЭН?

Для замера — нет. Выводы ТЭНа находятся снаружи бака, под нижней крышкой, и к ним есть доступ, не трогая воду. Достаточно обесточить бойлер, снять крышку и отсоединить провода. Сливать воду нужно, только если ТЭН будут снимать: для замены, чистки или осмотра бака. У «сухих» ТЭНов, которые стоят в защитной колбе, замену делают без слива. Если воду всё-таки сливали, не забудьте перед включением наполнить бак полностью: откройте горячий кран и дождитесь ровной струи без воздуха. Включение пустого бойлера сжигает даже исправный нагреватель за несколько минут. Если после проверки ТЭН оказался неисправен, мастер заменит его и при необходимости почистит бак: замена ТЭНа — от 3 300 ₽, чистка камеры — от 4 000 ₽.

Мультиметр показал, что с ТЭНом всё в порядке, а УЗО всё равно выбивает. Почему?

Это типичная ситуация, и в ней нет противоречия. Бытовой мультиметр проверяет изоляцию напряжением всего в несколько вольт. Начинающийся пробой ТЭНа часто проявляется только под рабочим напряжением и на горячем нагревателе: металл расширяется, трещина раскрывается, и через неё начинает течь ток. На холодном ТЭНе тестер покажет бесконечность, а при нагреве УЗО выбьет. Мастер проверяет изоляцию мегаомметром, который испытывает её напряжением 500–1000 вольт и находит такие дефекты. Вторая возможная причина — утечка не в ТЭНе, а в другом месте: влага в клеммной коробке, повреждённый провод, неисправное УЗО на шнуре. Восстановление цепи — от 2 000 ₽, замена ТЭНа при пробое — от 3 300 ₽. До проверки бойлером лучше не пользоваться: если УЗО выбивает, утечка реальна.
