Водонагреватели Timberk выпускаются во многих сериях, и у некоторых из них есть необычная особенность: управление и дисплей находятся не на корпусе, а на блоке УЗО, закреплённом на стене на сетевом шнуре. Там же отображаются коды ошибок. Ниже — типичные неисправности на примере плоской серии SWH FSE1 с таким управлением: что означают коды, какие операции инструкция разрешает выполнить самому, какие поломки встречаются чаще всего и почему для этой марки особенно важно регулярное обслуживание.
В инструкции Timberk сказано: незамедлительно отключите водонагреватель от сети, если от него идут странные звуки, запах или дым, и всегда отключайте его во время грозы. Включать бойлер нельзя, если он не наполнен водой или если вода не проходит через предохранительный клапан. Главное здесь не цена, а безопасность.

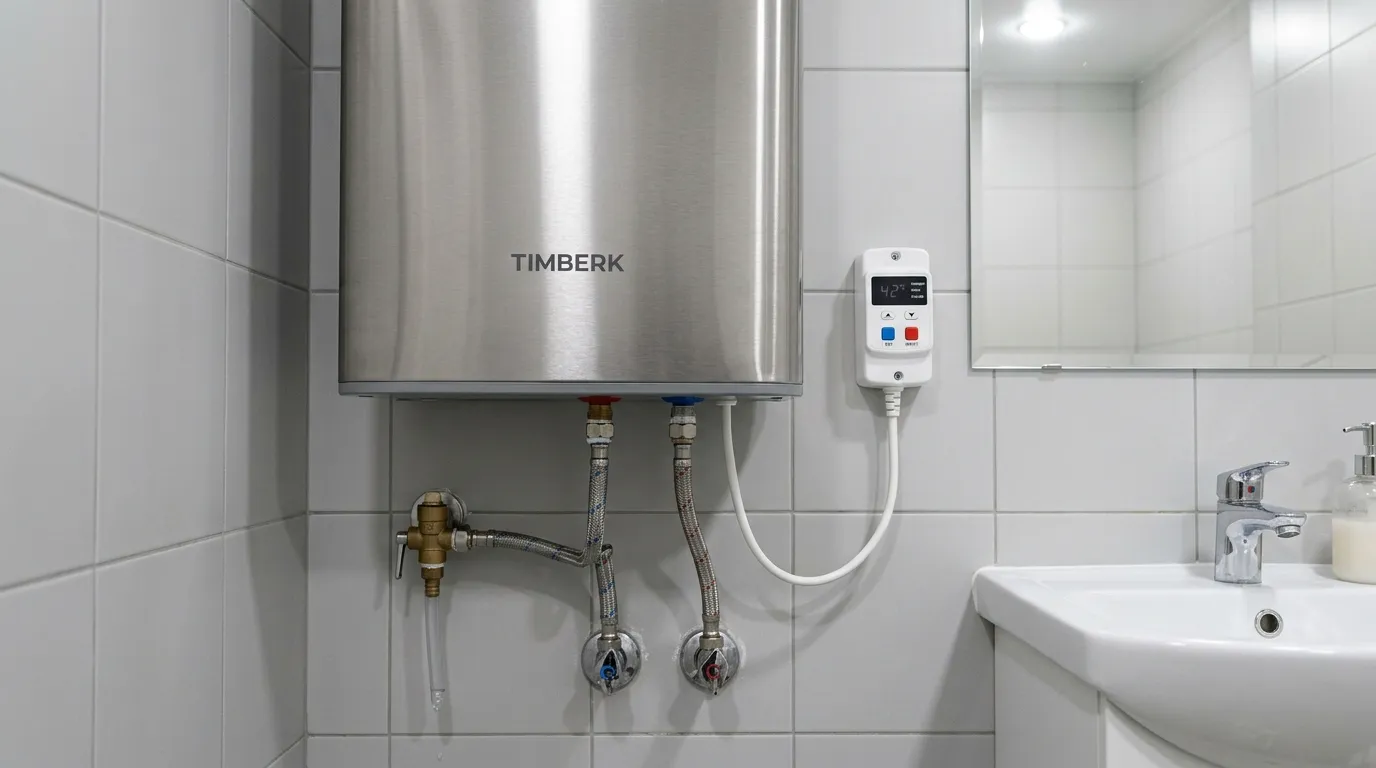

Как устроены модели с блоком УЗО
В серии SWH FSE1 по инструкции мощность 2000 Вт, номинальное давление 0,7 МПа, температура настраивается от 35 до 75 °C с шагом в один градус. Кнопки, дисплей и индикаторы нагрева расположены на блоке УЗО, который до подключения к сети нужно надёжно закрепить на стене в открытом месте, недоступном для воды и влаги. Важная деталь: в сетевой шнур с блоком УЗО встроен температурный датчик, поэтому инструкция запрещает менять шнур и изменять его длину. В баке стоит термовыключатель — защита от перегрева — и магниевый анод. Бойлер нужно устанавливать строго вертикально: по инструкции любой перекос относительно вертикали приводит к выходу прибора из строя и рассматривается как негарантийный случай.
Коды ошибок
Коды отображаются на дисплее блока УЗО. В инструкции к серии SWH FSE1 их расшифровка такова.
- E0 — перегрев воды, нагрев выше 85 °C. Нужно обратиться в сервис.
- E1 — нагрев без воды. Проверьте наличие воды в водонагревателе.
- E2 — неисправность системы нагрева или сработал либо не был включён термовыключатель. Инструкция советует включить термовыключатель по порядку, описанному в разделе обслуживания.
- E3 — искажение частоты тока 50 Гц. Нужна проверка электросети.
- E4 — неисправен температурный датчик.
- E5 — короткое замыкание температурного датчика.
- E6 — напряжение в сети выше 300 В.
- E7 — напряжение в сети ниже 145 В. Подождите стабилизации или вызовите электрика.
Коды E3, E6 и E7 связаны не с бойлером, а с электросетью. Если они появляются регулярно, проблему решают стабилизатор или реле напряжения, их подключает электрик. В других сериях Timberk коды могут отличаться — сверяйтесь с инструкцией к своей модели.
Не греет: сработал термовыключатель
Самая частая ситуация. По инструкции, если водонагреватель включён в сеть, но вода не нагревается, значит, отключился или не был включён термовыключатель, а на блоке может появиться E2. Инструкция описывает порядок действий: отключить питание, снять накладку нижней крышки, открутив саморезы, нажать до щелчка кнопку в центре круглого термовыключателя рядом с ТЭНом. Если кнопка не нажимается и щелчка нет, нужно подождать, пока термовыключатель остынет. Затем собрать всё в обратном порядке. Если отключение термовыключателя происходит неоднократно за короткое время, инструкция требует отключить питание, перекрыть подачу воды и обратиться в авторизованный сервисный центр.
Частые срабатывания — это не случайность. Термовыключатель реагирует на перегрев, а перегрев чаще всего вызывают накипь на ТЭНе, изношенный датчик или включение бойлера с незаполненным баком.
Индикатор питания на блоке УЗО не горит
Инструкция называет три причины: не нажата кнопка RESET, неисправно УЗО или неисправен нагревательный элемент. Сначала нажмите RESET. Проверьте УЗО кнопкой TEST: по инструкции, если при её нажатии напряжение не отключается или индикатор продолжает гореть, УЗО работает некорректно, а если после RESET напряжение не подаётся, некорректно работает водонагреватель. В обоих случаях бойлер нужно отключить от сети и обратиться в сервис.
Датчик: E4 и E5
Неисправность или замыкание температурного датчика. Электроника не видит температуру и не может управлять нагревом. Перезапуск здесь не помогает, нужна проверка датчика и его цепи. Учтите особенность серии: часть температурного контроля связана со шнуром и блоком УЗО, поэтому менять или удлинять шнур самостоятельно нельзя.
Перегрев: E0
Вода нагрелась выше 85 °C. По таблице неисправностей, если температура воды слишком высокая, повреждена система контроля температуры, и нужно обращаться в сервис. До визита мастера бойлер лучше отключить.
Течь
Инструкция различает два случая. Протечка на подключении труб — нарушено уплотнение, его заменяют. Вода течёт из корпуса прибора — это либо нарушено уплотнение фланца нагревательного элемента, либо разрушение внутреннего бака из-за коррозии. Во втором случае нужен сервис, и если причина в коррозии бака, его не ремонтируют.
Капает клапан
По инструкции во время нагревания вода может капать из отверстия предохранительного клапана, избежать этого невозможно, а блокировать клапан нельзя — это может привести к разрыву внутреннего резервуара. Если вода течёт из клапана даже тогда, когда прибор не греет, давление в водопроводе превышает или близко к 0,7 МПа, и нужен редуктор. Инструкция также требует проверять клапан каждые 14 дней: перевести ручку слива в верхнее положение — из отверстия должна потечь вода. Если вода не течёт, клапан испорчен, и пользоваться водонагревателем нельзя.
| Неисправность | Как проявляется | Что обычно нужно / цена работы |
|---|---|---|
| Сработал термовыключатель | Не греет, E2; помогает сброс | При повторе — защита от 2 200 ₽, чистка от 4 000 ₽ |
| Датчик | E4 или E5 | Термодатчик от 2 100 ₽ |
| Нагревательный элемент | Не греет, E2 при исправной защите | ТЭН от 3 300 ₽ |
| Перегрев | E0, вода горячее 85 °C | Датчик от 2 100 ₽, плата от 3 500 ₽ |
| Подгоревшие клеммы | Нет нагрева, запах пластика | Электроцепь от 2 000 ₽ |
| Проблемы сети | E3, E6, E7 | Реле напряжения или стабилизатор — электрик |
Неисправности и цены
От дешёвых к дорогим. Цены — за работу, без стоимости запчастей.
Неисправность электроцепи — от 2 000 ₽
Подгоревшие клеммы ТЭНа и термовыключателя, окисленные контакты, клеммы, подмокшие от течи фланца. Частая причина отсутствия нагрева и запаха пластика. Сам шнур с блоком УЗО в этой серии, по инструкции, меняют только в авторизованном сервисном центре.
Неисправен термодатчик или терморегулятор — от 2 100 ₽
Причина кодов E4 и E5 и частая причина перегрева E0. Датчик подбирают по модели.
Неисправен термопредохранитель — от 2 200 ₽
Термовыключатель, который срабатывает неоднократно или не взводится. Его проверяют, при необходимости меняют и выясняют причину перегрева.
Неисправен ТЭН — от 3 300 ₽
Неисправность системы нагрева при исправной защите — одна из причин E2 и отсутствия индикации по инструкции. Нагреватель меняют, осматривая бак и анод. Стоимость самого ТЭНа зависит от модели и определяется после диагностики.
Неисправен модуль управления — от 3 500 ₽
Электроника, которая не управляет нагревом или неверно обрабатывает сигналы датчика. Её проверяют после исключения датчика, ТЭНа и защиты.
Засор внутренней камеры — от 4 000 ₽
Главная профилактическая работа и частая причина повторных срабатываний термовыключателя. Бак сливают, снимают фланец, удаляют накипь с ТЭНа и осадок, проверяют анод. Замена анода отсутствует в прайсе, её стоимость определяется после диагностики.
Обслуживание и гарантия: полгода до первой проверки
У Timberk требования к обслуживанию строже, чем у многих марок. В гарантийном талоне к серии SWH FSE1 приведена таблица рекомендуемых работ: первоначальная проверка накипи на ТЭНе, осадка в баке и состояния магниевого анода — через первые полгода эксплуатации, дальше удаление накипи, очистка бака и замена анода — не реже раза в год или чаще, в зависимости от результатов первой проверки. Базовая гарантия на водонагреватель — 1 год, на течь бака — 2 года. Увеличенная гарантия на нагревательный элемент — 3 года, на течь бака — 7 лет, но она действует, только если обслуживание регулярно выполняет авторизованный сервисный центр с отметкой в талоне. Если пропустить хотя бы одно обслуживание, увеличенная гарантия перестаёт действовать. Кроме того, гарантия не распространяется на повреждения из-за замерзания, накипи, коррозии от несвоевременной замены анода, а сами магниевые аноды относятся к расходным частям. Обслуживание, включая замену анода, — платная услуга, не входящая в гарантию.
Как продлить жизнь бойлеру Timberk
Проводите первую проверку через полгода, дальше — не реже раза в год. Устанавливайте бойлер строго вертикально, а блок УЗО — на стене в сухом месте. Не включайте бойлер, пока бак не заполнен: сначала откройте кран горячей воды, затем подачу холодной и дождитесь, пока вода свободно потечёт. Проверяйте клапан каждые 14 дней, как требует инструкция. Поставьте редуктор, если давление в сети выше 0,7 МПа, а при жёсткой воде с большим содержанием кальция, марганца или железа — соответствующий фильтр. Периодически проверяйте, не греется ли вилка: по инструкции, если через полчаса работы она нагрелась выше 50 °C, розетку нужно заменить. Отключайте бойлер во время грозы. При угрозе мороза сливайте воду — но не горячее 50 °C, чтобы не обжечься.
Когда ремонт не имеет смысла
Если вода течёт из корпуса из-за коррозии внутреннего бака, его не ремонтируют: прибор меняют целиком. Если одновременно нужны ТЭН, датчик, плата и чистка, а бойлеру много лет, суммарная стоимость может приблизиться к половине стоимости сопоставимого нового прибора. Мастер скажет об этом до начала работ. Замену бака мы не выполняем, но демонтаж старого бойлера и установку нового выполняем.
Что включает ремонт
Профессиональный ремонт водонагревателей Timberk учитывает особенности серии — управление на блоке УЗО и датчик, связанный со шнуром:
- Считывание кода на блоке УЗО.
- Проверка сети: напряжение, частота, розетка, вилка.
- Проверка УЗО кнопками TEST и RESET.
- Проверка датчика, термовыключателя и ТЭНа.
- Слив бака, удаление накипи, осмотр и замена анода.
- Проверка уплотнений, клапана и давления.
- Сборка, заполнение и контрольный нагрев без ошибок.
Сводный прайс по работам с водонагревателями Timberk:
- Неисправность электроцепи — от 2 000 ₽
- Неисправен термодатчик или терморегулятор — от 2 100 ₽
- Неисправен термопредохранитель — от 2 200 ₽
- Неисправен ТЭН — от 3 300 ₽
- Неисправен модуль управления — от 3 500 ₽
- Засор внутренней камеры — от 4 000 ₽
Все суммы указаны за работу, без стоимости запчастей. Итог мастер называет после диагностики и до начала работ. Если неисправность электроники проявляется нерегулярно, может понадобиться доставка модуля или прибора в сервисный центр и обратно.
Чего нельзя делать
- Включать бойлер, если он не наполнен водой.
- Менять или удлинять шнур с блоком УЗО — в нём встроен датчик.
- Подключать бойлер через удлинители.
- Блокировать предохранительный клапан — это может привести к разрыву бака.
- Пользоваться бойлером, если при проверке из клапана не течёт вода.
- Устанавливать бойлер с перекосом относительно вертикали.
- Снимать крышки во время работы и не отключив бойлер от сети.
