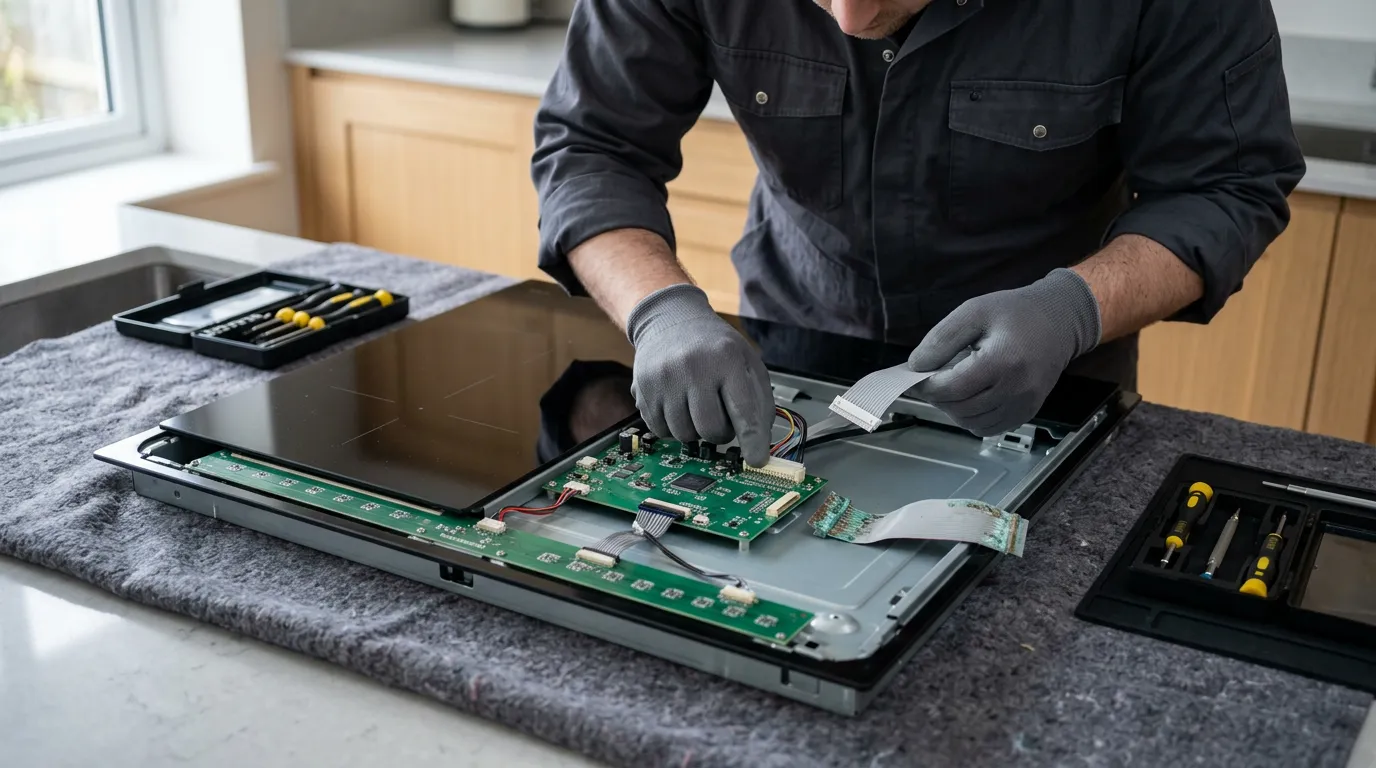

У сенсорной варочной панели две основные платы: модуль индикации с сенсорами и дисплеем, который находится под зоной управления, и модуль управления, который включает зоны. Соединяет их шлейф — плоский кабель или жгут проводов с разъёмами. Когда шлейф или его контакты подводят, симптомы выглядят как отказ электроники: кнопки не реагируют или срабатывают сами, дисплей мерцает, панель включается через раз или выдаёт код. Хорошая новость в том, что часто дело не в дорогом модуле, а в контакте, и ремонт обходится восстановлением соединения или заменой самого шлейфа. Разберём, как понять, что виноват шлейф, что с ним путают, как проходит ремонт и сколько он стоит.
Главный вопрос при подозрении на шлейф — не «менять или нет», а «точно ли это шлейф». Похожие симптомы дают нестабильное питание, влага на сенсорах, неисправный модуль индикации или модуль управления. Поэтому грамотный мастер сначала исключает питание и бытовые причины, затем проверяет контакты разъёмов, и только потом решает, что меняется: шлейф, модуль или ничего — если хватит очистки и переподключения.
Что такое шлейф и почему он выходит из строя
Шлейф передаёт между платами сигналы сенсоров, команды и питание для дисплея. Он работает в непростых условиях: рядом с горячим стеклом и силовой электроникой, в зоне, куда при заливе попадает влага, а при готовке — пар и жир. Типичные причины неисправности:
- Окисление контактов разъёма. Самая частая причина. Влага от пролитой жидкости или конденсат, кухонный жир — и на металлических контактах появляется налёт, соединение становится нестабильным.
- Разъём частично вышел из гнезда. После перевозки, неаккуратной установки, вибрации или если панель вынимали из столешницы.
- Надрыв или перелом проводников. Из-за перегиба при снятии панели или натяжения при монтаже.
- Перегрев. Если рядом с шлейфом сильно греется силовая электроника, изоляция стареет быстрее.
- Повреждение при самостоятельном вскрытии. Шлейф легко сломать, отсоединяя разъём без знания, как работает его фиксатор.
Какие бывают шлейфы в варочных панелях
- Плоский ленточный шлейф. Тонкая гибкая лента с параллельными проводниками, вставляется в разъём с откидным или выдвижным фиксатором. Самый распространённый вариант в сенсорных панелях. Чувствителен к перегибам и окислению контактов.
- Жгут проводов с разъёмами. Несколько отдельных проводов в общей оболочке, на концах — пластиковые колодки с защёлками. Надёжнее к перегибам, но колодки могут выходить из гнезда и окисляться.
- Впаянный шлейф. С одной стороны шлейф припаян к плате, с другой вставлен в разъём. Если повреждён его припаянный конец, ремонтируется вместе с модулем.
- Несколько шлейфов. В больших панелях и моделях с несколькими платами шлейфов может быть два-три: к сенсорной плате, к отдельным модулям индукции, к вентилятору. Поэтому важно найти, какой именно из них сбоит.
У стеклокерамических панелей с поворотными ручками сенсорного шлейфа нет: регуляторы соединены с конфорками проводами. Там похожие симптомы — зона включается через раз, индикаторы мигают — дают подгоревшие провода и клеммы, а не шлейф.
Признаки, указывающие на шлейф
- Сбои зависят от вибрации или нагрева: панель начинает работать, если на неё слегка надавить или после того, как она прогрелась, — и наоборот.
- Сбои непостоянные: то всё работает, то кнопки не отвечают, то дисплей гаснет.
- Часть дисплея или часть кнопок не работает целиком, а остальные — нормально.
- Код ошибки связи между платами — у многих моделей есть отдельные коды для этого; расшифровка в инструкции.
- Проблемы начались после залива, перевозки, переустановки панели или работы мастера.
Что путают с неисправностью шлейфа
| Симптом | Что бывает на самом деле | Цена |
|---|---|---|
| Кнопки не реагируют | Вода, жир, плёнка на сенсорах, блокировка | Бесплатно |
| Кнопки сбоят, дисплей мерцает | Нестабильное питание, плохой контакт на колодке | от 2 600 ₽ |
| Панель включается через раз | Разрыв или плохой контакт в электроцепи, питание | от 2 100–2 300 ₽ |
| Часть дисплея не горит, кнопки этой части не работают | Модуль индикации | от 3 500 ₽ |
| Дисплей нормальный, но зоны не исполняют команды | Модуль управления | от 3 550 ₽ |
| Сбои только после пролитой воды | Влага на сенсорах или под стеклом — нужна просушка | Бесплатно или после диагностики |
Можно ли сделать самому
Можно и нужно: вытереть зону управления насухо, снять блокировку, убедиться, что на сенсорах нет плёнки и предметов, обесточить панель автоматом в щитке на 10–15 минут и включить снова. Если панель заливали — оставить её обесточенной на сутки-двое для просушки. Проверить, не мерцает ли свет в кухне при включении зон: это укажет на питание, а не на шлейф.
Нельзя: вынимать панель из столешницы, снимать нижнюю крышку и отсоединять шлейф. Под крышкой — платы под напряжением, причём выключенная кнопкой панель остаётся под напряжением. Разъёмы шлейфов имеют фиксаторы, которые легко сломать, а проводники — порвать. Кроме того, самостоятельное вскрытие обычно лишает гарантии. Чистить контакты спиртом, ставить «временные» перемычки и подкладывать бумагу под разъём тоже нельзя — это превращает недорогой ремонт в замену модуля.
Когда шлейф действительно меняют
- Проводники надорваны или переломлены — восстановить их надёжно нельзя.
- Контакты шлейфа окислены так, что очистка не возвращает надёжное соединение, или металл контактов повреждён.
- Изоляция повреждена перегревом — есть риск замыкания.
- Шлейф повреждён при предыдущем вскрытии — сломаны фиксаторы, порваны дорожки.
Когда замена не нужна: если разъём просто вышел из гнезда или контакты покрыты лёгким налётом, мастер очищает их, правильно переподключает шлейф и проверяет работу. Бывает и обратная ситуация: шлейф не съёмный, а впаян в модуль индикации — тогда при его повреждении ремонтируется или меняется модуль.
Ремонт: что входит и сколько стоит
Отдельной позиции «замена шлейфа» в прайсе нет: стоимость работы и самой детали зависит от модели, доступности оригинального шлейфа и того, нужна ли замена или достаточно восстановить контакт. Поэтому она определяется после диагностики и называется до начала работ. Цены смежных работ по этой группе симптомов — работа без стоимости запчастей, в формате «от»:
- нет корректного питания в электросети — от 2 600 ₽;
- разрыв или плохой контакт в электроцепи — от 2 100 ₽;
- неисправен модуль индикации — от 3 500 ₽;
- неисправен модуль управления — от 3 550 ₽.
Если неисправность связана с тем, что зона не выключается или панель выбивает автомат, здесь главное не цена, а безопасность: обесточьте панель и не включайте до ремонта.
Что включает ремонт
Профессиональный ремонт варочных панелей с подозрением на шлейф идёт от простого к сложному:
- Проверка бытовых причин и питания: сенсоры, блокировка, напряжение и фазы на клеммах.
- Аккуратное снятие панели из столешницы и вскрытие нижней крышки на обесточенной панели.
- Осмотр шлейфа и разъёмов: посадка, окисление, надрывы, следы перегрева и влаги.
- Восстановление контакта — очистка и правильное переподключение, если этого достаточно.
- Замена шлейфа на подходящий для модели, если он повреждён.
- Проверка модулей индикации и управления, если после восстановления соединения сбои остались.
- Сборка, установка и контрольная проверка каждой кнопки, дисплея и всех зон.
Встраиваемую панель мастер аккуратно вынимает из столешницы сам. Если для подбора шлейфа или сложной проверки нужна мастерская, панель может понадобиться доставить в сервисный центр и обратно — об этом мастер говорит прямо. Если ремонт с учётом детали выходит дороже примерно половины цены сопоставимой новой панели, мастер обязан сказать об этом до начала работ. Техника старше 2000 года в большинстве случаев неремонтопригодна — запчастей нет.
Сколько времени занимает работа. Если дело в посадке разъёма или лёгком окислении, мастер справляется за один визит: снять панель, восстановить соединение, установить и проверить. Если шлейф нужно менять, всё зависит от детали: ходовые шлейфы подбираются быстро, а оригинальный шлейф под конкретную модель иногда приходится заказывать — тогда мастер заранее скажет срок и цену, а до ремонта панелью лучше не пользоваться, если сбои затрагивают выключение зон.
Как продлить жизнь соединениям внутри панели
- Держите зону управления сухой и вытирайте пролитое сразу, особенно у края стекла и в стыке со столешницей.
- Не мойте панель обильно водой — протирайте влажной тканью и сразу насухо.
- Следите за вентиляцией под панелью — перегрев ускоряет старение изоляции и контактов.
- Доверяйте снятие и установку панели мастеру — при неаккуратной переустановке разъёмы выходят из гнёзд.
- После залива всегда давайте панели просохнуть обесточенной, а не проверяйте её сразу.
Чего нельзя делать
- Вскрывать панель и отсоединять шлейф самостоятельно. Фиксаторы ломаются, проводники рвутся, а платы остаются под напряжением.
- Стучать по стеклу, чтобы «восстановить контакт». Стекло может треснуть, а контакт от этого не станет надёжнее.
- Включать панель сразу после залива. Влага на разъёмах — главная причина окисления.
- Покупать модуль по догадке, не проверив шлейф и разъёмы.
- Пользоваться панелью, если зона не выключается или выбивает автомат. Обесточьте и ждите диагностики.
- Ставить автомат мощнее и отключать УЗО. Защита срабатывает не просто так.
- Пользоваться треснувшей панелью. Трещину не заклеивают, панель обесточивают; замену стекла мы не выполняем.
