Реле — небольшая, но очень нагруженная деталь варочной панели. В панелях с сенсорным управлением именно реле на плате управления подаёт сетевое напряжение на нагревательные элементы стеклокерамики, переключает контуры двухконтурных зон, а в индукции участвует в подключении силовой части и распределении мощности. Через контакты реле годами проходит большой ток, они щёлкают тысячи раз за каждую готовку. Неудивительно, что со временем реле изнашивается: контакты обгорают, перестают замыкаться или, наоборот, свариваются. Признаки — зона не греет, не выключается, греет рывками, щёлкает. Хорошая новость в том, что реле — отдельная деталь, и во многих случаях его можно заменить, не меняя весь модуль управления. В этой статье разберём, как работает реле, какие симптомы на него указывают, что с ним часто путают, как мастер проверяет и меняет реле и когда этого недостаточно.
Коротко: на неисправное реле указывают зона, которая не выключается или греет на максимуме при любой ступени, зона, которая не греет при горящей ступени, громкие или частые щелчки при пропаже нагрева, не включающийся второй контур. Но те же симптомы дают регулятор, ограничитель температуры, нагревательный элемент и обрыв цепи, поэтому перед заменой реле мастер обязательно проверяет их. Если контакты реле сварились и зона не выключается, главное здесь не цена, а безопасность: обесточьте панель автоматом. Если вместе с реле обгорели дорожки платы, иногда выгоднее заменить модуль управления целиком.
Как работает реле в варочной панели
Реле — это электромеханический выключатель: маленькая катушка, которая при подаче слабого управляющего сигнала притягивает контакты и замыкает мощную цепь. Модуль управления не может сам пропустить через свои микросхемы ток в несколько ампер, поэтому даёт команду реле, а уже реле включает нагреватель.
- В стеклокерамических панелях с сенсорами реле включает и выключает нагревательный элемент каждой зоны. На средних ступенях оно делает это циклами: несколько секунд нагрева, затем пауза. Отсюда тихие щелчки при работе — это нормально.
- В двухконтурных зонах отдельное реле подключает внешний контур.
- В индукционных панелях реле обычно не включают катушки напрямую — это делает генератор, — но могут подключать питание силовой части, переключать катушки между режимами или участвовать в распределении мощности.
- В плитах и панелях с поворотными ручками реле на плате обычно нет: зону включает механический регулятор с собственными контактами.
Реле в индукционной панели: особенности
У индукции роль реле скромнее, чем у стеклокерамики, но отказы тоже встречаются. Реле может подключать питание к силовой части после самопроверки, переключать катушки сдвоенных или гибких зон, коммутировать цепи при распределении мощности между зонами одного генератора. Если такое реле не срабатывает, панель может включаться, но не греть на одной стороне или в одном из режимов гибкой зоны, выдавать код ошибки при включении нагрева или щёлкать без результата. Если реле залипло, возможна работа части зон без команды. Проверка у индукции сложнее: мастер сначала исключает генератор и катушки, потому что их неисправности дают похожую картину.
Признаки неисправного реле
| Что происходит | Что могло случиться с реле | Что ещё даёт такой симптом |
|---|---|---|
| Зона не выключается, греет на максимуме при любой ступени | Контакты сварились | Замыкание, регулятор, модуль управления |
| Ступень горит, зона холодная | Контакты обгорели и не замыкаются, оборвана катушка реле | Ограничитель, нагревательный элемент, обрыв цепи |
| Зона греет рывками, гаснет на максимуме | Контакты подгорели и замыкаются через раз | Ограничитель температуры срабатывает рано |
| Громкий треск или частые щелчки, нагрев пропадает | Контакты искрят | Подгоревший разъём, контакт в колодке |
| Не включается внешний контур | Реле контура не замыкает | Обрыв контура нагревателя, регулятор |
| Запах гари у панели управления | Перегревается корпус реле или его выводы | Плата, разъём, проводка |
Что часто путают с неисправностью реле
Нормальные щелчки на средних ступенях
У стеклокерамики реле включает и выключает нагреватель циклами, и тихие щелчки каждые несколько секунд на средних ступенях — нормальная работа. Чем ниже ступень, тем длиннее паузы. На максимуме щелчков должно быть мало или не быть вовсе.
Ограничитель температуры
Ограничитель защищает стекло от перегрева и отключает нагреватель напрямую, независимо от реле. Если он срабатывает слишком рано, зона на максимуме гаснет и снова загорается — со стороны это похоже на неисправное реле. Ограничитель проверяют в первую очередь.
Нагревательный элемент и обрыв цепи
Если зона не греет, причина может быть в самом нагревательном элементе или в обрыве провода к нему, а не в реле. Мастер измеряет сопротивление нагревателя и проверяет цепь.
Реле напряжения
Многие путают реле внутри панели с реле напряжения — отдельным защитным устройством в щитке, которое отключает линию при опасном скачке. Если реле напряжения сработало, панель не включается вовсе, но с ней всё в порядке. Проверьте индикацию реле напряжения в щитке, если оно установлено.
Включённый не тот контур
Если у двухконтурной зоны не греет внешний круг, сначала убедитесь, что второй контур включён: обычно это отдельная кнопка после включения зоны.
Почему реле выходит из строя
- Естественный износ. Каждое включение и выключение под нагрузкой вызывает маленькую искру на контактах. За годы контакты обгорают.
- Перегрев. Если панель работает без вентиляции, а плата управления находится рядом с горячими узлами, реле греется сильнее и стареет быстрее.
- Неисправный нагреватель. Нагреватель с частично повреждённой изоляцией или межвитковым замыканием даёт броски тока, от которых контакты реле свариваются.
- Слишком частые циклы. Если ограничитель температуры срабатывает рано, реле переключается гораздо чаще, чем рассчитано.
- Скачки напряжения. Броски тока при скачках ускоряют обгорание контактов.
- Влага. После залива контакты и выводы реле окисляются.
Что проверить самому. Убедитесь, что включён нужный контур, посуда подходит, ступень задана, блокировки нет. Сравните зону с соседней такой же. Выключите автомат на 30 секунд и включите. Если зона не выключается кнопкой — не проверяйте дальше, сразу обесточьте панель.
Как мастер проверяет реле
- Исключает внешние причины: напряжение, подключение, режимы, контур, посуду.
- Проверяет ограничитель температуры и сопротивление нагревательного элемента — чтобы не менять реле, если виноваты они.
- Осматривает плату: потемнение вокруг выводов реле, оплавленный корпус, вздутие, следы искрения.
- Проверяет, приходит ли на реле управляющий сигнал при включении зоны. Если сигнала нет, проблема в модуле управления, а не в реле.
- Проверяет, замыкаются ли контакты при сигнале и размыкаются ли без него.
- Проверяет дорожки и пайку вокруг реле: при перегреве они часто отслаиваются или прогорают.

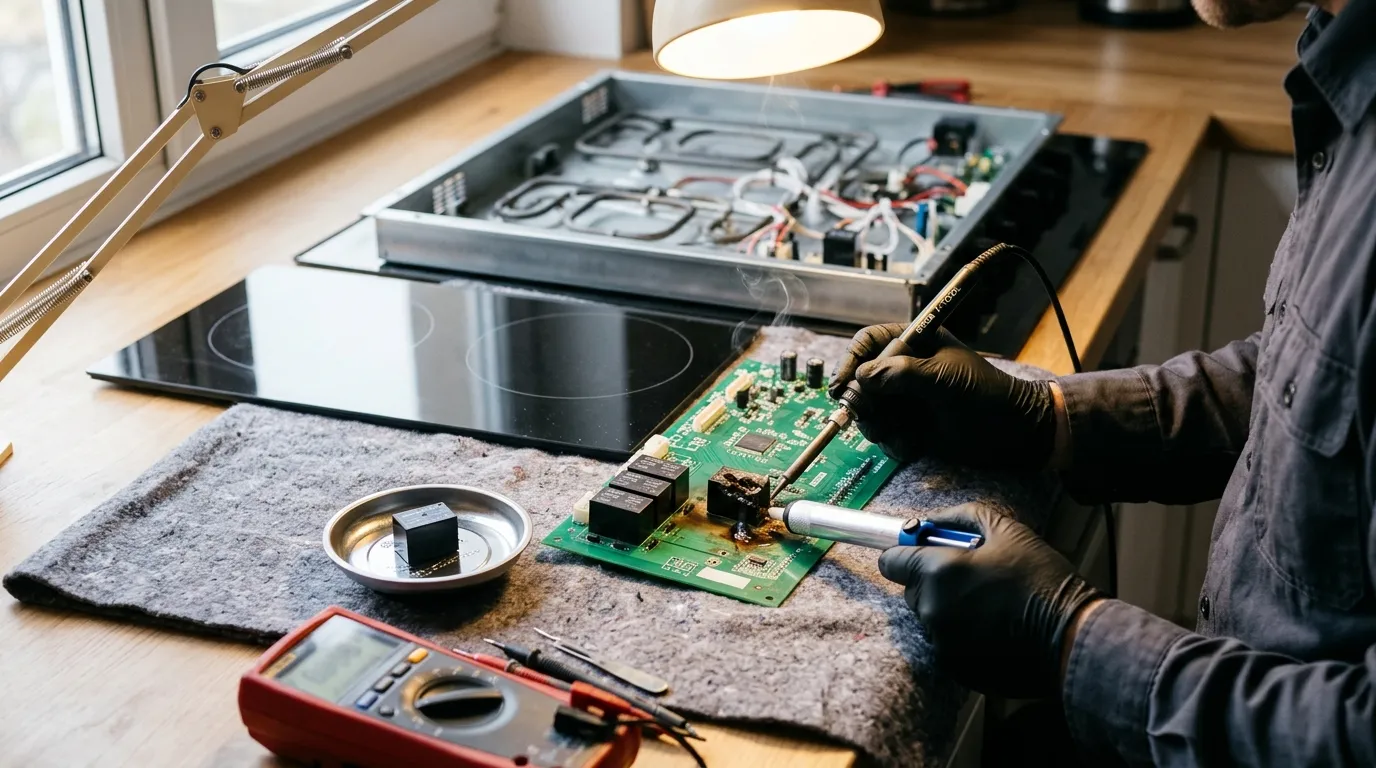

Как меняют реле
- Панель обесточивают и извлекают из столешницы, снимают нижнюю крышку.
- Извлекают плату управления и находят реле нужной зоны.
- Подбирают реле по маркировке: рабочий ток контактов, напряжение катушки, тип корпуса и расположение выводов. Внешне похожие реле могут отличаться характеристиками, и неподходящее быстро выйдет из строя.
- Аккуратно выпаивают старое реле, не перегревая дорожки.
- Восстанавливают повреждённые дорожки и пайку, если вокруг реле был нагар.
- Впаивают новое реле и проверяют пайку.
- Собирают панель и проверяют работу зоны на всех ступенях, включение и выключение, оба контура.
Сколько стоит
Замена реле на плате отдельной позицией в прайс-листе не указана — её стоимость определяется после диагностики, потому что зависит от типа реле, его доступности и состояния платы вокруг. Ниже — цены на работы по симптомам, при которых чаще всего проверяют реле. Все цены — работа без стоимости запчастей, в формате «от».
Зона не выключается
- замыкание — от 2 100 ₽;
- регулятор — от 2 100 ₽;
- модуль управления — от 3 550 ₽.
Зона не греет
- целостность электроцепи — от 2 100 ₽;
- регулятор конфорки — от 2 300 ₽;
- термостат — от 2 340 ₽;
- конфорка — от 2 500 ₽;
- модуль управления — от 2 550 ₽.
Не работает внешний или внутренний контур
- регулятор — от 2 100 ₽;
- целостность электроцепи — от 2 100 ₽;
- термостат — от 2 340 ₽;
- конфорка — от 2 500 ₽;
- модуль управления — от 3 500 ₽.
Реле или модуль целиком
- Меняют только реле, если повреждено само реле, а дорожки и пайка вокруг в порядке. Это самый выгодный вариант.
- Восстанавливают дорожки и меняют реле, если нагар затронул плату, но не глубоко.
- Меняют модуль управления, если плата прогорела насквозь, повреждены соседние элементы или нет управляющего сигнала на реле.
- Меняют реле и нагреватель, если реле сварилось из-за неисправного нагревательного элемента: иначе новое реле повторит судьбу старого.
Две ситуации из практики
«Конфорка греет даже выключенной»
Задняя зона стеклокерамической панели продолжала краснеть после выключения кнопкой. Владельцы несколько дней выключали панель автоматом. На диагностике обнаружилось сварившееся реле этой зоны, а также потемнение пайки вокруг его выводов. Реле заменили, пайку восстановили, а нагревательный элемент проверили — он оказался исправен. Модуль управления менять не пришлось.
«Новое реле прослужило месяц»
В другой панели реле одной зоны уже меняли, но через месяц история повторилась. Причина оказалась в нагревательном элементе с повреждённой изоляцией, который давал броски тока. После замены нагревателя и реле зона работает стабильно. Этот случай хорошо показывает, почему перед заменой реле нужно проверять всю цепь зоны.
Что включает ремонт
Профессиональный ремонт варочных панелей с заменой реле начинается с диагностики всей цепи зоны: мастер исключает внешние причины, проверяет ограничитель температуры, нагревательный элемент и проводку, затем сам аккуратно извлекает панель из столешницы, извлекает плату, проверяет реле, управляющий сигнал и дорожки. Мастер объясняет, что именно вышло из строя и почему, и называет итоговую стоимость после диагностики и до начала ремонта. Если для работы с платой нужно оборудование сервисного центра, панель можно доставить туда и обратно — об этом скажем заранее.
Если работа вместе с деталями выходит дороже примерно половины цены сопоставимой новой панели, мастер обязан сообщить об этом до ремонта. Технику старше 2000 года в большинстве случаев отремонтировать нельзя из-за отсутствия запчастей. Замену стекла мы не выполняем.
Можно ли заменить реле самому
Не стоит. Реле впаяно в плату, и для замены нужно снять панель, извлечь плату, подобрать реле с точными характеристиками и аккуратно перепаять его, не повредив дорожки. Ошибка в подборе по току контактов или напряжению катушки приведёт к быстрому отказу нового реле или к повреждению модуля. Кроме того, если реле вышло из строя из-за неисправного нагревателя или ограничителя, замена одного реле не решит проблему. И главное — под стеклом сетевое напряжение, а у индукции конденсаторы сохраняют заряд после отключения.
Как продлить жизнь реле
- Обеспечьте вентиляцию под панелью — плата управления не должна работать в жаре.
- Не готовьте часами на максимуме без необходимости.
- Своевременно меняйте ограничитель температуры, если зона на максимуме стала гаснуть, — иначе реле переключается гораздо чаще.
- Поставьте реле напряжения на кухонную линию, если бывают скачки.
- Сразу обесточивайте панель при заливе.
Чего нельзя делать
- Пользоваться зоной, которая не выключается, и полагаться на выключение автоматом.
- Стучать по панели, чтобы «отлипли» контакты реле.
- Ставить реле с меньшим током контактов, чем у оригинального.
- Менять реле, не проверив нагреватель и ограничитель.
- Пользоваться панелью при запахе гари у поля управления.
- Снимать панель и перепаивать плату самостоятельно.
