Катушка индукционной варочной поверхности: как понять, что менять нужно именно её

Индукционная катушка — тот самый «нагреватель» индукционной панели, хотя сама она почти не греется. Это плоская спираль из медного провода с ферритовыми стержнями снизу, которая создаёт переменное магнитное поле, а поле уже нагревает дно посуды. В панели катушки — одни из самых долговечных узлов, но и они выходят из строя: от удара тяжёлой посудой по стеклу, многолетнего перегрева, повреждения изоляции. При этом многие симптомы, которые приписывают катушке, на деле вызывает более дешёвая неисправность. Разберём, как понять, что менять нужно именно её, что проверяют до замены и как её меняют, чтобы не пострадали соседние узлы.

Главное правило по этой теме: катушку меняют последней, а не первой. Она — основная статья расходов в ремонте зоны, и прежде чем её заказывать, мастер обязан исключить посуду, контакт катушки, регулятор мощности зоны и датчик температуры. Каждая из этих причин стоит меньше, а симптомы у них похожие: зона не греет, слабо греет, не видит посуду, отключается. И наоборот: если катушка действительно неисправна, её нельзя оставлять «на потом» — она нагружает генератор и может вывести из строя силовую часть.

Как устроена индукционная катушка

• Медная обмотка. Плоская спираль из многожильного провода, рассчитанного на ток высокой частоты.
• Ферритовые стержни. Хрупкие керамические элементы под обмоткой. Направляют магнитное поле вверх, к посуде, и не дают ему уходить вниз, к электронике.
• Основание и крепление. Пластиковая или металлическая основа, которая держит обмотку и ферриты на нужном расстоянии от стекла.
• Датчик температуры. Обычно установлен в центре катушки и прижат к стеклу снизу. Иногда меняется отдельно, иногда — только вместе с катушкой.
• Выводы и контакты. Два провода, которые соединяют обмотку с силовой платой.

Что чаще всего путают с неисправностью катушки

Логика простая: если катушка цела, менять её бесполезно, а заплатить придётся за самую дорогую деталь зоны. Поэтому сначала мастер проверяет посуду, контакт, регулятор и датчик, и только потом — саму катушку.

Признаки, что неисправна именно катушка

• Громкий треск, дребезг или жужжание из-под одной зоны с любой посудой, особенно после удара по стеклу.
• Слабый нагрев одной зоны при исправных регуляторе, датчике и контакте.
• Зона плохо распознаёт даже чугун, а соседняя зона той же пары с той же посудой работает.
• При включении этой зоны выбивает автомат или УЗО — признак пробоя изоляции обмотки.
• Под стеклом видно потемнение, чувствуется запах горелой изоляции именно от этой зоны.
• Мастер видит при осмотре треснувшие ферриты, оплавленную изоляцию, следы искрения на обмотке.

Почему катушка выходит из строя

Удар по стеклу

Самая частая причина повреждения ферритов. Стекло индукционной панели прочное и выдерживает удар без следов, а ферритовые стержни под ним хрупкие и трескаются. После этого магнитное поле распределяется неправильно, зона греет хуже, хуже видит посуду и начинает дребезжать.

Перегрев

Пустая посуда на максимуме, постоянное ускорение, перекрытая вентиляция под панелью — и обмотка годами работает на пределе. Изоляция провода стареет, становится хрупкой, и в какой-то момент возникает замыкание между витками или на корпус.

Подгоревший контакт

Если контакт катушки с платой долго подгорал, тепло уходит в вывод обмотки, и он обгорает. Тогда менять приходится уже всю катушку, хотя вовремя восстановленный контакт стоил бы дешевле.

Влага

Жидкость, попавшая под стекло или через вентиляцию снизу, может вызвать окисление выводов и утечку через изоляцию.

Посуду проверили магнитом, зону сравнили с соседней, а вам уже предлагают новую катушку, не проверив контакт, регулятор и датчик? Контакт катушки — от 2 100 ₽, датчик — от 2 340 ₽, а замена катушки — от 2 500 ₽ плюс сама деталь.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер проверит зону с эталонной посудой, сравнит с соседними, аккуратно извлечёт панель из столешницы, осмотрит контакты катушки, проверит её обмотку на обрыв и замыкание, изоляцию на корпус, состояние ферритов и датчика температуры, регулятор зоны и генератор. Причина и стоимость называются до начала работ. Гарантия на работы — до 3 лет. Выезд мастера сразу или в удобное для вас время.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Технические причины по этому симптому: от дешёвых к дорогим

Все цены — работа без стоимости запчастей, в формате «от».

Нарушена целостность электроцепи — от 2 100 ₽

Контакт между катушкой и платой — самое частое слабое место. Через него идут большие токи высокой частоты, и со временем он окисляется, ослабевает и подгорает. Зона перестаёт видеть посуду или греет с перебоями, иногда потрескивает. Если восстановить контакт вовремя, катушка остаётся целой.

Неисправен регулятор конфорки — от 2 300 ₽

Узел, который задаёт мощность зоны. При его неисправности зона не выходит на выбранную ступень или мощность плавает, и это легко принять за «слабую катушку».

Неисправен термостат — от 2 340 ₽

Датчик температуры в центре катушки. Если он завышает показания или потерял контакт со стеклом, панель сбрасывает мощность или отключает зону через секунды. У части моделей датчик меняется отдельно, у части — только вместе с катушкой.

Неисправна конфорка — от 2 500 ₽

Замена самой катушки. Работа стоит от 2 500 ₽, а сама катушка — основная статья расходов, и её цена зависит от модели и размера зоны. Катушку подбирают строго под модель панели: у разных зон разная индуктивность, и неподходящая катушка нарушит работу генератора.

Неисправен модуль управления — от 2 550 ₽

Если генератор, который питает катушку, неисправен, зона не греет при целой катушке. Кроме того, неисправная катушка с замыканием в обмотке нередко успевает повредить силовые элементы генератора. Поэтому при замене катушки мастер обязательно проверяет генератор, а при ремонте генератора — катушку.

Как мастер проверяет катушку перед заменой

Решение о замене принимается по замерам, а не по звуку или по «опыту на глаз». Проверка идёт в таком порядке:

• Сравнение с соседней зоной. Одна и та же эталонная посуда ставится на подозрительную зону и на исправную зону той же пары. Если с соседней всё в порядке, а с этой — нет, круг поиска сужается до катушки, её контакта, датчика и регулятора.
• Осмотр после снятия нижней крышки. Мастер ищет потемнение и оплавление изоляции, следы искрения, сколы и трещины на ферритах, состояние выводов и клемм.
• Сопротивление обмотки. У исправной катушки оно очень маленькое и стабильное. Обрыв виден сразу, а межвитковое замыкание — по отклонению от катушки той же зоны или от параметров модели.
• Сопротивление изоляции на корпус. Обязательно, если выбивает УЗО: утечка через обмотку — прямой повод к замене.
• Датчик температуры. Сопротивление при комнатной температуре и плотность прижима к стеклу.
• Генератор. Силовые элементы и резонансные конденсаторы, чтобы новая катушка не встала на неисправную схему.

Если по итогам проверки катушка цела, её не меняют: устраняют контакт, датчик или регулятор, и зона работает дальше на родной катушке.

Сколько служит катушка и как продлить её срок

При нормальной эксплуатации катушка обычно служит столько же, сколько сама панель, — она не изнашивается механически. Сокращают её срок в основном удары, перегрев и влага. Чтобы катушки служили долго, ставьте посуду аккуратно, а не роняйте, подбирайте посуду по диаметру зоны, не грейте пустую посуду на максимуме, не перекрывайте вентиляционные зазоры под встраиваемой панелью и не храните под ней вещи вплотную. Если зона начала трещать или хуже видеть посуду, не ждите, пока она перестанет работать совсем: на ранней стадии часто достаточно восстановить контакт.

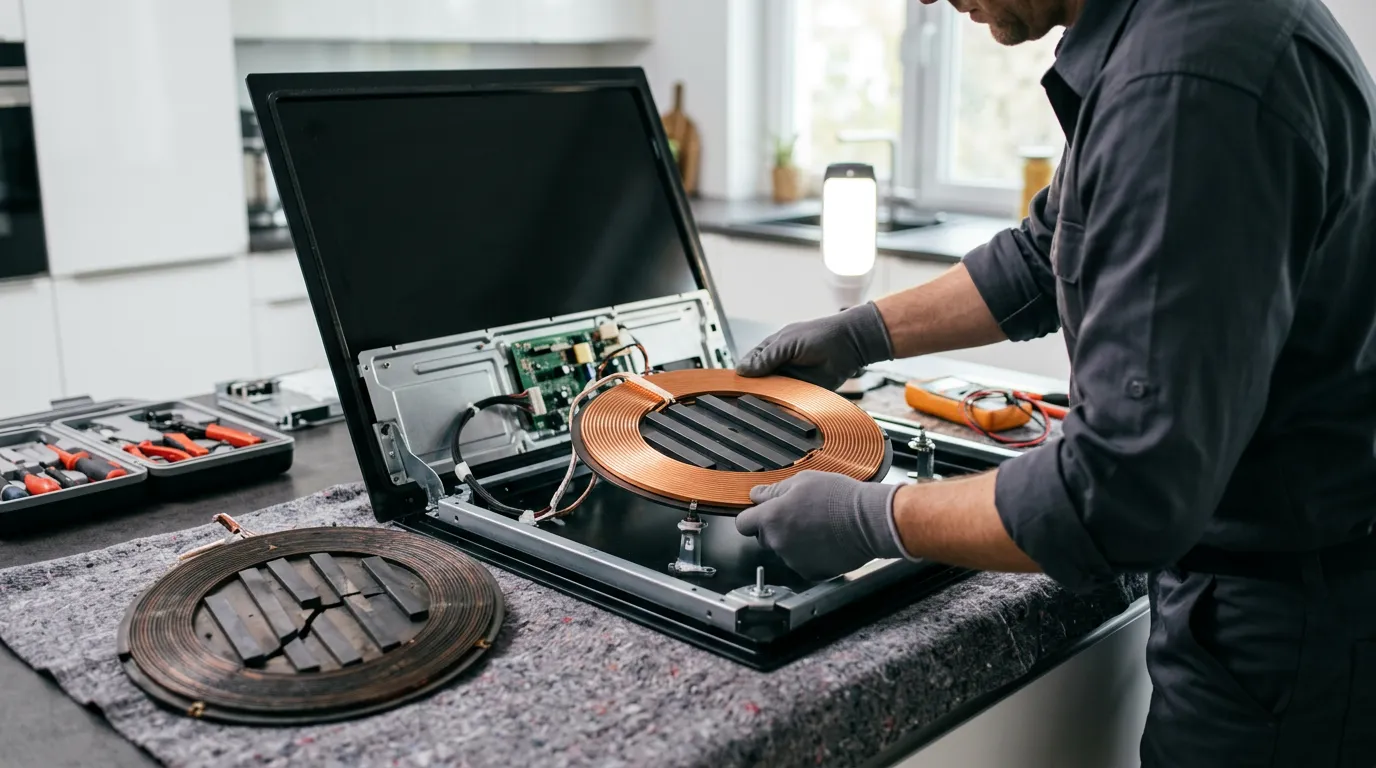

Как меняют индукционную катушку

1. Подтверждение диагноза. Исключены посуда, контакт, регулятор и датчик, катушка проверена замерами.
2. Подбор катушки. По модели панели и конкретной зоне — размер, индуктивность, крепление, наличие датчика.
3. Извлечение панели и безопасная разрядка. Конденсаторы силовой части хранят заряд.
4. Снятие старой катушки. Отсоединение выводов, датчика, крепления.
5. Установка новой. На штатное крепление, с правильным прижимом датчика к стеклу и надёжными контактами.
6. Проверка генератора. Не пострадали ли силовые элементы от старой катушки.
7. Проверка под нагрузкой. Распознавание посуды, все ступени мощности, ускорение, отсутствие треска.

Встраиваемую панель мастер извлекает из столешницы сам. Если катушка под заказ, мастер скажет срок поставки заранее.

Что включает ремонт

Профессиональный ремонт варочных панелей с подозрением на катушку строится от простого к сложному: посуда, контакт, регулятор, датчик, катушка, генератор. Цены по этому симптому: разрыв электроцепи — от 2 100 ₽, регулятор конфорки — от 2 300 ₽, термостат — от 2 340 ₽, замена конфорки, то есть катушки, — от 2 500 ₽, модуль управления — от 2 550 ₽. Это работа без стоимости запчастей; итог мастер называет после диагностики и до начала ремонта. Сложная диагностика электроники иногда требует доставки панели в сервисный центр и обратно — скажем заранее.

Если работа вместе с катушкой выходит дороже примерно половины цены сопоставимой новой панели, мастер обязан сообщить об этом до ремонта — особенно это касается недорогих моделей и случаев, когда вместе с катушкой пострадал генератор. Технику старше 2000 года в большинстве случаев отремонтировать нельзя из-за отсутствия запчастей: уточните модель и год, и мастер по телефону скажет, берёмся ли.

Можно ли заменить катушку самому

Не советую. Чтобы добраться до катушки, нужно извлечь панель из столешницы, снять нижнюю крышку и работать рядом с силовой платой, конденсаторы которой хранят опасный заряд. Катушку нужно точно подобрать под зону и модель, правильно установить датчик температуры и проверить генератор, который мог пострадать. Самому можно: проверить посуду, сравнить зону с соседними, не пользоваться трещащей зоной, записать, после чего появилась проблема.

Цены посмотрели — а пока зона трещит и греет вполсилы, на ней продолжают готовить, «пока работает»? Катушка сейчас — от 2 500 ₽ плюс деталь. Генератор, который месяцами работал на неисправную катушку, — ещё и модуль от 2 550 ₽.

Разница объяснима: катушка с треснувшими ферритами или повреждённой изоляцией меняет режим работы генератора. Ток растёт, силовые транзисторы перегреваются и деградируют, и однажды к замене катушки добавляется ремонт силовой части. Если заменить катушку вовремя, генератор остаётся цел. Работаем по всей России с 2005 года. Диагностика бесплатная, стоимость мастер называет до начала ремонта. Гарантия на работы — до 3 лет.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Готовить на зоне, которая трещит или искрит. Неисправная катушка перегружает генератор.
• Ронять тяжёлую посуду на стекло. Ферриты под ним трескаются даже без видимых следов.
• Покупать катушку по фото или «похожую по размеру». У разных моделей и зон разные параметры.
• Греть пустую посуду на максимуме и постоянно включать ускорение. Это старит изоляцию обмотки.
• Класть фольгу или металлические пластины на зону. Они раскаляются и перегревают датчик и катушку.
• Снимать панель и менять катушку самостоятельно. Рядом силовая плата с опасным зарядом.

Эксперт отвечает на ваши вопросы

Зайцев Артём Николаевич

Руководитель направления «Ремонт электроплит и варочных панелей». 16 лет в бытовой технике, 8 из них — на руководящей должности. Координирует выездных мастеров, утверждает порядок диагностики, контролирует качество ремонта. Знает все типы техники — индукционные, стеклокерамические, эмалированные плиты и встраиваемые панели. Консультирует по сложным случаям: перегрев конфорок, сбои сенсорного управления, замена ТЭНов и термостатов. Следит за честностью диагностики.

Индукция не греет. Значит, сгорела катушка?

По моей практике — чаще нет. Катушка — один из самых надёжных узлов индукции: это медная обмотка без движущихся частей. Если зона не греет, сначала проверьте посуду: магнит должен уверенно держаться на дне, посуда — стоять по центру и подходить по размеру. Проверка занимает секунду, а сэкономить может весь визит мастера. Если посуда подходит, а зона всё равно не греет, вероятнее всего, подгорел контакт между катушкой и платой — ремонт от 2 100 рублей — или неисправен регулятор мощности зоны, от 2 300, или датчик температуры, от 2 340. Если не греют сразу две зоны одной стороны, под подозрением генератор пары или фаза питания. Катушку подозревают, когда всё это исключено, а также если зона трещит, дребезжит или выбивает автомат.

Можно ли заменить только треснувшие ферриты, а не всю катушку?

Иногда технически можно, но чаще это нецелесообразно. Ферритовые стержни у большинства катушек вклеены в основание на заводе и подобраны под конкретную обмотку: их размер, количество и расположение влияют на параметры катушки и работу генератора. Отдельно они продаются редко, а установить их точно так, как было, без специального оборудования сложно. Неправильно установленные ферриты меняют индуктивность, и генератор начинает работать в нештатном режиме. Кроме того, удар, который расколол ферриты, мог повредить и обмотку или её крепление. Поэтому стандартная практика — менять катушку в сборе: работа от 2 500 рублей плюс деталь. Если для вашей модели отдельные ферриты доступны и повреждение ограничено ими, мастер скажет об этом после осмотра.

Можно ли поставить катушку от другой зоны или другой модели?

Нет, даже если она подходит по размеру. Катушка работает в паре с генератором и резонансными конденсаторами как настроенный колебательный контур, и ключевой параметр здесь — индуктивность. У катушек разных зон одной панели и тем более разных моделей она отличается. Если поставить неподходящую, генератор будет работать не в своём режиме: зона может греть слабее, хуже распознавать посуду, шуметь, а силовые транзисторы — перегреваться, вплоть до пробоя. Кроме того, у разных катушек различается крепление, расположение датчика температуры и выводов. Правильно подбирать катушку по модели панели и конкретной зоне, по каталогу производителя. Мастер назовёт точный номер детали после диагностики и, если нужно, закажет её.

После замены катушки зона трещит. Это нормально?

Ровное гудение на высокой мощности с многослойной посудой — нормально для индукции, и новая катушка его не убирает. А вот треск, дребезг или искрение после замены — повод сразу выключить панель и обратиться к мастеру, который делал ремонт. Возможные причины: катушка закреплена неплотно и вибрирует в магнитном поле; ослаб или плохо обжат контакт вывода; установлена катушка с неподходящими параметрами; при замене повредили ферриты; осталась неисправность генератора, который и до этого перегружал катушку. Если ремонт делали у нас, повторный визит по гарантии на работы — за наш счёт. Сначала проверьте простое: поставьте на зону другую, толстостенную посуду и сравните звук. Если с ней тихо, а с тонкостенной кастрюлей гудит, это особенность посуды.

При включении одной зоны выбивает УЗО. Это катушка?

Это один из самых вероятных вариантов. УЗО срабатывает при утечке тока, и если изоляция обмотки катушки повреждена — от старения, перегрева или влаги, — часть тока уходит на корпус панели, и УЗО отключает линию, как только вы включаете эту зону. Если выбивает обычный автомат, возможно замыкание между витками катушки или пробой силовых элементов генератора. В обоих случаях не включайте эту зону и не взводите защиту раз за разом. Если залив был недавно, сначала просушите панель сутки обесточенной: иногда утечку даёт влага на выводах, а не повреждённая изоляция. Если не помогло, нужна диагностика: мастер замерит сопротивление изоляции катушки и проверит генератор. Замена катушки — от 2 500 рублей плюс деталь, а если пострадал генератор, к ней добавится ремонт модуля от 2 550.

Есть ли смысл менять катушку на недорогой панели?

Зависит от цены детали и от того, пострадало ли что-то ещё. Работа по замене катушки стоит от 2 500 рублей, а сама катушка на разных моделях стоит по-разному — от заметно доступной до существенной доли цены панели. Если пострадала только катушка, а генератор и плата целы, ремонт обычно оправдан. Если вместе с катушкой вышел из строя генератор, общая сумма растёт. Правило у нас такое: если работа вместе с деталями выходит дороже примерно половины цены сопоставимой новой панели, мастер обязан сказать об этом до ремонта, и тогда вы решаете сами. Есть и промежуточный вариант: если неисправна одна зона из четырёх, а остальные работают и вас это устраивает, можно пользоваться ими, не включая неисправную зону. Главное — не готовить на трещащей катушке, чтобы она не повредила генератор.
