Пробитый IGBT-транзистор в индукционной варочной поверхности: как его меняют правильно

IGBT-транзистор — главный силовой элемент индукционной варочной панели. Именно он с огромной частотой включает и выключает ток в катушке, создавая магнитное поле, которое нагревает посуду. Через него проходят большие токи, он сильно греется и поэтому стоит на алюминиевом радиаторе. Когда такой транзистор пробивается, индукция обычно хлопает, выбивает автомат или перестаёт греть сразу на двух зонах. Сама замена транзистора выглядит простой — выпаять старый, впаять новый, — но на деле это одна из тех работ, где неправильный подход гарантирует повторный отказ. Разберём, как понять, что пробит именно IGBT, что проверяют вместе с ним и как его меняют, чтобы он не сгорел снова.

Короткая формула ремонта: транзистор почти никогда не сгорает сам. Его губит перегрев из-за плохой вентиляции или остановившегося вентилятора, катушка с повреждённой изоляцией, неисправная схема управления, скачок напряжения или подгоревший контакт. Поэтому замена IGBT — это не одна деталь, а проверка всей цепочки вокруг неё: катушки, резонансных конденсаторов, выпрямителя, драйвера, охлаждения и питания. Если пропустить любой из этих шагов, новый транзистор может сгореть в первые же секунды работы.

Что делает IGBT в индукционной панели

В индукционной панели сетевое напряжение сначала выпрямляется и сглаживается конденсаторами. Затем генератор, сердце которого — один или несколько IGBT-транзисторов, переключает это напряжение с частотой в десятки тысяч раз в секунду и подаёт его на катушку зоны. Вместе с резонансными конденсаторами катушка образует колебательный контур, в котором и рождается переменное магнитное поле. Транзистором управляет специальная схема — драйвер, — которая получает команды от платы управления. Обычно один или пара транзисторов обслуживает одну или две зоны.

Признаки пробоя IGBT

• Хлопок при включении зоны, иногда с запахом горелой электроники и копотью на плате.
• Выбивает автомат сразу при подаче питания на панель или в момент включения зоны.
• Не греют обе зоны одной пары, а остальные работают.
• Зоны пары не видят посуду — мигает символ посуды даже с чугуном.
• Сгорел предохранитель на входе платы — часто следствие пробоя транзистора.
• Ошибка силовой части на дисплее, которая не уходит после перезапуска.

Эти же признаки дают и другие неисправности: пробой выпрямителя, конденсаторов, замыкание в проводке или катушке. Поэтому диагноз «пробит IGBT» подтверждается только замером на снятой и разряженной плате.

Что путают с пробоем IGBT

Почему IGBT пробивается

Перегрев

Самая частая причина. Транзистор отдаёт тепло радиатору через тонкий слой термопасты, а радиатор — воздуху, который прогоняет вентилятор. Если под панелью вплотную стоят ящики с посудой, нет продухов в мебели, вентилятор забит жиром или остановился, радиатор не справляется, и транзистор работает на пределе. Многократные отключения от перегрева постепенно разрушают его, и однажды он пробивается.

Неисправная катушка

Катушка с повреждённой изоляцией обмотки или треснувшими ферритами меняет параметры колебательного контура. Ток через транзистор растёт, и он перегружается. Если поставить новый IGBT на неисправную катушку, он сгорит почти сразу.

Резонансные конденсаторы и драйвер

Конденсаторы контура со временем теряют ёмкость, а драйвер, управляющий транзистором, может выйти из строя вместе с ним при пробое. С неисправным конденсатором или драйвером новый транзистор работает в неправильном режиме и быстро погибает.

Скачки напряжения и плохой контакт

Импульс из сети или рывки тока на подгоревшем контакте подают на транзистор напряжение и ток выше допустимых.

Индукция хлопнула и выбивает автомат, а вам предлагают просто перепаять транзистор, не проверив катушку, драйвер и вентилятор? Без этих проверок новый IGBT может сгореть при первом включении: проверка и ремонт контакта — от 2 100 ₽, модуль — от 3 500 ₽.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер аккуратно извлечёт панель из столешницы, безопасно разрядит силовую часть, проверит транзисторы, выпрямитель, предохранитель, резонансные конденсаторы и драйвер, изоляцию и ферриты катушек, их контакты, вентилятор и радиатор, а также напряжение по фазам. Причина и стоимость называются до начала работ. Гарантия на работы — до 3 лет. Выезд мастера сразу или в удобное для вас время.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Что обычно меняют вместе с IGBT

Пробой транзистора редко обходится одной деталью. В момент пробоя через силовую цепь проходит ток короткого замыкания, и он задевает соседние элементы. Чаще всего вместе с IGBT мастер находит и меняет:

• Предохранитель на входе платы — он сгорает, защищая остальную цепь.
• Выпрямительный мост, через который прошёл ток замыкания.
• Драйвер и резисторы в цепи управления транзистором — без них новый транзистор работает неправильно.
• Второй транзистор пары, если схема двухтранзисторная.
• Термопасту и изолирующие прокладки на радиаторе.

Именно поэтому точную стоимость деталей мастер называет только после вскрытия и проверки, а не по описанию симптома.

Признаки, что транзистор работает на пределе

Пробой обычно случается внезапно, но перед ним панель часто подаёт сигналы. Если вы замечаете их, есть шанс устранить причину до того, как транзистор сгорит:

• Частые отключения от перегрева на высокой мощности или в режиме ускорения.
• Вентилятор под панелью шумит громче и дольше, чем раньше, или не слышен вовсе.
• Мощность заметно падает после 15–30 минут готовки.
• Под одной из зон появился треск или дребезг — признак проблемы с катушкой.
• Панель иногда не видит посуду, хотя раньше видела.

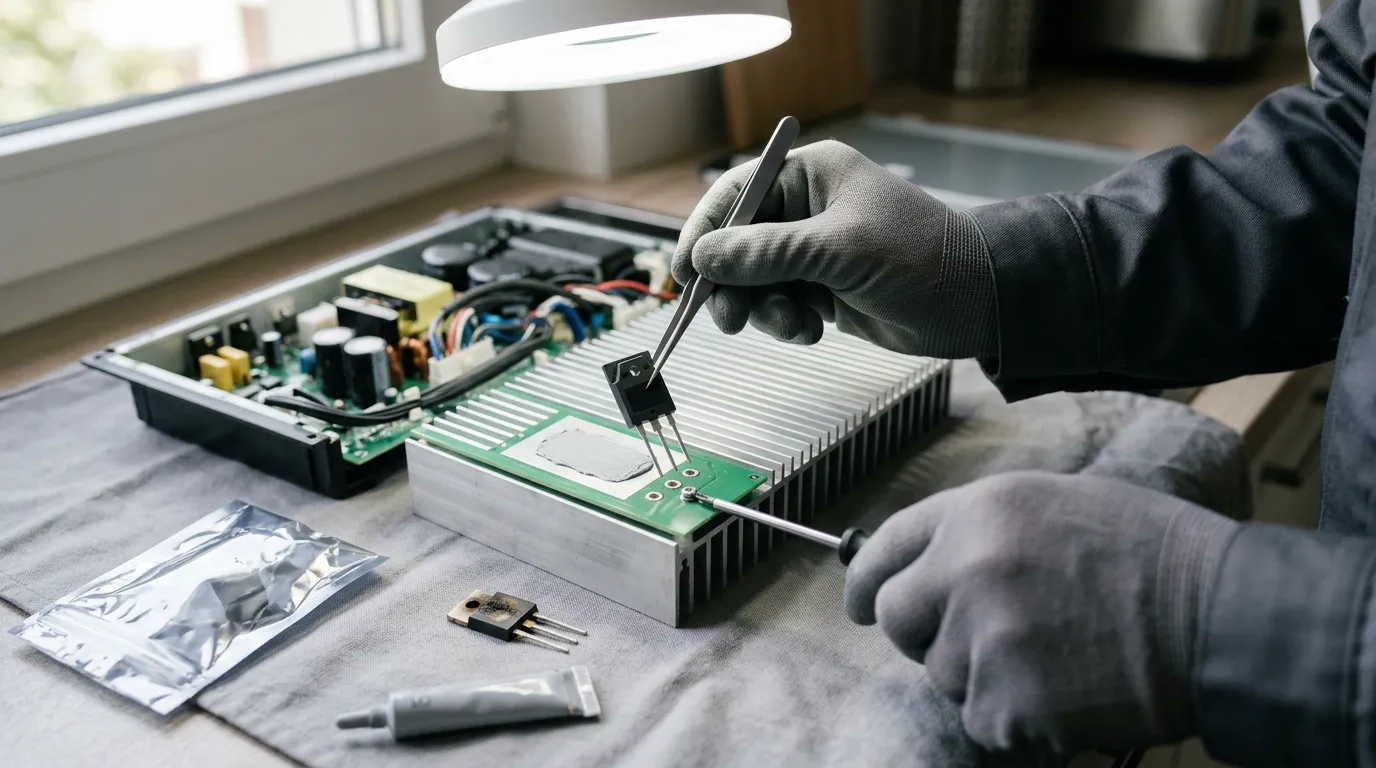

Как правильно меняют IGBT
