Фильтр помех — небольшой узел на входе питания варочной панели, о котором владельцы обычно не знают, пока он не выйдет из строя. У индукционных панелей он есть почти всегда, у сенсорной стеклокерамики — часто. Его задача — не пускать в панель скачки и помехи из сети и не выпускать в сеть помехи, которые создаёт сама индукция. Когда фильтр повреждён, симптомы выглядят серьёзно: при включении выбивает УЗО или автомат, панель не включается после грозы, на плате заметны следы подгорания. Хорошая новость: часто страдает только фильтр, а дорогие модули целы. Разберём, как понять, что виноват именно он, что с ним путают, как проходит ремонт и сколько он стоит.
Главное, что нужно понимать: фильтр помех — это «предохранитель» электроники от сети. При сильном скачке напряжения он принимает удар на себя: защитный элемент пробивается, конденсаторы вздуваются, и панель перестаёт включаться или выбивает защиту. Это неприятно, но лучше, чем если бы удар пришёлся на модуль управления. Поэтому при отказе после грозы или аварии на линии мастер в первую очередь проверяет именно входную часть — фильтр и цепь питания.
Что такое фильтр помех и как он устроен
Фильтр стоит между клеммной колодкой и электроникой панели. В зависимости от модели это отдельная маленькая плата или участок силовой платы. Обычно в нём есть:
- Дроссель — катушка на кольцевом сердечнике, которая гасит высокочастотные помехи.
- Помехоподавляющие конденсаторы — замыкают помехи между проводами и на землю.
- Варистор — защитный элемент, который при скачке напряжения резко снижает сопротивление и принимает перенапряжение на себя.
- Иногда предохранитель — перегорает при коротком замыкании внутри.
Индукционная панель сама по себе — источник высокочастотных помех: её силовая часть работает на десятках килогерц. Фильтр не даёт этим помехам уходить в домашнюю сеть, а сетевым — попадать в панель.
Признаки неисправности фильтра
- При включении автомата панели выбивает УЗО или дифавтомат. Пробитый помехоподавляющий конденсатор даёт утечку на землю.
- Выбивает автомат сразу при подаче питания, ещё до включения зон. Пробитый варистор или конденсатор замыкают цепь.
- Панель не включается после грозы или аварии на линии, дисплей не загорается вовсе.
- Запах гари, щелчок или хлопок в момент скачка напряжения, следы копоти у места подключения.
- Сбои других приборов при работе индукции — помехи на радио, мерцание некоторых светильников. Бывает и при исправном фильтре, но если появилось внезапно, фильтр стоит проверить.
Что путают с неисправностью фильтра
| Симптом | Что бывает на самом деле | Цена |
|---|---|---|
| Выбивает УЗО при включении | Влага в колодке или под стеклом после залива, повреждённый кабель | Просушка — бесплатно; цепь — от 2 100 ₽ |
| Выбивает автомат при включении нескольких зон | Слабый автомат или кабель, подгоревшая клемма, термореле | от 2 100 ₽ |
| Панель не включается | Выбит автомат, нет фазы, ошибка подключения | Бесплатно или от 2 300 ₽ |
| Не включается после грозы | Сбой электроники, снимается сбросом питания | Бесплатно |
| Не включается, фильтр цел | Модуль индикации или модуль управления | от 3 500–3 550 ₽ |
Можно ли сделать самому
Можно и нужно: проверить, что выбивает — автомат панели, УЗО или вводной автомат; убедиться, что проблема не в других приборах на той же линии; один раз сделать сброс — обесточить панель автоматом на 10–15 минут и включить снова; если панель заливали — оставить её обесточенной на сутки-двое для просушки. Если после грозы не работают и другие приборы, проверить, нет ли проблем во всей сети.
Нельзя: раз за разом включать автомат или УЗО, которые выбивает, — при пробитом элементе каждое включение — это короткое замыкание через плату. Нельзя ставить автомат мощнее и отключать УЗО — здесь главное не цена, а безопасность. Нельзя вскрывать панель, выпаивать варистор «чтобы заработало» или ставить перемычку вместо предохранителя: панель останется без защиты от следующего скачка, а при неисправности внутри это риск возгорания.
Когда фильтр действительно меняют
- Пробит или разрушен варистор — обычно после грозы или аварии на линии; виден по трещине, почернению, копоти.
- Вздут или пробит помехоподавляющий конденсатор — даёт утечку на землю, отсюда срабатывание УЗО.
- Сгорел предохранитель фильтра — перед заменой мастер обязательно ищет, что его сожгло.
- Повреждён дроссель или дорожки платы фильтра — следы перегрева, подгоревшие пайки.
Если фильтр — отдельная плата, её меняют целиком. Если он часть силовой платы, меняют повреждённые элементы, а при серьёзных повреждениях — плату. Важно: после грозы мастер проверяет не только фильтр, но и всё, что за ним, — модуль управления и модуль индикации. Если фильтр сработал, но удар частично прошёл дальше, менять один фильтр недостаточно.
Признаки, что удар прошёл дальше фильтра
После замены фильтра панель должна работать как раньше. Если же после грозы или аварии наблюдается что-то из списка ниже, пострадала не только входная часть:
- Сенсоры реагируют через раз или срабатывают сами, дисплей мерцает или горит обрывками.
- Не работает одна или несколько зон при работающей панели.
- Индукция включается, но не греет или сразу уходит в ошибку.
- Есть следы подгорания не только у фильтра, но и на силовой плате или у модуля индикации.
Именно поэтому мастер после замены фильтра всегда проверяет работу всех зон и сенсоров, а не ограничивается включением дисплея.
Есть ли фильтр у стеклокерамики с ручками
У простых стеклокерамических панелей с механическими регуляторами отдельного фильтра помех обычно нет: в них нет высокочастотной электроники, которая создавала бы помехи и боялась скачков. Такие панели переносят скачки напряжения лучше, а их неисправности после грозы чаще связаны с подгоревшими контактами и цепью. У сенсорной стеклокерамики фильтр или его элементы встречаются на плате управления, у индукции он есть практически всегда.
Ремонт: что входит и сколько стоит
Отдельной позиции «замена фильтра помех» в прайсе нет: стоимость зависит от модели, от того, отдельная это плата или элементы на силовой плате, и от доступности детали. Поэтому она определяется после диагностики и называется до начала работ. Цены смежных работ — работа без стоимости запчастей, в формате «от»:
- неисправность электроцепи или короткое замыкание — от 2 100 ₽;
- неисправность термозащиты или термореле — от 2 100 ₽;
- нет корректного питания в электросети — от 2 300 ₽;
- неисправен модуль индикации — от 3 500 ₽;
- неисправен модуль управления — от 3 500–3 550 ₽.
Что включает ремонт
Профессиональный ремонт варочных панелей с подозрением на фильтр помех идёт строго по порядку:
- Проверка подключения и питания: напряжение и фазы на клеммах, схема перемычек, кабель.
- Проверка изоляции и утечки на землю — если срабатывает УЗО.

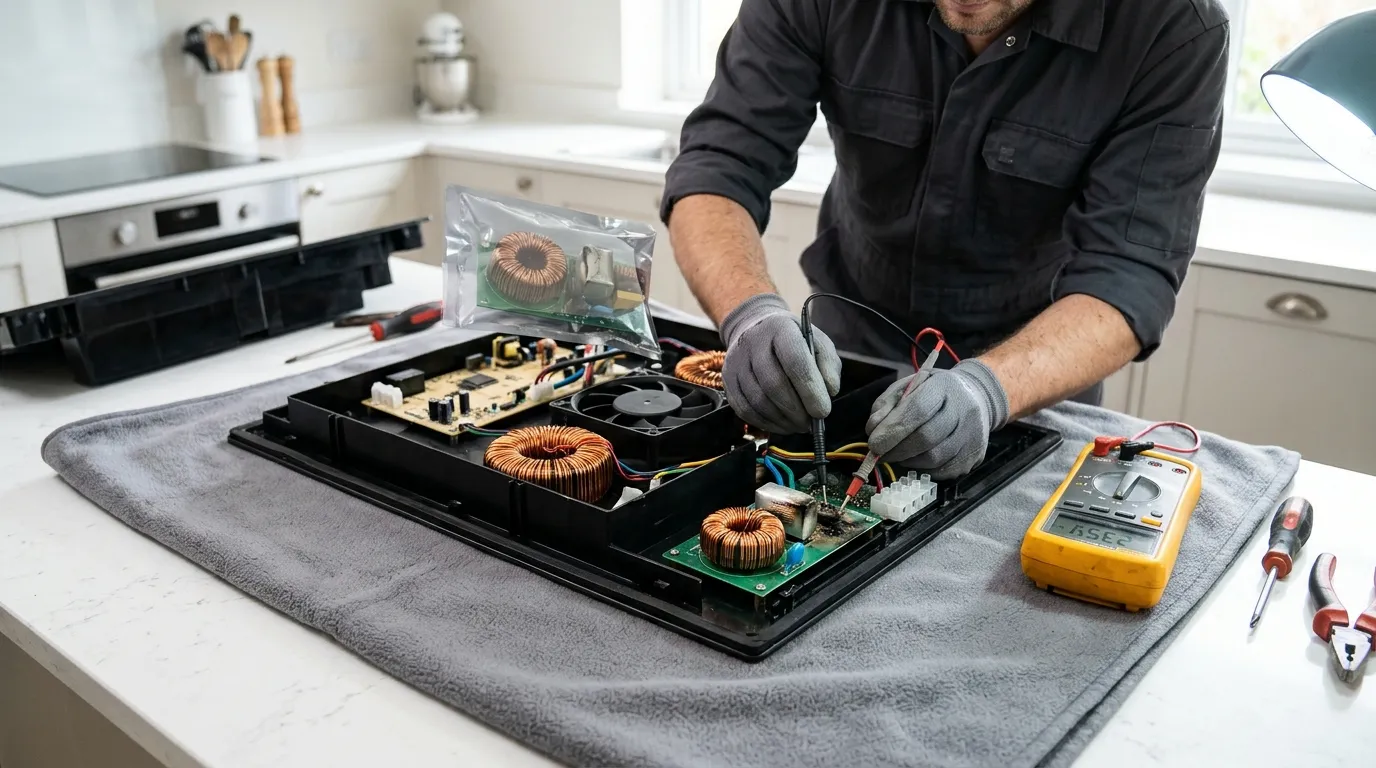

- Снятие панели и осмотр входной части: колодка, фильтр, варистор, конденсаторы, предохранитель.
- Замена фильтра или его повреждённых элементов.
- Проверка модулей индикации и управления — не прошёл ли удар дальше.
- Сборка, установка и контрольное включение всех зон, в том числе одновременно на высокой мощности.
Встраиваемую панель мастер аккуратно вынимает из столешницы сам. Если для подбора детали или проверки нужна мастерская, панель может понадобиться доставить в сервисный центр и обратно — об этом мастер говорит прямо. Если ремонт с учётом деталей выходит дороже примерно половины цены сопоставимой новой панели — например, когда после грозы пострадали и фильтр, и модули, — мастер обязан сказать об этом до начала работ. Техника старше 2000 года в большинстве случаев неремонтопригодна — запчастей нет.
Сколько времени занимает ремонт. Если фильтр — отдельная плата и подходящая есть в наличии, замена укладывается в один визит вместе с проверкой. Если нужно подбирать элементы под конкретную силовую плату или заказывать оригинальную деталь, мастер заранее назовёт срок и цену. До ремонта панель должна оставаться обесточенной: включать её с пробитым фильтром нельзя.
Как защитить панель от скачков
- Реле напряжения в щитке. Отключает линию при выходе напряжения за пределы — особенно полезно в частном секторе и на дачах.
- Устройство защиты от импульсных перенапряжений. Устанавливается электриком в щиток и принимает на себя грозовые импульсы.
- Правильное заземление — без него помехоподавляющие конденсаторы фильтра работают хуже.
- Обесточивание при сильной грозе, если линия часто страдает от разрядов.
Чего нельзя делать
- Раз за разом включать выбитый автомат или УЗО. Каждое включение при пробитом элементе — короткое замыкание через плату.
- Ставить автомат мощнее и отключать УЗО. Здесь главное безопасность.
- Выпаивать варистор или ставить перемычку вместо предохранителя. Панель останется без защиты, а неисправность внутри — риск возгорания.
- Пользоваться панелью при запахе гари или следах копоти у места подключения. Обесточьте и ждите диагностики.
- Вынимать панель и лезть к плате, не обесточив её. Выключенная кнопкой панель остаётся под напряжением.
- Пользоваться треснувшей панелью. Трещину не заклеивают, панель обесточивают; замену стекла мы не выполняем.
