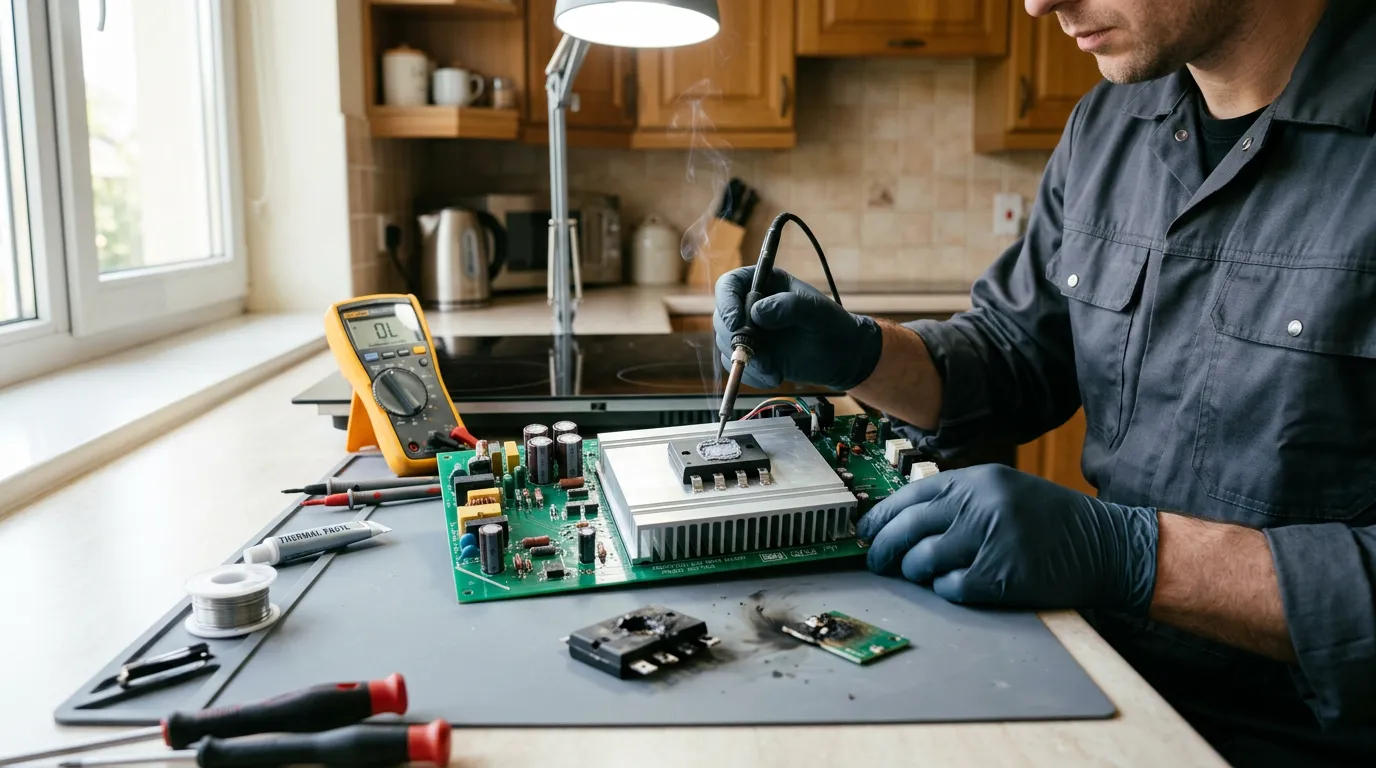

Диодный мост — небольшая деталь на силовой плате индукционной панели, через которую проходит вся мощность, идущая на нагрев. Если он выходит из строя, последствия заметны сразу: при подаче питания или включении зоны срабатывает автомат, панель не включается совсем или в ней сгорает предохранитель. Но пробитый мост редко бывает единственной неисправностью: чаще он сам — следствие или спутник пробоя других силовых элементов. Разберём, что такое диодный мост и зачем он нужен, по каким признакам его подозревают, что можно проверить самому, почему его меняют только вместе с проверкой всей цепочки, как проходит работа и сколько она стоит.
Если панель выбивает автомат сразу при его включении или при включении зоны, не взводите автомат снова и снова. Пробитый диодный мост или силовой элемент — это короткое замыкание на входе силовой части. Повторные включения дают удар тока, который может повредить предохранитель, дорожки на плате, клеммы и соседние элементы. Оставьте автомат выключенным и дождитесь мастера. Здесь главное не цена, а безопасность.
Что такое диодный мост и зачем он индукции
Индукционная катушка работает на токе высокой частоты — десятки тысяч колебаний в секунду. Сеть даёт переменное напряжение частотой 50 Гц. Чтобы получить нужную частоту, силовая часть сначала превращает сетевое напряжение в постоянное, а затем генератор на силовых транзисторах «нарезает» его в высокочастотные импульсы для катушки.
Первый шаг — выпрямление — выполняет диодный мост. Это четыре мощных диода, собранных обычно в одном корпусе: плоском прямоугольном или квадратном с четырьмя выводами. Мост стоит на силовой плате сразу за сетевым фильтром и предохранителем и почти всегда прикручен к радиатору, часто общему с силовыми транзисторами, потому что при работе он ощутимо греется. За мостом идут дроссель и конденсатор, которые сглаживают напряжение, и дальше — генератор.
В панели бывает один мост на всю силовую часть или по мосту на каждый генератор — тогда неисправность одного моста отключает только свою пару зон.
У стеклокерамических панелей с конфорками Hi-Light такого мощного моста нет: конфорки работают прямо от сети через реле или регуляторы. Небольшой выпрямитель там есть только в блоке питания электроники. Поэтому всё, о чём идёт речь в этой статье, относится именно к индукции, где через мост проходит вся мощность нагрева — у одной зоны это до нескольких киловатт.
Признаки неисправного диодного моста
- Автомат или УЗО срабатывает сразу при подаче питания на панель — ещё до нажатия кнопок.
- Автомат срабатывает при включении одной или пары зон, а другие зоны работают — если у этих зон свой мост и генератор.
- Панель не включается совсем, дисплей тёмный — если пробой сжёг предохранитель силовой платы.
- Сенсоры и дисплей работают, но зоны не греют и выдают коды ошибок силовой части — при обрыве в мосте.
- Резкий хлопок или щелчок в момент отказа, иногда с запахом гари.
- Отказ после грозы, скачка напряжения или долгой работы на максимальной мощности.
Ни один из этих признаков не указывает на мост однозначно. Точно такие же симптомы дают пробитые силовые транзисторы генератора, конденсатор, повреждённая цепь или замыкание на клеммах. Поэтому диагноз ставится только после проверки на снятой панели.
Что проверить до вызова мастера
- Посмотрите, какой автомат сработал — отдельный автомат панели, общий автомат или УЗО.
- Вспомните обстоятельства: гроза, отключение света, залив, долгая жарка на максимуме, хлопок.
- Если автомат выбивает сразу, не включайте его повторно. Одной попытки достаточно, чтобы понять симптом.
- Проверьте, нет ли запаха гари и следов потемнения у клеммной колодки снизу панели, не вскрывая корпус.
- Если автомат держит, но панель мёртвая, проверьте, есть ли напряжение в линии: включаются ли другие приборы, нет ли проблем в щитке.
- Запишите модель и год выпуска с таблички снизу панели — по ним мастер подберёт деталь.
Почему диодный мост пробивается
Перегрев
Мост работает под полной нагрузкой панели и отдаёт тепло радиатору через термопасту. Если радиатор забит жиром и пылью, вентилятор работает плохо, а термопаста за годы высохла, температура моста растёт. Перегретый полупроводник со временем теряет свойства и пробивается. Особенно часто это бывает у панелей, на которых много готовят на высокой мощности и в режиме «бустер».
Пробой силовых транзисторов
Самый частый сценарий. Когда пробивается силовой транзистор генератора, на выходе моста возникает короткое замыкание. Через мост проходит огромный ток, и он выходит из строя вместе с транзистором, а нередко сгорает и предохранитель. В такой ситуации мост — не причина, а жертва.
Скачки напряжения
Грозовой импульс или резкий скачок в сети прежде всего бьёт по входу силовой части: фильтру, варистору, предохранителю и мосту. Если защиты не хватило, диоды пробиваются.
Плохой контакт
Подгоревшая клемма на колодке, плохая пайка выводов моста, ослабший винт крепления к радиатору — всё это добавляет нагрев и ускоряет выход моста из строя.
Влага и загрязнения
Жидкость, затёкшая под стекло, и проводящая грязь на плате могут создать путь для тока между выводами и привести к пробою.
Почему мост редко меняют в одиночку
Это главное, что стоит знать о ремонте. Если поставить новый мост, не проверив остальное, есть большой риск, что при первом же включении он сгорит снова. Причина в том, что мост обычно пробивается не сам по себе, а вместе с другими элементами цепочки. Поэтому вместе с мостом мастер обязательно проверяет:
- Силовые транзисторы генератора — их пробой чаще всего и становится причиной.
- Предохранитель силовой платы — при пробое он обычно сгорает.
- Сглаживающий конденсатор — он мог пострадать от удара тока.
- Драйвер транзисторов и резисторы в его цепи — при пробое транзистора они часто выгорают.
- Варистор и сетевой фильтр — если поводом стала гроза или скачок.
- Дорожки платы и пайку — большой ток может прожечь дорожку или отслоить её.
- Радиатор, термопасту и вентилятор — чтобы устранить причину перегрева.
Только когда вся цепочка проверена и неисправные элементы заменены, мастер делает первый запуск — и делает его осторожно, через ограничитель тока, чтобы при скрытой неисправности не сжечь новые детали.
Что путают с неисправным мостом
| Симптом | Мост | Что ещё бывает |
|---|---|---|
| Автомат выбивает при подаче питания | Пробой диодов | Замыкание на клеммах, в цепи, пробой транзисторов, варистора |
| Автомат выбивает при включении зоны | Пробой моста этой пары зон | Транзистор генератора, катушка, цепь |
| Панель мёртвая, автомат держит | Обрыв в мосте, сгоревший предохранитель | Нет питания в линии, клемма, блок питания модуля |
| Дисплей работает, зоны не греют | Обрыв моста | Генератор, модуль управления, шлейф |
| Срабатывает УЗО, а не автомат | Реже | Утечка на корпус: влага, изоляция катушки, клеммы |
Можно ли заменить мост самостоятельно
Не рекомендуем. Проблема не столько в пайке, сколько в диагностике и безопасности. Сглаживающий конденсатор силовой части может хранить опасный заряд даже после отключения панели. Чтобы найти причину пробоя, нужно проверить транзисторы, драйвер, конденсатор и предохранитель, а мост подобрать по допустимому току и напряжению. Неверно подобранный мост или пропущенный пробитый транзистор приводят к тому, что новые детали сгорают при первом же включении, а иногда повреждают модуль управления. Кроме того, у панели на гарантии самостоятельное вскрытие лишает гарантии.
Как проходит замена
- Проверка подключения и напряжения на клеммах, чтобы исключить внешнюю причину.
- Снятие панели из столешницы и вскрытие корпуса.
- Разряд силовой части и проверка на замыкание.
- Проверка моста, транзисторов, конденсатора, предохранителя, драйвера и цепей.
- Подбор моста по допустимому току, напряжению и типу корпуса — не ниже, чем у заводского.
- Выпайка старого моста, очистка радиатора, нанесение свежей термопасты, установка и пайка нового.
- Замена остальных повреждённых элементов и восстановление дорожек при необходимости.
- Чистка радиатора и проверка вентилятора — чтобы устранить причину перегрева.
- Первый запуск через ограничитель тока, затем проверка всех зон, в том числе одновременно на высокой мощности.
Сколько стоит ремонт
Отдельной позиции «замена диодного моста» в прайсе нет: работа по силовой части индукции оценивается после диагностики, потому что итог зависит от того, какие элементы цепочки пострадали вместе с мостом. Стоимость мастер называет до начала работ. Цены по сопутствующим неисправностям — работа без стоимости запчастей, в формате «от»:
- замыкание или разрыв электроцепи — от 2 100 ₽;
- неисправность термореле — от 2 100 ₽;
- нет корректного питания в электросети — от 2 300 ₽;
- неисправен модуль индикации — от 3 500 ₽;
- неисправен модуль управления — от 3 550 ₽.
Что включает ремонт
Профессиональный ремонт варочных панелей при пробитом диодном мосте — это не замена одной детали, а восстановление всего входа силовой части: мост, предохранитель, транзисторы, конденсатор, драйвер, охлаждение. Встраиваемую панель мастер аккуратно вынимает из столешницы сам. Если для проверки силовой части нужен стенд, панель может понадобиться доставить в сервисный центр и обратно — об этом мастер говорит прямо. Если ремонт с учётом деталей выходит дороже примерно половины цены сопоставимой новой панели, мастер скажет об этом до начала работ. Техника старше 2000 года в большинстве случаев неремонтопригодна. Если на стекле трещина, пользоваться панелью нельзя, замену стекла мы не выполняем.
Чего нельзя делать
- Взводить автомат снова и снова, если панель выбивает его сразу.
- Ставить автомат большего номинала или отключать УЗО, чтобы панель «держалась».
- Ставить перемычку вместо сгоревшего предохранителя — следующий пробой пойдёт прямо по плате.
- Менять мост, не проверив транзисторы и остальную цепочку.
- Ставить мост меньшего тока или напряжения, чем у заводского.
- Прикасаться к силовой плате вскрытой панели, даже отключённой от сети, — конденсатор может быть заряжен.
