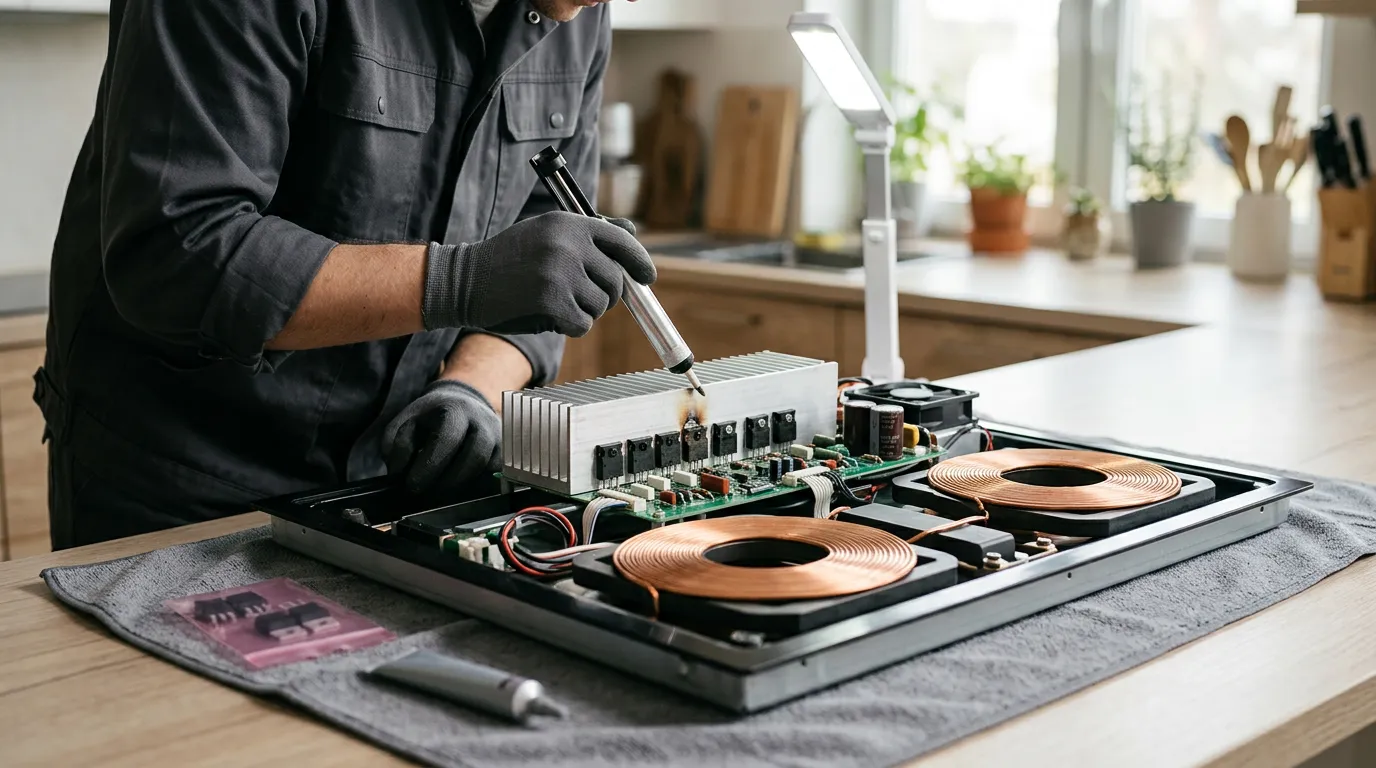

Восстановление силовой части индукционной варочной поверхности: почему она сгорает снова

Силовой модуль — самая нагруженная часть индукционной варочной панели. Именно он превращает напряжение сети в переменный ток высокой частоты, который питает катушки и нагревает посуду. Через его элементы проходят большие токи, они сильно греются, и от их состояния зависит, будет ли индукция греть быстро, медленно или не будет греть вовсе. Поэтому при многих неисправностях индукции звучит диагноз «силовой модуль». Иногда он верен, но часто силовая часть оказывается жертвой, а не причиной: её добили неисправная катушка, плохой контакт, перегрев из-за вентиляции. Разберём, как устроена силовая часть, как понять, что дело в ней, что с ней путают и как её ремонтируют.

Главное в ремонте силовой части — поиск причины. Силовые транзисторы редко сгорают сами по себе: обычно их губит перегрев из-за перекрытой вентиляции или остановившегося вентилятора, катушка с повреждённой обмоткой или треснувшими ферритами, подгоревший контакт, скачок напряжения. Если просто заменить сгоревшие элементы и не устранить причину, они сгорят снова — иногда при первом же включении. Поэтому честный ремонт силового модуля всегда включает проверку катушек, контактов, охлаждения и питания.

Как устроена силовая часть индукции

• Выпрямитель и фильтр. Превращают переменное напряжение сети в постоянное и сглаживают его конденсаторами.
• Генератор с силовыми транзисторами. Создаёт ток высокой частоты для катушек. Транзисторы стоят на алюминиевом радиаторе, потому что сильно греются.
• Резонансные конденсаторы. Работают в паре с катушкой и задают режим генератора.
• Схема управления и защиты. Регулирует мощность, распознаёт посуду, следит за перегревом и током.
• Охлаждение. Радиатор и вентилятор, который прогоняет воздух снизу через панель.

Обычно один генератор питает одну или две зоны. Поэтому при отказе генератора перестают работать сразу обе зоны пары, а остальные продолжают греть. У части моделей силовая часть выполнена на одной плате с управлением, у части — отдельным модулем.

Признаки неисправности силовой части

• Выбивает автомат при включении зоны или сразу при подаче питания на панель.
• Был хлопок, запах горелой электроники, после чего панель не работает.
• Не греют две зоны одной пары с любой посудой, остальные работают.
• Зоны не видят посуду — мигает символ посуды даже с чугуном — на нескольких зонах сразу.
• Нагрев заметно ослаб на всех зонах пары при нормальном напряжении и вентиляции.
• Ошибки силовой части или перегрева, которые не уходят после остывания и перезапуска.

Что часто путают с отказом силового модуля

Логика простая: если неисправность касается одной зоны, силовой модуль целиком обычно ни при чём. Если двух зон одной пары — подозрение на генератор этой пары, но сначала проверяют фазы и катушки. Если панель выбивает автомат — силовая часть под подозрением, но до неё обязательно проверяют катушки и проводку на замыкание.

Как отличить проблему силовой части от проблемы зоны

Это можно примерно понять ещё до вызова мастера. Возьмите заведомо подходящую посуду — чугунную сковороду или кастрюлю из эмалированной стали с ровным дном — и проверьте по очереди все зоны. Если не работает одна зона, а её соседка по паре с той же посудой работает, генератор пары жив, и проблема в узле конкретной зоны: контакте, катушке, регуляторе. Если не работают обе зоны одной стороны, а зоны другой стороны в порядке, под подозрением питание этой стороны и её генератор. Если панель выбивает автомат сразу при подаче питания, ещё до включения зон, вероятнее замыкание во входной части — выпрямителе или конденсаторах — либо в проводке. Результаты такой проверки стоит сообщить мастеру при заказе: это сокращает время диагностики.

Почему силовая часть выходит из строя

Перегрев

Главная причина. Силовые транзисторы рассчитаны на работу с хорошим охлаждением. Если под панелью вплотную стоят ящики с посудой, нет продухов в мебели, вентилятор забит жиром или остановился, радиатор не успевает отводить тепло. Сначала панель снижает мощность и отключается, а если это повторяется месяцами, элементы деградируют и однажды пробиваются.

Неисправная катушка

Катушка с повреждённой изоляцией обмотки или треснувшими ферритами меняет режим работы генератора: ток растёт, транзисторы перегружаются и перегреваются. Если после такой поломки поставить новые транзисторы, не меняя катушку, они сгорят снова.

Плохой контакт

Подгоревший контакт катушки или колодки подключения даёт рывки тока и искрение. Для силовых элементов это одна из самых тяжёлых нагрузок.

Скачки напряжения и гроза

Импульс из сети в первую очередь бьёт по входным цепям, выпрямителю и конденсаторам, а иногда доходит и до транзисторов.

Посуда и привычки

Пустая посуда на максимуме, постоянное использование ускорения, неподходящая посуда, подложенная фольга — всё это увеличивает нагрузку на силовую часть.

Под панелью свободно, посуда подходит, фазы на месте, а вам говорят, что сгорел силовой модуль, — но никто не проверил катушки и контакты? Без этого новый модуль может сгореть снова: контакт катушки стоит от 2 100 ₽, а модуль — от 3 550 ₽.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер проверит напряжение по фазам, колодку подключения, аккуратно извлечёт панель из столешницы, осмотрит радиатор и вентилятор, проверит контакты и изоляцию катушек, состояние ферритов, датчики температуры, и только потом — силовые транзисторы, конденсаторы и выпрямитель. Причина и стоимость называются до начала работ. Гарантия на работы — до 3 лет. Выезд мастера сразу или в удобное для вас время.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Как ремонтируют силовой модуль

Силовую часть чаще восстанавливают, чем меняют целиком: находят и заменяют конкретные вышедшие из строя элементы.

1. Безопасная разрядка. Конденсаторы силовой части держат опасный заряд после отключения, поэтому мастер разряжает их перед работой.
2. Осмотр. Следы пробоя, копоть, вздутые конденсаторы, состояние термопасты и крепления транзисторов на радиаторе.
3. Проверка элементов. Транзисторы, выпрямитель, конденсаторы, предохранители, схема управления ими.
4. Проверка катушек. Изоляция обмотки, ферриты, контакты — чтобы исключить причину отказа.
5. Замена неисправных элементов. С новой термопастой и правильным креплением к радиатору.
6. Проверка охлаждения. Чистка радиатора, проверка вентилятора, рекомендации по вентиляции под панелью.
7. Проверка под нагрузкой. Все зоны пары, разные ступени, ускорение, распознавание посуды.

Сложный ремонт иногда требует доставки панели в сервисный центр и обратно — мастер говорит об этом заранее. Встраиваемую панель он извлекает из столешницы сам.

Что включает ремонт

Профессиональный ремонт варочных панелей с подозрением на силовую часть индукции включает всю цепочку, а не только сгоревший элемент: проверку питания и колодки, катушек и их контактов, датчиков, охлаждения и самой силовой части. Только так ремонт получается долговечным.

Ремонт силовой части или новая панель

Силовая часть — один из самых дорогих узлов индукционной панели, поэтому решение о ремонте важно принимать осознанно. Ремонт почти всегда выгоден, если пробит один-два элемента, а катушки и плата управления целы: работа плюс недорогие транзисторы или конденсаторы. Экономика меняется, если пострадало сразу несколько узлов — силовая часть, катушка и плата, — или если модуль для вашей модели меняется только целиком и стоит заметную долю цены новой панели. В этих случаях мастер обязан честно сказать, что новая панель может оказаться разумнее, и показать расчёт до начала работ.

Сколько стоит ремонт силовой части

В нашем прайсе силовая часть индукции относится к модулю управления, и стоимость работы зависит от симптома, с которым обратились. Все цены — работа без стоимости запчастей, в формате «от»:

• Не работает конфорка — например, не греют зоны одной пары — модуль управления от 2 550 ₽.
• Выбивает автомат — частый результат пробоя силовых элементов — от 3 500 ₽.
• Не включается, слабый нагрев — от 3 550 ₽.

Для сравнения — то, что часто принимают за отказ силовой части: разрыв или неисправность электроцепи — от 2 100 ₽, регулятор конфорки — от 2 100 до 2 300 ₽, термостат — от 2 340 ₽, нет питания в электросети — от 2 300 до 2 600 ₽, замена конфорки, то есть катушки, — от 2 500 ₽. Итоговую сумму мастер называет после диагностики и до начала ремонта.

Если работа вместе с запчастью выходит дороже примерно половины цены сопоставимой новой панели, мастер обязан сообщить об этом до ремонта. Технику старше 2000 года в большинстве случаев отремонтировать нельзя из-за отсутствия запчастей: уточните модель и год, и мастер по телефону скажет, берёмся ли.

Можно ли отремонтировать самому

Нет. На силовой плате индукции высокое напряжение, а конденсаторы хранят опасный заряд даже после отключения панели от сети. Кроме того, транзисторы нужно подобрать с правильными параметрами и установить с термопастой и нужным усилием крепления к радиатору, а без проверки катушек и охлаждения новые элементы часто сгорают сразу. Самому можно: выключить автомат, освободить пространство под панелью, проверить посуду, записать код ошибки и обстоятельства отказа.

Цены посмотрели — а индукция тем временем уже не первый месяц отключается от перегрева, и вы просто включаете её снова? Восстановить вентиляцию, контакт или датчик сейчас — бесплатно или от 2 100 ₽. Силовые транзисторы, пробитые от постоянного перегрева, — модуль от 3 550 ₽.

Разница объяснима: каждое отключение по перегреву означает, что силовые элементы дошли до теплового предела. Перезапуск возвращает их туда же, и с каждым циклом их характеристики ухудшаются. Однажды транзистор пробивается, иногда с хлопком и выбитым автоматом. Пока проблема в вентиляции, вентиляторе или датчике, силовая часть цела. Работаем по всей России с 2005 года. Диагностика бесплатная, стоимость мастер называет до начала ремонта. Гарантия на работы — до 3 лет.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Взводить автомат раз за разом после хлопка. Повторные включения на пробитые элементы расширяют повреждения.
• Соглашаться на замену транзисторов без проверки катушек. Если причина в катушке, новые сгорят.
• Закрывать пространство под панелью и игнорировать отключения от перегрева. Это главная причина отказа силовой части.
• Постоянно пользоваться ускорением и греть пустую посуду на максимуме. Это максимальная нагрузка на транзисторы.
• Класть фольгу и металлические пластины под посуду. Генератор работает в нештатном режиме.
• Вскрывать панель самостоятельно. Конденсаторы силовой части держат опасный заряд.

Эксперт отвечает на ваши вопросы

Зайцев Артём Николаевич

Руководитель направления «Ремонт электроплит и варочных панелей». 16 лет в бытовой технике, 8 из них — на руководящей должности. Координирует выездных мастеров, утверждает порядок диагностики, контролирует качество ремонта. Знает все типы техники — индукционные, стеклокерамические, эмалированные плиты и встраиваемые панели. Консультирует по сложным случаям: перегрев конфорок, сбои сенсорного управления, замена ТЭНов и термостатов. Следит за честностью диагностики.

Чем силовой модуль отличается от платы управления?

По задачам. Плата управления — это «мозг»: она принимает команды от сенсоров, решает, какую зону включить и на какой мощности, следит за датчиками и защитами. Силовой модуль — это «мышцы»: он получает от платы управления команду и превращает напряжение сети в ток высокой частоты, который идёт в катушки и нагревает посуду. В силовой части стоят мощные транзисторы на радиаторе, выпрямитель, крупные конденсаторы, и именно она сильнее всего греется. Конструктивно у разных моделей это устроено по-разному: у одних управление и силовая часть на одной плате, у других — на отдельных модулях. В нашем прайсе ремонт силовой части индукции относится к модулю управления: от 2 550 до 3 550 рублей в зависимости от симптома, плюс детали. Мастер после диагностики скажет, какая часть пострадала.

После хлопка индукция выбивает автомат. Это силовой модуль?

С высокой вероятностью да. Хлопок с последующим выбиванием автомата у индукции чаще всего означает пробой силовых транзисторов или выпрямителя: пробитый элемент замыкает цепь, и автомат срабатывает сразу при подаче питания или при включении зоны. Но важнее другое — почему это случилось. Перед заменой элементов мастер обязательно проверит катушки: если одна из них с повреждённой изоляцией, она и была причиной, и без её замены новые транзисторы сгорят. Проверит также контакты катушек, вентилятор и вентиляцию. Что делать вам сейчас: не взводить автомат повторно, проветрить кухню, не вскрывать панель. Ремонт силовой части по этому симптому — от 3 500 рублей плюс детали. Если окажется, что пострадала и катушка, к этому добавится её замена — от 2 500 рублей плюс деталь.

Не греют две зоны с одной стороны. Это точно силовой модуль?

Не точно, и есть причина дешевле. У большинства индукционных панелей зоны одной стороны питаются от одного генератора, и при его отказе обе зоны перестают греть. Но те же две зоны часто сидят ещё и на одной фазе питания: если пропала фаза в щитке, отгорела перемычка в колодке или ослаб контакт, они тоже не работают, а силовой модуль при этом исправен. Поэтому первое, что делает мастер, — замеряет напряжение на клеммах панели по каждой фазе. Восстановление питания стоит от 2 300 рублей. Если напряжение есть, проверяются контакты и состояние катушек этой стороны и только потом — генератор. Ремонт генератора по симптому «не работает конфорка» — от 2 550 рублей плюс детали. Проверьте сами автоматы панели в щитке: при двухфазном подключении их два или один двухполюсный.

Силовой модуль уже меняли, через месяц снова сгорел. Почему?

Почти наверняка потому, что не устранили причину, по которой сгорел первый. Самые частые причины повторного отказа: неисправная катушка, которую не проверили или не заменили; перекрытая вентиляция под панелью или неисправный вентилятор, из-за которых силовая часть постоянно работает в перегреве; подгоревший контакт катушки или колодки; нестабильная сеть со скачками. Есть и технологическая причина — неправильная установка новых транзисторов на радиатор: без термопасты или с плохим прижимом они перегреваются уже в первые недели. Если ремонт делали у нас, повторный отказ в гарантийный срок разбираем за свой счёт. Если в другом сервисе — обращайтесь туда по гарантии. При новом ремонте попросите мастера показать, что проверены катушки, охлаждение и подключение, а при нестабильной сети подумайте о реле контроля напряжения, которое ставит электрик.

Индукция стала греть заметно слабее. Это изнашивается силовой модуль?

Может быть и так, но сначала нужно исключить более частые причины. Слабый нагрев индукции чаще всего объясняется посудой с тонким магнитным слоем, ускорением на соседней зоне, ограничением мощности при установке, просадкой напряжения в сети по вечерам и перегревом из-за плохой вентиляции, при котором панель сама снижает мощность. Если всё это исключено, а нагрев слабый на всех зонах пары или всей панели, возможно, силовые элементы или конденсаторы потеряли характеристики — обычно после многолетней работы в перегреве. Ремонт по симптому «слабый нагрев» — от 3 550 рублей плюс детали. Если слабо греет только одна зона, вероятнее регулятор этой зоны, от 2 100, датчик температуры, от 2 340, или катушка с повреждёнными ферритами, от 2 500 плюс деталь.

Как продлить жизнь силовой части индукции?

Главное — охлаждение. Оставьте под днищем панели свободный зазор, указанный в инструкции, не ставьте вплотную ящики с посудой, обеспечьте продухи в мебели. Если панель стоит над духовкой, между ними должен быть предусмотренный производителем зазор. Прислушивайтесь к вентилятору: если он стал громче или работает дольше, чем раньше, пора его почистить, и делает это мастер. Второе — посуда и привычки: пользуйтесь посудой с полностью магнитным дном нужного размера, не грейте пустую посуду на максимуме, не включайте ускорение без необходимости, не подкладывайте фольгу. Третье — питание: если в доме бывают скачки напряжения, электрик может поставить реле контроля напряжения. И четвёртое — не игнорируйте первые признаки: частые отключения от перегрева, треск под зоной, подгорающий контакт. Их устранение обходится от 2 100 рублей, а ремонт силовой части — от 3 500.
