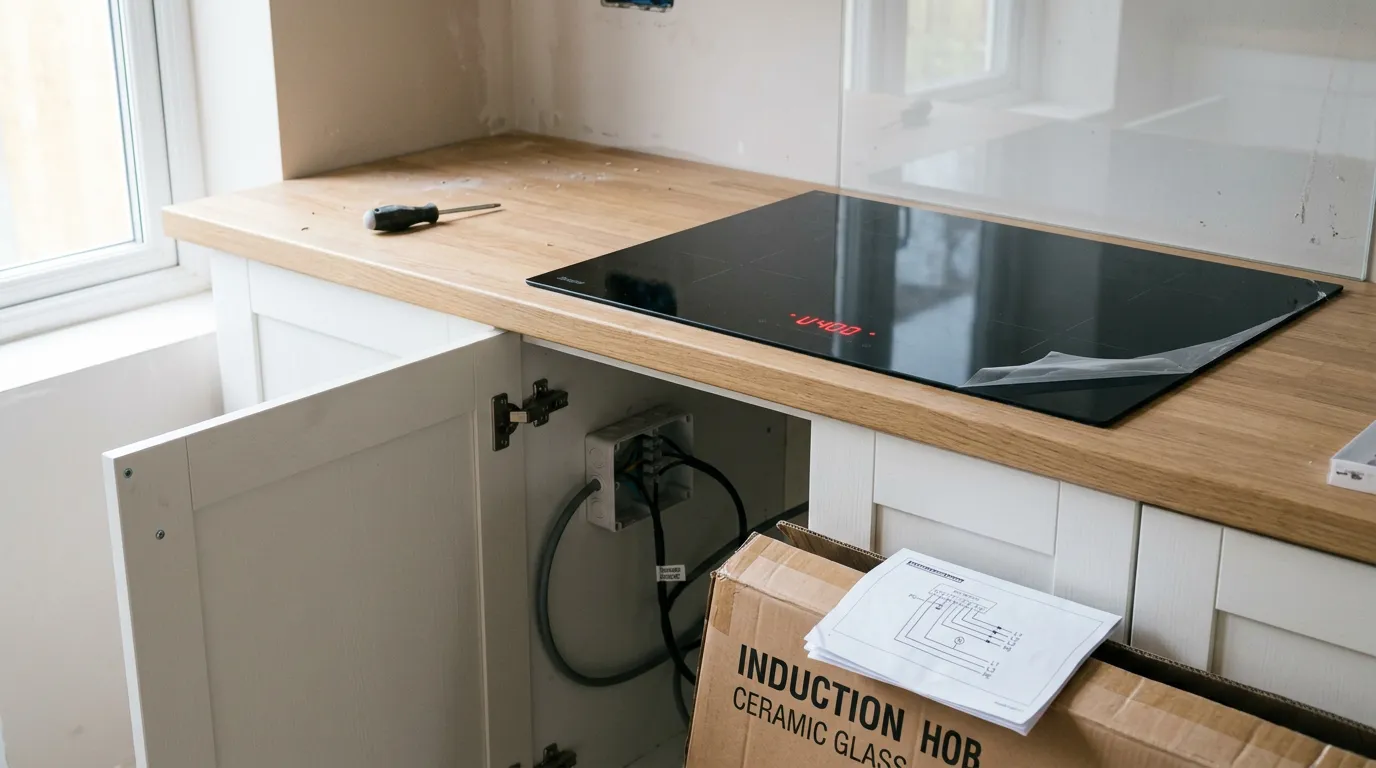

Новую варочную панель только что установили, включили — а вместо привычной индикации на дисплее горит U400, и ни одна зона не работает. Реже этот код появляется на панели, которая годами работала без проблем. В обоих случаях U400 говорит об одном: панель получает не то напряжение, на которое рассчитана, и блокирует работу, чтобы не сгореть. Разберём, у каких панелей встречается этот код, какие ошибки подключения к нему приводят, почему он может появиться без всякого монтажа, почему такой панелью нельзя пользоваться и сколько стоит ремонт.
U400 — код панелей концерна BSH, куда входят Bosch, Siemens, Neff и Gaggenau. Производители формулируют его чуть по-разному: в поддержке Bosch — «неверное напряжение питания», в поддержке Neff — «панель подключена неправильно; отключите её от сети и подключите по схеме». По сути это одно и то же: напряжение на клеммах панели не соответствует её схеме подключения. У панелей других марок этот код встречается редко — если у вас другая марка, сверьтесь с инструкцией к своей модели.
Что означает U400
Варочную панель можно подключить к сети по-разному: к одной фазе, к двум или к трём — в зависимости от того, какой ввод в квартире или доме. Для этого на клеммной колодке панели ставят перемычки по одной из схем, изображённых на крышке колодки и в инструкции. Электроника панели при каждом включении проверяет напряжение на своих клеммах. Если оно не соответствует ни одной допустимой схеме — например, вместо 230 вольт между клеммами оказалось 400, или напряжение вообще вне диапазона, — панель не запускает зоны и показывает U400.
Похожие по смыслу коды у панелей той же группы — E9000, E9010, E9011: напряжение вне рабочего диапазона или ошибка подключения. Если видите один из них, ход действий такой же.
Почему U400 появляется после установки
Почти всегда код сразу после монтажа означает ошибку подключения. Самые частые варианты:
- Перемычки на колодке не по схеме. Панель приходит с завода с перемычками под одну схему, а в квартире другая. Их нужно переставить по инструкции, а это иногда забывают.
- Однофазная схема на двухфазной линии. Две фазы приходят на клеммы, рассчитанные на одну, и между ними оказывается около 400 вольт вместо 230.
- Перепутаны ноль и фаза или фаза пришла на клемму нуля.
- Не подключён ноль или одна из фаз. Ослабленная клемма, провод не дошёл до конца колодки.
- Кабель от старой плиты с другой разводкой. Цвета жил не соответствуют стандартным, и их подключают по цвету, а не по факту.
- Трёхфазный ввод в частном доме. Без понимания схемы панель легко подключить к двум фазам там, где нужна одна.
Хорошая новость: благодаря этой проверке панель в большинстве случаев не успевает пострадать. Она просто отказывается работать, пока подключение не исправят.
Схемы подключения: одна, две или три фазы
Чтобы понять, откуда берётся ошибка, полезно знать, как вообще подключают варочную панель. Это справочная информация, а не инструкция: само подключение выполняет электрик.
- Однофазная схема. Обычная квартира: одна фаза и ноль, напряжение 230 вольт. Все нагревательные группы панели подключаются к одной фазе через перемычки, ток при полной нагрузке большой, поэтому нужен кабель подходящего сечения.
- Двухфазная схема. Две фазы и ноль: нагрузка делится, и каждая половина зон питается от своей фазы. Между фазами — около 400 вольт, поэтому перемычки здесь ставятся иначе, чем при одной фазе.
- Трёхфазная схема. Частные дома и часть квартир с электроплитами: три фазы и ноль. Панель подключается к двум или трём фазам по схеме из инструкции.
Ключевой момент: между любой фазой и нулём всегда около 230 вольт, а между двумя фазами — около 400. Если перемычки выставлены под одну фазу, а на клеммы пришли две, нагревательная группа и блок питания платы получают 400 вольт вместо 230. Именно такие ситуации панель и распознаёт как U400.
Почему U400 может появиться на давно работающей панели
Если панель годами работала, а потом показала U400, ищите изменения в электросети:
- Работы в щитке. Электрик менял автоматы, перекидывал линии или подключал новые приборы и поменял фазы местами.
- Подгоревшая клемма. Контакт на колодке панели или в распределительной коробке ослаб, нагрелся и потерял связь — одна фаза или ноль пропадают.
- Отгорание нуля во вводе. Самый опасный вариант. При обрыве нуля в доме или подъезде напряжение в квартире начинает скакать: в одних розетках падает, в других поднимается почти до 400 вольт. Признаки — свет то тускнеет, то становится ярче, сбоят и выходят из строя другие приборы. Здесь главное не цена, а безопасность: обесточьте всю квартиру вводным автоматом и вызывайте аварийную службу электросетей.
- Авария на линии. Перекос фаз в посёлке или доме после ремонта сетей.
Что сделать самому
- Не пытайтесь включать панель снова и снова. Код не уйдёт, пока не исправлено подключение.
- Обесточьте панель автоматом в щитке. Кнопка на стекле от сети её не отключает.
- Проверьте, что происходит с остальными приборами. Мигает ли свет, работают ли розетки, не сгорело ли что-то ещё. Если да — проблема во вводе, обесточьте квартиру.
- Если панель только что установлена — звоните установщику. Пусть перепроверит подключение по схеме на крышке колодки. На новой панели это гарантийный случай для монтажа, а не для самой техники.
- Если были работы в щитке — сообщите электрику, который их выполнял.
- Не открывайте клеммную колодку сами и не переставляйте перемычки. Работа с подключением под напряжением до 400 вольт — для электрика или мастера.
Причины U400 и цены
Цены указаны за работу без стоимости запчастей, в формате «от», и взяты из блока прайса «Не включается» — так проявляется U400. Итог мастер называет после диагностики и до начала работ.
Ошибка в подключении или питании панели
Самая частая причина. Мастер замеряет напряжение на клеммах, сверяет схему перемычек с вводом, находит перепутанные или отсутствующие фазы, ослабленные и подгоревшие контакты.
- разрыв электроцепи, подгоревший или отсутствующий контакт — от 2 100 ₽;
- нет корректного питания в электросети на клеммах панели — от 2 300 ₽.
Подключение верное, а U400 остаётся
Напряжение на клеммах в норме, схема правильная, а панель продолжает показывать U400. Значит, неправильно измеряет напряжение её собственная электроника — часто после того, как она уже работала под неверным напряжением или пережила скачок.
- неисправен регулятор — от 2 100 ₽;
- неисправен модуль индикации — от 3 500 ₽;
- неисправен модуль управления, включая его узел питания, — от 3 550 ₽.
U400 после скачка или отгорания нуля
Если в доме был перекос фаз, панель могла пострадать вместе с другими приборами. После восстановления сети мастер сначала проверяет подключение, затем электронику: питание и цепь — от 2 100–2 300 ₽, модули — от 3 500–3 550 ₽. Если панель выбивает автомат, не включайте её повторно: электроцепь, короткое замыкание или термореле — от 2 100 ₽.
Чем опасно пользоваться неправильно подключённой панелью
Иногда при ошибке подключения панель частично работает: например, включаются две зоны из четырёх, а U400 появляется время от времени. Пользоваться ею так нельзя по нескольким причинам. Во-первых, блок питания платы раз за разом получает напряжение, на которое не рассчитан, и рано или поздно выходит из строя. Во-вторых, перепутанные ноль и фаза или отсутствующий ноль — это вопрос электробезопасности: на корпусе и металлических деталях может оказаться напряжение. В-третьих, ослабленная клемма под нагрузкой греется и может расплавить колодку. Поэтому правило простое: U400 — обесточить и исправить подключение, а не приспосабливаться.
Ремонт или новая панель
В большинстве случаев U400 устраняется без ремонта самой панели — исправлением подключения. Если же пострадала электроника, действует правило целесообразности: если работа вместе с запчастью выходит дороже примерно половины цены сопоставимой новой панели, мастер обязан сказать об этом до ремонта. Техника старше 2000 года в большинстве случаев неремонтопригодна — запчастей нет. Назовите модель и год с таблички, и мастер по телефону скажет, берёмся ли.
Что включает ремонт
Профессиональный ремонт варочных панелей с кодом U400 начинается с электрики, а не с платы:
- Замер напряжения на клеммах панели между всеми фазами и нулём.
- Сверка схемы перемычек с фактическим вводом: одна, две или три фазы.
- Проверка контактов: затяжка, следы нагрева на колодке и в распределительной коробке, состояние кабеля.
- Проверка электроники — модуля индикации и модуля управления — только если подключение верное, а код остаётся.
- Контрольное включение всех зон, в том числе одновременно на высокой мощности.
Встраиваемую панель мастер аккуратно вынимает из столешницы сам. Сложная диагностика может потребовать доставки в сервисный центр и обратно — об этом мастер говорит прямо. Прайс работ: электроцепь — от 2 100 ₽, регулятор — от 2 100 ₽, нет питания в электросети — от 2 300 ₽, модуль индикации — от 3 500 ₽, модуль управления — от 3 550 ₽. Все суммы — работа без стоимости запчастей.
Чего нельзя делать
- Пользоваться панелью с U400, даже если часть зон работает. Это неверное напряжение на электронике и вопрос электробезопасности.
- Самостоятельно открывать клеммную колодку и переставлять перемычки. Работа с подключением — для электрика или мастера.
- Подключать панель через розетку, удлинитель или переходник. Такие соединения не рассчитаны на её ток и дают нестабильный контакт.
- Ставить автомат мощнее и отключать УЗО. Защита срабатывает не просто так.
- Оставлять квартиру под напряжением, если мигает свет и сбоят другие приборы. Возможно отгорание нуля — обесточьте всё и вызывайте аварийную службу.
- Лить холодную воду на раскалённое стекло и пользоваться треснувшей панелью. Трещину не заклеивают, панель обесточивают; замену стекла мы не выполняем.
- Вынимать панель из столешницы, не обесточив её. Выключенная кнопкой панель остаётся под напряжением.
