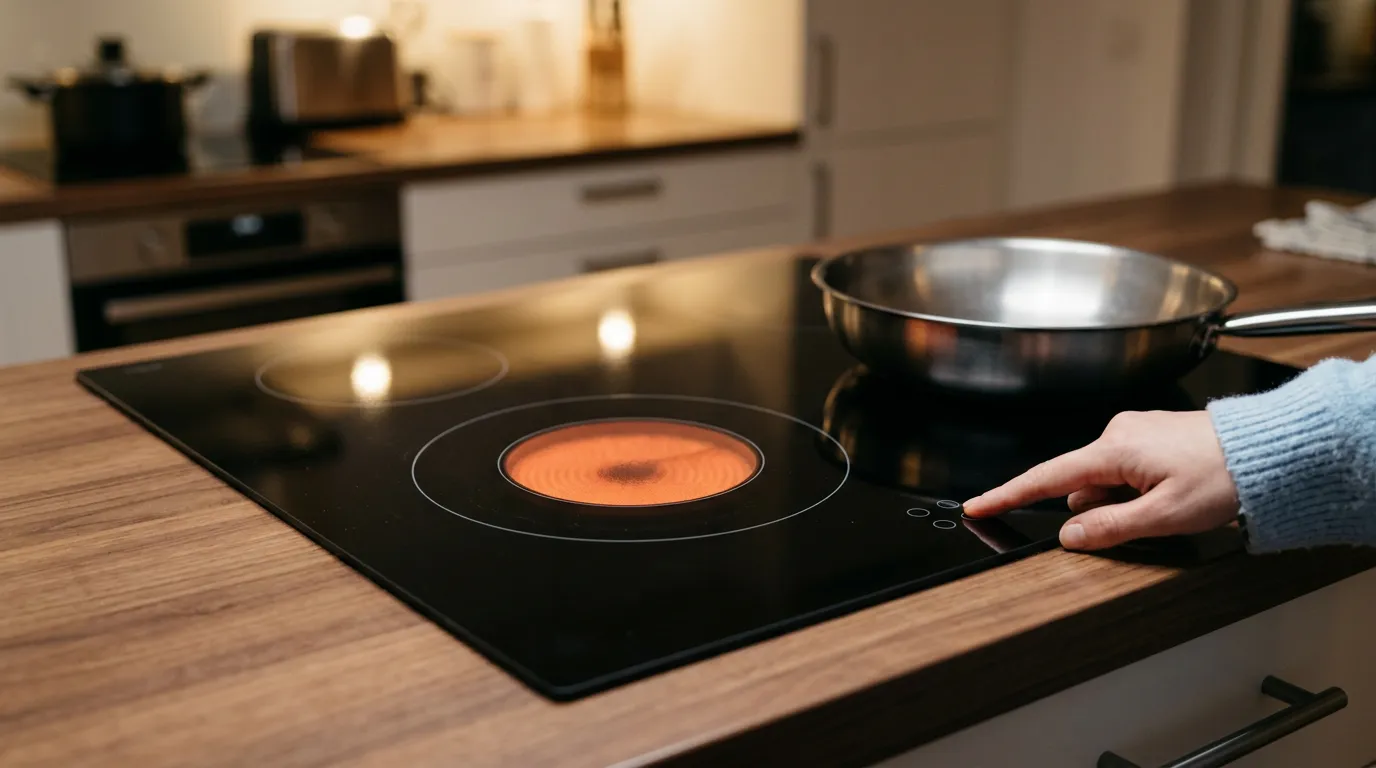

Расширенная зона стеклокерамической панели не загорается: греет только внутренний круг

Двухконтурные конфорки удобны: маленький внутренний круг греет турку или ковшик, а расширенная зона — сковороду или большую кастрюлю. У таких зон есть отдельный нагревательный контур, который включается не автоматически, а отдельным действием — кнопкой, особым поворотом ручки или выбором режима. Поэтому когда внешнее кольцо перестаёт краснеть, причина бывает двоякой: либо второй контур включают не так, как задумал производитель, либо в его цепочке действительно что-то оборвалось. Разберём, как работает такая конфорка, что проверить самому и сколько стоит ремонт. Статья касается стеклокерамических конфорок Hi-Light на встраиваемых панелях и на поверхностях отдельностоящих электроплит.

У двухконтурной конфорки два нагревателя в одной чаше и, как правило, три провода вместо двух. Внутренний контур работает всегда, когда включена зона, а внешний подключается отдельным переключателем — в регуляторе за ручкой или реле на плате у сенсорных моделей. Если не работает именно внешнее кольцо, а центр греет нормально, питание до конфорки доходит, и неисправность локальна: переключатель второго контура, его провод и клемма, его спираль или ограничитель температуры. До дорогой электроники по этому симптому доходят редко.

Как включается второй контур

Производители решают эту задачу по-разному, и от способа зависит, что проверять.

• Сенсорные панели. Сначала включается зона и выставляется мощность, затем нажимается отдельная кнопка с символом двух кругов или овала. На части моделей кнопку нужно удерживать 1–2 секунды. Загорается индикатор расширения, и внешнее кольцо начинает краснеть через несколько секунд.
• Ручки с отдельным положением. Ручка поворачивается до упора в сторону специального символа, слышен щелчок, после чего её возвращают на нужную ступень мощности. Второй контур остаётся включённым до выключения зоны.
• Ручки с поворотом в другую сторону. На части плит маленький круг включается поворотом вправо, а расширенная зона — поворотом влево от нуля.
• Овальные зоны для гусятницы. Включаются так же, как расширенные круглые, отдельной кнопкой или положением ручки.

Точный способ указан в инструкции к вашей модели. Если вы купили плиту с рук или переехали, второй контур нередко оказывается «сломанным» только потому, что включали его не тем движением.

Что не является поломкой

• Кольца краснеют по очереди. На средних ступенях регулятор включает спирали циклами, и внешнее кольцо может гаснуть, пока горит центр. Проверьте на максимуме.
• Внешний контур разгорается позже. Ему нужно несколько секунд после включения расширения.
• После выключения зоны расширение сбрасывается. На большинстве моделей при следующем включении второй контур нужно активировать заново.
• Ограничитель гасит зону с пустой посудой. Перегретое стекло отключается защитой, это нормально.

Бытовые причины: что проверить самому

Способ включения

Найдите инструкцию к модели или посмотрите на символы у ручки или на сенсорной панели. Попробуйте включить второй контур строго по описанию: выбрать зону, выставить мощность, затем нажать кнопку расширения или повернуть ручку до щелчка на специальном символе и вернуть на ступень.

Мокрые сенсоры и блокировка

Кнопка расширения — такой же сенсор, как остальные. Капля воды, жир или прилипшая крошка на ней мешают нажатию. Протрите панель насухо и нажимайте сухим пальцем, подушечкой. Если включена блокировка от детей, расширение тоже не срабатывает; у большинства моделей она снимается удержанием кнопки с ключом 3–5 секунд.

Ручка надета не так

Если ручку снимали при мойке и надели в другом положении, поворот «до символа» на самом деле не доводит регулятор до щелчка. Снимите ручку и наденьте её, совместив метку с нулём на шкале.

Ограничение мощности

На некоторых панелях при включённом Booster на соседней зоне или при низком лимите общей мощности расширение не включается или работает слабее. Выключите остальные зоны и попробуйте снова.

Посуда и перегрев

Маленькая кастрюля на расширенной зоне перегревает открытую часть стекла, и ограничитель начинает отключать спирали. Пустая сковорода на максимуме делает то же самое. Пользуйтесь расширением с посудой, которая закрывает внешнее кольцо.

Что видите и где искать

Второй контур включаете строго по инструкции, сенсоры сухие, ручка надета ровно, соседние зоны выключены — а внешнее кольцо так и остаётся тёмным? Значит, оборвалась цепочка второго контура: переключатель, провод и клемма, ограничитель или сама спираль.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер проверит включение расширения в работе, аккуратно извлечёт панель из столешницы или откроет плиту, замерит напряжение на клемме второго контура, прозвонит его провод, спираль и ограничитель температуры, проверит переключатель в регуляторе или реле на плате — причина и стоимость называются до начала работ. Гарантия на работы — до 3 лет. Выезд мастера сразу или в удобное для вас время.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Технические причины: от дешёвых к дорогим

Все цены — работа без стоимости запчастей, в формате «от».

Нарушена целостность электроцепи — от 2 100 ₽

Второй контур подключается к конфорке своим проводом и своей клеммой. Эти клеммы находятся прямо у горячей чаши и годами нагреваются и остывают: винт ослабевает, контакт окисляется и подгорает, провод может отгореть у наконечника. Тогда переключатель работает, индикатор расширения горит, а ток до внешней спирали не доходит. Нередко перед отказом внешнее кольцо краснело неровно или включалось через раз. Мастер находит место обрыва и восстанавливает соединение.

Неисправен регулятор конфорки — от 2 100 ₽

На плитах и панелях с ручками за двухконтурную зону отвечает специальный регулятор: помимо обычных контактов мощности в нём есть отдельный переключатель второго контура, который срабатывает на крайнем положении ручки. Этот переключатель изнашивается быстрее основного механизма, потому что его щёлкают при каждом включении расширения. Признаки: ручка доходит до упора без привычного щелчка, расширение включается только с нескольких попыток или не включается вовсе, при этом центр греет нормально. Ремонт касается регулятора этой зоны.

Неисправен термостат — от 2 340 ₽

Ограничитель температуры у двухконтурной конфорки часто имеет два контакта: один защищает всю зону, второй управляет внешним кольцом. Если этот контакт залип в разомкнутом положении или датчик потерял настройку, внешнее кольцо не включается или вспыхивает на секунды и гаснет даже с холодной посудой на максимуме. Частая причина износа — маленькая посуда на расширенной зоне и пустая сковорода на максимуме. У части конфорок ограничитель меняется отдельно, у части — вместе с конфоркой.

Неисправна конфорка — от 2 500 ₽

Обрыв внешней ленточной спирали или прогоревший вывод второго контура. Иногда это видно через стекло в полутьме как тёмный сектор на холодном кольце, но чаще подтверждается прозвонкой. Отдельно внешнюю спираль не меняют: двухконтурная конфорка заменяется целиком. Работа стоит от 2 500 ₽, а сама конфорка — основная статья расходов, поэтому мастер обязан сначала исключить клемму, переключатель и ограничитель.

Неисправен модуль управления — от 3 500 ₽

Только для сенсорных панелей. Второй контур включает отдельное реле на плате. Если оно не срабатывает, индикатор расширения может гореть, но щелчка не слышно, и на клемме внешнего кольца нет напряжения. Ремонт касается узла второго контура на плате, а не замены всей панели.

Когда сначала обесточить

Главное здесь не цена, а безопасность. Выключите автомат панели или плиты и не пользуйтесь ею до диагностики, если при включении расширения слышен треск, пахнет гарью, на стекле над внешним кольцом появилось потемнение, автомат выбивает при нажатии кнопки расширения или на стекле есть трещина. Пользоваться треснувшей панелью нельзя, а замену стекла мы не выполняем. Внутренним кругом без тревожных признаков пользоваться до визита мастера можно.

Что можно сделать самому, а что нет

Можно: включить второй контур строго по инструкции, протереть сенсоры, снять блокировку, правильно надеть ручку, выключить соседние зоны, проверить на максимуме с подходящей посудой. Нельзя: снимать панель или стеклокерамическую поверхность плиты, подтягивать клеммы, разбирать регулятор и прозванивать спираль самостоятельно. Мастер сам извлекает панель или открывает плиту для доступа.

Что включает ремонт

Профессиональный ремонт варочных панелей по этому симптому идёт по цепочке второго контура:

1. Проверка в работе. Включение расширения по инструкции, индикатор, щелчок.
2. Доступ к конфорке. Извлечение панели или вскрытие плиты.
3. Замер напряжения на клемме второго контура. Доходит ли ток до внешней спирали.
4. Осмотр клемм и проводов. Подгар, окисление, отгоревшие наконечники.
5. Прозвонка спирали и ограничителя. Целостность внешнего кольца и защитного контакта.
6. Проверка переключателя. Регулятор у моделей с ручками, реле на плате у сенсорных.

Цены по этому симптому: разрыв электроцепи — от 2 100 ₽, регулятор конфорки — от 2 100 ₽, термостат — от 2 340 ₽, замена конфорки — от 2 500 ₽, модуль управления — от 3 500 ₽. Это работа без стоимости запчастей; итог мастер называет после диагностики и до начала ремонта. Сложная диагностика электроники иногда требует доставки панели в сервисный центр и обратно — скажем заранее. Если работа вместе с конфоркой выходит дороже примерно половины цены сопоставимой новой панели, мастер обязан сказать об этом до ремонта: двухконтурные конфорки дороже обычных, и на недорогих моделях это бывает. Технику старше 2000 года в большинстве случаев отремонтировать нельзя из-за отсутствия запчастей: уточните модель и год, и мастер по телефону скажет, берёмся ли.

Цены посмотрели — а внешнее кольцо тем временем то загорается, то нет, и вы раз за разом жмёте кнопку расширения? Подгоревшая клемма второго контура сейчас — от 2 100 ₽. Реле на плате, которое отработало сотни включений через искрящий контакт, — от 3 500 ₽.

Разница объяснима: когда контакт на клемме подгорает, ток идёт рывками, и каждое включение расширения нагружает реле второго контура сильнее, чем рассчитано. Контакты реле обгорают так же, как клемма, только стоит их ремонт дороже. Пока проблема у конфорки, ремонт остаётся в нижней части прайса. Работаем по всей России с 2005 года. Диагностика бесплатная, стоимость мастер называет до начала ремонта. Гарантия на работы — до 3 лет.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Раз за разом щёлкать переключателем, пока кольцо не загорится. Если контакт подгорает, каждое включение его добивает.
• Давить ручку за упор с усилием. Переключатель второго контура ломается механически.
• Ставить маленькую посуду на расширенную зону и греть пустую сковороду. Открытое стекло перегревается, ограничитель изнашивается.
• Класть фольгу на конфорку. Она прикипает к стеклу и мешает отводу тепла.
• Лить холодную воду на раскалённое стекло. Резкий перепад может оставить трещину.
• Снимать панель или поверхность плиты, не обесточив её. На клеммах конфорки напряжение даже при тёмном кольце.

Эксперт отвечает на ваши вопросы

Зайцев Артём Николаевич

Руководитель направления «Ремонт электроплит и варочных панелей». 16 лет в бытовой технике, 8 из них — на руководящей должности. Координирует выездных мастеров, утверждает порядок диагностики, контролирует качество ремонта. Знает все типы техники — индукционные, стеклокерамические, эмалированные плиты и встраиваемые панели. Консультирует по сложным случаям: перегрев конфорок, сбои сенсорного управления, замена ТЭНов и термостатов. Следит за честностью диагностики.

Как правильно включить второй контур, если инструкции нет?

Посмотрите на символы — по ним почти всегда понятно. На сенсорной панели рядом с двухконтурной зоной есть кнопка с изображением двух кругов или овала: сначала включите зону и выставьте мощность, затем нажмите эту кнопку, на части моделей — с удержанием 1–2 секунды. Должен загореться индикатор расширения. На плитах с ручками у такой зоны на шкале есть особый символ за максимальной ступенью: поверните ручку до упора в его сторону, дождитесь щелчка и верните на нужную ступень. На некоторых моделях расширенная зона включается поворотом ручки в противоположную сторону от нуля. Инструкцию можно найти по модели с шильдика на сайте производителя. Если вы всё сделали правильно, индикатор горит или щелчок есть, а внешнее кольцо не краснеет и на максимуме, — это уже неисправность, ремонт начинается от 2 100 рублей.

Ручка доходит до упора без щелчка, и расширение не включается. Что сломалось?

Почти наверняка переключатель второго контура в регуляторе. У двухконтурной зоны регулятор сложнее обычного: помимо контактов мощности в нём есть отдельный переключатель, который срабатывает на крайнем положении. Именно его щелчок вы привыкли слышать. Этот переключатель изнашивается быстрее остального механизма, потому что работает при каждом включении расширения, и со временем контакт обгорает или ломается фиксатор. Сначала проверьте простое: не надета ли ручка неправильно после мойки и не проворачивается ли она на штоке. Если ручка в порядке, нужна замена регулятора этой зоны — от 2 100 рублей. Центр при этом продолжает работать, и пользоваться им можно. Не давите на ручку за упор с усилием, пытаясь добиться щелчка: механизм ломается окончательно, а иногда страдает и шток.

Можно ли заменить только внешнюю спираль, а не всю конфорку?

Нет. Обе спирали двухконтурной конфорки уложены в одну чашу из теплоизоляционного материала и закреплены в ней на заводе. Извлечь одну спираль, не повредив вторую и саму чашу, невозможно, и запчастей в виде отдельных спиралей для таких конфорок не выпускают. Поэтому при обрыве внешней спирали меняется вся конфорка: работа от 2 500 рублей, а сама двухконтурная конфорка дороже обычной и составляет основную часть счёта. Именно поэтому важно, чтобы мастер не делал вывод «сгорела конфорка» на глаз. По этому симптому чаще встречаются подгоревшая клемма второго контура — от 2 100 рублей, переключатель в регуляторе — от 2 100 и ограничитель — от 2 340. Попросите мастера показать результат прозвонки спирали, прежде чем соглашаться на замену конфорки.

Внешнее кольцо загорается и через пару секунд гаснет. Это поломка?

Зависит от ступени и посуды. На средних ступенях регулятор включает спирали циклами, и внешнее кольцо может гаснуть, пока горит центр, — это норма. Если посуда маленькая или сковорода пустая, стекло над открытой частью кольца быстро перегревается, и ограничитель температуры отключает спираль — тоже норма. Проверьте так: широкая посуда с водой, закрывающая всё кольцо, и максимальная ступень. В таких условиях исправное внешнее кольцо горит ровно хотя бы первые минуты. Если оно и так вспыхивает и сразу гаснет, вероятно, неисправен ограничитель температуры: его контакт второго контура размыкается раньше, чем должен. Ремонт от 2 340 рублей. Реже такую картину даёт подгоревшая клемма, которая теряет контакт при нагреве, — от 2 100. Отличить их можно прозвонкой.

Наоборот: внешнее кольцо греет, а центр нет. Это тот же ремонт?

Логика поиска та же, но с поправкой. Внутренний контур в двухконтурной зоне работает всегда, когда зона включена, и обычно питается через основной контакт регулятора и общую клемму. Если не греет именно центр, а расширение при этом работает, проверяются клемма и провод внутреннего контура — от 2 100 рублей, основной контакт регулятора — от 2 100 и сама внутренняя спираль. Обрыв внутренней спирали, как и внешней, означает замену всей конфорки: работа от 2 500 рублей плюс деталь. Интересная особенность: на части моделей при обрыве внутреннего контура внешний тоже перестаёт включаться, потому что расширение подключается только поверх работающего центра. Так что картина «не работает вся зона» тоже может начинаться с внутреннего контура. Различает это прозвонка, по описанию по телефону — нет.

Стоит ли ремонтировать, если внутренний круг работает и мне его хватает?

Если нет тревожных признаков — треска, запаха гари, потемнения стекла, — пользоваться внутренним кругом безопасно, и откладывать ремонт какое-то время можно. Но есть два нюанса. Первый: если причина в подгоревшей клемме второго контура, она остаётся в цепи и может продолжать греться, а со временем прогорает вывод спирали, и тогда вместо ремонта клеммы за 2 100 рублей понадобится замена всей конфорки — от 2 500 плюс деталь. Второй: многие продолжают пытаться включать расширение, щёлкая ручкой или кнопкой, и тем самым добивают переключатель. Если решили пока жить с центром, просто не включайте расширение. И всё же разумнее показать конфорку мастеру: диагностика бесплатная, а самые частые причины по этому симптому — в нижней части прайса.
