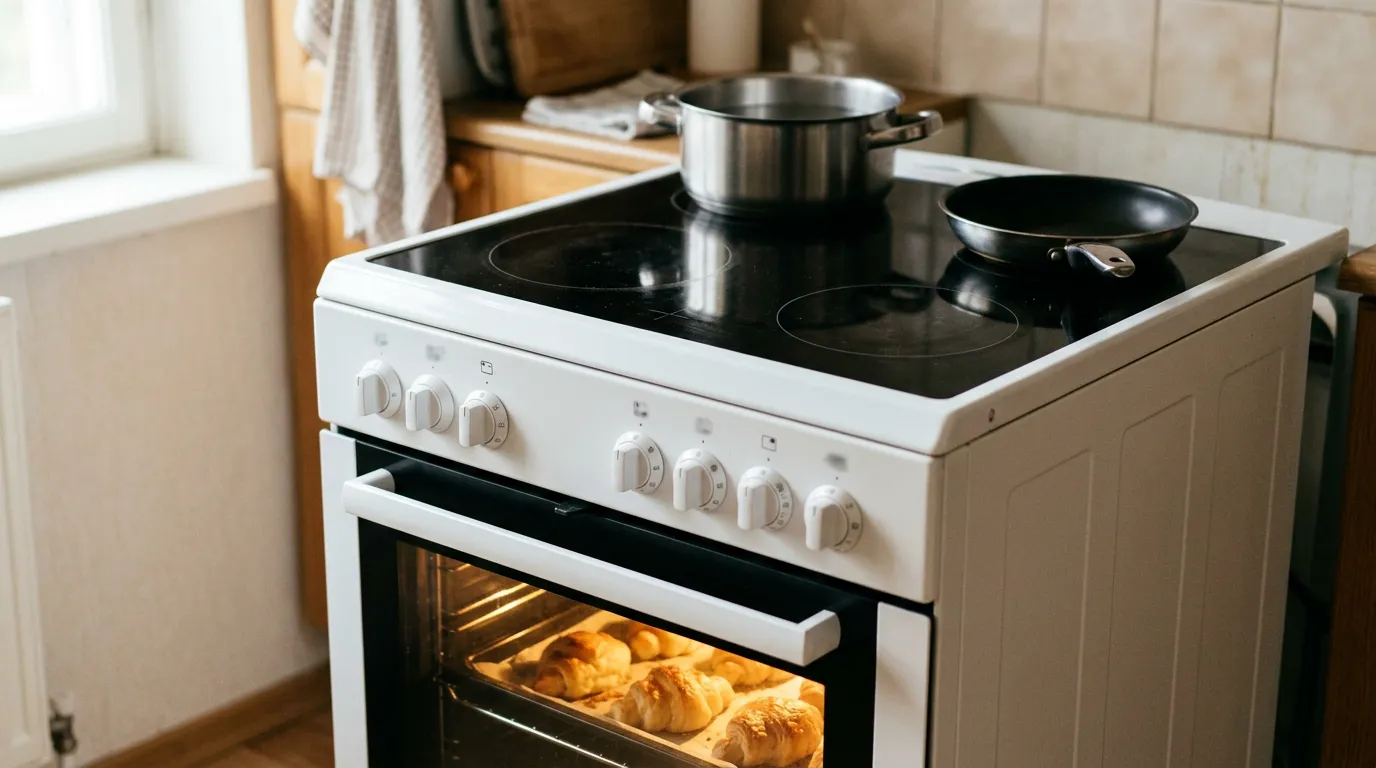

Когда на стеклокерамической электроплите перестаёт греть одна конфорка, это неприятно. Когда не греет ни одна — готовить становится невозможно. Но у отдельно стоящей электроплиты есть подсказка, которой нет у встраиваемой варочной панели: духовка. Плита — это один прибор с одним кабелем, но внутри варочная поверхность и духовой шкаф питаются по отдельным цепям, а нередко и от разных фаз. Поэтому то, работает ли духовка, подсветка, часы и индикаторы, сразу сужает круг причин. Если духовка печёт, а конфорки холодные, искать надо в цепи варочной поверхности. Если не работает вообще ничего — в питании плиты целиком. В этой статье разберём, как устроено питание плиты, что подсказывает её поведение, что проверить самостоятельно, какие узлы выходят из строя и сколько стоит ремонт.
Коротко: сначала проверьте духовку. Если она работает, а все конфорки холодные, вероятно, пропала одна из фаз, подгорел контакт в клеммной колодке плиты, сработал термовыключатель или неисправен общий узел варочной поверхности. Если не работает ничего — проверьте автомат, УЗО, вилку и силовую розетку. Если розетка или вилка потемнели и оплавились — главное здесь не цена, а безопасность: не включайте плиту и вызовите мастера или электрика. Если плиту недавно перевозили или подключали заново, проблема почти наверняка в подключении.
Как устроено питание электроплиты
Электроплита подключается одним кабелем — через силовую розетку с вилкой или напрямую к клеммной колодке на задней стенке. В колодке установлены перемычки, которые распределяют нагрузку: при однофазном подключении всё питается от одной фазы, при двух- или трёхфазном группы потребителей разнесены по фазам. Например, часть конфорок питается от одной фазы, часть и духовка — от другой. Точная схема зависит от модели и указана в инструкции или на крышке колодки.
Внутри от колодки идут отдельные цепи к варочной поверхности и к духовке. У плит с ручками каждая конфорка управляется своим регулятором, у плит с сенсорным управлением — модулем управления под стеклом. Многие плиты имеют термовыключатель — защитный датчик, который отключает нагрев при перегреве корпуса. Все эти особенности объясняют, почему у плиты может отказать вся варочная поверхность, а духовка продолжит работать.
Что подсказывает поведение плиты: таблица
| Что работает | Что не работает | Где искать |
|---|---|---|
| Духовка, подсветка, часы | Все конфорки | Фаза варочной поверхности, клеммная колодка, термовыключатель, общий узел управления |
| Индикаторы конфорок горят | Нагрева нет ни на одной | Общая цепь питания нагревателей, реле, модуль управления |
| Ничего | Плита полностью | Автомат, УЗО, вилка и розетка, кабель, колодка |
| Всё работает несколько минут | Затем гаснут конфорки | Термовыключатель, перегрев, вентилятор охлаждения духовки |
| Дисплей сенсоров горит | Кнопки не реагируют | Блокировка, вода на сенсорах, сенсорный модуль |
Бытовые причины: что проверить самому
Автомат и УЗО
Проверьте в щитке все автоматы, относящиеся к кухне. Если плита подключена к нескольким фазам, для неё может стоять двух- или трёхполюсный автомат или несколько однополюсных. Один из них может быть выключен, а остальные — включены: тогда работает только часть плиты, например духовка. Если автомат или УЗО выбивает при включении конфорок, не взводите его повторно и переходите к разделу о технических причинах.
Вилка и силовая розетка
Силовая розетка для электроплиты несёт большой ток, и при слабом контакте её клеммы и штыри вилки греются. Со временем контакт подгорает, и одна из фаз перестаёт проходить. Отключите автомат и осмотрите вилку и розетку: потемнение, оплавленный пластик, запах гари — признаки подгоревшего контакта. Главное здесь не цена, а безопасность: не включайте плиту, вызовите электрика или мастера.
Пропавшая фаза в доме
Если плита подключена к нескольким фазам, пропажа одной из них в щитке, в подъезде или на линии отключает те группы, которые от неё питаются. Признаки: в квартире перестала работать часть розеток или освещения, у соседей тоже проблемы. Это вопрос к электрику или управляющей компании.
Перевозка, переезд, новое подключение
Если проблема появилась после перестановки или переезда, проверьте, не выдернут ли кабель из колодки и правильно ли стоят перемычки под вашу сеть. Плиту, подключённую не по схеме, включать нельзя.
Блокировка и вода на сенсорах
У плит с сенсорным управлением при включённой блокировке не работают кнопки варочной поверхности, хотя духовка может управляться отдельно. Снимите блокировку по инструкции, протрите сенсоры чистой влажной салфеткой и насухо.
Положение ручек
У плит с ручками убедитесь, что ручки повёрнуты именно для конфорок, а не для выбора режима духовки. На некоторых моделях ручки расположены непривычно, и после переезда их легко перепутать. Если ручка проворачивается свободно и не щёлкает, у неё слизан шток — это касается одной конфорки, а не всех сразу.
Часы и таймер после отключения света
У части плит с электронными часами после отключения электричества нужно заново выставить время или перевести таймер в ручной режим, иначе нагрев не включается. Обычно это касается духовки, но порядок у разных моделей отличается — сверьтесь с инструкцией, если на дисплее мигают нули или символ таймера.
Контрольная проверка. Выключите автомат плиты на 30 секунд, включите, проверьте духовку и каждую конфорку по отдельности на средней ступени. Запишите, что работает, а что нет, и горят ли индикаторы.
Технические причины
Все цены — работа без стоимости запчастей, в формате «от». У стеклокерамики конфорка — это нагревательный элемент, термостат — ограничитель температуры.
Подгоревший контакт в клеммной колодке плиты
Самая частая находка. Винты колодки со временем ослабевают, контакт окисляется и начинает греться, пластик колодки темнеет, и одна из фаз перестаёт доходить до варочной поверхности. Духовка, если питается от другой фазы, продолжает работать. Иногда подгорает перемычка между клеммами. Это относится к разрыву электроцепи. После устранения мастер затягивает все винты колодки, при необходимости заменяет её и перемычки, иначе контакт подгорит снова.
Обрыв провода внутри плиты
Провод, который идёт от колодки к варочной поверхности, может перегореть в месте соединения, перетереться о корпус после перевозки или оплавиться от перегрева. Тогда не работают все конфорки сразу, а остальная плита в порядке.
Отсутствие питания на варочной поверхности
Если напряжение на колодку приходит, а до регуляторов или модуля управления не доходит, мастер ищет место пропажи по цепи. Иногда причина — в кабеле от щитка до розетки, и тогда это вопрос проводки квартиры.
Сработал термовыключатель
Многие плиты защищены термовыключателем: если корпус перегревается — например, при долгой работе духовки и конфорок одновременно, при неисправном вентиляторе охлаждения духовки или плотной установке между шкафами, — он отключает нагрев. Обычно после остывания нагрев восстанавливается сам, но если термовыключатель срабатывает постоянно или вышел из строя и не замыкается, конфорки не работают. Проверка и замена термовыключателя, а также ремонт вентилятора охлаждения в прайс-лист не входят, стоимость определяется после диагностики.
Неисправен модуль индикации или модуль управления
У плит с сенсорным управлением все конфорки зависят от одного модуля управления. Если он неисправен или не получает питания, не работает вся варочная поверхность, хотя духовка с отдельным управлением может работать. Модуль индикации отвечает за дисплей и кнопки.
Регуляторы конфорок
У плит с ручками каждая конфорка управляется своим регулятором, и одновременный отказ всех четырёх маловероятен. Но если регуляторы питаются через общий провод или общую перемычку, её обрыв отключает все сразу. После устранения общей причины мастер проверяет регуляторы, которые могли пострадать.
Цены по симптому «не включается»:
- регулятор — от 2 100 ₽;
- разрыв электроцепи — от 2 100 ₽;
- отсутствие питания — от 2 300 ₽;
- модуль индикации — от 3 500 ₽;
- модуль управления — от 3 550 ₽.
Сенсоры не реагируют
Если дисплей горит, блокировка снята, стекло сухое, а кнопки конфорок не реагируют, вероятна неисправность сенсорного модуля, его шлейфа или питания.
- отсутствие питания — от 2 600 ₽;
- модуль индикации — от 3 500 ₽;
- модуль управления — от 3 550 ₽.
Выбивает автомат при включении конфорок
Главное здесь не цена, а безопасность. Если автомат или УЗО срабатывает при включении любой конфорки, вероятно замыкание в общей цепи или пробой изоляции нагревательного элемента. Не взводите автомат повторно.
- короткое замыкание в электроцепи — от 2 100 ₽;
- термозащита — от 2 100 ₽;
- конфорка — от 2 500 ₽;
- модуль индикации — от 3 500 ₽;
- модуль управления — от 3 500 ₽.
Плита с ручками и плита с сенсорами: разница в диагностике
У плиты с поворотными ручками каждая конфорка подключена через свой регулятор, а общими для всех являются только колодка, внутренние провода питания и иногда термовыключатель. Поэтому, если не греют все конфорки сразу, поиск почти всегда сводится к общей части: фазе, контакту, проводу, защите. Индикаторная лампа включённой конфорки у таких плит часто питается через тот же регулятор: если лампа загорается при повороте ручки, а конфорка холодная, питание до регулятора доходит, а дальше — нет.
У плиты с сенсорным управлением все конфорки зависят от одного модуля управления и его блока питания. Здесь к общим причинам добавляется электроника: модуль может не включать реле нагревателей, сенсорный модуль — не передавать команды, а блок питания — не выдавать нужное напряжение. Если дисплей не загорается вовсе, а духовка с отдельным управлением работает, вероятна неисправность питания модуля варочной поверхности. Если дисплей горит и показывает ступени, а нагрева нет, — реле или силовая цепь нагревателей.
В обоих случаях мастер начинает с замера напряжения на колодке: это самый быстрый способ понять, искать ли причину в сети или внутри плиты.
Что включает ремонт
Профессиональный ремонт варочных панелей и стеклокерамических плит в такой ситуации начинается с замеров: мастер проверяет напряжение на каждой фазе в розетке и на клеммной колодке, осматривает вилку, розетку и кабель. Затем сам отодвигает плиту, снимает заднюю крышку и при необходимости поднимает стеклокерамическую поверхность, проверяет колодку и перемычки, внутреннюю проводку, термовыключатель, регуляторы или модуль управления и сенсорный модуль, нагревательные элементы и ограничители температуры. Если причина в проводке квартиры или в щитке, мастер скажет об этом, и платить за ремонт плиты не придётся. Итоговую стоимость мастер называет после диагностики и до начала ремонта. Если для сложного ремонта модуля управления нужно оборудование сервисного центра, его можно доставить туда и обратно — об этом скажем заранее.
Если работа вместе с деталями выходит дороже примерно половины цены сопоставимой новой плиты, мастер обязан сообщить об этом до ремонта. Технику старше 2000 года в большинстве случаев отремонтировать нельзя из-за отсутствия запчастей. Замену стекла мы не выполняем.
Как не допустить повторения
- Подключайте плиту через силовую розетку и вилку, рассчитанные на её мощность, либо напрямую к колодке кабелем нужного сечения через отдельный автомат.
- Раз в несколько лет просите проверить затяжку винтов клеммной колодки и состояние розетки — особенно если плита часто работает на полную мощность.
- Не двигайте плиту рывками и не перегибайте кабель при уборке за ней.
- Оставляйте зазор между плитой и соседними шкафами по инструкции, чтобы корпус не перегревался.
- Не игнорируйте запах гари у розетки и тёплую вилку — это первые признаки подгорающего контакта.
Что сообщить мастеру
- Марку и модель плиты с шильдика на задней стенке или в документах.
- Работает ли духовка, подсветка, часы, горят ли индикаторы конфорок.
- Управление ручками или сенсорами.
- Как подключена плита: через розетку или напрямую, сколько автоматов для неё в щитке.
- Что предшествовало: перестановка, переезд, гроза, запах гари, выбитый автомат.
Чего нельзя делать
- Включать плиту при потемневшей или оплавленной вилке и розетке.
- Самостоятельно переставлять перемычки на клеммной колодке.
- Взводить автомат снова и снова, если он выбивает при включении конфорок.
- Подключать плиту через удлинитель или бытовую розетку.
- Снимать заднюю крышку и стеклокерамическую поверхность самостоятельно, не обесточив плиту.
- Ремонтировать плиту самостоятельно. Внутри сетевое напряжение на нескольких фазах.
