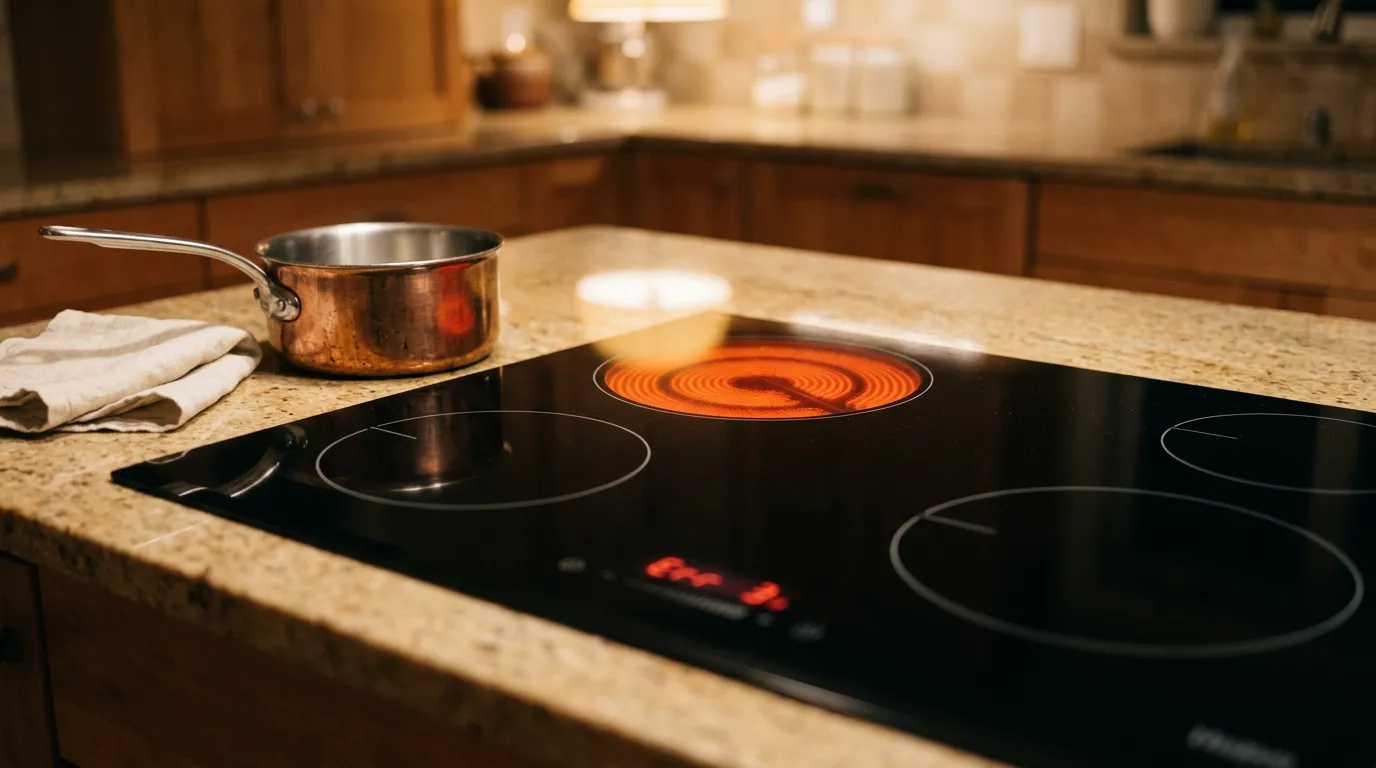

Сообщения на дисплее стеклокерамической панели: что они значат и о чём она молчит

Стеклокерамическая варочная панель устроена проще индукционной: под стеклом стоят нагревательные элементы, которые раскаляются и светятся красным, а электроника лишь включает и выключает их. Поэтому и сообщений на дисплее у стеклокерамики гораздо меньше. Обычно это индикатор остаточного тепла, блокировка, реакция на воду на кнопках и несколько служебных кодов. А многие неисправности — перегоревший нагреватель, сработавший ограничитель температуры, подгоревший контакт — панель вообще не показывает: зона просто не греет или греет не так. Разберём, какие сообщения бывают у стеклокерамики, что они означают и как распознать поломку, о которой панель молчит.

Главное, что нужно знать: у стеклокерамики код чаще говорит о сенсорном управлении и защите, чем о нагреве. Если на дисплее H, замок, Er или код горячей посуды у кнопок, это обычно снимается без ремонта. Неисправность нагрева чаще проявляется не кодом, а симптомом: зона не светится, светится частично, не гаснет или греет слабее. Особое внимание — зоне, которая не выключается: здесь главное не цена, а безопасность, и панель нужно обесточить сразу.

Чем стеклокерамика отличается от индукции в плане кодов

• Нет распознавания посуды. Зона греет с любой посудой и без неё, поэтому символа «нет посуды» у стеклокерамики нет.
• Нет силовой электроники с вентилятором. Нагреватели включаются реле, и кодов перегрева генератора тоже нет.
• Защита от перегрева механическая. В каждой зоне стоит ограничитель температуры, который сам отключает нагреватель при перегреве и не сообщает об этом на дисплей.
• Датчиков меньше. У многих моделей нет электронного датчика температуры зоны, а остаточное тепло рассчитывается по времени работы.
• Механические модели молчат совсем. У панелей с поворотными ручками дисплея нет — только индикаторы работы и тепла.

Сообщения стеклокерамических панелей: таблица

Значения кодов с цифрами различаются по маркам и моделям, поэтому сверяйте их с инструкцией по номеру модели с шильдика снизу панели.

H и h: остаточное тепло

Самое частое сообщение стеклокерамики, и это не ошибка. Стекло над нагревателем остаётся горячим долго после выключения, и индикатор предупреждает, что к зоне нельзя прикасаться. У многих моделей H означает сильный нагрев, h — слабый. Индикатор гаснет, когда зона остынет, обычно через 20–40 минут. Если он не гаснет часами на холодной зоне или появляется на зоне, которую не включали, это уже неисправность датчика или платы.

Замок: блокировка

Если панель пищит при нажатии, но не включается, а на дисплее горит замок или L, включена блокировка от детей. Обычно её снимают удержанием кнопки с ключом несколько секунд. Если блокировка не снимается при правильных действиях и после обесточивания, неисправна электроника управления.

Er и сигнал: вода и предметы на кнопках

Сенсорные кнопки стеклокерамики работают так же, как у индукции, и так же реагируют на воду, мокрую губку, прихватку или посуду на поле управления. Если такое «нажатие» длится несколько секунд, панель подаёт сигнал, показывает Er03 или аналогичный код и отключается. Уберите всё с кнопок и протрите их насухо. После залива — сутки сушки в обесточенном состоянии.

Горячая посуда у кнопок и ограничение времени

Плата управления находится прямо под кнопками. Горячая кастрюля, сдвинутая на поле управления, нагревает её, и панель предупреждает кодом, а затем отключает зону. Ещё одна защита — ограничение времени: если зона долго работает без изменения ступени, панель выключает её. Оба сообщения снимаются без ремонта.

Технические коды при включении

Если код с буквой и цифрой появляется сразу при включении холодной, сухой панели, это обычно сбой электроники: реле, датчика остаточного тепла, цепи питания или модуля управления. Обесточьте панель на 30 секунд и включите снова. Если код вернулся — нужна диагностика.

Неисправности, о которых стеклокерамика молчит

Зона не светится и не греет

Ступень на дисплее горит, а зона остаётся тёмной и холодной. Чаще всего перегорел нагревательный элемент, сработал или вышел из строя ограничитель температуры, подгорел контакт на клеммах нагревателя или неисправно реле на плате.

Светится только часть зоны

У двухконтурных зон бывает, что работает только внутренний контур. Причина — перегоревший внешний контур, неисправный переключатель контуров или его цепь.

Зона греет слабо или с перебоями

Нормальная работа стеклокерамики — это циклы: нагреватель включается и выключается, и зона то ярче, то темнее. Но если на высокой ступени зона почти не светится или гаснет слишком надолго, виноват ограничитель температуры, регулятор или частично перегоревший нагреватель.

Зона не выключается

Самая опасная неисправность. Если зона продолжает светиться и греть после выключения или не реагирует на уменьшение ступени, чаще всего залипли контакты реле на плате. Обесточьте панель автоматом сразу.

Кнопки сухие, посуда не стоит у управления, блокировки нет, а стеклокерамика выдаёт код или зона перестала греть? Электроцепь — от 2 100 ₽, регулятор — от 2 100 ₽, термостат — от 2 340 ₽, нагревательный элемент — от 2 500 ₽.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер запишет код и номер модели, проверит подключение и напряжение, аккуратно извлечёт панель из столешницы, проверит нагревательные элементы и их контуры, ограничители температуры, клеммы и провода, реле на плате, датчик остаточного тепла, модуль индикации и модуль управления. Причина и стоимость называются до начала работ. Гарантия на работы — до 3 лет. Выезд мастера сразу или в удобное для вас время.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Как проверить зону без кода самостоятельно

1. Включите зону на максимум без посуды на минуту. Исправный нагреватель начинает светиться красным через 5–20 секунд по всей площади зоны.
2. Посмотрите на рисунок свечения. Тёмный сектор, светится только центр или только кольцо — признак перегоревшего участка или контура.
3. Переключите ступень на среднюю. Зона должна начать мигать циклами: светится и гаснет. Это нормально.
4. Сравните с соседней зоной того же размера. Если она светится быстрее и ярче, проблема локальная.
5. Выключите зону. Свечение должно погаснуть за минуту-две. Если зона продолжает ярко светиться — сразу обесточьте панель.

Не держите зону на максимуме без посуды дольше пары минут: это перегружает ограничитель температуры. Результаты проверки сообщите мастеру — они сразу сужают круг поиска. Если на стекле есть трещина или скол, проверку не проводите вовсе: обесточьте панель и не пользуйтесь ею.

Как мастер проверяет стеклокерамику

• Сопротивление нагревателя. Обрыв спирали виден сразу. У двухконтурных зон замеряют каждый контур отдельно.
• Ограничитель температуры. Проверяют, замыкает ли он цепь в холодном состоянии и при какой температуре размыкает.
• Клеммы и провода. Потемнение, оплавление, ослабшие винты — частая причина того, что зона греет с перебоями.
• Реле на плате. Включается ли оно по команде и выключается ли, нет ли следов подгорания контактов.
• Модуль управления и индикации. Если нагреватели и цепь в порядке, а зона не включается или код возвращается.

Технические причины: от дешёвых к дорогим

Все цены — работа без стоимости запчастей, в формате «от». У стеклокерамики конфорка — это нагревательный элемент под стеклом, а термостат — ограничитель температуры зоны.

Зона не греет

• целостность электроцепи — от 2 100 ₽;
• регулятор конфорки — от 2 300 ₽;
• термостат — от 2 340 ₽;
• конфорка — от 2 500 ₽;
• модуль управления — от 2 550 ₽.

Работает только внутренний или только внешний контур

• регулятор — от 2 100 ₽;
• целостность электроцепи — от 2 100 ₽;
• термостат — от 2 340 ₽;
• конфорка — от 2 500 ₽;
• модуль управления — от 3 500 ₽.

Зона греет слабо

• регулятор — от 2 100 ₽;
• термостат — от 2 340 ₽;
• конфорка — от 2 500 ₽;
• модуль управления — от 3 550 ₽.

Зона не выключается: главное здесь не цена, а безопасность

Обесточьте панель автоматом и не включайте до ремонта. Цены по этому симптому:

• замыкание электроцепи — от 2 100 ₽;
• регулятор — от 2 100 ₽;
• модуль управления — от 3 550 ₽.

Код при включении, панель не включается

• регулятор — от 2 100 ₽;
• разрыв электроцепи — от 2 100 ₽;
• отсутствие питания — от 2 300 ₽;
• модуль индикации — от 3 500 ₽;
• модуль управления — от 3 550 ₽.

Кнопки не реагируют при сухом поле

Отсутствие питания — от 2 600 ₽, модуль индикации — от 3 500 ₽, модуль управления — от 3 550 ₽.

Блокировка не снимается

Модуль индикации — от 3 500 ₽, модуль управления — от 3 500 ₽.

H не гаснет на холодной зоне

Датчик остаточного тепла в прайс-лист не входит, стоимость определяется после диагностики.

Что включает ремонт

Профессиональный ремонт варочных панелей со стеклокерамикой начинается с того, есть ли код и какой симптом его сопровождает. Мастер проверяет подключение и напряжение, извлекает панель из столешницы, замеряет сопротивление нагревательных элементов и их контуров, проверяет ограничители температуры, клеммы, провода, реле на плате, модуль индикации и модуль управления. Стекло мы не меняем: если на нём трещина или скол, панелью пользоваться нельзя, и ремонт электроники в этом случае не поможет. Итоговую стоимость мастер называет после диагностики и до начала ремонта. Сложная диагностика электроники иногда требует доставки панели в сервисный центр и обратно — скажем заранее.

Если работа вместе с деталями выходит дороже примерно половины цены сопоставимой новой панели, мастер обязан сообщить об этом до ремонта. Технику старше 2000 года в большинстве случаев отремонтировать нельзя из-за отсутствия запчастей: уточните модель и год, и мастер по телефону скажет, берёмся ли.

Цены посмотрели — а к коду или к зоне, которая греет через раз, уже привыкли, «пока работает — готовим»? Цепь или регулятор сейчас — от 2 100 ₽. Модуль управления, когда реле залипнет и зона перестанет гаснуть, — от 3 550 ₽.

Разница объяснима: в стеклокерамике нагреватели включаются реле, и через их контакты идёт большой ток. Плохой контакт на клеммах или неисправный регулятор заставляют реле работать с искрой. Контакты подгорают, а однажды свариваются — и зона перестаёт выключаться. Это уже вопрос безопасности и ремонт платы. Пока неисправность на уровне цепи или регулятора, её устраняют недорого. Работаем по всей России с 2005 года. Диагностика бесплатная, стоимость мастер называет до начала ремонта. Гарантия на работы — до 3 лет.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Оставлять включённой в сеть панель, у которой не гаснет зона. Сразу обесточьте её автоматом.
• Пользоваться панелью с трещиной на стекле. Под ним открытые токоведущие части.
• Перезапускать автоматом один и тот же код снова и снова. Если он возвращается на холодной панели, причина внутри.
• Ставить горячую посуду на кнопки. Под ними плата управления.
• Включать панель сразу после залива. Сначала сутки сушки в обесточенном состоянии.
• Греть зону без посуды на максимуме долгое время. Это перегружает ограничитель и нагреватель.
• Снимать панель и менять нагреватель самостоятельно. Под стеклом сетевое напряжение.

Эксперт отвечает на ваши вопросы

Зайцев Артём Николаевич

Руководитель направления «Ремонт электроплит и варочных панелей». 16 лет в бытовой технике, 8 из них — на руководящей должности. Координирует выездных мастеров, утверждает порядок диагностики, контролирует качество ремонта. Знает все типы техники — индукционные, стеклокерамические, эмалированные плиты и встраиваемые панели. Консультирует по сложным случаям: перегрев конфорок, сбои сенсорного управления, замена ТЭНов и термостатов. Следит за честностью диагностики.

Зона не греет, а кода нет. Почему панель ничего не показывает?

Потому что у стеклокерамики электроника обычно не знает, работает ли нагреватель на самом деле. Плата только включает реле, а дальше ток идёт через клеммы, ограничитель температуры и нагревательную спираль. Если спираль перегорела, ограничитель вышел из строя или контакт на клеммах подгорел, цепь разорвана, но плата этого не видит и продолжает показывать ступень. Отсюда типичная картина: на дисплее «9», а зона тёмная и холодная. Определить причину можно только замерами. По моей практике, чаще всего виноват сам нагреватель или ограничитель температуры, реже — реле на плате. Цены по этому симптому: целостность электроцепи — от 2 100 рублей, регулятор — от 2 300, термостат — от 2 340, конфорка — от 2 500, модуль управления — от 2 550.

Зона светится после выключения. Что делать?

Сначала убедитесь, что зона действительно продолжает греть, а не просто остывает: раскалённая спираль ещё некоторое время после выключения слегка светится и гаснет за минуту-две. Если же зона продолжает ярко светиться, а стекло нагревается сильнее, панель нужно сразу обесточить автоматом в щитке. Главное здесь не цена, а безопасность: неуправляемый нагрев опасен перегревом посуды, масла и столешницы. Чаще всего причина в залипших контактах реле на плате, реже — в замыкании в цепи или неисправном регуляторе. Не включайте панель до ремонта, даже если после повторного включения автомата зона погасла: неисправность может повториться в любой момент. Цены по этому симптому: замыкание электроцепи — от 2 100 рублей, регулятор — от 2 100, модуль управления — от 3 550.

Под стеклом щёлкает во время работы. Это нормально?

Обычно да. Стеклокерамика регулирует мощность не плавно, а циклами: на средних ступенях нагреватель включается на несколько секунд и выключается, и каждое переключение сопровождается щелчком реле. Поэтому тихие ритмичные щелчки и мигание зоны на средних ступенях — нормальная работа. Щёлкает и ограничитель температуры, когда зона нагревается до предела. Настораживать должно другое: громкие щелчки, похожие на треск, частые нерегулярные щелчки на максимальной ступени, когда нагреватель должен работать постоянно, щелчки вместе с запахом гари или миганием света в квартире. Это может говорить о подгоревших контактах реле или клемм. В таком случае не стоит откладывать диагностику: подгорающие контакты со временем залипают, и зона перестаёт выключаться.

H горит несколько часов на холодной зоне. Это поломка?

Если стекло полностью холодное, а индикатор горит часами, — да, это неисправность. У стеклокерамики индикатор остаточного тепла работает по-разному: у одних моделей есть датчик, у других плата рассчитывает остывание по времени работы зоны. Если датчик неисправен или потерял контакт, индикатор может не гаснуть. Если неисправна плата, H может появляться даже на зоне, которую не включали. Сначала обесточьте панель автоматом на минуту и включите снова — иногда это сбрасывает ошибку расчёта. Если H остался, нужна диагностика. Сама по себе неисправность не опасна, но она может мешать включению зоны и сбивает предупреждение об ожоге. Стоимость определяется после диагностики, когда мастер найдёт причину.

Er03 на стеклокерамике значит то же самое, что на индукции?

Как правило, да. Этот код связан не со способом нагрева, а с сенсорными кнопками, а они у стеклокерамики и индукции устроены одинаково. Er03 обычно означает, что поле управления несколько секунд подряд закрыто водой, тряпкой, посудой или кнопку держат слишком долго. Уберите всё с кнопок и протрите их насухо — код уйдёт. У стеклокерамики есть особенность: стекло над нагревателями сильно раскаляется, и пар от кастрюль чаще оседает на более холодном поле управления, вызывая ложные срабатывания. Если Er03 появляется при сухих кнопках и после суточной просушки, неисправна сенсорная часть. Цены по этому симптому: отсутствие питания — от 2 600 рублей, модуль индикации — от 3 500, модуль управления — от 3 550.

Стоит ли ремонтировать старую стеклокерамическую панель?

Часто стоит, если запчасти доступны. Стеклокерамика проще индукции, и её самые частые неисправности — нагревательный элемент, ограничитель температуры, контакт, регулятор, реле — ремонтируются без замены дорогой электроники. Нагреватели и ограничители у многих моделей стандартных размеров и мощностей, их проще подобрать. Ограничения два. Первое — возраст: технику старше 2000 года в большинстве случаев отремонтировать нельзя из-за отсутствия запчастей, особенно плат управления. Второе — стекло: если на нём трещина или скол, панелью пользоваться нельзя, а стекло мы не меняем. В остальных случаях мастер назовёт стоимость после диагностики и предупредит, если ремонт вместе с деталями выходит дороже примерно половины цены сопоставимой новой панели.
