Как понять, что сгорела индукционная катушка, а не плата или посуда: признаки и проверка

Когда одна зона индукционной панели перестаёт греть, гудит или выбивает автомат, первая мысль — «сгорела катушка». Это понятная версия: катушка находится прямо под зоной и отвечает за нагрев. Но на практике катушка — один из самых надёжных узлов индукционной панели, и чаще причина оказывается в другом: в силовой плате, которая её питает, в контакте, в датчике температуры, в модуле управления или даже в посуде. Разберём, как устроена катушка, какие признаки действительно указывают на неё, какие неисправности выглядят так же, что можно проверить самостоятельно и как мастер подтверждает диагноз.

Катушка — это медная обмотка без электроники. Сгорает она редко, обычно вследствие другой проблемы: долгого перегрева, попадания жидкости или подгоревшего контакта. Зато если катушка действительно повреждена, включать зону нельзя: межвитковое замыкание нагружает силовую плату, и вслед за катушкой может выйти из строя генератор. Если зона гудит, трещит, пахнет гарью или выбивает автомат, — выключите панель, отключите автомат в щитке и не включайте её до осмотра. Здесь главное не цена, а безопасность.

Как устроена индукционная катушка

Под каждой зоной индукционной панели лежит плоская спираль из многожильного медного провода — так называемого литцендрата, в котором каждая жилка изолирована лаком. Спираль закреплена на основании из термостойкого материала, обычно слюды или пластика, а снизу под ней расположены ферритовые стержни. Они направляют магнитное поле вверх, к посуде, и не дают ему уходить вниз, к электронике. В центре катушки стоит датчик температуры, который через стекло следит за нагревом. Два вывода катушки подключаются к силовой плате, к генератору, который подаёт на неё ток высокой частоты.

Сама катушка не греется сильно — греется дно посуды. Поэтому при нормальной работе катушка служит долго, обычно весь срок жизни панели. Двухконтурные зоны и зоны с расширением имеют две катушки или катушку с двумя секциями, у которых свои выводы.

Почему катушка выходит из строя

• Длительный перегрев. Выкипевшая кастрюля, раскалённое пустое дно, жарка на максимуме без остановки. Тепло от посуды передаётся через стекло, и лаковая изоляция жилок со временем темнеет и разрушается.
• Плохое охлаждение. Забитый вентилятор, закрытый выход воздуха, панель над духовкой без требуемого зазора — всё внутри работает горячее, включая катушку.
• Жидкость. Вода, бульон или сладкий сироп, затёкшие под стекло через трещину или по краю, вызывают утечку тока и обгорание витков.
• Подгоревший вывод. Ослабший винт или окисленная клемма греются под большим током, от вывода нагрев распространяется на витки.
• Механическое повреждение. Сильный удар по стеклу, неаккуратная транспортировка или монтаж могут расколоть ферритовые стержни и сместить катушку.
• Брак обмотки — встречается редко и обычно проявляется в первые месяцы работы.

Признаки, которые указывают на катушку

Зона не греет ни с какой посудой

Вы ставите проверенную кастрюлю, которая греется на других зонах, а эта зона не реагирует или показывает символ отсутствия посуды. Это может быть катушка с обрывом, но так же выглядит неисправный канал генератора, отсоединившийся вывод или сбой модуля управления.

Зона выбивает автомат или УЗО

Если автомат или УЗО срабатывает именно при включении одной зоны, а остальные работают, — это серьёзный признак. Причина может быть в пробое изоляции катушки на корпус, в замыкании на выводе или в пробитом элементе генератора. Панель в таком случае нельзя включать повторно.

Гул, треск, щелчки

Небольшой гул и тонкий свист при работе индукции нормальны и зависят от посуды. Но если одна зона начала громко трещать, щёлкать или издавать прерывистый звук, которого раньше не было, это может быть межвитковое замыкание, искрение на подгоревшем выводе или расколотый феррит.

Запах гари

Сгоревшая лаковая изоляция пахнет резко и характерно. Если запах идёт от определённой зоны, а не от посуды или от стекла, катушку стоит проверить в первую очередь.

Слабый или неравномерный нагрев

При межвитковом замыкании часть обмотки не работает, и зона греет слабее или пятнами: вода закипает дольше, чем раньше, или кипит не по всему дну. Но этот же признак дают деформированная посуда, неисправный датчик температуры и ограничение мощности.

У двухконтурной зоны работает только один круг

Если зона с расширением греет только внутренним или только внешним контуром, причина может быть в одной из секций катушки, в её выводе или в канале управления этой секцией.

Код ошибки

Многие панели при проблеме с катушкой или её генератором выводят код — обычно из группы ошибок силовой части, генератора или конкретной зоны. Номер кода у каждой марки свой, и одной ошибки «сгорела катушка» почти никогда нет: код указывает на канал, а не на конкретную деталь.

Что даёт такие же симптомы

Что можно проверить самостоятельно

1. Проверьте посуду магнитом. Он должен уверенно прилипать к дну.
2. Переставьте посуду. Поставьте на проблемную зону кастрюлю, которая точно греется на другой зоне, и наоборот.
3. Проверьте размер посуды. Дно должно перекрывать центр зоны и быть не меньше минимального диаметра для неё.
4. Сделайте перезапуск: отключите автомат панели на 2–5 минут.
5. Запишите код ошибки, если он есть, и обстоятельства: когда началось, что этому предшествовало — выкипевшая кастрюля, залив, удар.
6. Осмотрите стекло над зоной: нет ли трещины, скола, следов затёкшей жидкости.

Если с проверенной посудой зона не работает, а перезапуск не помог, — дальше нужна разборка. Вскрывать панель самостоятельно не стоит: на силовой плате остаётся опасное напряжение даже после отключения, а у гарантийной панели вскрытие лишает гарантии.

Посуда проверена, перезапуск не помог, а зона так и молчит или трещит? Значит, пора заглянуть под стекло — и выяснить, катушка это или силовая плата, пока одна поломка не потянула за собой другую.

Работаем по всей России с 2005 года. Бесплатная диагностика: мастер аккуратно вынет панель из столешницы, осмотрит катушку, её выводы, ферритовые стержни и датчик температуры, проверит изоляцию, сравнит параметры с исправной зоной, проверит канал генератора и модуль управления. Причину и цену называет до начала работ. Гарантия на работы — до 3 лет. Выезд мастера сразу или в удобное для вас время.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Как мастер подтверждает, что сгорела катушка

Визуальный осмотр

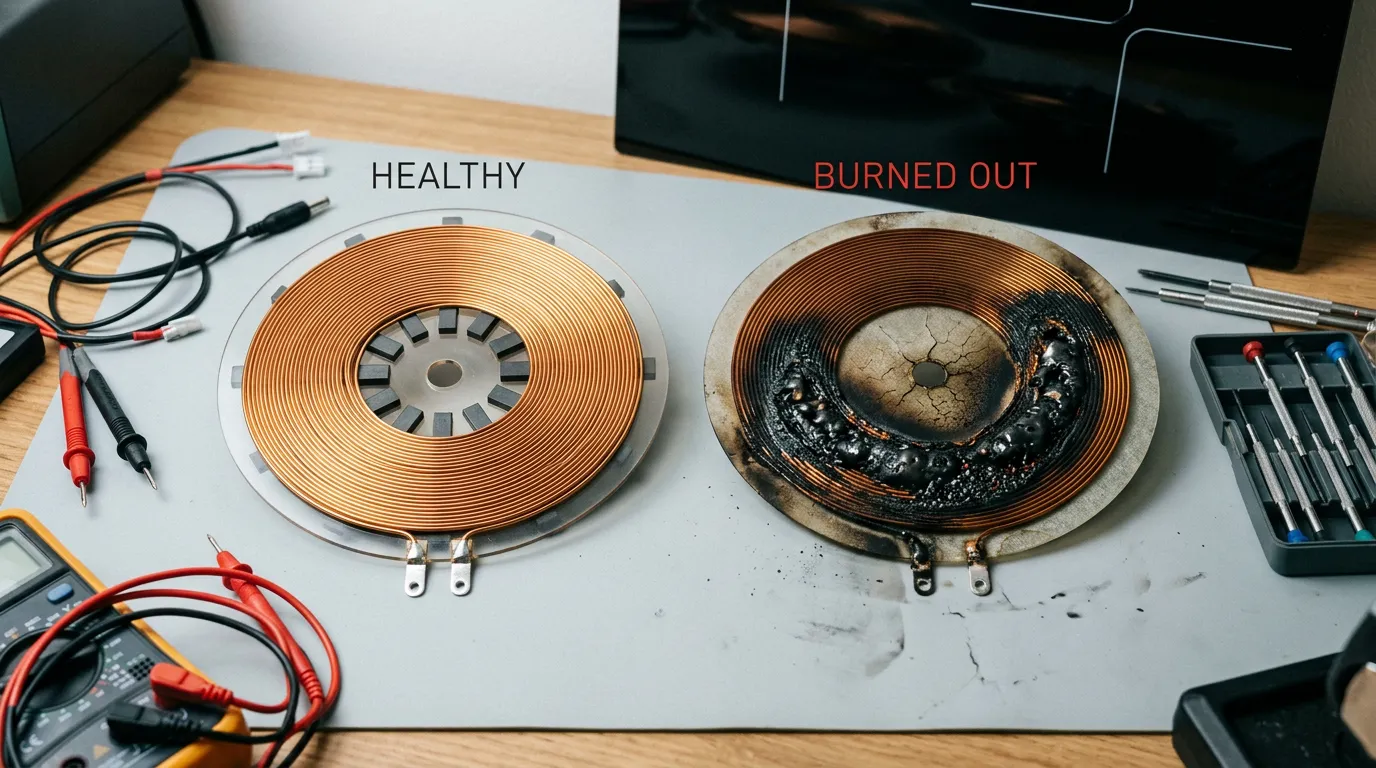

После снятия стекла катушка хорошо видна. Признаки повреждения — потемневшие или почерневшие витки, вздувшийся или оплавленный лак, обугленное основание, расколотые ферритовые стержни, почерневшие выводы, следы засохшей жидкости. Если такие следы есть, диагноз очевиден. Но межвитковое замыкание часто не видно снаружи.

Проверка обычным мультиметром ничего не доказывает

Сопротивление исправной катушки очень маленькое — доли ома. Поэтому обычный мультиметр покажет практически одно и то же у целой катушки и у катушки с межвитковым замыканием. Мультиметр поможет найти только явный обрыв. Именно поэтому самостоятельная «прозвонка» часто приводит к неверным выводам.

Проверка изоляции

Мастер проверяет, нет ли пробоя между обмоткой и корпусом или ферритами. Это особенно важно, если панель выбивала автомат или УЗО.

Сравнение с исправной зоной

Если в панели есть такая же зона, мастер сравнивает параметры катушек специальным прибором или временно меняет их местами. Если неисправность «переезжает» вместе с катушкой — дело в ней. Если остаётся на месте — в генераторе или управлении.

Проверка генератора и датчика

Даже если катушка повреждена, мастер обязательно проверяет канал генератора, который её питает. Межвитковое замыкание даёт перегрузку силовых элементов, и замена одной катушки без проверки генератора может закончиться повторной поломкой. Датчик температуры в центре катушки тоже проверяется: он мог пострадать от того же перегрева.

Что делают, если катушка сгорела

Ремонтировать обмотку не принято: катушку меняют целиком на подходящую по модели. Её подбирают по размеру, числу витков и параметрам, указанным производителем для конкретной зоны, — «примерно похожая» катушка может работать с перегрузкой генератора или неверно определять посуду. Если сгорел только вывод, а витки целы, иногда достаточно восстановить контакт. Если вместе с катушкой пострадал генератор, ремонтируют и его.

Неисправности и цены

Цены указаны за работу без стоимости запчастей, в формате «от»; итог мастер называет после диагностики и до начала работ.

Что включает ремонт

Профессиональный ремонт варочных панелей при подозрении на катушку — это проверка всей цепочки: посуда, катушка, выводы, датчик, генератор, модуль управления. Только так можно не поменять исправную деталь и не оставить неисправную. Встраиваемую панель мастер аккуратно вынимает из столешницы сам. Сложная диагностика может потребовать доставки панели в сервисный центр, например для проверки генератора на стенде. Если ремонт выходит дороже примерно половины цены сопоставимой новой панели, мастер скажет об этом до начала работ. Техника старше 2000 года в большинстве случаев неремонтопригодна. Если стекло над зоной треснуло, пользоваться панелью нельзя, замену стекла мы не выполняем.

Цены посмотрели и решили пока не включать только одну зону? Подгоревший вывод катушки сейчас — от 2 100 ₽. Если зону всё-таки включать, выгорает сама катушка — от 2 500 ₽ плюс деталь, а следом может пострадать генератор.

Разница объяснима: подгоревший контакт с каждым включением греется сильнее, нагрев уходит в витки и разрушает их лаковую изоляцию. Появляется межвитковое замыкание, и генератор, который питает катушку, начинает работать с перегрузкой. Пока повреждён только вывод, его восстанавливают быстро и недорого. Когда сгорела обмотка и пострадала силовая часть, к работе добавляются цены двух деталей. Работаем по всей России с 2005 года. Диагностика бесплатная, стоимость мастер называет до начала работ. Гарантия на работы — до 3 лет.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Включать зону, которая выбивает автомат, трещит или пахнет гарью, — даже «на минутку, проверить».
• Вскрывать панель и прозванивать катушку самостоятельно: на силовой плате остаётся опасное напряжение.
• Ставить катушку от другой модели «по размеру» — она может перегружать генератор.
• Менять катушку без проверки генератора, если старая сгорела от межвиткового замыкания.
• Оставлять пустую или выкипающую посуду на включённой зоне.
• Пользоваться панелью с трещиной на стекле — через неё под стекло попадает жидкость.

Эксперт отвечает на ваши вопросы

Зайцев Артём Николаевич

Руководитель направления «Ремонт электроплит и варочных панелей». 16 лет в бытовой технике, 8 из них — на руководящей должности. Координирует выездных мастеров, утверждает порядок диагностики, контролирует качество ремонта. Знает все типы техники — индукционные, стеклокерамические, эмалированные плиты и встраиваемые панели. Консультирует по сложным случаям: перегрев конфорок, сбои сенсорного управления, замена ТЭНов и термостатов. Следит за честностью диагностики.

Часто ли сгорают индукционные катушки?

Нет, это один из самых надёжных узлов индукционной панели. Катушка — медная обмотка без электронных компонентов, и сама она при нормальной работе почти не греется: тепло выделяется в дне посуды. Поэтому большинство катушек служит весь срок жизни панели. Когда зона перестаёт работать, гораздо чаще причина оказывается в силовой плате, которая питает катушку, в подгоревшем контакте, в датчике температуры или в модуле управления. Катушка обычно выходит из строя вследствие чего-то другого: долгого перегрева от выкипевшей или пустой посуды, плохого охлаждения панели, жидкости, затёкшей под стекло, или подгоревшего вывода. Поэтому если мастер находит сгоревшую катушку, он обязательно ищет и причину, которая к этому привела, — иначе новая катушка может повторить судьбу старой.

Можно проверить катушку мультиметром самому?

Не советую, и дело не только в безопасности. Чтобы добраться до катушки, панель нужно вынуть из столешницы и разобрать, а на силовой плате даже после отключения от сети может оставаться опасное напряжение на конденсаторах. Но главное — обычный мультиметр мало что покажет. Сопротивление исправной катушки — доли ома, и у катушки с межвитковым замыканием оно почти такое же. Мультиметр выявит только явный обрыв, который бывает редко. Поэтому по результату «прозвонки» легко сделать неверный вывод: решить, что катушка цела, когда она повреждена, или наоборот. Мастер проверяет катушку иначе: осматривает обмотку и ферриты, проверяет изоляцию на корпус, сравнивает параметры с исправной зоной или временно меняет катушки местами. Это даёт достоверный ответ, а вместе с ним — проверку генератора, без которой замена катушки может не помочь.

Зона перестала греть после того, как выкипела кастрюля. Это катушка?

Возможно, но не обязательно. Когда вода выкипает, дно пустой кастрюли быстро раскаляется, и тепло через стекло передаётся вниз — на датчик температуры и катушку. Обычно защита отключает зону раньше, чем что-то повредится, и после остывания зона снова работает. Если же зона не включилась и после того, как панель полностью остыла и вы сделали перезапуск автоматом, — возможны три варианта. Первый: пострадал датчик температуры в центре катушки, и панель считает зону перегретой или неисправной. Второй: повреждена изоляция витков, особенно если кастрюля стояла долго. Третий: перегрев затронул канал генератора. Различить их можно только при осмотре со снятием стекла. Замена катушки стоит от 2 500 ₽, работы по датчику и генератору оцениваются после диагностики. Саму кастрюлю тоже проверьте: после перегрева её дно часто деформируется.

Можно пользоваться остальными зонами, если сгорела одна катушка?

Зависит от того, как проявляется неисправность. Если проблемная зона просто не греет, а остальные нормально включаются, регулируются и выключаются, ими обычно можно пользоваться, не трогая неисправную. Но учтите: у многих панелей две зоны питаются от одного генератора, и если повреждённая катушка нагружала его, вторая зона в паре тоже может работать с риском. Если же панель выбивает автомат или УЗО, из неё идёт запах гари, треск или щелчки, — выключите автомат в щитке и не включайте панель вовсе до осмотра. Здесь главное не удобство, а безопасность: пробой изоляции катушки — это риск утечки тока на корпус. Мастер после диагностики скажет, какими зонами можно пользоваться до ремонта, если деталь нужно заказывать.

Почему после замены катушки зона снова не работает?

Чаще всего потому, что при замене не проверили генератор или поставили неподходящую катушку. Межвитковое замыкание в старой катушке создаёт перегрузку силовых элементов генератора, и они могут быть повреждены, даже если внешне это незаметно. Новая катушка с повреждённым генератором либо не заработает, либо проработает недолго. Вторая причина — катушка не той модели: у разных панелей катушки отличаются числом витков, размером и параметрами, и «похожая по диаметру» деталь может неправильно определять посуду или перегружать генератор. Третья — исходная причина не устранена: забитое охлаждение, подгоревший разъём, жидкость на плате. Поэтому мастер при подозрении на катушку проверяет всю цепочку — катушку, выводы, датчик, генератор и модуль — и подбирает деталь строго по модели.

Стоит ли менять катушку на старой панели?

Чаще всего да, если панель в остальном исправна и деталь доступна. Замена катушки — одна из понятных работ: от 2 500 ₽ за работу плюс стоимость самой катушки, и после неё зона снова работает как прежде. Ситуация меняется, если вместе с катушкой пострадал генератор или модуль управления, а панель уже не новая: тогда суммарная стоимость деталей может приблизиться к цене новой панели. Если ремонт выходит дороже примерно половины цены сопоставимой новой панели, мастер скажет об этом до начала работ, и вы сможете сравнить варианты. Отдельно учитывайте возраст: для панелей старше 2000 года запчастей обычно нет, и такая техника в большинстве случаев неремонтопригодна. Для моделей помоложе катушку подбирают строго по модели и году с таблички.
