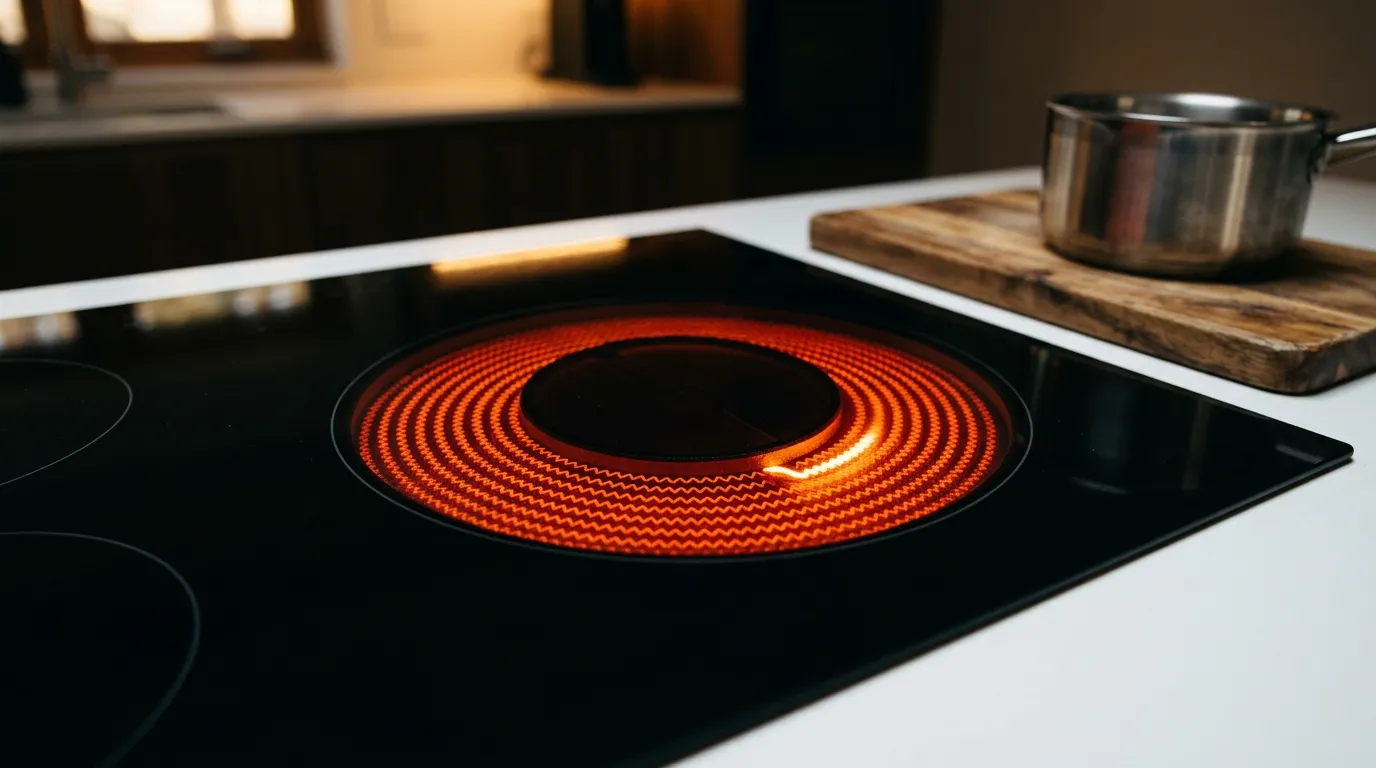

В описаниях стеклокерамических варочных панелей и плит часто встречается обозначение Hi-Light — «конфорки Hi-Light», «нагревательные элементы Hi-Light». Так называют ленточные нагреватели: под стеклом вместо привычной спирали уложена тонкая гофрированная металлическая лента. Она раскаляется за несколько секунд, светится ярким оранжево-красным узором и стала самым распространённым типом нагревателей в современной стеклокерамике. Но у неё есть свои особенности в работе и типичные поломки. В этой статье разберём, как устроена конфорка Hi-Light, чем она отличается от спиральной и галогенной, как узнать, что у вас именно такая, как она ведёт себя в работе, какая посуда ей подходит, какие поломки для неё характерны и сколько стоит ремонт.
Коротко: Hi-Light — это ленточный нагреватель стеклокерамической панели. Тонкая металлическая лента, уложенная змейкой в теплоизоляционную чашу, раскаляется за несколько секунд — быстрее старых спиральных конфорок, но медленнее галогенных. На средних ступенях она работает циклами: то светится, то гаснет — это норма. Типичные поломки — обрыв или прогар ленты, отход ленты от изоляции с ярким пятном или пробоем на корпус, износ ограничителя температуры и регулятора. Многие из них ремонтируются заменой одной детали, а сам нагреватель меняют отдельно, не трогая остальную панель.
Как устроена конфорка Hi-Light
Под стеклом каждой зоны стоит круглая или овальная металлическая чаша, заполненная теплоизоляционным материалом. На поверхности изоляции змейкой уложена тонкая гофрированная лента из жаропрочного сплава — это и есть нагревательный элемент. Лента закреплена в изоляции и подключена к клеммам на краю чаши. Над лентой проходит стержень ограничителя температуры — защитного выключателя, который отключает нагрев, когда стекло достигает предельной температуры.
Почему лента нагревается так быстро? У неё небольшая масса и большая излучающая поверхность. При подаче напряжения она за считаные секунды раскаляется до свечения и передаёт тепло стеклу и посуде преимущественно излучением. Теплоизоляционная чаша направляет тепло вверх, к стеклу, а не вниз, к электронике. Благодаря этому корпус панели снизу нагревается умеренно, а вентилятор, как у индукции, ей обычно не нужен.
Типы нагревателей стеклокерамики: таблица
| Тип | Как выглядит при работе | Особенности |
|---|---|---|
| Спиральный | Раскалённая спираль кольцами | Самый медленный разогрев, встречается в старых моделях |
| Ленточный Hi-Light | Мелкий зигзагообразный узор, ровное свечение | Быстрый разогрев за несколько секунд, самый распространённый тип |
| Галогенный | Яркие лампы, почти белый свет | Мгновенный разогрев, сейчас встречается редко, лампы дороже |
| Комбинированный | Лампа и лента в одной зоне | Быстрый старт от лампы, дальше работает лента |
Почему ленточные нагреватели вытеснили спиральные
Первые стеклокерамические панели грелись спиралями — толстой проволокой, которая разогревалась долго и светилась неравномерно. Ленточный нагреватель решил главную проблему: тонкая гофрированная лента с большой поверхностью нагревается гораздо быстрее и отдаёт тепло ровнее. Галогенные лампы грели ещё быстрее, но были дороже и капризнее, поэтому широкого распространения не получили. В итоге ленточные нагреватели стали стандартом для стеклокерамики, а слово Hi-Light превратилось в привычное обозначение такой конфорки в описаниях техники.
Hi-Light в плитах и во встраиваемых панелях
Ленточные нагреватели одинаково используются и в отдельно стоящих стеклокерамических плитах с духовкой, и во встраиваемых панелях, и в зависимых комплектах, где конфорками управляют ручки духовки. Сам нагреватель устроен одинаково, различается управление: в моделях с ручками ленту включает механический регулятор с контактной группой, в сенсорных — реле на модуле управления. Поэтому при ремонте мастер проверяет и нагреватель, и узел, который его включает.
Как узнать, что у вас Hi-Light
- Посмотрите на включённую зону без посуды: у Hi-Light через стекло виден мелкий зигзагообразный узор, светящийся ровно оранжево-красным.
- Засеките время: ленточный нагреватель начинает светиться через несколько секунд после включения.
- Проверьте документацию: в описании и инструкции часто прямо указан тип нагревательных элементов.
- Если свечение очень яркое, почти белое, и появляется мгновенно — скорее всего, это галогенная зона.
Разновидности зон Hi-Light
- Одноконтурные — один круг нагрева, самый простой вариант.
- Двухконтурные — внутренний и внешний круг, которые включаются отдельно для посуды разного диаметра.
- Трёхконтурные — три концентрических круга для максимальной гибкости.
- Овальные — с дополнительным сегментом для гусятницы или большой сковороды.
- Зоны подогрева — небольшие нагреватели малой мощности для поддержания тепла.
Плюсы и минусы Hi-Light
- Плюсы: быстрый разогрев по сравнению со спиралью, работает с любой посудой с ровным дном, в том числе алюминиевой, медной и стеклянной, конструкция проще и ремонтопригоднее индукции, нагреватели часто стандартные.
- Минусы: медленнее и менее экономична, чем индукция; стекло вокруг посуды сильно нагревается и долго остывает; на средних ступенях нагрев идёт циклами; лента со временем стареет и теряет мощность.
Какая посуда подходит
Hi-Light передаёт тепло через стекло, поэтому важнее всего контакт дна посуды со стеклом. Лучше всего подходит посуда с ровным толстым тёмным дном по размеру зоны. Выгнутое или вогнутое дно, тонкая посуда, посуда меньше зоны снижают эффективность: тепло уходит в стекло, а ограничитель температуры чаще отключает нагрев. Магнитное дно для Hi-Light не нужно. Тёмное матовое дно воспринимает излучение ленты лучше блестящего, поэтому такая посуда на стеклокерамике обычно греется немного быстрее.
Нормальное поведение конфорки Hi-Light
Работа циклами
На средних и низких ступенях регулятор или реле включает и выключает ленту: несколько секунд она светится, затем гаснет. Чем ниже ступень, тем длиннее паузы. Это нормальная работа, а не неисправность.
Щелчки
Тихие щелчки при включении и выключении нагрева — это срабатывание регулятора или реле. Тоже норма.
Кратковременное отключение на максимуме
Если на максимуме зона ненадолго гаснет при пустой посуде или посуде с выгнутым дном, сработал ограничитель температуры, защищая стекло. Редкие короткие паузы — норма, частые и длинные — повод проверить ограничитель.
Буква H
После выключения на дисплее горит H — стекло горячее, трогать его нельзя. Буква гаснет, когда стекло остынет.
Разный цвет свечения
Края зоны могут светиться чуть тусклее центра — это особенность укладки ленты и изоляции. Резкое яркое пятно или тёмный разрыв в кольце — уже признак неисправности.
Типичные неисправности Hi-Light и цены
Все цены — работа без стоимости запчастей, в формате «от». У стеклокерамики конфорка — это нагревательный элемент, термостат — ограничитель температуры. Каждый список относится к своему симптому.
Конфорка не светится
Обрыв ленты, перегоревший участок, подгоревший контакт на клемме, неисправный регулятор или реле, ограничитель, который не замыкается.
- целостность электроцепи — от 2 100 ₽;
- регулятор конфорки — от 2 300 ₽;
- термостат — от 2 340 ₽;
- конфорка — от 2 500 ₽;
- модуль управления — от 2 550 ₽.
Светится тускло, медленно греет, гаснет на максимуме
Лента со временем истончается, её сопротивление растёт, и мощность падает. Ограничитель начинает срабатывать раньше. Изнашивается регулятор.
- регулятор — от 2 100 ₽;
- термостат — от 2 340 ₽;
- конфорка — от 2 500 ₽;
- модуль управления — от 3 550 ₽.
Не включается внешний или внутренний контур
Обрыв ленты одного контура, реле или контактная группа регулятора.
- регулятор — от 2 100 ₽;
- целостность электроцепи — от 2 100 ₽;
- термостат — от 2 340 ₽;
- конфорка — от 2 500 ₽;
- модуль управления — от 3 500 ₽.
Яркое пятно, выбивает автомат или УЗО
Участок ленты отошёл от изоляции: он светится ярче и может коснуться металлической чаши. Главное здесь не цена, а безопасность: при выбитом автомате или УЗО не включайте эту зону.
- короткое замыкание в электроцепи — от 2 100 ₽;
- термозащита — от 2 100 ₽;
- конфорка — от 2 500 ₽;
- модуль индикации — от 3 500 ₽;
- модуль управления — от 3 500 ₽.
Как проверить конфорку самостоятельно
- Включите зону без посуды на максимум на несколько секунд и посмотрите на свечение: узор должен загореться быстро и равномерно по всему кругу.
- Проверьте второй контур, если зона двухконтурная: включите его и убедитесь, что светится и внешний круг.
- Поищите тёмные участки и яркие пятна в светящемся кольце.
- Поставьте кастрюлю с водой и сравните время закипания с соседней зоной такого же размера.
- Понаблюдайте за паузами на максимуме: короткие и редкие — норма, частые и длинные — повод для диагностики.
Не держите пустую зону на максимуме дольше нескольких секунд — это лишняя нагрузка на ленту и ограничитель.
Как меняют нагреватель Hi-Light
- Панель обесточивают, мастер сам извлекает её из столешницы или отодвигает плиту.
- Измеряют сопротивление каждого контура и изоляцию на корпус — чтобы убедиться, что виноват нагреватель.
- Получают доступ к нагревателю — снимают нижнюю крышку или аккуратно отделяют стекло, в зависимости от конструкции.
- Отсоединяют провода и снимают старый элемент.
- Устанавливают новый того же диаметра, мощности, конфигурации контуров и с подходящим ограничителем.
- Собирают панель и проверяют зону на всех ступенях, оба контура и отсутствие утечки.
Нагреватели Hi-Light часто стандартные по размерам и мощности, поэтому их проще подобрать, чем детали индукции. Цену самого элемента мастер называет после диагностики. Ограничитель температуры часто идёт в комплекте с новым нагревателем, но иногда его можно заменить отдельно.
Три ситуации из практики
«Большой круг пропал»
У двухконтурной конфорки Hi-Light перестал светиться внешний круг. Владельцы решили, что сгорел нагреватель. Измерение показало, что оба контура ленты целы, а внешний не включался из-за обгоревших контактов реле на модуле. Реле заменили, нагреватель остался прежним.
«Яркое пятно и щелчок»
На передней конфорке появилось яркое пятно, а через неделю при включении зоны щёлкнуло и выбило УЗО. Участок ленты отошёл от изоляции и касался металлической чаши. Нагреватель заменили, остальные зоны проверили на изоляцию — они были в порядке.
«Кипятит вдвое дольше»
Большая конфорка на максимуме постоянно гасла и кипятила воду почти вдвое дольше соседней. Лента была цела, а ограничитель температуры срабатывал слишком рано. После его замены зона снова греет как прежде.
Что включает ремонт
Профессиональный ремонт варочных панелей с нагревателями Hi-Light начинается с проверки, виноват ли сам нагреватель: мастер исключает посуду, контур и сеть, затем сам извлекает панель из столешницы или отодвигает плиту, измеряет сопротивление и изоляцию ленты, проверяет ограничитель, регулятор или реле, провода и контакты. Итоговую стоимость мастер называет после диагностики и до начала ремонта. Если для ремонта модуля управления нужно оборудование сервисного центра, панель можно доставить туда и обратно — об этом скажем заранее.
Если работа вместе с деталями выходит дороже примерно половины цены сопоставимой новой панели, мастер обязан сообщить об этом до ремонта. Технику старше 2000 года в большинстве случаев отремонтировать нельзя из-за отсутствия запчастей. Замену стекла мы не выполняем.
Как продлить жизнь конфорке Hi-Light
- Используйте посуду с ровным толстым дном по размеру зоны.
- Не грейте пустую посуду на максимуме: лента и ограничитель работают на пределе.
- Не ставьте и не роняйте тяжёлую посуду с размаху — удар через стекло может сместить ленту.
- Очищайте стекло от нагара: он мешает теплопередаче, и лента работает горячее.
- Своевременно меняйте ограничитель, если зона стала часто гаснуть на максимуме.
- Поставьте реле напряжения при нестабильной сети.
Чего нельзя делать
- Пользоваться зоной с ярким пятном или если при её включении выбивает автомат.
- Отключать или обходить ограничитель температуры — без него стекло может треснуть.
- Ставить нагреватель другой мощности «подходящего диаметра».
- Готовить на треснувшем стекле.
- Снимать стекло самостоятельно.
- Ремонтировать нагреватель самостоятельно: лента под сетевым напряжением.
