Замена T-CON в телевизоре: что это за плата и когда она действительно виновата

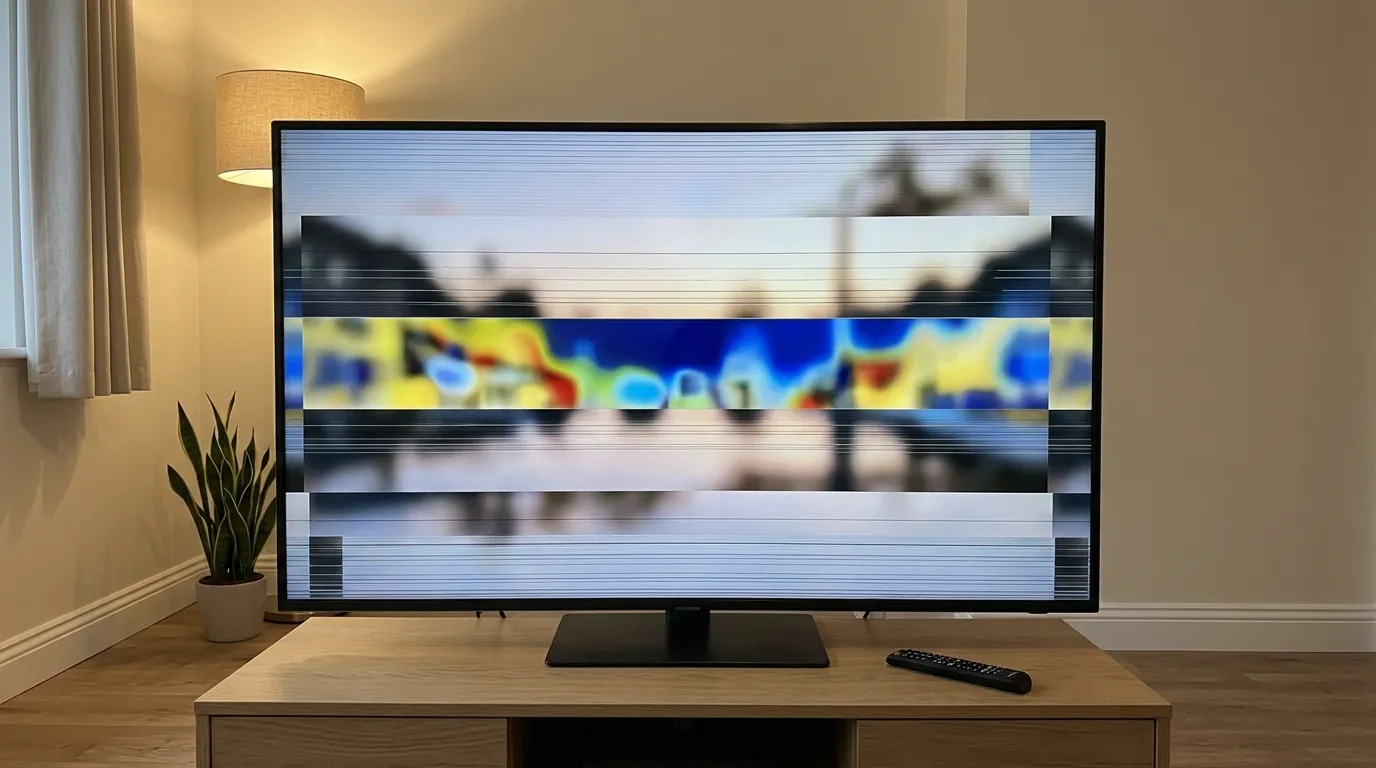

T-CON, или тайминг-контроллер, — небольшая плата, о существовании которой большинство владельцев узнаёт только в сервисе. Между тем именно она стоит за целым набором пугающих симптомов: горизонтальные полосы, разорванная на части картинка, негатив, двоящееся изображение, чёрный экран при живом звуке. Ключевой момент для вашего кошелька в том, что все эти проявления внешне очень похожи на неисправность матрицы — а разница в цене примерно шестикратная. Разберём, что делает эта плата, как отличить её неисправность от шлейфа и панели, когда её ремонтируют, а когда меняют, и сколько это стоит.

Простой ориентир: T-CON отвечает за то, как изображение выстраивается на матрице, но не за яркость и не за подсветку. Поэтому характерные признаки — искажения самой геометрии и структуры картинки: горизонтальные полосы во всю ширину, сдвиг частей изображения относительно друг друга, инверсия цветов, дублирование фрагментов, «рваный» кадр. При этом звук идёт нормально, а подсветка работает — экран светится. Если же экран просто тёмный, а под фонариком видна тусклая картинка, дело в подсветке, а не в T-CON.

Что делает T-CON и почему её путают с матрицей

Плата принимает готовый видеосигнал с материнской платы и преобразует его в команды для матрицы: какие пиксели зажечь, с какой яркостью и в какой момент времени. По сути это переводчик между «мозгом» телевизора и панелью. Расположена она обычно прямо на задней стороне матрицы и соединена с ней шлейфами. Отсюда и путаница: когда T-CON выходит из строя, искажается именно то, что вы видите на экране, и внешне это выглядит как повреждение самой панели. Разница принципиальная:

• Ремонт или замена T-CON — 2500–7000 ₽. Плата небольшая, доступна для большинства моделей, работа занимает один визит.
• Замена матрицы — от 15000 ₽. Это примерно половина цены нового телевизора, и почти всегда нецелесообразно.

Именно поэтому при полосах и искажениях грамотный мастер сначала проверяет T-CON и шлейфы, и только потом говорит о панели.

Как отличить T-CON от других узлов

1. Горизонтальные полосы во всю ширину, разрывы кадра, дублирование фрагментов — характерная картина T-CON.
2. Негатив, инверсия цветов, «поплывшая» геометрия — тоже T-CON.
3. Тонкие вертикальные цветные линии — скорее шлейф матрицы или контактная группа, замена 3000–7000 ₽.
4. Чёрный экран, но под фонариком видна картинка — не T-CON, а подсветка, от 2500 ₽ по диагонали.
5. Дрожащие, плывущие, мерцающие полосы — чаще питание, пульсации из-за конденсаторов, 2000–6000 ₽.
6. Растекающиеся чернильные пятна, паутина трещин от удара — механическое повреждение матрицы, ремонту не подлежит.

Картинка рвётся на полосы, уходит в негатив или двоится, при этом звук идёт и экран светится? Это почерк T-CON: ремонт или замена платы — 2500–7000 ₽, а не матрица от 15000 ₽.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер выведет тестовые заливки и сетку, чтобы точно определить характер искажений, замерит питающие напряжения на плате T-CON, проверит её шлейфы и контактные группы и отдельно оценит состояние матрицы — и честно скажет, дешёвый это ремонт или тот редкий случай, когда затронута сама панель. Причина и цена называются до начала работ. Гарантия на работы — 36 месяцев. Выезд мастера сразу или в удобное время.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Какие неисправности требуют замены T-CON

Ремонт или замена платы

T-CON — тот случай, когда возможны оба варианта, и выбор зависит от характера повреждения. Иногда достаточно точечного ремонта: заменить вышедший из строя элемент обвязки, восстановить питание платы, устранить непропай. Иногда экономичнее поставить плату целиком, особенно если повреждён основной контроллер, который отдельно не меняется. Цена работ в обоих случаях укладывается в диапазон 2500–7000 ₽ и зависит от модели и доступности платы под неё. Здесь важен один нюанс, о котором стоит знать: T-CON подбирается строго под конкретную матрицу, а не просто под модель телевизора — одна и та же модель может выпускаться с панелями разных производителей. Поэтому мастер сверяет маркировку самой матрицы, а не только наклейку на корпусе.

Что путают с T-CON чаще всего

Три узла дают внешне похожую картину, и различать их принципиально важно, потому что цены разные. Первое — шлейфы матрицы: они соединяют T-CON с панелью, и при плохом контакте появляются тонкие вертикальные цветные линии, а искажения меняются при прогреве или лёгкой вибрации. Замена шлейфа — 3000–7000 ₽. Второе — питание: подсевшие конденсаторы дают пульсации, и полосы при этом не стоят на месте, а дрожат и плывут; ремонт блока питания 2000–6000 ₽. Третье — подсветка: если экран тёмный, но под фонариком под острым углом видна тусклая картинка, значит изображение формируется нормально, а T-CON и матрица тут ни при чём, нужна подсветка от 2500 ₽ по диагонали. Грамотная диагностика проходит по этим узлам последовательно, от дешёвого к дорогому, и только потом доходит до панели.

Когда виновата всё-таки матрица

Скажу честно, потому что такие случаи бывают. Признак, который отличает повреждение панели: искажения локальные, привязаны к конкретной зоне и часто имеют механическое происхождение — растекающиеся чернильные пятна, паутина трещин от удара, тёмная область с радужным ореолом. Такое не восстанавливается, только замена панели от 15000 ₽. Второй сценарий: подгорающий контакт в шлейфе долго не устраняли, и он выжег дорожки на самой матрице — тогда даже исправный новый T-CON картину не изменит. Именно поэтому с полосами и искажениями не стоит тянуть: пока повреждена плата или шлейф, ремонт стоит несколько тысяч, а после выгорания дорожек панели ремонтировать становится нечего. Мой сквозной принцип: если ремонт выходит дороже примерно половины цены аналогичного нового телевизора, мастер обязан сказать об этом до работ. При диагнозе «матрица» так выходит почти всегда, и мы честно рекомендуем замену аппарата.

Можно ли заменить T-CON самому

Формально плата меняется несложно — это несколько винтов и шлейфы, и в интернете полно роликов. Но я не советую, и вот почему. Первое: чтобы добраться до T-CON, нужно снять заднюю крышку, а часто и частично разобрать телевизор; матрица при этом остаётся уязвимой к нажатию и перекосу, и повредить её — секундное дело, а панель стоит как половина нового телевизора. Второе: шлейфы матрицы очень хрупкие, их разъёмы имеют фиксаторы, которые легко сломать, а сам шлейф нельзя перегибать — одно неверное движение превращает ремонт платы за 2500–7000 ₽ в замену шлейфа за 3000–7000 ₽ или, хуже, в повреждение панели. Третье: плату нужно подобрать строго под вашу матрицу по её маркировке, а не по модели телевизора, иначе изображения не будет вовсе. Четвёртое: в телевизоре сохраняется заряд на конденсаторах блока питания даже после отключения от сети. Что можно и полезно сделать самому — понаблюдать за характером искажений и снять их на видео: это ускорит диагностику и поможет мастеру приехать с нужной платой.

Что включает работа

Профессиональный ремонт телевизоров по замене T-CON строится так, чтобы не заплатить за панель там, где виновата плата за несколько тысяч:

1. Вывод тестовых изображений. Однотонные заливки и сетка показывают точный характер искажений и их привязку к структуре панели.
2. Проверка питающих напряжений на T-CON. Часто плата исправна, а до неё просто не доходит питание.
3. Осмотр шлейфов и контактных групп. Исключается более дешёвая причина с похожими симптомами.
4. Оценка состояния самой платы. Определяется, возможен ли точечный ремонт или нужна замена.
5. Подбор платы по маркировке матрицы. Не по модели телевизора — это принципиально.
6. Установка и проверка на тестовых заливках. Контроль равномерности и отсутствия артефактов после работ.

Диагностика на дому занимает 30–60 минут. Прайс: ремонт или замена T-CON — 2500–7000 ₽, замена шлейфа матрицы — 3000–7000 ₽, ремонт блока питания — 2000–6000 ₽, замена подсветки — от 2500 ₽ по диагонали, точечный ремонт материнской платы — 2000–4500 ₽, замена матрицы — от 15000 ₽ и обычно нецелесообразна.

Прайс посмотрели и видите разброс от 2500 до 15000 ₽? T-CON или шлейф сейчас — 2500–7000 ₽. Матрица, если подгоревший контакт успеет выжечь дорожки панели, — уже от 15000 ₽.

Разница объяснима: плохой контакт в шлейфах T-CON — это процесс, а не мгновенная поломка. Каждое включение греет проблемное место дальше, искажений становится больше, к полосам добавляются новые. Пока повреждены плата и шлейф, они меняются, и телевизор работает как прежде. Но когда выгорают дорожки на самой матрице, ремонтировать становится нечего — остаётся замена панели, которая почти никогда не окупается. Поэтому с искажениями, которые усиливаются от нагрева, тянуть дороже всего. Работаем по всей России с 2005 года, стоимость мастер называет до начала ремонта. Гарантия на работы — 36 месяцев.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Чего нельзя делать

• Соглашаться на замену матрицы без проверки T-CON, шлейфов и питания. Это главная переплата при искажениях: три более дешёвых узла дают ту же картину.
• Давить, простукивать или прогревать экран, чтобы «поправить» изображение. Матрица боится нажатия: ремонт платы за 2500–7000 ₽ превращается в замену панели от 15000 ₽.
• Греть шлейфы феном или подкладывать что-то под разъём. Локальный перегрев выжигает те самые дорожки, из-за сохранности которых ремонт вообще возможен.
• Вскрывать корпус самостоятельно. В блоке питания сохраняется заряд на конденсаторах даже после отключения от сети, а шлейфы матрицы легко повредить без опыта.
• Заказывать T-CON по модели телевизора, не сверив маркировку матрицы. Одна модель выпускается с разными панелями, и неподходящая плата не даст изображения.
• Тянуть, если искажений становится больше или они меняются при прогреве. Прогрессирующая картина означает, что окно недорогого ремонта закрывается.

Эксперт отвечает на ваши вопросы

Ковалёв Антон Юрьевич

Руководитель направления «Ремонт телевизоров». 16 лет в сервисе электроники, 7 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество диагностики и ремонта. Знает все типы техники — LED, OLED, QLED, плазменные и ЖК-панели. Консультирует по сложным случаям: подсветка матрицы, ремонт блоков питания и материнских плат, замена T-CON, сбои прошивки Smart TV.

Мне сказали, что нужна замена матрицы, но полосы горизонтальные. Стоит ли соглашаться?

Я бы не спешил, и вот почему. Горизонтальные полосы во всю ширину экрана, разрывы кадра, смещение частей изображения относительно друг друга — это классический почерк T-CON, платы тайминг-контроллера, а не повреждения панели. Дело в том, что матрица управляется по двум осям: одни цепи отвечают за строки, другие за столбцы. Именно T-CON управляет построчным формированием картинки, поэтому его неисправность даёт горизонтальные искажения. Ремонт или замена этой платы стоит 2500–7000 рублей, тогда как замена матрицы — от 15000, то есть примерно половина цены нового телевизора. Разница принципиальная. Прежде чем соглашаться, задайте прямые вопросы: проверяли ли T-CON, замеряли ли на нём питающие напряжения, осматривали ли шлейфы и контактные группы, выводили ли тестовые заливки. Если этих проверок не делали, диагноз «матрица» преждевременен. Отдельно скажу про честную границу: даже когда матрица действительно неисправна, её замена почти никогда не окупается, и я в таких случаях рекомендую покупку нового телевизора, а не ремонт. Наша диагностика бесплатная, так что второе мнение вам ничего не будет стоить.

Что вообще делает эта плата и почему она ломается?

Объясню без технических деталей. T-CON — это переводчик между «мозгом» телевизора и экраном. Материнская плата формирует готовый видеосигнал, но матрица его в таком виде не понимает: ей нужны точные команды, какой пиксель зажечь, с какой яркостью и в какой момент, причём миллионы раз в секунду и построчно. Этим и занимается T-CON. Расположена плата обычно прямо на задней стороне матрицы и соединена с ней шлейфами. Почему ломается. Первая причина — нагрев: плата работает в замкнутом пространстве за панелью, и если телевизор стоит в закрытой нише или вплотную к стене, а вентиляция забита пылью, элементы деградируют быстрее. Вторая — скачки напряжения: они бьют по питанию платы. Третья, довольно частая — контакты шлейфов: от вибрации при перевозке, навески на кронштейн или просто от температурных циклов контакт ослабевает, начинает греться и окисляться. Четвёртая — влажность и конденсат в неотапливаемых помещениях. Практический вывод: зазор для вентиляции, чистка от пыли раз в пару лет за 1500–3000 рублей и сетевой фильтр реально продлевают жизнь этому узлу, как и остальной электронике.

Искажения то появляются, то пропадают, зависят от того, сколько телевизор проработал. Это T-CON?

Привязка к прогреву — очень характерный признак, и чаще всего он указывает не на саму плату, а на контакт в её шлейфах. Механика такая: пока телевизор холодный, контакт ещё держится, но при нагреве металл расширяется, микрозазор в подгоревшем или окислившемся месте увеличивается, и часть данных перестаёт доходить до матрицы — появляются полосы или искажения. Остывает — контакт снова замыкается, и на следующее утро всё выглядит нормально. Иногда бывает и наоборот: искажения есть на холодную и уходят после прогрева. Почему я советую не откладывать: плохой контакт не стоит на месте, он деградирует. Сначала искажения появляются через час, потом через двадцать минут, потом остаются постоянно. И самое неприятное — в месте плохого контакта выделяется тепло, которое постепенно выжигает дорожки уже на самой матрице. Пока повреждены плата и шлейф, это ремонт за 2500–7000 рублей, и телевизор работает как прежде. Когда выгорели дорожки панели, менять становится нечего — остаётся замена матрицы от 15000 рублей, а она почти никогда не окупается. То есть у вас сейчас есть окно недорогого ремонта, и оно закрывается по мере эксплуатации.

Экран чёрный, но звук есть. Это может быть T-CON или всё-таки подсветка?

Может быть и то и другое, но различить их вы можете сами за минуту, и это важно, потому что цены разные. Возьмите фонарик телефона, включите телевизор так, чтобы точно шёл звук, затемните комнату, поднесите фонарик вплотную к экрану и посмотрите под очень острым углом, почти вскользь, медленно ведя его по панели. Если под ярким светом проступает тусклое изображение — меню, логотип канала, движущиеся объекты — значит картинка формируется, T-CON и матрица работают, а не светит подсветка. Замена подсветки идёт от 2500 рублей по диагонали. Если же экран остаётся абсолютно пустым при любом положении фонарика, значит изображение до панели не доходит или не формируется вовсе — и вот тут в первую очередь подозревается T-CON, ремонт или замена 2500–7000 рублей, а также шлейфы матрицы за 3000–7000. Типичная ошибка при этом тесте — светить прямо и с расстояния: отражение забивает слабое изображение, и человек ошибочно решает, что картинки нет. Светите вплотную и под углом. И главное, что стоит запомнить: пустой экран под фонариком — это ещё не приговор про матрицу, а всего лишь показание к диагностике, которая по порядку исключит более дешёвые узлы.

Можно ли купить плату самому и попросить мастера только установить?

Так делают, но я честно предупрежу о рисках, потому что именно здесь чаще всего теряют деньги. Главная сложность — подбор. T-CON подбирается не по модели телевизора, а строго по маркировке самой матрицы, и это принципиально: одна и та же модель телевизора нередко выпускалась с панелями разных производителей, а значит и платы там разные. Маркировку матрицы видно только при частичной разборке, то есть узнать её до покупки без вскрытия сложно. Результат типичной самостоятельной покупки — плата приходит внешне похожая, но неподходящая, изображения нет, деньги потрачены, а возврат электроники такого рода часто затруднён. Второй риск: без диагностики вы не знаете наверняка, что виноват именно T-CON. Похожую картину дают шлейфы за 3000–7000 рублей, питание за 2000–6000 и подсветка от 2500 — и купленная плата в этом случае просто не понадобится. Третий момент, практический: при покупке детали клиентом гарантия распространяется только на работу, а не на саму плату, потому что мы не можем отвечать за её происхождение и состояние. Разумнее так: сделайте бесплатную диагностику, получите точный диагноз и маркировку, а дальше решайте — покупать самому или доверить нам. Ремонт с нашей платой идёт с гарантией на работы 36 месяцев.

Заменили T-CON, а искажения остались. Что это значит?

Такое случается, и причин обычно три — разберу по вероятности. Первая, самая частая: диагноз был поставлен без полной проверки, а виноват другой узел. Похожие искажения дают шлейфы матрицы, питание платы T-CON и подсветка, и если их не исключили замерами, замена платы предсказуемо не помогает. Проверяется это просто: замер питающих напряжений на T-CON и осмотр шлейфов с контактными группами. Вторая: плата подобрана неверно. T-CON должен соответствовать маркировке конкретной матрицы, а не модели телевизора; внешне подходящая, но не та плата даёт либо отсутствие изображения, либо те же артефакты. Третья, самая неприятная: повреждены дорожки на самой матрице. Так бывает, когда плохой контакт в шлейфе долго не устраняли — перегретое место выжгло проводники на панели, и тогда даже исправный новый T-CON картину не изменит, потому что сигнал упирается в разрушенный участок. В этом случае технически остаётся только замена матрицы от 15000 рублей, а это, как правило, невыгодно, и я честно рекомендую замену телевизора. Что делать сейчас: приезжайте на бесплатную диагностику, посмотрим объективно, какой из трёх сценариев у вас, и назовём причину до любых работ.
