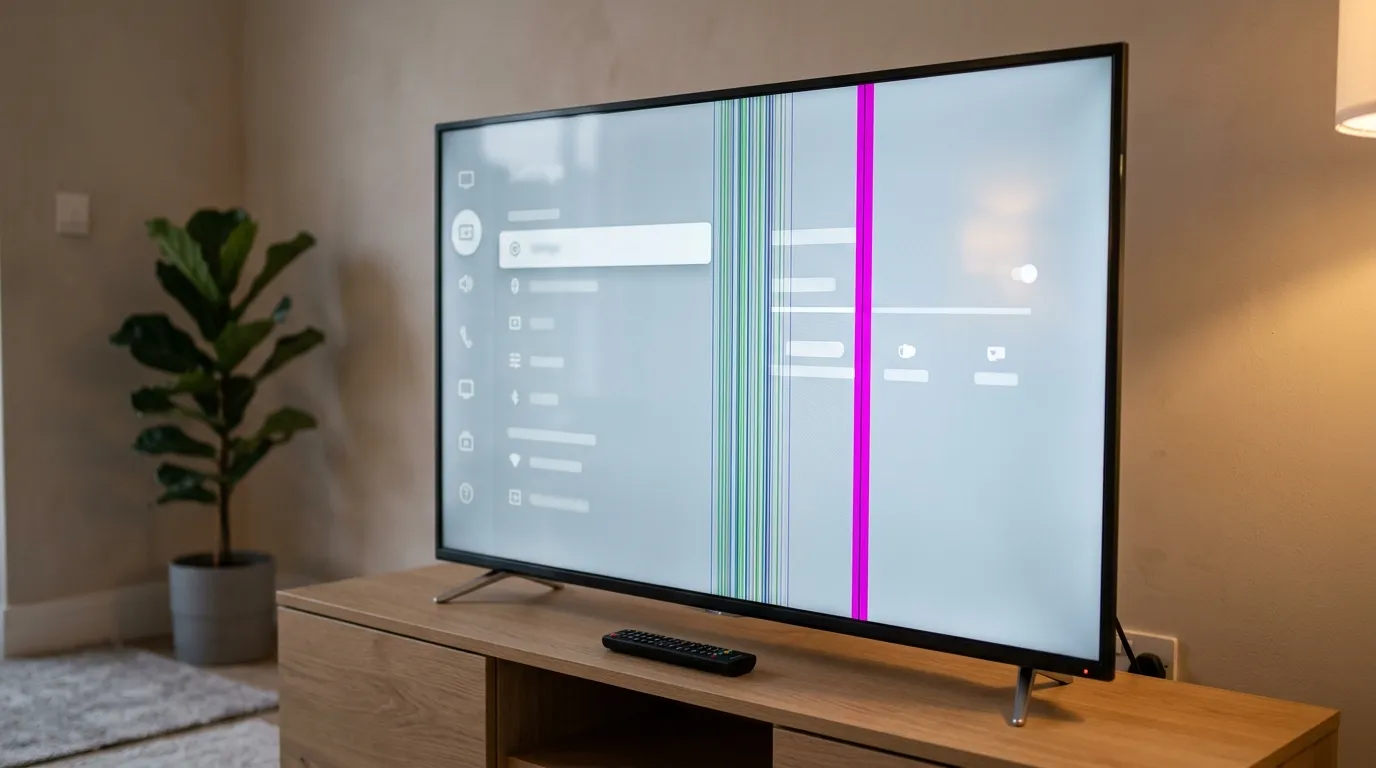

На экране телевизора появилась вертикальная полоса: тонкая цветная линия или широкая тень

Вертикальная полоса на экране появляется внезапно и сразу портит всё впечатление от телевизора: тонкая цветная линия, россыпь разноцветных штрихов или широкая тень от верхнего края до нижнего. Первая мысль обычно о матрице и о том, что чинить бесполезно. На деле полосы дают несколько разных узлов, и стоимость ремонта отличается в разы: от перепрошивки и замены кабеля до ремонта тайминг-контроллера. Часть полос — действительно дефект матрицы, и такой телевизор мы не ремонтируем. Ниже разберём, как по виду полосы и двум простым тестам понять, к какой группе относится ваш случай, что можно проверить самому и сколько стоит ремонт. Речь о ремонте ЖК-телевизоров с диагональю от 40 до 55 дюймов.

Два теста решают больше половины вопросов. Первый: откройте меню телевизора и посмотрите, проходит ли полоса поверх него. Второй: запустите встроенную проверку изображения, она есть в разделе поддержки или самодиагностики у большинства современных моделей. Если полоса видна на тестовой картинке, неисправность в экранной части — тайминг-контроллер, шлейфы или матрица. Если на тесте экран чистый, а полоса есть только при просмотре, проблема в источнике, кабеле или материнской плате, и ремонт обычно обходится дешевле.

Что подсказывает вид полосы

Посмотрите на ширину и цвет полосы, неподвижна ли она и зависит ли от картинки.

Что проверить самому до вызова мастера

Эти шаги бесплатны и не требуют вскрытия корпуса. Каждый либо устраняет проблему, либо сужает круг поиска и экономит время на диагностике.

Полоса проходит поверх меню?

Меню телевизор рисует сам, без участия приставки и кабелей. Нажмите кнопку настроек и посмотрите на место, где проходит полоса. Если она перекрывает меню, неисправность внутри телевизора. Если меню выглядит чистым, а полоса пропадает вместе с картинкой источника, дело во внешнем сигнале.

Встроенная проверка изображения

У большинства современных телевизоров есть тестовая картинка, которую прибор формирует без внешнего сигнала. Ищите её в разделе поддержки, самодиагностики или «О телевизоре» — название зависит от производителя. Если полоса видна и на тесте, смотреть нужно в сторону T-Con, шлейфов и матрицы. Если тестовая картинка чистая, а полосы появляются только при просмотре эфира или приложений, подозрение падает на источник, прошивку и материнскую плату.

Другой источник, кабель и разъём

Сравните картинку с разных источников: встроенный эфирный тюнер, приложение Smart TV, флешка, приставка. Полосы только от приставки или консоли почти всегда связаны с кабелем HDMI, разъёмом или самим устройством.

• Замените кабель HDMI на заведомо исправный.
• Подключите устройство к другому входу HDMI на телевизоре.
• Перезагрузите приставку по питанию, вынув её из розетки на минуту.
• Если полосы только на эфирных каналах, осмотрите антенный кабель и штекер.

Если выяснится, что виноват кабель или штекер, их замена и обжимка стоят от 1 500 ₽, а настройка приставки — тоже от 1 500 ₽.

Настройки изображения и перезагрузка

Выкрученная резкость превращает слабую помеху от источника в заметную рябь. Сбросьте настройки изображения к заводским, поставьте режим «Стандарт», отключите улучшайзеры движения и шумоподавление, а затем обесточьте телевизор на две-три минуты, вынув вилку из розетки. Если полосы появились сразу после обновления ПО, проверьте в меню, нет ли более свежей версии: производители выпускают исправления для сбойных прошивок. Сторонние прошивки с форумов ставить не стоит.

Когда появляется полоса: сразу, после прогрева или после холода

Полоса, которая появляется через десять-двадцать минут работы или, наоборот, исчезает после прогрева, указывает на плохой контакт в шлейфе или разъёме: при нагреве детали расширяются, и контакт то появляется, то пропадает. Если телевизор недавно привезли с мороза или после переезда, не включайте его сразу: дайте постоять в комнате два-три часа, чтобы испарился конденсат.

Меню открыли, тестовую картинку запустили, кабель и вход сменили, настройки сбросили — а полоса на месте? Значит, причина внутри телевизора: тайминг-контроллер, шлейф, материнская плата или сама матрица.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер проверит изображение от разных источников и на встроенном тесте, снимет заднюю крышку, проверит контакты шлейфов и напряжения на тайминг-контроллере, оценит состояние материнской платы — и скажет, ремонтопригоден ли дефект, до начала работ. Гарантия на работы — до 36 месяцев. Выезд мастера сразу или в удобное для вас время.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Технические причины вертикальных полос

Материнская плата формирует кадр, тайминг-контроллер раскладывает его по столбцам и строкам, а драйверы на кромке матрицы подают сигнал на каждый столбец. Сбой на любом этапе даёт вертикальную полосу, и диагностика ищет, на каком именно.

Тайминг-контроллер T-Con

Самая частая ремонтопригодная причина многочисленных полос. Тайминг-контроллер — плата у края панели, которая вырабатывает управляющие сигналы и напряжения для матрицы. При его неисправности на экране появляются разноцветные вертикальные полосы, рябь, двоение, инвертированные цвета. Полосы часто меняются: «плывут», мерцают, усиливаются при прогреве. Ремонт или замена тайминг-контроллера — от 2 500 ₽.

С неисправным T-Con не стоит тянуть. Если на плате сбоит преобразователь напряжений, в отдельных случаях он повреждает драйверы на самой матрице. Тогда ремонтопригодная поломка платы превращается в дефект матрицы, а её замена по цене сопоставима с новым телевизором.

Шлейфы между платами и матрицей

Сигнал от материнской платы к тайминг-контроллеру и от него к матрице идёт по плоским шлейфам. Их контакты окисляются, разъёмы расходятся после перевозки, шлейф может надломиться. Признаки: полосы появляются и исчезают, зависят от прогрева, меняются после того, как телевизор передвинули. Мастер чистит и переподключает разъёмы, проверяет шлейфы на изломы; стоимость определяется после диагностики. Если плохой контакт оказался в разъёме на самой плате T-Con, работа проходит как ремонт тайминг-контроллера от 2 500 ₽.

Материнская плата и прошивка

Если на встроенном тесте экран чистый, а полосы видны при просмотре, внимание переключается на материнскую плату. Чаще всего это перегрев процессора обработки изображения или памяти: вентиляционные отверстия забиты пылью, телевизор стоит в нише без доступа воздуха, и чип начинает сбоить. Признаки — артефакты, зависания, перезагрузки. Если сбой программный, помогает перепрошивка — от 1 500 ₽. Аппаратный ремонт материнской платы стоит от 2 000 ₽, замена — от 2 500 ₽.

Широкие тёмные или светлые полосы: подсветка и рассеиватель

Отдельно стоят не тонкие линии, а широкие вертикальные зоны: тёмная полоса в ладонь шириной или светлые участки с размытыми краями. Это уже не обработка сигнала, а свет за матрицей. В телевизорах с прямой подсветкой ленты светодиодов стоят рядами, и если погасла одна из них, на экране появляется тёмная полоса. Проверка простая: посветите фонариком на тёмную зону — если изображение в луче видно, дело в подсветке. Замена подсветки делается комплектом и стоит в зависимости от диагонали:

• экран 40 дюймов — от 2 500 ₽;
• экран 42–43 дюйма — от 2 500 ₽;
• экран 50 дюймов — от 3 000 ₽;
• экран 55 дюймов — от 3 500 ₽.

Если же зоны не тёмные, а неравномерные по яркости, с разводами, чаще сместился или покоробился от перегрева рассеиватель — замена от 1 500 ₽. Цены указаны за работу, ленты и материалы оплачиваются отдельно.

Когда полоса — дефект матрицы

На кромке стеклянной панели приклеены гибкие шлейфы с микросхемами, каждая из которых управляет своей группой столбцов. Если контакт такого шлейфа со стеклом нарушился или микросхема вышла из строя, появляется одна или несколько тонких полос строго постоянного цвета — чёрных, белых, красных, зелёных, синих — либо широкий участок с «замёрзшими» или цветными столбцами. Характерно, что такая полоса неподвижна, видна поверх меню и на встроенном тесте, не зависит от источника и не меняется после перезагрузки. Часто ей предшествует удар или неаккуратная перевозка.

Матрицу мы не ремонтируем и не меняем. Её стоимость сопоставима с новым телевизором, а переклейка шлейфов на стекле требует специального оборудования и даёт непредсказуемый результат. Если диагностика покажет, что полоса — дефект матрицы, мастер скажет об этом прямо и не станет предлагать работы, которые не решат проблему.

Что включает ремонт

Ремонт телевизоров с вертикальными полосами начинается с точного ответа, на каком этапе формирования изображения возникает дефект. Порядок такой:

1. Проверка картинки от разных источников, поверх меню и на встроенном тесте.
2. Вскрытие задней крышки, осмотр и проверка контактов шлейфов, поиск следов перегрева и окисления.
3. Замер напряжений на тайминг-контроллере, проверка материнской платы и её охлаждения.
4. Согласование причины, стоимости и сроков до начала работ.
5. Ремонт или замена неисправного узла, перепрошивка при необходимости.
6. Проверка на тестовых картинках разных цветов и прогон в течение нескольких часов.

Подробнее обо всех видах работ — на странице ремонт телевизоров. Ремонт выполняем для ЖК-телевизоров от 40 до 55 дюймов, настройку — для ЖК и плазменных телевизоров любой диагонали.

Стоимость ремонта при вертикальных полосах

Все цены — стоимость работы без запчастей, в формате «от». Итоговую сумму мастер называет после диагностики и до начала ремонта. Если работа вместе с запчастями выходит дороже примерно половины цены аналогичного нового телевизора, мастер обязан сказать об этом заранее: решение чинить или покупать новый остаётся за вами.

Цены посмотрели — а телевизор тем временем работает с полосами, которые появляются всё чаще? Ремонт материнской платы — от 2 000 ₽. Её замена — от 2 500 ₽.

Разница объяснима. Пока полосы вызваны перегревом, мастер устраняет его причину, чистит охлаждение и восстанавливает пайку — это ремонт. Если телевизор продолжает работать в перегреве, чип или память деградируют окончательно, и плату приходится менять целиком. С тайминг-контроллером ещё серьёзнее: сбоящая плата может повредить матрицу, и тогда ремонт теряет смысл. Работаем по всей России с 2005 года. Диагностика бесплатная, стоимость мастер называет до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Чего нельзя делать

• Не вскрывайте корпус сами. Конденсаторы блока питания сохраняют опасный заряд даже после отключения от сети, а тонкие шлейфы матрицы легко надломить одним движением. Здесь главное не цена ремонта, а безопасность.
• Не нажимайте на экран и рамку и не постукивайте по корпусу, пытаясь убрать полосу. Если давление временно помогает, значит, нарушен контакт шлейфа матрицы, и нажатия окончательно его разрушат.
• Не прогревайте платы и шлейфы феном или паяльником по советам из видеороликов. Перегрев выводит из строя соседние компоненты, а шлейф на стекле плавится и отслаивается.
• Не включайте телевизор сразу после того, как внесли его с мороза. Дайте ему два-три часа прогреться до комнатной температуры.
• Не ставьте прошивки со сторонних сайтов. Файл от другой модификации может полностью заблокировать загрузку.
• Не эксплуатируйте телевизор с треснувшей матрицей.

Эксперт отвечает на ваши вопросы

Ковалёв Антон Юрьевич

Руководитель направления «Ремонт телевизоров». 16 лет в сервисе электроники, 7 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество диагностики и ремонта. Знает все типы техники — LED, OLED, QLED, плазменные и ЖК-панели. Консультирует по сложным случаям: подсветка матрицы, ремонт блоков питания и материнских плат, замена T-CON, сбои прошивки Smart TV.

У меня одна тонкая полоса, которая не меняется уже месяц. Её можно убрать?

Одна тонкая полоса постоянного цвета, которая стоит на месте, видна поверх меню и на встроенном тесте, в большинстве случаев означает дефект матрицы — нарушен контакт шлейфа на кромке стекла или вышла из строя микросхема, управляющая столбцами. Матрицу мы не ремонтируем. Но прежде чем ставить крест, стоит исключить два варианта. Первый — плохой контакт в разъёме шлейфа на плате T-Con: тогда полоса хоть немного меняется при прогреве или после выключения, а ремонт тайминг-контроллера стоит от 2 500 ₽. Второй — сбой материнской платы или прошивки, если на встроенном тесте экран чистый: перепрошивка от 1 500 ₽, ремонт платы от 2 000 ₽. Диагностика бесплатная, и если это матрица, вы узнаете сразу и не заплатите за бесполезные работы.

Полосы появились после переезда. Это из-за удара или можно исправить?

После переезда вариантов три, и два из них вполне ремонтопригодны. Самый безобидный — конденсат: если телевизор везли зимой и включили сразу, влага на платах даёт полосы и артефакты. Дайте ему постоять в тепле несколько часов. Второй вариант — от тряски разошлись разъёмы шлейфов между платами. Полосы в этом случае обычно многочисленные, мерцают и меняются. Переподключение и чистка контактов стоят недорого, точную сумму мастер назовёт после осмотра, а если пострадал разъём на тайминг-контроллере — ремонт от 2 500 ₽. Третий вариант, к сожалению, — повреждение матрицы, если телевизор перевозили лёжа экраном вниз, придавили или ударили. Тогда полоса неподвижна, постоянного цвета, иногда рядом видна трещина. Такой дефект мы не ремонтируем.

Полосы пропадают, когда телевизор прогреется. Может, не трогать его?

Я бы не откладывал. Полосы, которые зависят от температуры, — классический признак плохого контакта: трещины в пайке на тайминг-контроллере или окисленного разъёма шлейфа. При нагреве детали расширяются, контакт восстанавливается, и картинка становится нормальной. Но трещина со временем только растёт, и в какой-то момент прогрев перестанет помогать. Сейчас это обычно ремонт T-Con от 2 500 ₽ или чистка разъёмов, стоимость которой определяется после диагностики. Если тянуть, возможны два неприятных сценария: сбоящая плата при нестабильном контакте в отдельных случаях повреждает драйверы матрицы, а матрицу мы не ремонтируем; или начинает перегреваться материнская плата, и тогда вместо ремонта от 2 000 ₽ её приходится менять от 2 500 ₽.

Полосы есть только на приставке, а в приложениях Smart TV их нет. Телевизор сломан?

Скорее всего, нет, и это хорошая новость. Если телевизор показывает чистую картинку в приложениях, в меню и на встроенном тесте, экранная часть исправна. Полосы только от одного источника почти всегда связаны с цепочкой до телевизора. Проверьте по порядку: замените кабель HDMI, подключите приставку к другому входу, перезагрузите её по питанию, обновите на ней ПО. Мы можем помочь с каждым из этих шагов: диагностика и замена кабеля от 1 500 ₽, настройка приставки и обновление её ПО — от 1 500 ₽. Если же выяснится, что не работает конкретный вход HDMI на телевизоре, это относится к материнской плате, и ремонт стоит от 2 000 ₽.

В интернете советуют прогреть T-Con феном или пропаять шлейф утюгом. Стоит пробовать?

Не стоит, и я говорю это не ради заказа. Такие советы иногда дают временный эффект: прогретая пайка на несколько дней восстанавливает контакт, и человек думает, что починил. Но строительный фен даёт неконтролируемый нагрев: вместе с нужной точкой прогреваются соседние компоненты, отслаиваются дорожки, деформируются разъёмы. Шлейф на кромке матрицы от утюга или паяльника отслаивается от стекла окончательно, и дефект, который ещё можно было отнести к тайминг-контроллеру, становится дефектом матрицы — а её мы не ремонтируем, и по цене она сопоставима с новым телевизором. Правильный путь — диагностика: ремонт T-Con стоит от 2 500 ₽, ремонт материнской платы от 2 000 ₽, и на работу даётся гарантия до 36 месяцев.

Сколько длится ремонт и нужно ли везти телевизор в сервис?

Большинство работ по вертикальным полосам выполняется на дому. Замена кабеля, настройка приставки и перепрошивка от 1 500 ₽ занимают один визит. Чистка и переподключение шлейфов, ремонт или замена тайминг-контроллера от 2 500 ₽ тоже обычно делаются на месте за час-два, если плата есть в наличии; если её нужно заказать под конкретную модель, это добавляет несколько дней. Ремонт материнской платы от 2 000 ₽ со сложной пайкой, а также замену подсветки, где экран разбирается полностью, чаще выполняем в сервисном центре с доставкой: там чистое рабочее место и нужное оборудование. Причину, стоимость и сроки мастер называет до начала работ. Гарантия на выполненные работы — до 36 месяцев. Напомню, что ремонт мы выполняем для ЖК-телевизоров с диагональю от 40 до 55 дюймов.
