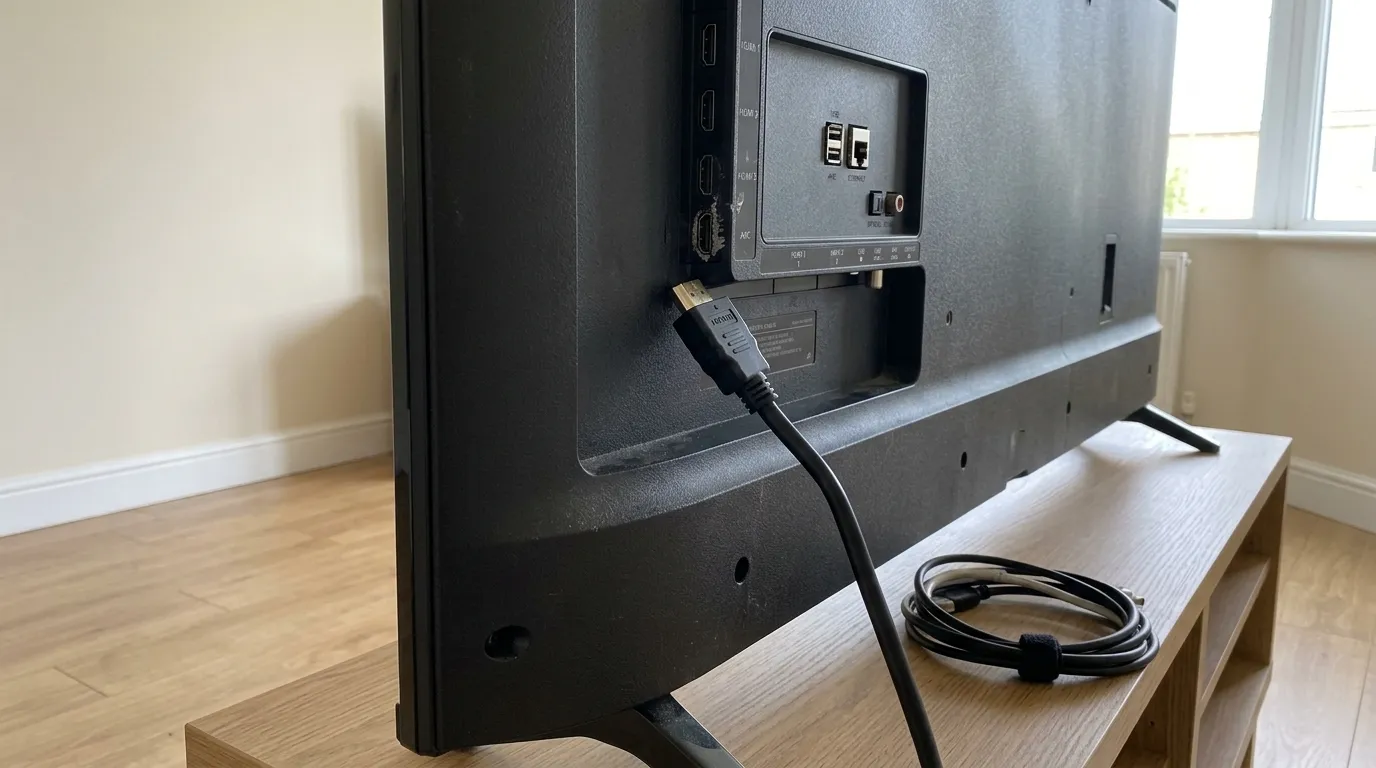

Разъём HDMI — редкий случай в телевизоре, когда ломается не электроника, а механика. Это гнездо с тонкими пружинящими контактами, припаянное к плате, и оно изнашивается от подключений, от бокового усилия и особенно от веса кабеля, который висит на нём годами. Когда посадка ослабевает, картинка начинает мигать, пропадать при малейшем движении кабеля или исчезать совсем. Хорошая новость: ремонт стоит 2000–4500 ₽. Плохая: разболтанный разъём постепенно отрывает контактные площадки от платы, и тогда задача из простой превращается в дорогую. Разберём, как отличить неисправный разъём от плохого кабеля и от повреждённой цепи, почему нельзя продолжать пользоваться шатающимся портом и как продлить жизнь остальным.

Простая проверка, которая почти всегда даёт ответ. Подключите к этому же входу заведомо рабочий кабель — если картинка появилась, виноват был кабель, и ремонт не нужен. Если нет, переставьте кабель в другой HDMI-разъём телевизора: заработало — неисправен конкретный порт; не работает нигде — проблема в цепи обработки сигнала на плате или во внешнем устройстве. И главный признак именно механического износа: пошевелите кабель у самого гнезда. Если картинка мигает, появляется или пропадает от движения, а сам штекер болтается — разъём разбит, и пользоваться им дальше нельзя.

Как отличить разъём от других причин

Прежде чем говорить о ремонте, стоит исключить то, что чинить не нужно:

• Кабель. Самая частая причина «неработающего HDMI». Дешёвые, длинные или перебитые кабели дают чёрный экран, мигание, помехи и пропажу звука. Проверяется заменой на заведомо рабочий.
• Неверно выбранный вход. Телевизор смотрит на пустой разъём и пишет об отсутствии сигнала. Переберите источники кнопкой выбора входа.
• Внешнее устройство. Приставка в режиме ожидания, сбойная консоль, неподходящее разрешение на источнике. Подключите устройство к другому телевизору, если есть возможность.
• Рассинхрон защиты контента. Устройства не могут «договориться», и вместо картинки чёрный экран. Лечится порядком включения: сначала телевизор, потом приставка.
• Программный сбой. Если перестали работать все входы сразу, сначала пробуют сброс питания на 15–20 минут, затем работу с прошивкой — 1500–4000 ₽.
• Цепь обработки сигнала на плате. Не работает ни один вход, при этом эфирные каналы идут нормально — 2000–4500 ₽.

Признаки разбитого разъёма

1. Штекер болтается в гнезде, легко выпадает или сидит с люфтом.
2. Картинка появляется, если подтянуть или подпереть кабель, и пропадает, когда его отпускаешь.
3. Изображение мигает при малейшем движении — задели кабель, прошли рядом, подвинули тумбу.
4. Не работает только один вход, остальные с тем же кабелем и устройством работают нормально.
5. Гнездо визуально перекошено, утоплено внутрь корпуса или сидит неровно.
6. Сигнал пропал после того, как за кабель дёрнули или телевизор двигали с подключёнными проводами.

Другой кабель попробовали, соседний вход проверили, устройство исключили — а картинка мигает от движения кабеля и штекер болтается в гнезде? Это разбитый разъём: ремонт 2000–4500 ₽, и здесь важно не продолжать им пользоваться.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер проверит все входы эталонным кабелем и источником, оценит механическое состояние гнезда и целостность его пайки на плате, отдельно посмотрит, не пострадали ли контактные площадки и дорожки, и определит объём работ. Причина и цена называются до начала работ. Гарантия на работы — 36 месяцев. Выезд мастера сразу или в удобное для вас время.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Что именно ремонтируют

Почему разъём разбивается

Причины почти всегда механические, и все они предотвратимы. Первая и главная — вес кабеля. У настенного телевизора провод уходит вниз и годами тянет гнездо под собственным весом, а толстые кабели с массивными штекерами нагружают его особенно сильно. Вторая — боковое усилие: за кабель задевают ногой, дёргают при уборке, тянут при перестановке тумбы. Третья — частые пересоединения: контакты внутри гнезда пружинящие, и они разгибаются от многократных подключений, а разъём в принципе рассчитан на ограниченное число циклов. Четвёртая — подключение под углом и с усилием, когда кабель «дожимают» в тесноте за телевизором. Пятая, менее очевидная — резкий изгиб сразу за штекером: если кабель упирается в стену, он работает рычагом на гнездо. Отсюда и профилактика: разгрузите разъём, подвязав кабель к кронштейну или стене, используйте угловой переходник при настенном монтаже, не дожимайте штекер силой и не пересоединяйте технику без надобности.

Почему нельзя пользоваться шатающимся разъёмом

Это ключевая мысль, и она объясняет разницу в цене. Гнездо крепится к плате пайкой — небольшими контактными площадками. Когда разъём разболтан, каждое подключение и каждое движение кабеля раскачивает эти точки пайки. Сначала трескается припой, и вход начинает работать через раз. Затем отрываются сами контактные площадки, а вместе с ними страдают дорожки платы. Вот здесь задача принципиально меняется: пока держатся площадки, разъём просто меняется — 2000–4500 ₽ и один визит. Когда они оторваны, требуется восстановление дорожек, а в тяжёлых случаях замена платы за 2500–10000 ₽. Разница возникает буквально за несколько месяцев эксплуатации с шатающимся портом. Поэтому мой совет прост: либо чините, либо перестаньте пользоваться этим входом — но не подпирайте кабель книжкой и не подтягивайте его скотчем, продолжая включать.

Отдельно про «горячее» подключение

Есть вторая, электрическая причина отказа входов, о которой мало кто знает. Разъём HDMI не рассчитан на соединение под напряжением: когда оба устройства включены, контакты соприкасаются не одновременно, и при разности потенциалов между приборами через сигнальные линии проходит паразитный ток. Особенно рискованно, если телевизор и приставка воткнуты в разные розетки или разные линии проводки, а заземления нет — тогда та же разность потенциалов, из-за которой вас «щиплет» при касании корпуса, идёт через контакты разъёма. Именно так чаще всего и выгорают HDMI-входы у людей, регулярно пересоединяющих технику. Профилактика бесплатная: выключайте оба устройства перед подключением кабеля и подключайте связанную технику в одну розетку или один сетевой фильтр. Если вход уже выгорел, ремонт цепи на плате — 2000–4500 ₽.

Что делать, если чинить не хочется

Честно скажу: не в каждой ситуации ремонт обязателен. Если у телевизора несколько входов и вам достаточно свободных рабочих — просто переключитесь на другой, и никаких последствий не будет, при условии что вы перестанете пользоваться повреждённым. Если входов не хватает, есть недорогое решение — HDMI-переключатель: к нему подключаются несколько источников, а на телевизор идёт один кабель в исправное гнездо. Ещё вариант для Smart TV — беспроводная трансляция с телефона или ноутбука, хотя для игр и динамичного видео она хуже из-за задержки. Когда ремонт всё же нужен: если исправных входов не осталось; если разъём разбит и вы продолжаете им пользоваться, разрушая плату; или если вход перестал работать вместе с другими симптомами, указывающими на цепь обработки сигнала. Диагностика бесплатная и точно покажет, ваш ли это случай.

Можно ли починить разъём самому

Технически замена гнезда — это пайка, и я не советую браться за неё без опыта и оснастки. Первая причина: разъём HDMI имеет девятнадцать контактов с очень мелким шагом, и выпаять его без термофена, не повредив соседние элементы и дорожки, довольно сложно. Вторая: перегрев платы при пайке срывает контактные площадки — то самое, из-за чего простой ремонт превращается в дорогой. Третья: после установки нужно проверить качество каждого контакта, иначе вход будет работать нестабильно или пропадёт часть сигнала — например, картинка есть, а звука нет. Четвёртая, общая: в блоке питания сохраняется заряд на конденсаторах даже после отключения от сети. Что действительно полезно сделать самому — исключить кабель и проверить остальные входы: это бесплатно и нередко снимает вопрос о ремонте вовсе.

Что включает работа

Профессиональный ремонт телевизоров по разъёму HDMI строится так, чтобы не менять гнездо там, где виноват кабель, и не упустить повреждение платы:

1. Проверка эталонным кабелем и источником. Сразу снимает вопрос о вашем кабеле и приставке.
2. Проверка всех входов по очереди. Определяется, отказал один порт или вся группа.
3. Оценка механического состояния гнезда. Люфт, состояние контактов, положение относительно платы.
4. Осмотр пайки и контактных площадок. Ключевой момент: цела ли посадка на плате или уже начался отрыв.
5. Ремонт или замена разъёма. С контролем каждого контакта после установки.
6. Проверка изображения и звука на всех режимах. Включая высокое разрешение и звук, чтобы исключить частичную потерю сигнала.

Диагностика на дому занимает 30–60 минут. Прайс: настройка подключения и источников — от 1500 ₽, диагностика прошивки и сброс — 1500–4000 ₽, ремонт или замена разъёма HDMI — 2000–4500 ₽, ремонт цепи обработки сигнала на плате — 2000–4500 ₽, замена материнской платы — 2500–10000 ₽.

Прайс посмотрели, а кабель всё так же приходится подпирать, чтобы шла картинка? Ремонт разъёма сейчас — 2000–4500 ₽. Восстановление платы после отрыва контактных площадок — уже 2500–10000 ₽.

Разница объяснима: разъём держится на плате небольшими точками пайки, и каждое подключение через разболтанное гнездо раскачивает их дальше. Пока припой цел, меняется само гнездо — несложная работа за один визит. Когда контактные площадки отрываются вместе с дорожками платы, восстановление становится совсем другой по сложности задачей, а в тяжёлых случаях требуется замена платы целиком. И этот переход занимает не годы, а несколько месяцев эксплуатации с шатающимся портом. Работаем по всей России с 2005 года, стоимость мастер называет до начала ремонта. Гарантия на работы — 36 месяцев.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Чего нельзя делать

• Продолжать пользоваться шатающимся разъёмом, подпирая или подвязывая кабель. Каждое подключение приближает отрыв контактных площадок и удорожает ремонт в разы.
• Подключать и отключать кабель при включённых устройствах. Разность потенциалов между приборами из разных розеток выжигает цепи входа.
• Втыкать штекер с усилием или под углом. Контакты внутри гнезда тонкие, их легко погнуть — и вход не заработает даже с новым кабелем.
• Вешать телевизор так, чтобы кабель уходил вниз с натяжением. Вес и изгиб сразу за штекером — главная причина разбитых разъёмов.
• Пытаться пропаять гнездо самостоятельно. Девятнадцать контактов с мелким шагом, а перегрев платы срывает дорожки; плюс в блоке питания сохраняется заряд на конденсаторах.
• Покупать новую приставку, не проверив кабель и соседний вход. Самая обидная трата: чаще всего виноват кабель за копейки.

Эксперт отвечает на ваши вопросы

Ковалёв Антон Юрьевич

Руководитель направления «Ремонт телевизоров». 16 лет в сервисе электроники, 7 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество диагностики и ремонта. Знает все типы техники — LED, OLED, QLED, плазменные и ЖК-панели. Консультирует по сложным случаям: подсветка матрицы, ремонт блоков питания и материнских плат, замена T-CON, сбои прошивки Smart TV.

Как понять, виноват разъём или просто кабель?

Разделить это можно за пять минут, и я советую начать именно с кабеля, потому что он виноват чаще. Возьмите заведомо рабочий кабель, желательно покороче, и подключите к тому же входу. Заработало — вопрос закрыт, ремонт не нужен, дело было в кабеле. Дешёвые, длинные и перебитые кабели дают ровно ту же картину, что и неисправный разъём: чёрный экран, мигание, помехи, пропажу звука при живой картинке. Если с новым кабелем ситуация не изменилась, переставьте его в соседний HDMI-разъём телевизора. Заработало — значит неисправен конкретный порт. Не работает нигде — проблема глубже: либо цепь обработки сигнала на плате, либо само внешнее устройство, и его стоит проверить на другом телевизоре. И главный признак именно механического износа гнезда: пошевелите штекер у самого телевизора. Если картинка мигает или появляется от движения, а штекер имеет заметный люфт и легко выпадает — разъём разбит. Ремонт стоит 2000–4500 рублей. С этого момента я настоятельно не советую им пользоваться, даже подпирая кабель: каждое подключение раскачивает пайку и приближает отрыв контактных площадок платы.

Не работает один вход, но есть свободные. Можно не чинить?

Можно, и я не стану уговаривать на ремонт, если вам хватает рабочих входов — но с одним важным условием. Просто перестаньте пользоваться повреждённым разъёмом: переключитесь на свободный и не втыкайте туда ничего. В таком режиме телевизор полностью функционален, и никакого ухудшения не произойдёт. А вот если продолжать эксплуатировать разболтанное гнездо, подпирая или подвязывая кабель, ситуация будет ухудшаться, и вот почему. Разъём припаян к плате небольшими контактными площадками, и когда он шатается, каждое движение кабеля раскачивает эти точки. Сначала трескается припой, потом площадки отрываются вместе с дорожками платы — и вот здесь простая замена гнезда за 2000–4500 рублей превращается в восстановление дорожек, а в тяжёлых случаях в замену платы за 2500–10000. Причём переход занимает месяцы, а не годы. Если входов не хватает, есть недорогое решение вместо ремонта: HDMI-переключатель, к которому подключаются несколько источников, а на телевизор идёт один кабель в исправное гнездо. Стоит он немного и полностью решает вопрос нехватки портов. Диагностика бесплатная, если хотите точно понять состояние платы.

Отчего HDMI-входы вообще выходят из строя и как этого избежать?

Причины две, и обе прекрасно предотвращаются. Первая — механическая. Гнездо держится на плате пайкой и рассчитано на ограниченное число подключений, а кабель при этом тяжёлый. Если телевизор висит на стене и провод уходит вниз, его вес постоянно тянет разъём; если кабель упирается в стену и резко изгибается сразу за штекером, он работает рычагом. Добавьте сюда задевание ногой, дёрганье при уборке и частые пересоединения — и получите разбитое гнездо. Профилактика простая: подвяжите кабель к кронштейну или стене, чтобы вес не висел на разъёме, при настенном монтаже используйте угловой переходник, не дожимайте штекер силой и не пересоединяйте технику без надобности. Вторая причина — электрическая, и она менее очевидна. Разъём не предназначен для соединения под напряжением: когда оба устройства включены, контакты соприкасаются не одновременно, и при разности потенциалов между приборами через сигнальные линии проходит паразитный ток. Особенно рискованно, если телевизор и приставка воткнуты в разные розетки при отсутствии заземления. Именно так чаще всего и выгорают входы. Профилактика тоже бесплатная: выключайте оба устройства перед подключением кабеля и подключайте связанную технику в одну розетку или один сетевой фильтр.

Не работают сразу все HDMI-входы. Это тоже ремонт разъёмов?

Нет, одновременный отказ всех входов почти наверняка означает другое — вероятность, что механически разбились все гнёзда сразу, крайне мала. Здесь два основных варианта. Первый, и с него нужно начать, потому что он бесплатный: программный сбой. Телевизор физически исправен, но после обновления или зависания перестал определять подключённые устройства. Проверяется просто: отключите от телевизора всю периферию, выньте вилку из розетки на 15–20 минут, затем включайте по очереди — сначала телевизор, дайте ему загрузиться, потом приставку. Довольно часто входы после этого оживают. Если не помогло, работа с прошивкой стоит 1500–4000 рублей. Второй вариант: повреждена цепь обработки цифрового сигнала на материнской плате. Все входы идут через общий узел, и при его отказе перестаёт работать вся группа сразу, при том что эфирные каналы и меню телевизора показываются нормально. Чаще всего такое случается после скачка напряжения или из-за той самой разности потенциалов при горячем подключении. Точечный ремонт этой цепи стоит 2000–4500 рублей, и обычно этим и обходится; замена платы за 2500–10000 требуется только при обширных повреждениях. И обязательно проверьте эталонным кабелем — бывает, что «все входы» на поверку означают один неисправный кабель.

Картинка идёт, а звука по HDMI нет. Это разъём?

Может быть, но начать стоит не с этого, потому что чаще виноваты настройки или кабель. По HDMI изображение и звук идут по разным линиям внутри одного кабеля, поэтому потеря только звука вполне возможна и при повреждённом кабеле, и при частично нарушенном контакте в разъёме. Проверьте по порядку. Первое: настройки вывода звука на телевизоре — убедитесь, что звук идёт на встроенные динамики, а не на отключённую внешнюю акустику, и что не «залипло» подключение к Bluetooth-наушникам. Второе: формат звука на источнике — приставка может отдавать многоканальный звук, который телевизор через встроенные динамики не воспроизводит; переключите вывод на стерео или автоматический режим. Третье: замените кабель на заведомо рабочий — потеря звука при живой картинке очень характерна именно для дефектного или слишком длинного кабеля. Четвёртое: попробуйте другой HDMI-вход. Если после всех проверок звука по-прежнему нет именно на этом входе, а на соседнем всё в порядке — да, речь о частично повреждённом разъёме, ремонт 2000–4500 рублей. Такое бывает, когда часть контактов внутри гнезда разогнута или окислена: видео проходит, а звуковые линии нет. Диагностика бесплатная и определит это точно.

Стоит ли ремонт разъёма своих денег или проще купить приставку с беспроводной передачей?

Разложу честно, потому что обходные пути здесь действительно есть и я не буду делать вид, что ремонт безальтернативен. Если у телевизора остались рабочие входы — переключитесь на них, это бесплатно и полностью решает вопрос, при условии что повреждённым портом вы больше не пользуетесь. Если входов не хватает, HDMI-переключатель стоит недорого и позволяет подключить несколько источников через одно исправное гнездо. Беспроводная трансляция со смартфона или ноутбука тоже работает на Smart TV, но для игр и динамичного видео она хуже из-за задержки и зависимости от качества сети, так что как основной способ я бы её не рекомендовал. Когда ремонт объективно нужен: если исправных входов не осталось совсем; если разъём разбит и вы всё равно продолжаете им пользоваться, разрушая плату; если отказали все входы разом, что указывает уже не на гнездо, а на цепь на плате. По деньгам ремонт разъёма 2000–4500 рублей — это заметно дешевле большинства других работ по телевизору, и он полностью восстанавливает функцию с гарантией на работы 36 месяцев. Мой практичный совет: сделайте бесплатную диагностику, узнайте состояние платы, и уже с этой информацией решайте — чинить или обходиться.
