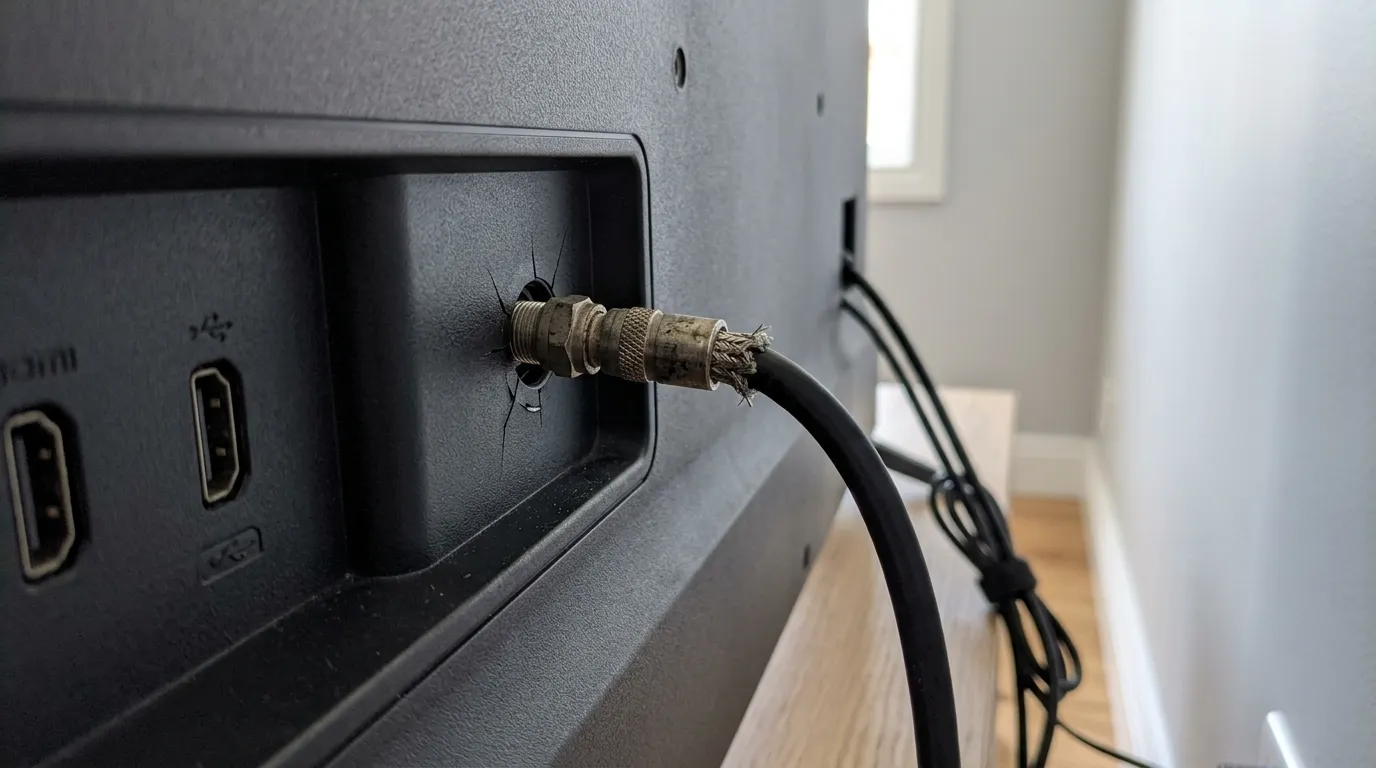

Ремонт антенного входа телевизора: почему разбивается гнездо и как это чинят

Антенный вход — один из немногих узлов телевизора, где ломается не электроника, а механика. Это металлическое гнездо с резьбой, припаянное к плате, и на нём годами висит жёсткий коаксиальный кабель, который к тому же плохо гнётся. Добавьте сюда привычку подкручивать штекер каждый раз, когда каналы начинают сыпаться, — и получите разболтанное гнездо с треснувшей пайкой. Хорошая новость: ремонт стоит 2000–4500 ₽. Плохая: расшатанный вход постепенно отрывает контактные площадки от платы, и тогда задача становится существенно дороже. Разберём, как отличить неисправное гнездо от плохого кабеля и от тюнера, почему нельзя продолжать им пользоваться и как продлить жизнь новому.

Ключевая проверка занимает пять минут. Сначала исключите кабель: открутите штекер и осмотрите его — центральная жила должна быть ровной и целой, а волоски экранной оплётки не должны касаться её, иначе это короткое замыкание и полная потеря сигнала. Затем главный признак механического износа: аккуратно пошевелите кабель у самого гнезда. Если картинка рассыпается, появляется или пропадает от движения, а штекер имеет заметный люфт и легко выкручивается — гнездо разбито. И третий шаг: подключите к тому же кабелю другой телевизор или приставку. Ловит — значит внешняя часть цела, и дело в вашем телевизоре.

Что путают с неисправным гнездом

Прежде чем говорить о ремонте, стоит исключить более частые и дешёвые причины:

• Штекер и обжимка. Самая частая причина всех проблем с каналами: обломанная центральная жила, растрёпанная оплётка, замыкающая жилу. Работы от 1500 ₽ и ремонт телевизора не нужен.
• Кабель. Заломы, перебитые участки, окисление у входа с улицы — сигнал теряется по пути, гнездо ни при чём.
• Антенна и её усилитель. Развернуло ветром, оборвало провод, выпал из розетки блок питания усилителя.
• Разветвители и переходники. Каждое лишнее соединение ослабляет сигнал и добавляет точку отказа.
• Настройки поиска. Телевизор ищет не в том стандарте или диапазоне — от 1500 ₽ за настройку, ремонт не требуется.
• Тюнер. Если та же антенна на другом телевизоре работает, а ваш не ловит при нормальном сигнале на входе — 2000–4500 ₽.

Признаки разбитого антенного входа

1. Штекер болтается в гнезде, выкручивается от лёгкого касания или сидит с люфтом.
2. Картинка появляется, если подтянуть или подпереть кабель, и пропадает, когда его отпускаешь.
3. Изображение рассыпается на квадраты при малейшем движении — задели кабель, подвинули тумбу, прошли рядом.
4. Гнездо визуально перекошено или утоплено внутрь корпуса относительно соседних разъёмов.
5. Сигнал пропал после того, как за кабель дёрнули или телевизор двигали с подключёнными проводами.
6. Уровень сигнала в меню скачет при неподвижной антенне и исправном кабеле.

Штекер осмотрели, кабель заменили, антенну проверили, а на другом телевизоре тот же кабель работает — но у вас картинка сыпется от движения провода? Значит, разбито антенное гнездо: ремонт 2000–4500 ₽.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер измерит реальный уровень сигнала прибором, проверит кабель и штекер на обрыв и замыкание, оценит механическое состояние гнезда и целостность его пайки на плате, отдельно посмотрит, не пострадали ли контактные площадки и входной каскад тюнера. Причина и цена называются до начала работ. Гарантия на работы — 36 месяцев.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Что именно ремонтируют

Почему антенное гнездо разбивается чаще других

У этого узла есть особенность, которой нет у HDMI и USB: коаксиальный кабель жёсткий. Он плохо гнётся, держит форму и, в отличие от гибкого провода, постоянно передаёт нагрузку на разъём. Если телевизор висит на стене и кабель уходит вниз, его вес и упругость непрерывно тянут гнездо. Вторая причина — резьбовое соединение: штекер накручивается, и каждое подкручивание проворачивает гнездо, расшатывая точки пайки. А подкручивают его часто: как только картинка начинает сыпаться, рука сама тянется подтянуть штекер, и получается замкнутый круг — чем хуже контакт, тем чаще крутят, чем чаще крутят, тем хуже контакт. Третья причина — перестановки: телевизор двигают, не отсоединив кабель, и жёсткий провод работает рычагом. Четвёртая — дешёвые штекеры с плохой резьбой, которые сидят криво и нагружают гнездо неравномерно.

Почему нельзя пользоваться шатающимся гнездом

Это ключевая мысль, объясняющая разницу в цене. Гнездо крепится к плате пайкой через контактные площадки. Когда оно разболтано, каждое подкручивание штекера и каждое движение кабеля раскачивает эти точки. Сначала трескается припой, и сигнал начинает пропадать через раз. Затем отрываются сами площадки, а вместе с ними страдают дорожки платы. Здесь задача принципиально меняется: пока площадки целы, гнездо просто меняется — 2000–4500 ₽ и один визит. Когда они оторваны, требуется восстановление дорожек, а в тяжёлых случаях замена платы за 2500–10000 ₽. Причём переход занимает не годы, а несколько месяцев эксплуатации с подкручиванием. Есть и второй риск, о котором мало кто думает: по плохому контакту и повреждённому экрану кабеля на входной каскад тюнера приходят наводки, и тогда к ремонту гнезда добавляется ремонт тюнера.

Как разгрузить гнездо и продлить ему жизнь

Профилактика простая и бесплатная, а работает она лучше любого ремонта. Первое и главное: разгрузите разъём механически. Подвяжите кабель к кронштейну, к стене или к ножке тумбы так, чтобы его вес и упругость не приходились на гнездо — достаточно обычной стяжки в двадцати сантиметрах от разъёма. Второе: при настенном монтаже используйте угловой переходник, чтобы кабель уходил вбок, а не изгибался резко сразу за штекером. Третье: не подкручивайте штекер каждый раз, когда картинка сыпется — если сигнал теряется, причина в контакте, и её надо устранять, а не докручивать. Четвёртое: закручивайте штекер рукой до лёгкого упора, без пассатижей — перетяжка деформирует резьбу гнезда. Пятое: перед перестановкой телевизора отсоединяйте кабель, а не двигайте технику вместе с ним. Шестое: используйте нормальные штекеры с ровной резьбой — дешёвые сидят криво и нагружают гнездо неравномерно.

Что делать, если чинить не хочется

Скажу честно: обходные пути есть, и в некоторых ситуациях они разумны. Если вы смотрите телевизор в основном через приставку, а эфирные каналы вам не нужны, неработающий антенный вход не мешает вообще ничем — просто не пользуйтесь им, и на этом всё. Если эфир нужен, есть вариант с внешней цифровой приставкой: она принимает сигнал с антенны сама и отдаёт готовую картинку на телевизор по HDMI, то есть антенное гнездо телевизора не задействуется вовсе. Стоит недорого и ставится за десять минут. Когда ремонт всё же нужен: если вы продолжаете пользоваться разбитым гнездом, разрушая плату; если хотите сохранить управление одним пультом без лишних устройств; или если помимо гнезда есть подозрение на тюнер. И одно важное условие для обходного пути: если решили не чинить, то и не подключайте больше ничего в повреждённый вход — иначе разрушение платы продолжится.

Можно ли починить самому

Не советую, и причины конкретные. Первая: антенное гнездо припаяно к плате массивными контактами и корпусными лапками, и выпаять его без термофена, не повредив соседние элементы и дорожки, довольно сложно — металла много, прогревать надо равномерно. Вторая: перегрев платы при пайке срывает контактные площадки, то есть ровно то, из-за чего простой ремонт превращается в дорогой. Третья: гнездо нужно установить строго перпендикулярно плате и вровень с отверстием в корпусе, иначе новый штекер снова будет сидеть криво и разобьёт его заново. Четвёртая: после установки проверяется прохождение сигнала и уровень приёма, а без прибора вы этого не оцените. Пятая, общая: в блоке питания сохраняется заряд на конденсаторах даже после отключения от сети. Что полезно сделать самому — исключить кабель, штекер и антенну: это бесплатно и в большинстве случаев снимает вопрос о ремонте телевизора вовсе.

Что включает работа

Профессиональный ремонт телевизоров по антенному входу строится так, чтобы не менять гнездо там, где виноват кабель, и не упустить повреждение платы:

1. Замер уровня сигнала прибором. Показывает, доходит ли сигнал до телевизора вообще и какого он качества.
2. Проверка кабеля и штекера на обрыв и замыкание. Самая частая причина исключается первой, работы от 1500 ₽.
3. Оценка механического состояния гнезда. Люфт, перекос, положение относительно платы и корпуса.
4. Осмотр пайки и контактных площадок. Ключевой момент: цела ли посадка или уже начался отрыв.
5. Проверка входного каскада тюнера. По плохому контакту на него могли прийти наводки.
6. Ремонт или замена гнезда с контрольной настройкой. После установки проверяется приём и при необходимости выполняется поиск каналов.

Диагностика на дому занимает 30–60 минут. Прайс: диагностика и замена кабеля, обжимка, замена штекера — от 1500 ₽, настройка каналов — от 1500 ₽, ремонт или замена антенного гнезда — 2000–4500 ₽, ремонт или замена тюнера — 2000–4500 ₽, восстановление дорожек платы — 2500–10000 ₽.

Прайс посмотрели, а штекер всё так же приходится подкручивать, чтобы шли каналы? Ремонт гнезда сейчас — 2000–4500 ₽. Восстановление платы после отрыва контактных площадок — уже 2500–10000 ₽.

Разница объяснима: гнездо держится на плате точками пайки, а коаксиальный кабель жёсткий и постоянно тянет разъём своим весом и упругостью. Каждое подкручивание штекера проворачивает гнездо и раскачивает пайку дальше — а подкручивают его как раз тогда, когда картинка начинает сыпаться, то есть постоянно. Пока припой цел, меняется само гнездо за один визит. Когда контактные площадки отрываются вместе с дорожками, восстановление становится совсем другой по сложности задачей. Работаем по всей России с 2005 года, стоимость мастер называет до начала ремонта. Гарантия на работы — 36 месяцев.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Чего нельзя делать

• Подкручивать штекер каждый раз, когда сыпется картинка. Именно это расшатывает пайку и переводит ремонт за 2000–4500 ₽ в восстановление платы за 2500–10000 ₽.
• Затягивать штекер пассатижами. Перетяжка деформирует резьбу гнезда и срывает его с посадки.
• Скручивать кабель напрямую без штекера, вставляя жилу и оплётку в гнездо. Волоски экрана замыкают центральную жилу, а по повреждённому экрану приходят наводки на тюнер.
• Двигать телевизор с подключённым антенным кабелем. Жёсткий провод работает рычагом и вырывает гнездо.
• Подпирать кабель книжкой или подвязывать скотчем к корпусу. Это не решает проблему контакта, а нагрузка на разъём остаётся.
• Трогать антенный кабель в грозу и вскрывать корпус самостоятельно. Кабель проводит наводку от разряда, а в блоке питания сохраняется заряд на конденсаторах даже после отключения от сети.

Эксперт отвечает на ваши вопросы

Ковалёв Антон Юрьевич

Руководитель направления «Ремонт телевизоров». 16 лет в сервисе электроники, 7 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество диагностики и ремонта. Знает все типы техники — LED, OLED, QLED, плазменные и ЖК-панели. Консультирует по сложным случаям: подсветка матрицы, ремонт блоков питания и материнских плат, замена T-CON, сбои прошивки Smart TV.

Как понять, что виновато гнездо, а не кабель или антенна?

Разделить это можно за пять минут, и начинать нужно не с телевизора — по моей практике он виноват реже всего. Первым делом открутите штекер и осмотрите его: центральная жила должна быть ровной, целой и торчать по центру, а волоски экранной оплётки не должны касаться её, потому что это короткое замыкание и полная потеря сигнала. Такое встречается сплошь и рядом после многократного откручивания. Второе: осмотрите кабель по всей длине на предмет заломов, перебитых мест и позеленевших окислившихся участков, особенно там, где он заходит с улицы. Третье, самое показательное: подключите этот же кабель к другому телевизору или к приставке. Работает — значит внешняя часть цела, и дело в вашем телевизоре. Не работает и там — виноваты кабель, штекер или антенна, а это работы от 1500 рублей, и ремонт телевизора не нужен. И главный признак именно разбитого гнезда: аккуратно пошевелите кабель у самого разъёма. Если картинка рассыпается или появляется от движения, а штекер имеет заметный люфт и легко выкручивается — гнездо разбито, ремонт 2000–4500 рублей. С этого момента им лучше не пользоваться: каждое подкручивание разрушает пайку дальше.

Почему антенный вход разбивается чаще, чем другие разъёмы?

У этого узла есть особенность, которой нет у остальных разъёмов: коаксиальный кабель жёсткий. Он плохо гнётся, держит форму и постоянно передаёт нагрузку на гнездо — в отличие от гибкого провода, который просто висит. Если телевизор на стене и кабель уходит вниз, его вес и упругость тянут разъём непрерывно, круглые сутки. Вторая особенность — резьбовое соединение. Штекер накручивается, и каждое подкручивание проворачивает гнездо, раскачивая точки пайки на плате. А подкручивают его часто: как только картинка начинает сыпаться на квадраты, рука сама тянется подтянуть штекер. Получается замкнутый круг — чем хуже контакт, тем чаще крутят, чем чаще крутят, тем хуже контакт. Третья причина — перестановки: телевизор двигают, не отсоединив кабель, и жёсткий провод работает рычагом, вырывая гнездо. Четвёртая — дешёвые штекеры с неровной резьбой, которые садятся криво и нагружают разъём неравномерно. Отсюда и профилактика: подвяжите кабель стяжкой сантиметрах в двадцати от разъёма, чтобы вес не висел на гнезде, закручивайте штекер рукой без пассатижей, а перед перестановкой телевизора отсоединяйте кабель.

Картинка рассыпается на квадраты. Это всегда гнездо?

Нет, и чаще всего дело как раз не в нём. Рассыпание на квадраты — это признак слабого или нестабильного сигнала вообще, а не конкретного узла. При цифровом вещании нет плавного ухудшения, как было у аналогового: пока сигнала хватает, картинка идеальная, а как только он просел ниже порога, изображение разваливается на квадраты и подвисает, звук прерывается. Причин несколько. Самая частая — контакт: разболтанный штекер, окислившийся кабель, особенно на участке с улицы; работы по замене штекера и обжимке стоят от 1500 рублей. Вторая — сама антенна: комнатную стоит переставить ближе к окну и выше, уличную проверить на предмет разворота ветром, обледенения или обрыва. Третья — лишние соединения: каждый разветвитель делит сигнал и ослабляет его, попробуйте подключиться напрямую. Четвёртая — погода и внешние помехи. И только если после замены штекера и проверки антенны картина не изменилась, а изображение реагирует на шевеление кабеля у самого телевизора, речь о разбитом гнезде — ремонт 2000–4500 рублей. Простой способ проверить: подключите этот кабель к другому телевизору. Сыплется и там — телевизор ни при чём.

Я смотрю только через приставку. Можно не чинить антенный вход?

Можно, и я не стану уговаривать на ремонт, если эфирные каналы вам не нужны — но с одним важным условием. Просто перестаньте пользоваться повреждённым входом: отсоедините антенный кабель и больше ничего в это гнездо не подключайте. В таком режиме телевизор полностью функционален, вы смотрите через приставку по HDMI, и никакого ухудшения не произойдёт. А вот если продолжать подключать кабель в разбитое гнездо и подкручивать штекер, ситуация будет развиваться: пайка расшатывается, контактные площадки отрываются вместе с дорожками платы, и простая замена гнезда за 2000–4500 рублей превращается в восстановление дорожек, а в тяжёлых случаях в замену платы за 2500–10000. Причём переход занимает месяцы, а не годы. Если эфир всё-таки нужен, а чинить не хочется, есть хороший обходной путь: внешняя цифровая приставка принимает сигнал с антенны сама и отдаёт готовую картинку на телевизор по HDMI — антенное гнездо телевизора при этом не задействуется вовсе. Стоит недорого, ставится за десять минут, и заодно даёт более современный тюнер. Когда ремонт объективно оправдан: если хотите обходиться одним пультом без лишних устройств, или если есть подозрение, что пострадал и тюнер.

Может ли разбитое гнездо повредить что-то ещё в телевизоре?

Да, и по двум разным механизмам, поэтому я и не советую тянуть. Первый механизм механический: гнездо припаяно к плате контактными площадками, и когда оно шатается, каждое движение кабеля и каждое подкручивание штекера раскачивает эти точки. Сначала трескается припой, потом площадки отрываются вместе с дорожками платы — и вот здесь простой ремонт превращается в восстановление дорожек или замену платы за 2500–10000 рублей вместо 2000–4500. Второй механизм электрический, о нём мало кто думает. Через антенный кабель на входной каскад тюнера приходят наводки, и при повреждённом экране кабеля или плохом контакте в гнезде защита работает хуже. Особенно это важно в грозу: разряд поблизости даёт импульс, который по кабелю доходит до тюнера, и при плохом контакте риск повреждения выше. Ремонт или замена тюнера — это ещё 2000–4500 рублей. Отсюда две рекомендации. Первая: не тяните с ремонтом гнезда, пока площадки целы. Вторая: в грозу физически отсоединяйте антенный кабель от телевизора и не трогайте его руками — по нему приходит наводка от разряда, и это уже вопрос безопасности, а не только техники.

Как правильно подключить кабель, чтобы новое гнездо не разбилось снова?

Правильный вопрос, потому что без разгрузки новое гнездо повторит судьбу старого за пару лет. Первое и самое важное: снимите нагрузку с разъёма. Подвяжите кабель стяжкой или зажимом к кронштейну, к стене или к ножке тумбы сантиметрах в двадцати от штекера, чтобы вес и упругость жёсткого коаксиала приходились на крепление, а не на гнездо. Это бесплатно и решает главную причину. Второе: при настенном монтаже используйте угловой переходник — тогда кабель уходит вбок, а не изгибается резко сразу за штекером, работая рычагом. Третье: закручивайте штекер рукой до лёгкого упора, никаких пассатижей: перетяжка деформирует резьбу гнезда и срывает его с посадки. Четвёртое: используйте нормальный штекер с ровной резьбой — дешёвые садятся криво и нагружают разъём неравномерно; если штекер старый, его лучше заменить и заново обжать, это от 1500 рублей. Пятое: перед перестановкой телевизора отсоединяйте кабель, а не двигайте технику вместе с ним. И шестое, поведенческое: если картинка начала сыпаться, не подкручивайте штекер рефлекторно — это как раз то, что убивает гнездо. Сигнал теряется по причине, и её нужно найти, а не докрутить.
