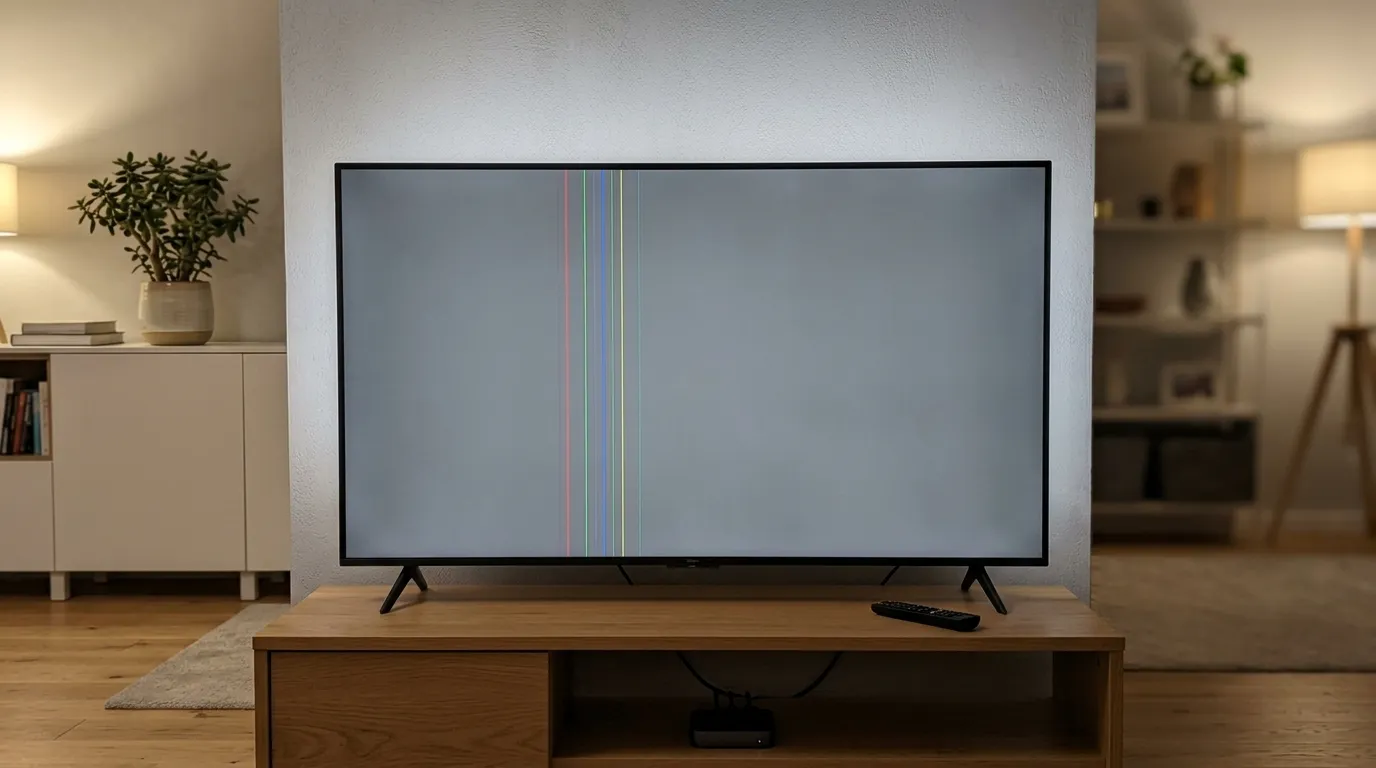

Полосы на экране телевизора LG: T-CON, шлейф или кабель — как определить причину

Полоса на экране пугает в первую очередь тем, что выглядит как повреждение самой матрицы, — а это самая дорогая деталь телевизора. На практике полосы гораздо чаще связаны с вещами попроще: повреждённым кабелем, отошедшим шлейфом или неисправной платой T-CON, которая отвечает за построчную развёртку изображения. Все три причины чинятся заметно дешевле замены панели. В статье — как за пару минут самостоятельно отделить одну причину от другой, что путают с поломкой матрицы и сколько на самом деле стоит устранение каждого варианта.

Два теста, которые сразу сужают круг поиска. Первый: проверьте полосы на разных источниках сигнала — эфирный канал, разные порты HDMI, приложение. Полосы только на одном источнике — дело в кабеле, порте или самом источнике, а не в телевизоре. Полосы одинаковые везде — причина внутри самого телевизора. Второй тест: аккуратно и несильно нажмите пальцем на раму экрана рядом с местом, где проходит полоса. Если полоса при этом меняется, сдвигается или пропадает — почти наверняка отошёл внутренний шлейф, и это недорогой ремонт. Если полоса никак не реагирует на нажатие и остаётся неизменной на одном и том же месте независимо от содержимого картинки — вероятнее плата T-CON или сама матрица.

Бытовые причины: что проверить в первую очередь

• Повреждённый или некачественный HDMI-кабель. Самая частая причина цветных вертикальных полос именно на одном источнике — переломы жил внутри кабеля не всегда видны снаружи.
• Слабый сигнал эфирного или кабельного вещания. Артефакты и полосы на конкретных каналах, которых нет на HDMI или в приложениях, указывают на приём, а не на телевизор.
• Неплотно воткнутый кабель или разъём. Полосы, которые появляются и исчезают сами по себе без видимой причины, часто связаны именно с плохим контактом на входе.
• Проблема самого источника сигнала. Приставка, игровая консоль или ресивер могут выдавать полосы по собственной неисправности — проверьте тот же источник на другом экране, если есть возможность.
• Электромагнитные помехи от соседних проводов и техники. Роутер, зарядные устройства или неэкранированные кабели рядом с антенным или HDMI-кабелем иногда наводят помехи.
• Устаревшая версия прошивки. Реже, но встречается — программные артефакты обработки изображения устраняются штатным обновлением.

Что сделать по шагам

1. Проверьте полосы на разных источниках сигнала. Эфир, разные порты HDMI, приложения — так вы поймёте, дело в телевизоре целиком или в конкретном входе.
2. Попробуйте другой HDMI-кабель и другой порт. Исключает самую частую и самую бесплатную причину.
3. Слегка нажмите по краям экрана рядом с полосой. Аккуратно, без сильного давления — если полоса меняется, вероятен отошедший шлейф.
4. Обновите прошивку через официальное меню. Устраняет часть программных причин искажений.
5. Сделайте полный сброс питания на 15–20 минут. Снимает разовые сбои видеотракта.
6. Проследите, меняется ли полоса вместе с содержимым картинки. Неподвижная полоса на одном месте независимо от контента — более серьёзный признак, чем «плавающая».

Источники сигнала проверили, кабель поменяли, на раму нажали — а полоса всё равно на месте на любом источнике? Дальше нужен приборный разбор: плата T-CON, шлейфы или сама матрица.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер проверит картинку на разных источниках и тестовыми паттернами, протестирует плату T-CON и соединительные шлейфы, оценит, есть ли физическое повреждение матрицы, и честно скажет, что именно неисправно и во сколько это обойдётся — до начала работ. Гарантия на работы — 36 месяцев.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Что означает каждый сценарий

Кабель и разъёмы

HDMI-кабель внутри состоит из множества тонких жил, и перелом даже одной из них — например, от резкого перегиба за телевизором или многолетнего пережатия под мебелью — даёт характерные цветные вертикальные полосы или полное пропадание картинки при небольшом шевелении кабеля. Такая неисправность видна только на одном конкретном источнике и порте, что и есть главный диагностический признак. Проверить версию просто: слегка пошевелите кабель у самого разъёма телевизора, не перегибая его — если полоса при этом мигает или пропадает синхронно с движением, дело почти наверняка в кабеле или его посадке в разъёме, а не в электронике внутри телевизора. Замена кабеля стоит недорого и часто решает вопрос полностью; если же после замены кабеля полосы на этом порте остаются, вероятная причина в самом разъёме телевизора, ремонт кнопок и разъёмов — 2000–4500 ₽.

Плата T-CON

Плата T-CON принимает уже обработанный видеосигнал от материнской платы и построчно передаёт его на матрицу, синхронизируя развёртку изображения по всей площади экрана. Когда эта плата даёт сбой, полосы выглядят одинаково независимо от источника сигнала — эфир, HDMI, встроенные приложения показывают один и тот же дефект, потому что причина находится уже после точки, где сходятся все источники. Ремонт платы T-CON — 3000–7000 ₽, и это одна из самых частых причин полос на LED- и QLED-панелях.

Шлейфы матрицы

Шлейф — тонкая гибкая лента, соединяющая плату T-CON с самой матрицей, и она чувствительна к перевозке, установке на кронштейн или просто вибрации корпуса со временем. Характерный признак именно этой причины — полоса меняется, сдвигается или временно пропадает при лёгком нажатии на раму экрана рядом с ней, потому что контакт шлейфа с разъёмом слегка восстанавливается или снова теряется от давления. Ремонт или переустановка шлейфов — 3000–7000 ₽, обычно без замены самой матрицы.

Матрица: когда полоса — это трещина

Физическое повреждение самой матрицы даёт полосу с характерными радужными разводами и заметным искажением картинки именно в этом месте, а не ровный дефект по всей ширине или высоте экрана. Такая полоса не реагирует на нажатие рамы и не пропадает ни на одном источнике сигнала. Матрица — самая дорогая деталь телевизора, поэтому здесь особенно важно честное правило: если замена стоит дороже примерно половины цены сопоставимого нового телевизора, мы обязаны сказать об этом до начала работ. Замена матрицы — от 15000 ₽.

Материнская плата: редкая, но более серьёзная причина

Изредка полосы связаны не с T-CON и не с шлейфами, а с самим видеотрактом материнской платы, который отвечает за обработку сигнала до того, как он попадёт на плату T-CON. Отличается этот сценарий характером дефекта: вместо одной ровной чёткой линии постоянной ширины на экране появляются более широкие, размытые или хаотично мерцающие полосы, иногда меняющие оттенок или положение при смене сцены в видео, а не остающиеся строго неподвижными. Часто такому дефекту сопутствуют и другие странности — периодические подёргивания картинки, лёгкие искажения цвета по всему экрану, а не только в полосе, или проблемы, повторяющиеся даже после замены платы T-CON. Диагностировать эту причину точно можно только приборно, сравнивая эталонный тестовый сигнал на входе и то, что фактически доходит до матрицы. Ремонт или замена материнской платы — 4000–10000 ₽, и это единственная причина в статье, до диагноза которой стоит последовательно исключить все более вероятные и более дешёвые варианты — кабель, T-CON, шлейфы.

Что включает ремонт

Профессиональный ремонт телевизоров LG при полосах на экране начинается с точного разделения диагнозов — ошибка здесь стоит в разы дороже самого ремонта:

1. Проверка на разных источниках сигнала. Отделяет проблему кабеля или порта от неисправности самого телевизора.
2. Тест лёгким нажатием на раму. Быстро указывает на возможный отошедший шлейф.
3. Диагностика платы T-CON тестовыми паттернами. Самая частая причина полос, одинаковых на всех источниках.
4. Проверка шлейфов и разъёмов. Особенно после недавней перевозки или монтажа на кронштейн.
5. Оценка характера повреждения матрицы. При наличии радужных разводов и искажения картинки.
6. Диагностика видеотракта материнской платы. Только после исключения кабеля, T-CON, шлейфов и матрицы.
7. Честный расчёт целесообразности. Если речь о матрице, стоимость сравнивается с ценой нового телевизора.

Диагностика на дому занимает 30–60 минут. Прайс: ремонт кнопок и разъёмов — 2000–4500 ₽, ремонт платы T-CON или шлейфов — 3000–7000 ₽, замена материнской платы — 4000–10000 ₽, замена матрицы — от 15000 ₽.

Обратитесь к нам сейчас, пока полоса небольшая и локальная? Ремонт шлейфа или T-CON — от 3000 ₽. Если продолжать давить на раму или трясти телевизор, проверяя причину самому, трещина или отход шлейфа может дойти до матрицы — от 15000 ₽.

Мастер точно определяет причину тестами до того, как называет стоимость, поэтому вы не переплачиваете за замену исправной матрицы, если хватило бы шлейфа или платы. Работаем по всей России с 2005 года. Гарантия на работы — 36 месяцев.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Чего нельзя делать

• Стучать или трясти телевизор, «чтобы полоса пропала». Это может усугубить отошедший шлейф или повредить и без того ослабленное соединение матрицы.
• Разбирать корпус и лезть к плате T-CON или шлейфам самостоятельно. В блоке питания сохраняется заряд на конденсаторах даже после отключения от сети.
• Заказывать замену матрицы без диагностики. Самая частая переплата в этой теме — оплатить дорогую деталь там, где хватило бы недорогого шлейфа или платы T-CON.
• Продолжать пользоваться повреждённым кабелем. Переломленные жилы со временем дают всё более широкую полосу или полное пропадание изображения.
• Часто и сильно нажимать на раму экрана «для проверки». Один аккуратный лёгкий тест допустим, но систематическое давление изнашивает и без того ослабленный контакт шлейфа.
• Игнорировать растущую полосу. Отход шлейфа и трещина матрицы со временем увеличивают площадь повреждения, а не остаются неизменными.

Эксперт отвечает на ваши вопросы

Ковалёв Антон Юрьевич

Руководитель направления «Ремонт телевизоров». 16 лет в сервисе электроники, 7 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество диагностики и ремонта. Знает все типы техники — LED, OLED, QLED, плазменные и ЖК-панели. Консультирует по сложным случаям: подсветка матрицы, ремонт блоков питания и материнских плат, замена T-CON, сбои прошивки Smart TV.

Появились вертикальные цветные полосы только когда смотрю через приставку по HDMI. Это телевизор сломался?

Скорее всего нет, и то, что полосы привязаны именно к одному источнику, — самая полезная деталь для диагностики, которую вы могли заметить. Если бы дело было в самом телевизоре — в плате T-CON, шлейфах или матрице, — полосы выглядели бы одинаково на любом источнике: эфирном канале, других портах HDMI, встроенных приложениях, потому что причина находилась бы уже после точки, где сходятся все входы. Раз страдает только приставка по конкретному порту, проверьте по порядку. Сначала попробуйте другой HDMI-кабель — переломы жил внутри кабеля частая причина именно цветных вертикальных полос, и снаружи кабель может выглядеть совершенно целым. Затем попробуйте другой порт HDMI на телевизоре, если их несколько, — так вы поймёте, дело в конкретном разъёме или в самом кабеле. Если возможность есть, подключите ту же приставку к другому экрану — если полосы повторяются и там, проблема в самой приставке, а не в телевизоре вовсе. Если после смены кабеля и порта полосы остаются именно на этом конкретном разъёме телевизора, вероятна неисправность разъёма, ремонт кнопок и разъёмов — 2000–4500 рублей, что заметно дешевле подозрений на плату или матрицу.

Полосы одинаковые на всех каналах и источниках, положение на экране не меняется никогда. В чём дело?

Это классическая картина неисправности платы T-CON, и хорошая новость в том, что это заметно дешевле матрицы, с которой такую полосу иногда путают. Плата T-CON отвечает за построчную развёртку изображения — она получает уже готовый обработанный сигнал от материнской платы и построчно выводит его на саму панель, синхронизируя развёртку по всей площади. Когда эта плата даёт сбой, дефект не зависит от того, что именно показывается и через какой источник, — он одинаков на эфирном канале, на любом HDMI, в приложениях, потому что причина находится уже после точки, где сходятся все источники сигнала. Отличить это от повреждения самой матрицы можно по внешнему виду: неисправность T-CON обычно даёт ровную полосу постоянной ширины без радужных разводов и искажения соседних участков картинки, тогда как трещина матрицы чаще сопровождается именно такими визуальными артефактами вокруг повреждённого места. Также полезно попробовать лёгкое нажатие на раму рядом с полосой — если T-CON неисправна именно как электронный компонент, а не из-за отошедшего контакта, полоса на нажатие не отреагирует. Ремонт платы T-CON — 3000–7000 рублей.

Если слегка нажать на раму рядом с полосой, она пропадает или сдвигается. Опасно ли давить дальше, чтобы проверить получше?

Один аккуратный лёгкий тест, который вы уже сделали, — это нормально и диагностически полезно, а вот повторять его снова и снова или давить сильнее я бы не советовал. То, что полоса реагирует на нажатие, почти наверняка означает отошедший внутренний шлейф — тонкую гибкую ленту, соединяющую плату T-CON с самой матрицей, контакт которой в разъёме слегка ослаб, вероятно, из-за перевозки, установки на кронштейн или обычной вибрации корпуса со временем. Это хорошая новость с точки зрения цены: ремонт шлейфов заметно дешевле замены матрицы и стоит 3000–7000 рублей. Но каждое дополнительное нажатие — это дополнительный механический стресс на уже ослабленный контакт и на саму матрицу рядом с ним, и есть реальный риск, что вместо аккуратной переустановки шлейфа мастером вы своими руками усугубите ситуацию до физического повреждения панели, которое будет стоить уже от 15000 рублей. Мой совет: раз вы уже поняли, что дело реагирует на давление, этого достаточно для предварительного диагноза — дальше лучше отдать телевизор мастеру, который переустановит шлейф аккуратно и с гарантией, не рискуя матрицей.

Полосы появились сразу после того, как повесили телевизор на кронштейн. Это совпадение?

Скорее всего, не совпадение, и такая привязка по времени — очень ценная диагностическая подсказка. При монтаже на кронштейн телевизор неизбежно наклоняют, поворачивают и иногда слегка сжимают корпус креплениями, а внутри при этом расположены тонкие гибкие шлейфы, соединяющие плату T-CON с матрицей и подсветку с блоком питания. Даже небольшое механическое воздействие способно немного сместить один из шлейфов в разъёме, не отсоединив его полностью на вид, — и внешне это выглядит как серьёзная поломка, хотя на деле часто оказывается простой переустановкой контакта на место. Проверьте версию тестом с лёгким нажатием на раму рядом с полосой, о котором я говорил выше: если полоса реагирует на нажатие, это подтверждает именно эту причину. Также обратите внимание, не совпадает ли расположение полосы с местом, где находятся крепления кронштейна на задней панели, — иногда слишком туго затянутый винт крепления слегка деформирует заднюю крышку и передаёт давление на плату изнутри. Ремонт шлейфов или платы T-CON в этом случае стоит 3000–7000 рублей и обычно закрывается за один визит без замены дорогих деталей.

Полоса с радужными разводами, картинка искажена именно в этом месте. Это матрица?

Скорее всего да, и радужные разводы вокруг искажённой области — характерный признак именно физического повреждения самой матрицы, а не электроники за ней. Это результат механического воздействия на жидкокристаллический слой — удара, падения, сильного надавливания, — и, к сожалению, точечного ремонта такого повреждения не существует: восстановить именно этот участок нельзя, лечится это только полной заменой панели целиком. Прежде чем соглашаться на такой ремонт, обязательно проверьте два признака, которые отличают матрицу от более дешёвых причин: во-первых, полоса должна быть одинаковой на всех источниках сигнала без исключения, а во-вторых, она не должна реагировать на лёгкое нажатие рамы экрана. Если хотя бы один из этих признаков не подтверждается, возможно, дело всё же в шлейфе или плате T-CON, и мастер должен это проверить, прежде чем выносить окончательный вердикт про матрицу. Матрица — самая дорогая деталь телевизора, поэтому здесь действует наше честное правило: если замена стоит дороже примерно половины цены аналогичного нового телевизора, мы обязаны сказать об этом до начала работ, а не молчать до последнего. Замена матрицы — от 15000 рублей.

Стоит ли попробовать починить T-CON самому, если нашёл видео с инструкцией в интернете?

Я бы предостерёг от этого, и вот по каким конкретным причинам, а не просто из общей осторожности. Во-первых, безопасность: в блоке питания телевизора сохраняется остаточный заряд на конденсаторах даже долгое время после отключения от сети, и добраться до платы T-CON обычно означает снять заднюю крышку и оказаться рядом с этой частью схемы — без понимания, что делаете, это реальный риск удара током. Во-вторых, точность подбора детали: плата T-CON привязана к конкретной модели и часто к конкретной версии матрицы даже внутри одной линейки телевизоров, и деталь по видео с другой модели или общей инструкции из интернета попросту может не подойти физически или электрически, а вернуть уже вскрытый заказанный товар продавец нередко отказывается. В-третьих, сама процедура: снятие панели с рамки, отсоединение множества тонких шлейфов без повреждения их разъёмов и последующая аккуратная сборка требуют определённого опыта и чистого рабочего места — соринка под стеклом матрицы после сборки станет вечным дефектом на видном месте. Если у вас есть подтверждённый электротехнический опыт именно с подобной техникой, риск на вашей стороне. Если нет, разница между самостоятельной попыткой и обращением к мастеру с гарантией на работу обычно не так велика, как кажется, особенно если деталь придётся заказывать повторно после неудачной попытки.
