Полосы на экране телевизора: что означают вертикальные, горизонтальные и цветные

Полосы на экране — одна из тех неисправностей, которые выглядят катастрофой, а по факту чаще всего оказываются ремонтом за несколько тысяч. Ключ к диагнозу здесь в самих полосах: их направление, цвет, ширина и поведение довольно точно указывают на конкретный узел. Вертикальные и горизонтальные полосы означают разные вещи, тонкие цветные и широкие тёмные — тоже. И, что важно для кошелька, в большинстве случаев виноваты шлейф матрицы или плата T-CON, а не сама матрица, за замену которой эту неисправность нередко пытаются выдать. Разберём, как читать полосы, что проверить самому за минуту, и когда ремонт действительно перестаёт быть выгодным.

Первое, что нужно сделать, — убедиться, что полосы вообще исходят от телевизора, а не приходят к нему извне. Откройте меню самого телевизора или любую его встроенную заставку и посмотрите, есть ли полосы там. Если в собственном меню экран чистый, а полосы появляются только на канале, при просмотре через приставку или с флешки — телевизор исправен, вопрос в сигнале, кабеле, антенне или источнике. Если же полосы видны и в меню, поверх любой картинки, значит дело в самом телевизоре, и дальше диагноз читается по их виду.

Сначала исключаем внешние причины

Эти причины никак не связаны с поломкой экрана и часто устраняются бесплатно:

• Плохой сигнал или антенна. Помехи, «рябь», дрожащие горизонтальные полосы на эфирных каналах — почти всегда антенна, кабель или слабый сигнал, а не телевизор. Проверьте, есть ли полосы в меню.
• Повреждённый или некачественный HDMI-кабель. Даёт полосы, «снег», выпадения картинки. Попробуйте другой кабель и другой разъём.
• Неисправная приставка или источник. Если полосы только через приставку или консоль — виновато устройство. Проверьте на другом источнике.
• Неподходящее разрешение или частота на источнике. Иногда даёт искажения и полосы. Верните автоматический режим в настройках устройства.
• Наводка от мощных электроприборов. Плывущие волнообразные полосы иногда возникают от близко стоящих приборов или неисправного блока питания стороннего устройства.
• Разовый программный сбой. Выньте вилку на 15–20 минут — редко, но помогает, если полосы появились после обновления или зависания.

Как читать полосы: направление и вид

Если полосы видны и в меню телевизора, диагноз читается по их характеру. Точную причину подтверждает диагностика, но общая логика такая:

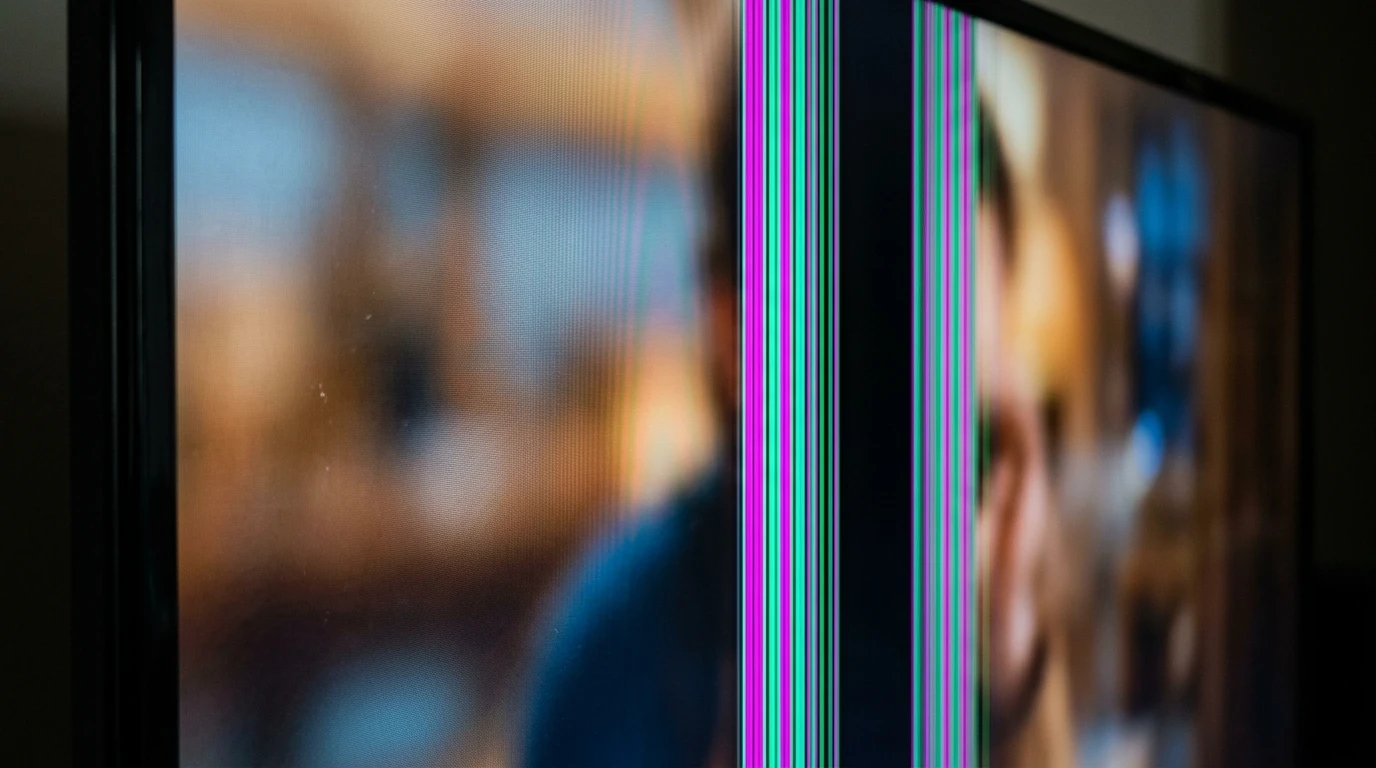

1. Тонкие вертикальные цветные линии (красные, зелёные, синие, розовые) во всю высоту экрана — как правило, шлейф матрицы или контактная группа: не доходит сигнал по отдельным линиям.
2. Широкая тёмная или белая вертикальная полоса, часть изображения отсутствует — чаще всего повреждён шлейф или драйвер столбцов; в худшем случае — сама матрица.
3. Горизонтальные полосы во всю ширину, картинка «рвётся» или дублируется — типичный признак неисправного T-CON.
4. Дрожащие, плывущие, мерцающие горизонтальные полосы — часто питание: пульсации напряжения из-за подсевших конденсаторов.
5. Полосы появляются и исчезают при изменении угла, температуры или лёгкой вибрации — почти наверняка контакт в шлейфе, а не поломка матрицы.
6. Полосы разрастаются со временем, к одной добавляются новые — прогрессирующая неисправность шлейфа или матрицы; тянуть здесь дороже всего.

В меню телевизора полосы тоже видны, кабель и приставку исключили, сброс сделали — и полосы никуда не делись? Значит, дело в самом телевизоре: шлейф матрицы, T-CON или питание — и почти наверняка не сама матрица.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер выведет тестовые заливки и сетку, чтобы точно определить характер полос, проверит шлейфы и контактные группы матрицы, оценит T-CON и замерит пульсации питания — и честно скажет, дешёвый это ремонт или тот редкий случай, когда затронута панель. Причина и цена называются до начала работ. Гарантия на работы — 36 месяцев. Выезд мастера сразу или в удобное время.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Технические причины по узлам

Шлейф матрицы — самая частая причина полос

По шлейфам изображение передаётся с платы на панель, и каждая линия отвечает за свою группу пикселей. Когда контакт в шлейфе окисляется, отходит или перегревается, отдельные линии перестают получать сигнал — так и появляются тонкие вертикальные цветные полосы. Характерная примета: полосы меняются, пропадают или добавляются при изменении температуры, лёгкой вибрации или после прогрева телевизора. Хорошая новость в том, что это чинится: замена шлейфа стоит 3000–7000 ₽ в зависимости от типа и доступности, что в разы дешевле панели. Важно не затягивать: подгорающий контакт со временем повреждает уже дорожки самой матрицы, и тогда ремонт становится невозможен.

T-CON (тайминг-контроллер)

Плата T-CON управляет тем, как матрица формирует изображение построчно. При её неисправности характерны именно горизонтальные полосы, «разрывы» кадра, дублирование частей картинки, инверсия цветов, иногда полное отсутствие изображения при живом звуке. Ремонт или замена T-CON — 2500–7000 ₽. Это тоже несопоставимо дешевле матрицы, за которую данную неисправность иногда выдают.

Питание

Если полосы дрожат, плывут или мерцают в такт, а не стоят на месте, стоит проверить питание. Подсевшие конденсаторы дают пульсации напряжения, которые проявляются на экране волнами и мерцающими полосами. Ремонт блока питания — 2000–6000 ₽. Косвенный признак: похожие симптомы усиливаются при прогреве или при работе других мощных приборов в сети.

Отчего полосы появляются: типовые сценарии

Понимание причины помогает и с диагностикой, и с тем, чтобы не повторить ситуацию на следующем телевизоре. Первый и самый частый сценарий — перевозка и навеска. Телевизор перевозили плашмя, в машине на ухабах, или снимали и вешали обратно на кронштейн: панель гибкая, при перекосе корпуса контактные группы шлейфов испытывают нагрузку, и полосы появляются через дни или недели после переезда. Второй сценарий — тепловой: телевизор годами стоит в закрытой нише или вплотную к стене, вентиляция забита пылью, шлейфы и T-CON работают в постоянном перегреве, контакт деградирует. Третий — влажность и конденсат: телевизор в неотапливаемом дачном доме, на веранде или в комнате с резкими перепадами температуры набирает конденсат, контакты окисляются. Четвёртый — скачки напряжения: они бьют по питанию и T-CON, отсюда мерцающие и плывущие полосы. И пятый, самый обидный — механический: удар мячом или игрушкой, прижатие спинкой дивана при перестановке, детский палец с силой в экран. Первые четыре сценария обычно означают ремонт за несколько тысяч, пятый — почти всегда повреждение панели без шансов на восстановление. Отсюда практический вывод: телевизор перевозят только вертикально в заводской упаковке, вешают на капитальную стену с проверенным крепежом, ставят с зазором для вентиляции и подключают через сетевой фильтр.

Матрица — редкий, но реальный случай

Собственно панель виновата в меньшинстве случаев, но такое бывает: при внутреннем механическом повреждении, ударе, продавливании или отслоении. Признаки — широкая мёртвая зона без изображения, «растекающиеся» пятна вместе с полосами, картина, которая заметно прогрессирует. Здесь я обязан быть честным: замена матрицы стоит от 15000 ₽ и почти всегда нецелесообразна — с работой и доставкой она обходится примерно в половину цены нового телевизора, а нередко и больше. Именно поэтому мастер обязан назвать этот расклад до работ, а не после. Но прежде чем говорить о панели, необходимо исключить шлейф, T-CON и питание — три узла, которые дают внешне похожую картину и стоят в разы дешевле.

Что включает ремонт

Профессиональный ремонт телевизоров с полосами на экране идёт строго от дешёвого узла к дорогому — иначе легко заплатить за панель там, где виноват контакт:

1. Вывод тестовых изображений. Однотонные заливки и сетка показывают точный характер полос — их ширину, шаг и привязку к структуре панели.
2. Проверка на внешний источник. Меню, эфир, другой кабель и другой вход — исключается всё, что приходит извне.
3. Осмотр шлейфов и контактных групп. Самая частая причина проверяется одной из первых, в том числе на признаки перегрева контакта.
4. Оценка T-CON. Если картина указывает на горизонтальные полосы, разрывы или дублирование.
5. Замер пульсаций питания. Если полосы дрожат или мерцают.
6. Оценка матрицы и расчёт целесообразности. В последнюю очередь, с честным сравнением стоимости ремонта и цены нового телевизора.

Диагностика на дому занимает 30–60 минут. Прайс: настройка источников и подключения — от 1500 ₽, ремонт блока питания — 2000–6000 ₽, ремонт или замена T-CON — 2500–7000 ₽, замена шлейфа матрицы — 3000–7000 ₽, замена матрицы — от 15000 ₽ (обычно нецелесообразна).

Прайс посмотрели и видите разброс от 2500 до 15000 ₽? T-CON или шлейф сейчас — 2500–7000 ₽. Матрица, если контакт успеет выгореть вместе с дорожками панели, — уже от 15000 ₽.

Разница объяснима: подгорающий контакт в шлейфе — процесс, а не мгновенная поломка. Пока повреждён только шлейф, он меняется, и телевизор работает как новый. Но каждый день эксплуатации греет плохой контакт дальше, и когда выгорают дорожки на самой панели, ремонтировать становится нечего — остаётся замена матрицы, которая почти никогда не окупается. Именно поэтому с полосами, которые множатся или меняются от нагрева, тянуть дороже всего. Работаем по всей России с 2005 года, стоимость мастер называет до начала ремонта. Гарантия на работы — 36 месяцев.

Перезвоните мне

или позвоните: +7 (931) 913-79-31

Чего нельзя делать

• Давить, простукивать или «прогревать» экран, чтобы полосы пропали. Самый вредный из народных советов: матрица — это тонкое стекло с плёнками, давление необратимо повреждает панель, и ремонт шлейфа за 3000–7000 ₽ превращается в замену матрицы от 15000 ₽.
• Греть шлейф феном или пытаться «прижать» контакт подручными средствами. Локальный перегрев выжигает как раз те дорожки, из-за которых потом панель становится неремонтопригодной.
• Вскрывать корпус самостоятельно. В блоке питания сохраняется заряд на конденсаторах даже после отключения от сети, а снятая без опыта матрица почти гарантированно повреждается.
• Соглашаться на замену матрицы без проверки шлейфа, T-CON и питания. Это главная переплата на данной неисправности: три более дешёвых узла дают внешне ту же картину.
• Тянуть, если полос становится больше или они меняются от нагрева. Прогрессирующая картина означает, что процесс идёт, и окно дешёвого ремонта закрывается.
• Оценивать полосы «на глаз» по фото из интернета. Похожие внешне полосы дают разные узлы; определяют по тестовым заливкам и замерам, а не по сходству картинок.

Эксперт отвечает на ваши вопросы

Ковалёв Антон Юрьевич

Руководитель направления «Ремонт телевизоров». 16 лет в сервисе электроники, 7 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество диагностики и ремонта. Знает все типы техники — LED, OLED, QLED, плазменные и ЖК-панели. Консультирует по сложным случаям: подсветка матрицы, ремонт блоков питания и материнских плат, замена T-CON, сбои прошивки Smart TV.

Появилась тонкая вертикальная цветная полоса. Это сразу замена матрицы?

Нет, и это, пожалуй, главное заблуждение по этой неисправности. Тонкая вертикальная цветная линия — красная, зелёная, синяя или розовая — в большинстве случаев означает, что до определённой группы пикселей не доходит сигнал, а причина этого чаще всего в шлейфе матрицы или контактной группе, а не в самой панели. Замена шлейфа стоит 3000–7000 рублей, то есть в разы дешевле матрицы, которая идёт от 15000. Проверить косвенно можно так: понаблюдайте, меняется ли полоса. Если она пропадает и появляется при прогреве телевизора, при лёгком изменении положения или в разное время — это почти наверняка контакт, и он ремонтируется. Если полоса стоит намертво и неизменна — тоже ещё не приговор, нужна диагностика с тестовыми заливками. А теперь важное предупреждение, ради которого стоит не откладывать: подгорающий контакт в шлейфе — это процесс. Пока повреждён шлейф, всё поправимо, но по мере нагрева выгорают дорожки уже на самой панели, и тогда ремонтировать нечего, остаётся только замена матрицы, которая почти никогда не окупается. Так что тонкая полоса — это сигнал приехать сейчас, а не через полгода, когда полос станет пять. Диагностика бесплатная.

Полосы горизонтальные, картинка местами «рвётся». Чем это отличается от вертикальных?

Отличается принципиально, и по направлению полос мастер действительно первым делом сужает круг. Дело в том, что матрица управляется по двум осям: одни цепи отвечают за столбцы, другие за строки. Вертикальные полосы обычно указывают на проблему по столбцам — это шлейфы и контактные группы. А горизонтальные полосы во всю ширину, разрывы кадра, дублирование фрагментов картинки или инверсия цветов — это классическая картина неисправного T-CON, платы тайминг-контроллера, которая как раз управляет построчным формированием изображения. Ремонт или замена T-CON стоит 2500–7000 рублей. Отдельно выделю ещё один вариант горизонтальных полос, который путают с T-CON: если полосы не стоят на месте, а дрожат, плывут снизу вверх или мерцают в такт, — это чаще питание, пульсации из-за подсевших конденсаторов, и ремонт блока питания обойдётся в 2000–6000 рублей. Отличить просто по поведению: неисправность T-CON даёт стабильную геометричную картину, а питание — «живую», плывущую. Точный диагноз ставится по тестовым заливкам и замерам, но в обоих случаях речь идёт о нескольких тысячах рублей, а не о матрице за пятнадцать и выше. Так что горизонтальные полосы — это, как правило, вполне ремонтопригодная и не самая дорогая история.

Полосы появляются только через приставку, а телеканалы идут чисто. Телевизор исправен?

Практически наверняка да, телевизор в порядке, и ремонт вам не нужен. Логика простая: полосы, вызванные неисправностью панели, шлейфа или T-CON, физически не могут исчезать при смене источника — они лежат поверх любого изображения, включая собственное меню телевизора. Раз на эфирных каналах картинка чистая, значит весь тракт вывода изображения исправен. Причина в цепочке приставка — кабель — вход. Что проверить по порядку. Первое и самое частое — HDMI-кабель: дешёвые, длинные или перебитые кабели дают полосы, «снег», выпадения кадров, потому что видеосигнал очень чувствителен к потерям. Замените кабель на заведомо рабочий, это решает большинство случаев. Второе — попробуйте другой HDMI-разъём телевизора: сам разъём мог разболтаться или окислиться, и тогда ремонт разъёма стоит 2000–4500 рублей, но это всё равно не про экран. Третье — настройки разрешения и частоты на приставке: выставленный вручную неподходящий режим даёт искажения, верните автоматический. Четвёртое — сама приставка: подключите её к другому телевизору, если есть возможность, так вы точно определите виновника. В девяти случаях из десяти это решается кабелем или настройкой без всякого мастера, а если нужна помощь с подключением и настройкой источников, такая работа стоит от 1500 рублей.

Можно ли самому надавить или прогреть экран, чтобы полоса ушла? В интернете советуют.

Категорически нет, и я бы назвал это самым вредным советом, который гуляет по сети на тему телевизоров. Объясню механику, чтобы было понятно, почему. Матрица — это очень тонкое стекло со слоями плёнок и жидких кристаллов между ними. Она не рассчитана вообще ни на какое давление: нажатие пальцем, а тем более простукивание, создаёт локальную деформацию, от которой появляются растекающиеся пятна, новые полосы или трещина в слое. Причём эффект часто не мгновенный — человек надавил, полоса на секунду мигнула и «ушла», он решил, что помогло, а через день на этом месте расплывается тёмное пятно. Ремонта такое повреждение уже не имеет: только замена панели от 15000 рублей, что почти всегда нецелесообразно. С прогревом феном ситуация не лучше: локальный перегрев выжигает как раз те дорожки на матрице, из-за сохранности которых ремонт шлейфа вообще возможен. То есть человек своими руками закрывает окно дешёвого ремонта. Логика «прогрел — заработало» иногда даёт краткий эффект, потому что расширившийся металл на секунду восстанавливает контакт, но цена этого фокуса — необратимо испорченная панель. Правильное действие ровно одно: не трогать экран физически и вызвать диагностику. Пока повреждён шлейф, это 3000–7000 рублей и полностью исправный телевизор после ремонта.

Полос становится больше — было две, стало пять. Насколько срочно это чинить?

Это как раз тот случай, когда я говорю клиенту прямо: тянуть здесь дороже всего, и вот почему. Прогрессирующая картина — когда полос становится больше, они шире или меняются от нагрева — означает, что идёт процесс, а не просто зафиксировался дефект. Чаще всего это подгорающий контакт в шлейфе матрицы: при каждом включении он греется, окисление растёт, теряются новые линии, отсюда и новые полосы. Пока повреждён только шлейф, ситуация полностью поправима — замена стоит 3000–7000 рублей, и телевизор работает дальше как ни в чём не бывало. Проблема в том, чем это заканчивается. Перегретый контакт со временем выжигает дорожки уже на самой матрице, в зоне, которая не подлежит восстановлению. И в этот момент ремонтировать становится нечего: шлейф-то поменять можно, но панель уже повреждена, и остаётся только замена матрицы от 15000 рублей, которая по цене подбирается к половине стоимости нового телевизора и обычно не окупается. То есть срочность здесь измеряется не удобством просмотра, а тем, успеете ли вы попасть в окно дешёвого ремонта. Мой совет: с растущими полосами не откладывайте диагностику на «после отпуска» — она бесплатная, и разница между вариантами исчисляется десятками тысяч.

А если всё-таки матрица — есть смысл менять или проще купить новый телевизор?

Отвечу честно, даже если это не в интересах продажи ремонта: в подавляющем большинстве случаев замена матрицы не оправдана, и я говорю об этом клиентам до работ, а не после. Считайте сами. Матрица — самая дорогая часть телевизора, её замена начинается от 15000 рублей, а с учётом доставки крупногабаритной хрупкой панели и работы по разборке-сборке сумма нередко подбирается к половине цены аналогичного нового телевизора, а на бюджетных моделях и превышает её. Плюс нюанс, о котором редко говорят: панель нужно найти именно под вашу модель, и на технику старше нескольких лет это отдельная задача. Мой рабочий принцип простой: если ремонт выходит дороже примерно половины стоимости сопоставимого нового телевизора, я обязан вам это сказать и порекомендовать замену аппарата. При диагнозе «матрица» так выходит почти всегда. Но — и это ключевое — прежде чем принимать такое решение, нужно убедиться, что дело действительно в панели. По моей практике полосы в большинстве случаев вызваны шлейфом за 3000–7000 рублей, T-CON за 2500–7000 или питанием за 2000–6000, и все три узла дают внешне похожую картину. Поэтому не соглашайтесь на приговор «нужна матрица» без проверки этих трёх узлов: диагностика бесплатная, и очень часто телевизор, который владелец уже мысленно списал, оживает за несколько тысяч.
