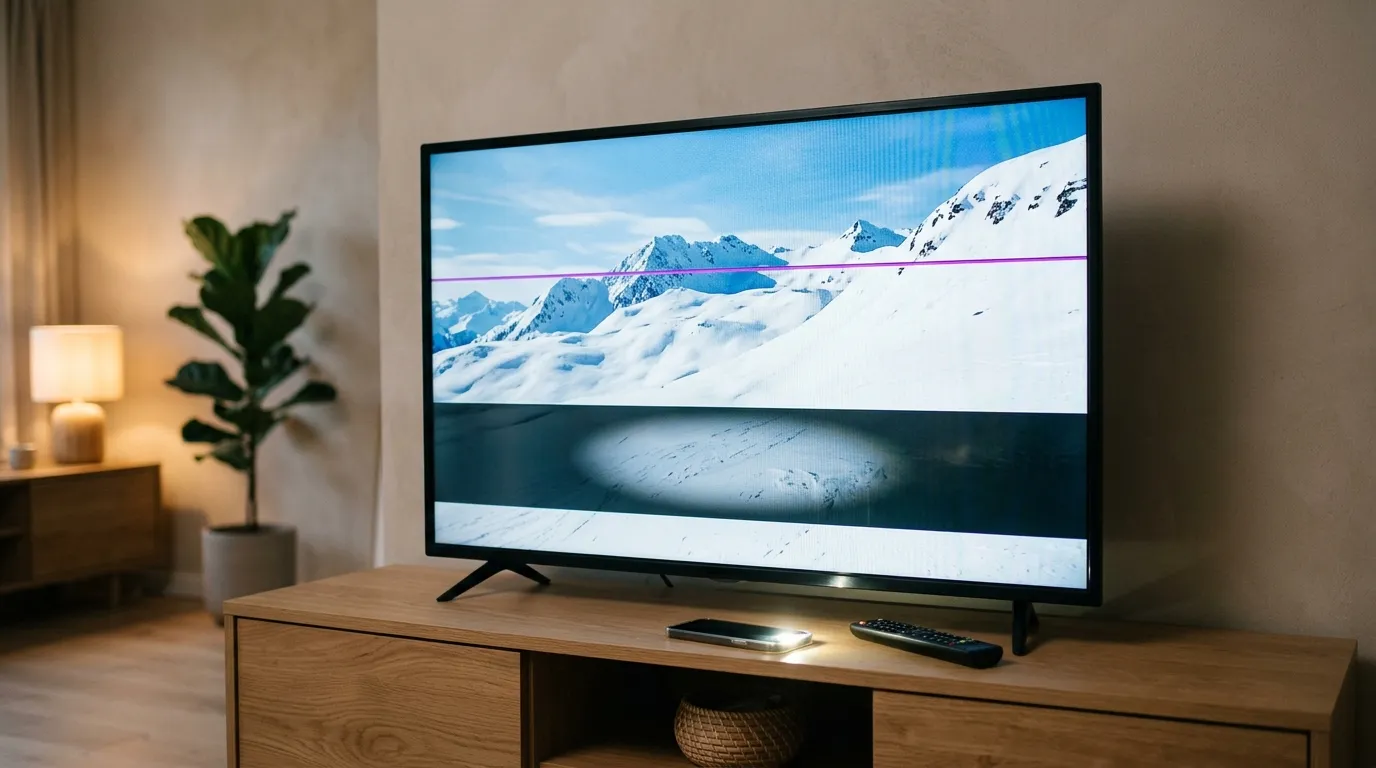

Горизонтальная полоса на экране телевизора — тревожный симптом, но не всегда приговор. Полоса может быть тонкой цветной линией через весь экран, широкой тёмной зоной поперёк кадра, полосой с искажённым или повторяющимся изображением, медленно ползущей волной. За каждым вариантом стоит своя причина: матрица, тайминг-контроллер, шлейфы, подсветка или вовсе помехи в сигнале. Часть из них ремонтируется недорого, часть — нет. Разберём, как по виду полосы и двум простым тестам понять, где неисправность, что можно сделать самому и сколько стоит ремонт. Ремонт мы выполняем для ЖК-телевизоров с диагональю от 40 до 55 дюймов.
Сделайте два теста. Первый — откройте меню телевизора: если полоса видна и поверх меню, причина внутри телевизора, а не в антенне или приставке. Второй — если полоса тёмная и широкая, посветите на неё фонариком телефона вплотную под углом: если в луче видно изображение, не горит часть подсветки, и это ремонтируется. Если полоса тонкая, цветная и неподвижная на любом источнике, вероятнее матрица или её шлейфы — тогда нужна диагностика.
Какая полоса и что она значит
| Как выглядит полоса | Вероятная причина | Ремонт и стоимость |
|---|---|---|
| Широкая тёмная зона, под фонариком изображение видно | Не горит лента подсветки | Замена подсветки от 2 500 до 3 500 ₽ по диагонали |
| Тонкая цветная или белая линия, неподвижная, во всю ширину | Матрица или шлейф строк | Шлейф — после диагностики; матрицу не ремонтируем |
| Полоса с повтором или сдвигом части кадра, появляется после прогрева | Тайминг-контроллер | T-Con от 2 500 ₽ |
| Половина экрана выше или ниже линии с искажёнными цветами | Тайминг-контроллер, шлейфы | T-Con от 2 500 ₽ |
| Медленно ползущие полосы, только на телеканалах | Помехи в сигнале, контур заземления | Бесплатно: отключить подключённую технику |
| Полоса появилась после удара или давления на экран | Повреждение матрицы или её шлейфов | Диагностика; матрицу не ремонтируем |
Тёмная широкая полоса — подсветка
В большинстве телевизоров с прямой подсветкой светодиоды стоят на горизонтальных лентах. Если одна лента перестаёт светить — выгорел светодиод в её цепочке или отошёл разъём, — над ней на экране появляется тёмная горизонтальная зона. Изображение там есть, просто его не подсвечивает. Это легко проверить фонариком. У телевизоров с торцевой подсветкой ленты стоят по краям, и при их отказе темнеет нижняя или верхняя часть экрана.
Ленты меняют комплектом: остальные светодиоды из той же партии изношены почти так же и скоро последуют за первыми. Стоимость замены подсветки зависит от диагонали:
- экран 40 дюймов — от 2 500 ₽;
- экран 42–43 дюйма — от 2 500 ₽;
- экран 50 дюймов — от 3 000 ₽;
- экран 55 дюймов — от 3 500 ₽.
Цены указаны за работу, ленты оплачиваются отдельно. Если над выгоревшей лентой потемнели или покоробились слои экрана, меняют и рассеиватель — от 1 500 ₽. Если не горит вся подсветка, а не одна зона, чаще виноват драйвер — его ремонт стоит от 2 000 ₽.
Тонкая линия — матрица или шлейфы
Матрица управляется по строкам и столбцам, как огромная таблица из миллионов ячеек. Горизонтальными линиями управляют микросхемы, расположенные на шлейфах по боковым краям матрицы. Если одна из выходных линий такой микросхемы повреждена или нарушен контакт шлейфа на кромке стекла, на экране появляется тонкая горизонтальная линия — цветная, белая или чёрная, неподвижная, через всю ширину. Она видна на любом источнике и поверх меню.
Если причина в контакте шлейфа на плате, например после удара или перевозки, иногда контакт можно восстановить — стоимость определяется после диагностики. Если повреждены микросхемы на шлейфе, приклеенном к стеклу, или дорожки на самой матрице, это дефект матрицы. Матрицу мы не ремонтируем и не меняем: её стоимость сопоставима с новым телевизором, и мастер скажет об этом прямо. Важно: такие линии иногда появляются после давления на экран — от неправильного крепления кронштейна, длинных винтов или протирания экрана с нажимом.
Полоса с искажённым кадром — тайминг-контроллер
Тайминг-контроллер — плата, которая раскладывает изображение по строкам и столбцам матрицы. При его неисправности полосы обычно сопровождаются другими искажениями: часть кадра повторяется, сдвигается, окрашивается в неестественные цвета, появляется рябь. Дефект часто зависит от прогрева: на холодную телевизор показывает нормально, через полчаса появляются полосы. Ремонт или замена T-Con — от 2 500 ₽. Если при неисправном T-Con на экране тонкая линия, после его ремонта она исчезает; если остаётся — дело в матрице.
Что проверить самому
Тест с меню
Откройте меню телевизора или встроенный тест изображения, если он есть в настройках поддержки. Меню телевизор рисует сам. Если полоса видна поверх меню, неисправность в телевизоре. Если на меню полосы нет, а на канале или от приставки есть, причина в сигнале или источнике. Встроенный тест изображения, если он есть, особенно удобен: он выводит картинку прямо с платы телевизора, без участия источников, и сразу показывает, связана ли полоса с телевизором.
Тест фонариком
Если полоса тёмная, посветите на неё фонариком телефона вплотную под углом. Видно изображение — значит, не горит подсветка в этой зоне. Не видно — проблема в матрице, шлейфах или тайминг-контроллере.
Ползущие полосы на каналах
Медленно движущиеся по экрану горизонтальные полосы, которые есть только на телеканалах, обычно связаны не с поломкой, а с помехами. Частый случай — контур заземления: к телевизору одновременно подключены кабельное ТВ и саундбар, компьютер или ресивер, и по оплётке антенного кабеля течёт ток помехи. Отключите технику по очереди. Если полосы пропали, телевизор исправен.
Полоса только от одного источника
Если полоса есть только на картинке от приставки, консоли или компьютера, а меню и встроенные приложения чистые, телевизор исправен. Причина может быть в повреждённом кабеле HDMI, неподходящем разрешении или частоте на источнике, неисправности самой приставки или в видеофайле. Попробуйте другой кабель и другой вход, выставьте на источнике автоматическое разрешение. Замена кабеля мастером стоит от 1 500 ₽.
Полоса то появляется, то пропадает
Если полоса появляется и исчезает сама, меняется при лёгком касании рамки или при постукивании по корпусу, почти наверняка нарушен контакт: шлейфа между тайминг-контроллером и матрицей, разъёма на плате, пайки. Не стучите по телевизору: каждый удар расшатывает контакт сильнее и может повредить матрицу. Нарушенный контакт мастер восстанавливает при вскрытии.
Давление на экран
Если полоса появилась после установки на кронштейн, проверьте длину винтов и равномерность затяжки: длинные винты могут давить на слои экрана изнутри. Ослабьте крепление и посмотрите, изменилась ли картина. Никогда не нажимайте на экран, пытаясь «вправить» полосу.
Чем горизонтальная полоса отличается от вертикальной
Причины горизонтальных и вертикальных полос похожи, но есть важное отличие. У телевизоров с прямой подсветкой ленты обычно горизонтальные, поэтому широкая тёмная горизонтальная зона чаще всего означает отказ одной ленты — и это хорошо ремонтируется. Тонкие линии в обоих направлениях связаны с управлением матрицей: вертикальными линиями управляют шлейфы сверху или снизу, горизонтальными — по бокам. Если тонкая полоса появилась одновременно с другими искажениями и зависит от прогрева, шанс, что дело в тайминг-контроллере, выше.
Можно ли смотреть с полосой
Если полоса не мешает и не растёт, телевизором можно пользоваться, но стоит понимать, что будет дальше. Тёмная полоса от подсветки со временем расширяется: соседние светодиоды изношены так же и гаснут следом. Полоса от тайминг-контроллера часто становится заметнее и сопровождается новыми искажениями. Тонкая линия от матрицы обычно остаётся такой же, но иногда к ней добавляются новые. Если полосы появились после давления на экран, продолжение давления их умножает. Поэтому лучше хотя бы провести диагностику и понять, ремонтопригодна ли неисправность, — особенно если это подсветка или плата, ремонт которых недорог.
Что включает ремонт
- Тест с меню, встроенный тест изображения и проверка разных источников.
- Тест фонариком для тёмных полос.
- Вскрытие задней крышки, проверка тайминг-контроллера и шлейфов.
- Проверка лент подсветки и драйвера.
- Честная оценка: ремонтопригодно ли, или повреждена матрица.
- Согласование стоимости, ремонт и проверка на тестовых картинках.
Подробнее обо всех видах работ — на странице ремонт телевизоров.
Стоимость ремонта
| Работа | Стоимость |
|---|---|
| Перепрошивка ПО | от 1 500 ₽ |
| Рассеиватель подсветки, замена | от 1 500 ₽ |
| Инвертор подсветки, ремонт или замена | от 2 000 ₽ |
| Тайминг-контроллер T-Con, ремонт или замена | от 2 500 ₽ |
| Замена подсветки, 40 и 42–43 дюйма | от 2 500 ₽ |
| Замена подсветки, 50 дюймов | от 3 000 ₽ |
| Замена подсветки, 55 дюймов | от 3 500 ₽ |
| Восстановление контакта шлейфов | после диагностики |
Все цены — стоимость работы без запчастей, в формате «от». Итоговую сумму мастер называет после диагностики и до начала работ. Если ремонт вместе с запчастями выходит дороже примерно половины цены аналогичного нового телевизора, мастер обязан сказать об этом заранее.
Чего нельзя делать
- Не нажимайте на экран и не стучите по рамке, пытаясь убрать полосу.
- Не протирайте экран с нажимом и не используйте спиртовые средства.
- Не затягивайте винты кронштейна с чрезмерным усилием и не используйте слишком длинные винты.
- Не вскрывайте корпус и не трогайте шлейфы сами. Конденсаторы блока питания сохраняют опасный заряд даже после отключения от сети — здесь главное не цена, а безопасность.
- Не прогревайте плату феном по видеороликам — это повреждает тайминг-контроллер и шлейфы.
