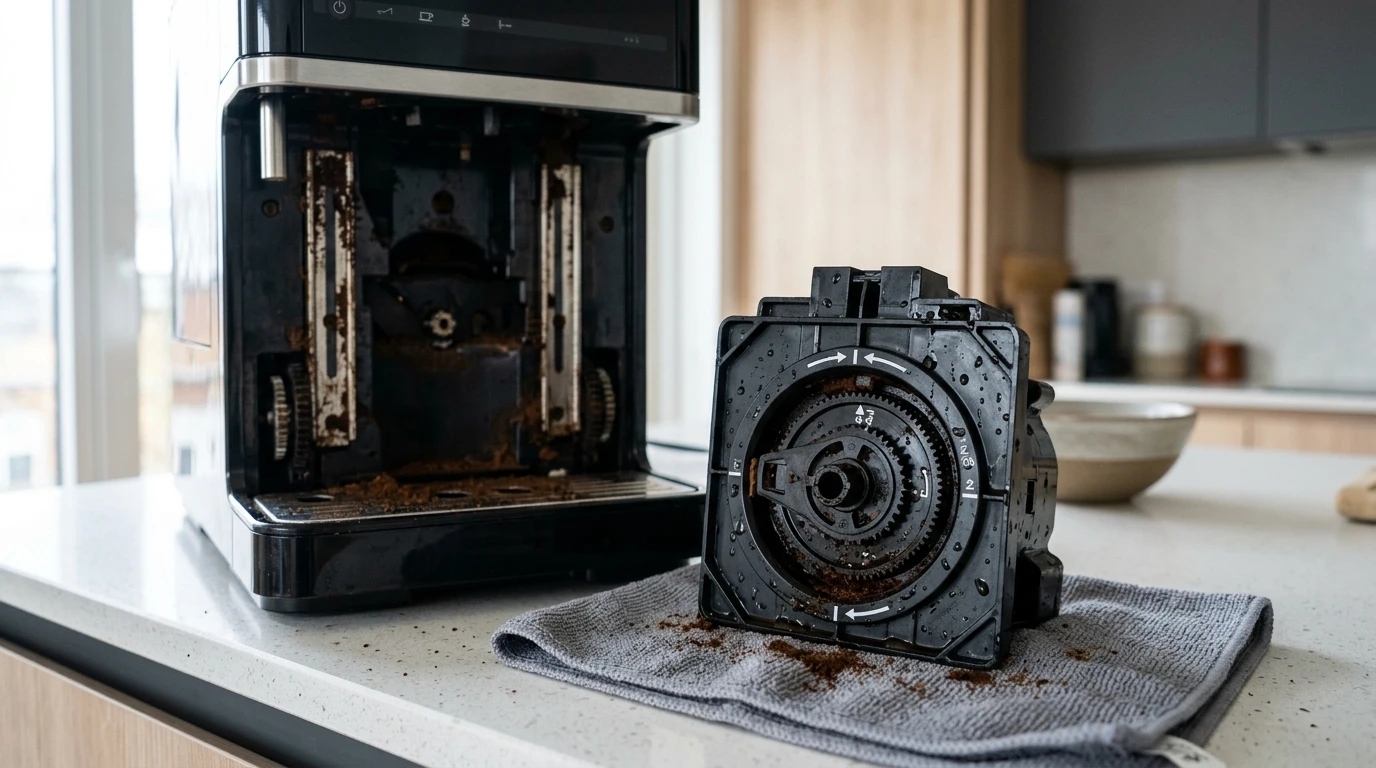

Узел не заходит на место: какие три положения должны совпасть, что делать и цены

Заварочный узел не имеет свободного хода при установке: он либо совпадает с посадочным местом и заходит сам, практически без усилия, либо не совпадает и упирается. Третьего варианта нет, и это важно понять сразу, потому что инстинктивное «надавлю посильнее» здесь ломает именно то, что ещё цело. Совпасть должны три вещи: положение механизма внутри самого блока, положение привода внутри машины и чистота посадочного места. Разберём каждое. Работы по узлу стоят от 3 390 ₽, управление и программа — от 3 500 ₽, но до них дело доходит редко.

Ориентир, который стоит запомнить: правильно подготовленный блок заходит одной рукой и фиксируется мягким щелчком. Если вы упираетесь, перехватываете поудобнее и давите корпусом — вы не устанавливаете узел, а ломаете его посадочные уши и направляющие. Сопротивление при установке всегда означает несовпадение, и никогда — что нужно приложить больше силы.

Три положения, которые должны совпасть

Механизм внутри блока

У заварочного узла есть подвижная часть — каретка с поршнем, которая при работе идёт вверх-вниз. Она должна стоять в исходной позиции, и именно её чаще всего сбивают: при мытье, когда блок кладут набок или случайно проворачивают, при попытке «проверить, как он двигается». На корпусе большинства узлов есть метки или стрелки, которые в исходном положении совпадают; на части моделей есть рычажок или колёсико, которое доводят до фиксации. Двигать механизм нужно мягко, до упора, без инструмента.

Привод внутри машины

Ответная часть тоже имеет позицию приёма. Если цикл был оборван — машину выключили посреди приготовления, выдернули вилку, она зависла, — привод остался в промежуточной точке и физически не примет блок. Решение простое: закройте дверцу без узла, включите машину и дайте ей пройти инициализацию, а затем обесточьте и вставляйте. Большинство приборов при старте приводят механизм в исходное положение автоматически.

Чистое и сухое посадочное место

Спрессованная кофейная гуща в нише, влажный после мытья блок, остатки жмыха на направляющих — всё это добавляет те самые миллиметры, из-за которых узел не доходит до фиксации. Посадочное место протирают сухой салфеткой, а сам блок перед установкой полностью просушивают.

Что происходит на практике

Порядок установки, который работает

1. Просушите блок. После промывки тёплой водой дайте ему полностью высохнуть: влага увеличивает трение и мешает фиксации.
2. Верните механизм в исходную позицию. Совместите метки на корпусе узла или доведите рычажок до фиксации мягким движением, без инструмента и без усилия.
3. Приведите в порядок машину. Закройте дверцу без узла, включите прибор, дождитесь окончания инициализации, затем выключите и обесточьте.
4. Очистите посадочное место. Сухой салфеткой уберите прессованную гущу с направляющих и со дна ниши.
5. Вставьте узел ровно. Без перекоса, по направляющим, одним движением: правильно подготовленный блок заходит сам и фиксируется щелчком.
6. Соберите остальное. Поддон и контейнер для жмыха до упора, дверца плотно закрыта — только после этого включайте машину.
7. Проверьте результат на чашке. Сварите кофе и посмотрите на жмых: плотная сухая шайба означает, что узел сел правильно и работает как надо.

Блок просушили, метки совместили, машине дали пройти инициализацию, нишу протёрли, вставляете ровно и без перекоса — а узел всё равно упирается или не фиксируется? Значит, совпадение нарушено физически: деформированный после мойки пластик, разбухшие уплотнения и сорванный привод выглядят одинаково и проверяются только на разборке.

Работаем по всей России с 2005 года. Бесплатная диагностика: мастер проверит геометрию блока и целостность посадочных ушей, оценит состояние уплотнений и направляющих, приведёт привод в позицию приёма и проверит его шестерни, очистит посадочное место, прозвонит концевые датчики узла и дверцы, проверит корректность распознавания блока машиной. Причину и стоимость вы узнаете до начала работ. Гарантия на работы — 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Технические причины: что показывает осмотр

Когда все три положения выставлены, а узел не садится, остаётся четыре группы. Работы по узлу стоят от 3 390 ₽, управление и программа — от 3 500 ₽.

Рассинхронизация механизма и привода — от 3 390 ₽

Эта группа требует внимания в первую очередь, потому что именно здесь неудачные попытки установки превращают одну неисправность в две.

Самый частый технический случай. Привод не встаёт в позицию приёма, потому что изношены или сорваны зубья шестерён, заклинил редуктор, подсел мотор. Машина при этом может щёлкать при включении и повторять попытки, а блок упирается на одном и том же месте. Важная деталь: продолжать вставлять узел силой в таком состоянии особенно вредно — вы добиваете уже повреждённые шестерни. Неисправен привод заварочного устройства и не работает заварочное устройство — по 3 390 ₽ за позицию.

Деформация блока — от 3 390 ₽

Пластик узла ведёт после мытья в посудомоечной машине или горячей водой с моющим средством: стенки теряют геометрию на доли миллиметра, и этого достаточно, чтобы блок перестал входить в направляющие. Тот же результат даёт падение узла на пол и трещины посадочных ушей после попыток вставить его с нажимом. Ремонту такая деформация не подлежит — узел меняют, стоимость детали зависит от модели и называется после осмотра.

Уплотнения и направляющие — от 3 390 ₽

Уплотнительные кольца со временем разбухают, теряют эластичность и начинают закусывать при установке; направляющие зарастают спрессованной гущей, которую домашняя салфетка не снимает. Блок в этом случае входит частично и стопорится в одной и той же точке. На разборке узел промывают полностью, с доступом к внутренним поверхностям. Загрязнён заварочный блок — от 3 390 ₽.

Датчики и распознавание — от 3 390 ₽

Отдельная ситуация: блок физически встал и зафиксировался, а машина его не видит и требует установить узел. Здесь вопрос к концевому датчику, который подтверждает наличие блока и закрытую дверцу, реже — к программе. Неисправен концевой датчик — от 3 390 ₽, модуль управления и сбой программного обеспечения — от 3 500 ₽.

Что путают чаще всего

• «Блок сломался» вместо провёрнутого механизма. Каретка, сбитая при мытье, делает установку физически невозможной.
• «Не подходит деталь» вместо промежуточной позиции привода. Машина, оборвавшая цикл, не примет даже родной узел.
• «Не фиксируется» вместо гущи в нише. Пара миллиметров спрессованного кофе не даёт защёлке сработать.

Что включает ремонт

Профессиональный ремонт кофемашины по этому симптому начинается с выставления узлов, а не с замены деталей:

1. Приведение привода в позицию приёма. Штатным способом, без повреждения шестерён и направляющих.
2. Проверка механизма блока. Ход каретки, положение поршня, состояние возвратных элементов.
3. Оценка геометрии узла. Деформация стенок, трещины посадочных ушей, износ направляющих.
4. Чистка узла и посадочного места. Спрессованная гуща, сетки, зазоры, уплотнения.
5. Проверка датчиков. Распознавание установленного блока и закрытой дверцы.
6. Контрольная сборка и циклы. Несколько снятий и установок подряд плюс приготовление с оценкой жмыха.

Оговорка, которую мы проговариваем честно: на адресе возможно локальное устранение неисправности, а полноценный ремонт, полное техническое обслуживание, внутренняя и внешняя чистка и проверка отделом контроля качества выполняются в сервисном центре. Привод с сорванными шестернями и деформированный узел обслуживают именно там.

Сколько стоит

Все суммы — работа без стоимости запчастей, в формате «от»; итог называется после диагностики. Если работа вместе с запчастью выходит дороже примерно половины цены сопоставимой новой машины, мастер обязан сказать об этом до начала ремонта.

Сумма за работу почти не зависит от диагноза. Зависит она от другого: понадобится ли новый заварочный блок, а это как раз тот случай, когда исход определяют не годы эксплуатации, а несколько минут у открытой сервисной дверцы.

Прайс посмотрели — а узел вы уже несколько раз «дожимали» ладонью и подстукивали, чтобы сел? Пока дело в положении механизма, вопрос решается бесплатно или одной работой от 3 390 ₽. Треснувшие посадочные уши — это стоимость нового блока плюс работа, а сорванный привод добавит ещё 3 390 ₽.

Разница набегает за считаные минуты. Узел рассчитан на установку без усилия: направляющие и посадочные уши сделаны из тонкого пластика и держат только вес самого блока. Когда вы дожимаете его в несовпадающее положение, микротрещины появляются сразу, а проявляются позже — узел перестаёт держать давление, вода идёт мимо таблетки, жмых становится мокрым и рыхлым, кофе водянистым. Параллельно страдает привод: он пытается работать с неправильно установленным блоком и сминает зубья. Пока ничего не сломано, всё решается выставлением положений и чисткой. Работаем по всей России с 2005 года. Стоимость мастер называет до начала работ, гарантия на работы — 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Дожимать узел ладонью, коленом или подстукивать его. Посадочные уши и направляющие трескаются сразу, а видно это становится позже.
• Проворачивать механизм блока инструментом. Каретку доводят до исходной позиции мягко и руками, иначе срывается возвратный механизм.
• Вставлять влажный блок сразу после мытья. Влага увеличивает трение, и узел не доходит до фиксации.
• Мыть узел в посудомойке или горячей водой с моющим средством. Пластик ведёт, и блок перестаёт совпадать с направляющими навсегда.
• Ставить неоригинальный блок наугад. Узлы различаются по посадке и версиям; несовместимая деталь не встанет и повредит привод.
• Продолжать попытки, если машина щёлкает и откатывается. Это признак повреждённого привода, и каждая установка добивает шестерни.

Эксперт отвечает на ваши вопросы

Морозов Игорь Валерьевич

Руководитель направления «Ремонт кофемашин». 13 лет в сервисе мелкой бытовой техники, 6 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество ремонта и профилактики. Знает все типы машин — рожковые, автоматические, капсульные, профессиональные. Консультирует по сложным случаям: декальцинация, чистка термоблоков, замена помп и керамических жерновов.

Блок упирается и не входит. Как понять, что именно не совпало?

Смотрите, на каком этапе он останавливается. Если узел не входит вообще, упираясь с первых сантиметров, почти всегда сбит его собственный механизм: подвижная каретка стоит не в исходной позиции. Посмотрите на корпус блока — у большинства моделей там есть метки или стрелки, которые в правильном положении совпадают, а на части узлов предусмотрен рычажок или колёсико, доводимое до фиксации. Верните механизм мягко, руками, без инструмента. Если блок заходит наполовину и стопорится, дело чаще в машине: привод остался в промежуточной точке после оборванного цикла. Закройте дверцу без узла, включите прибор, дайте ему пройти инициализацию с характерными щелчками, затем выключите и попробуйте снова. Если входит, но не фиксируется щелчком, ищите механическую помеху: прессованную гущу в нише, влажный после мытья блок, перекос при установке. И главное: ни на одном из этапов не давите — правильно подготовленный узел заходит одной рукой.

Как правильно вернуть механизм блока в исходное положение?

Общий принцип одинаков для всех конструкций, различаются только детали, поэтому сверьтесь с инструкцией к своей модели. Положите узел на стол на ровную поверхность, сухим и чистым. Найдите на корпусе ориентиры — это либо две метки, либо стрелка и риска, либо окошко, в котором видно положение каретки. Мягко доведите подвижную часть до совпадения ориентиров: на одних моделях это поворот рычажка до щелчка, на других лёгкое нажатие на каретку до упора, на третьих поворот колёсика. Усилие при этом минимальное — если нужно давить, значит вы двигаете не то или узел закис и требует промывки. Инструмент не применяйте вообще: возвратный механизм тонкий, и отвёртка срывает его за одно движение. После выставления убедитесь, что каретка не проворачивается обратно сама, и вставляйте блок в машину ровно, по направляющим. Если механизм не держится в исходной позиции или ходит с усилием, это уже поломка узла: работа от 3 390 ₽.

Помыл узел в посудомойке, и теперь он не встаёт. Это лечится?

Часто нет, и об этом лучше знать заранее. В посудомоечной машине сочетаются температура под шестьдесят градусов и выше, щелочная химия и длительный цикл. Тонкостенный пластик заварочного узла от этого ведёт: стенки уходят от геометрии на доли миллиметра, направляющие перестают совпадать, а уплотнения теряют эластичность и разбухают. Внешне блок выглядит целым, но в машину больше не заходит или не фиксируется. Что можно попробовать: дать узлу полностью высохнуть — иногда после сушки геометрия частично возвращается и блок садится; убедиться, что механизм в исходной позиции; очистить посадочное место. Если после этого узел по-прежнему не встаёт, деформация необратима, и блок меняют: стоимость детали зависит от модели и называется после осмотра, работа — от 3 390 ₽. На будущее правило простое: только тёплая проточная вода, без моющих средств и без посудомойки, с полной просушкой. Заводская смазка и геометрия пластика этого требуют.

Блок встал и защёлкнулся, но машина пишет, что его нет. Почему?

Значит, физически узел на месте, а подтверждения от датчика машина не получает. Начните с простого. Выньте блок и вставьте заново, ровно, до отчётливого щелчка: неполная посадка на пару миллиметров — самая частая причина, и виновата обычно прессованная гуща в нише или влага. Плотно закройте сервисную дверцу: у многих моделей её положение контролирует отдельный датчик, и при неплотном закрытии машина считает, что доступ открыт. Поставьте на место поддон и контейнер для жмыха до упора — перекос любого из них мешает узлу сесть до конца. Обесточьте прибор на 15–30 минут и включите снова. Если сообщение осталось, речь о концевом датчике узла или дверцы — работа от 3 390 ₽, реже о программе, от 3 500 ₽. Чего делать не стоит: подкладывать что-то под блок, чтобы датчик сработал, и заклеивать его. Так вы отключаете защиту, которая не даёт машине запустить цикл с неправильно стоящим узлом.

Можно ли купить новый блок самому и поставить, если старый не лезет?

Технически да, узел съёмный, и при исправном приводе он ставится без инструмента. Но прежде чем покупать деталь, я бы убедился, что виноват именно блок. По нашей практике до замены доходит меньшинство случаев: гораздо чаще дело в положении механизма, в промежуточной позиции привода или в прессованной гуще. Если купить новый узел, а причина была в приводе, он не встанет точно так же, и деньги уйдут впустую. Второй риск — совместимость: заварочные блоки различаются по посадке, высоте и версиям даже внутри одной линейки, и деталь, подобранная по фотографии, часто не подходит или подходит с натягом, а натяг при установке ломает привод. Поэтому порядок такой: сначала диагностика с проверкой привода и геометрии старого узла, затем подбор детали по модели и серийному номеру, потом установка и контрольные циклы. Работа стоит от 3 390 ₽, стоимость блока называется после осмотра, и если сумма подбирается к половине цены новой машины, мастер скажет об этом заранее.

Как мыть и ставить узел, чтобы эта проблема не возвращалась?

Режим простой и занимает пять минут в неделю. Снимайте блок только после корректно завершённого цикла, когда машина сама его припарковала. Промывайте тёплой проточной водой без моющих средств, уделяя внимание сеткам и направляющим, не разбирайте узел на части и не крутите его механизм «чтобы посмотреть». Стряхните воду, положите блок на полотенце и дайте высохнуть — влажный узел заходит хуже и быстрее закисает. Пока он сохнет, протрите посадочное место в машине сухой салфеткой и уберите прессованную гущу с направляющих. Перед установкой проверьте, что каретка в исходной позиции по меткам. Вставляйте ровно, одним движением, до щелчка, затем ставьте поддон и контейнер и закрывайте дверцу. Раз в месяц полезно осмотреть уплотнения: потерявшие эластичность кольца — ранний сигнал. И самое главное правило, которое экономит больше всего: никогда не дожимайте узел. Если он не идёт, значит что-то не совпало, и это решается выставлением, а не силой.
