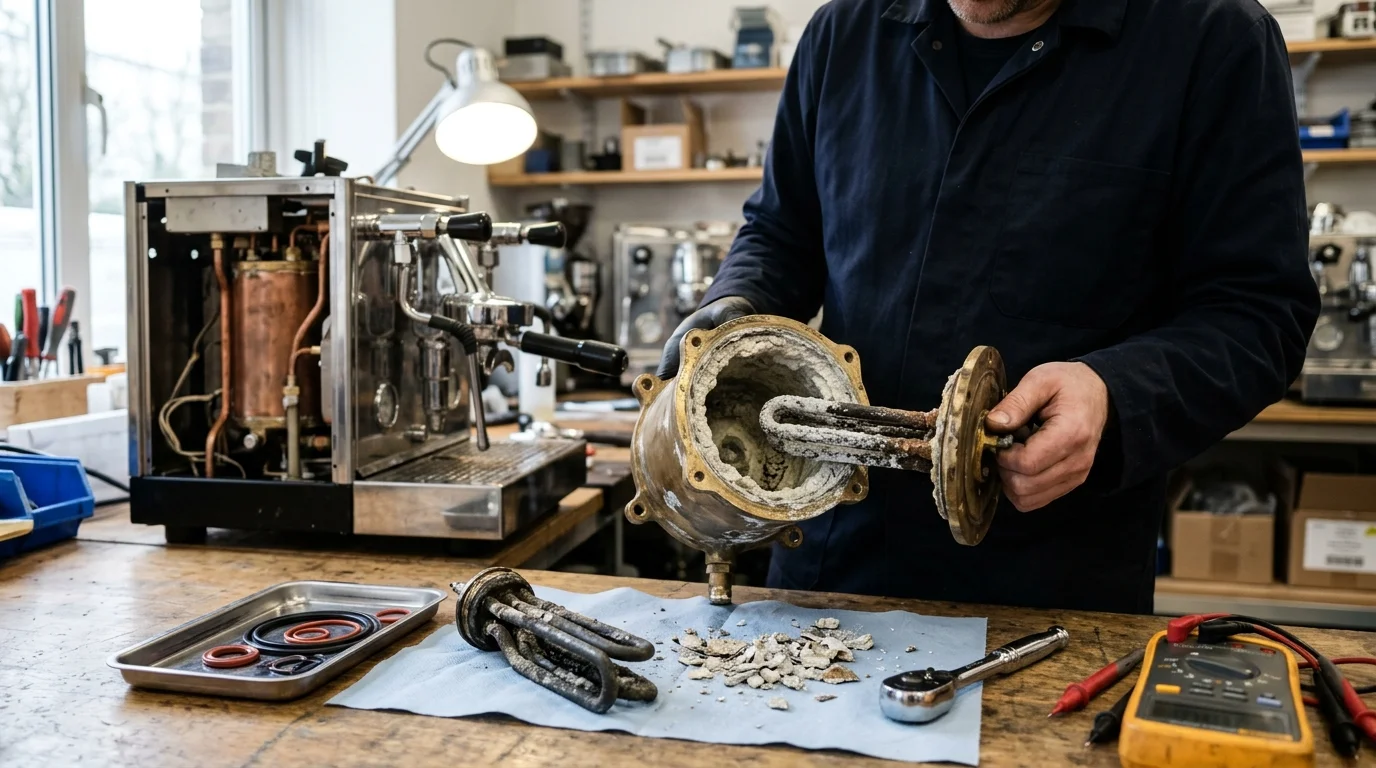

Бойлер или термоблок: чем отличается нагрев в кофемашинах и что в нём чинят

Машина перестала греть воду, долго набирает пар, подтекает снизу или выбивает автомат при включении нагрева. Если у вашей кофемашины вместо проточного термоблока стоит бойлер, все эти симптомы чаще всего объясняются накипью, прокладками или нагревательным элементом внутри него. Хорошая новость в том, что бойлер, в отличие от многих других узлов, нередко ремонтируют, а не меняют целиком. Разберём, чем бойлер отличается от термоблока, по каким признакам он выходит из строя, что проверяют перед ремонтом и сколько стоят работы.

Главное, что стоит знать до ремонта: большинство проблем с бойлером начинается с накипи. Известковый слой работает как теплоизоляция: вода греется медленнее, металл раскаляется сильнее, страдают прокладки и нагревательный элемент, а термопредохранитель срабатывает всё чаще. Поэтому ремонт почти всегда включает чистку от накипи, а не только замену детали. И второе: симптомы бойлера легко спутать с неисправным датчиком температуры или засором в контуре, поэтому сначала измеряют, а потом разбирают.

Бойлер или термоблок: в чём разница

Нагрев в кофемашинах устроен двумя основными способами, и от этого зависит и поведение машины, и ремонт.

• Термоблок — проточный нагреватель: металлический корпус с каналами, где вода нагревается на лету. Он быстро выходит на температуру, воды в нём почти нет. Стоит в большинстве бытовых автоматов.
• Бойлер — накопительный нагреватель: ёмкость с водой и нагревательным элементом, которая держит запас горячей воды или пара. Дольше прогревается, зато стабильнее по температуре и лучше держит пар. Встречается в рожковых машинах, в профессиональной и офисной технике, а также как отдельный паровой контур у части автоматов.

Практическая разница для владельца в том, что бойлер разборный: у него есть фланец с прокладкой, нагревательный элемент, датчики и предохранительный клапан, и эти детали меняются по отдельности. Термоблок чаще меняют целиком. Поэтому ремонт бойлера обычно обходится дешевле, а его чистка от накипи с разборкой действительно возвращает машине прежнюю работу.

Из чего состоит бойлер

• Корпус. Металлическая ёмкость, чаще из латуни или нержавеющей стали.
• Нагревательный элемент. ТЭН внутри корпуса или на его стенке, у разборных бойлеров он крепится на фланце и меняется отдельно.
• Прокладки и уплотнения. По фланцу и на штуцерах: именно они чаще всего дают течь.
• Датчики и защита. Термодатчик или термостат, термопредохранитель, у части машин — предохранительный клапан на избыточное давление.
• Датчик уровня. У бойлеров с автоматическим доливом воды, в основном в профессиональной технике.

Признаки неисправности бойлера

Если машина выбивает автомат или УЗО, из корпуса идёт пар, чувствуется запах гари или под машиной вода, выньте вилку из розетки и не включайте машину до диагностики: главное здесь не цена, а безопасность. Остальные признаки:

• Нет нагрева совсем: вода остаётся холодной, машина не выходит в готовность.
• Долгий прогрев и падение температуры при нескольких напитках подряд.
• Слабый или влажный пар, который заканчивается через несколько секунд.
• Кофе холоднее обычного при тех же настройках и прогретой чашке.
• Течь снизу: вода появляется под машиной, часто со следами накипи.
• Гул, щелчки и бурление при нагреве — типичный звук толстого слоя накипи.
• Срабатывает предохранительный клапан и стравливает пар там, где раньше этого не было.
• Ошибка нагрева на экране или машина уходит в защиту и оживает после остывания.

Почему бойлер выходит из строя

• Накипь. Главная причина: слой известкового налёта ухудшает теплообмен и перегревает нагревательный элемент.
• Работа без воды. Для бойлера это особенно опасно: элемент, не покрытый водой, перегорает за секунды.
• Старение прокладок. Резина фланца и штуцеров теряет эластичность от нагрева и даёт течь.
• Коррозия. Ускоряется при жёсткой воде и агрессивных средствах для удаления накипи.
• Неисправный датчик температуры. Он допускает перегрев, а следом срабатывает термопредохранитель.
• Скачки напряжения. Страдают нагревательный элемент и управляющая им силовая часть.

Что проверить до вызова мастера

1. Настройки температуры. Убедитесь, что температура кофе и пара в меню не понижена.
2. Накипь. Если программу удаления накипи давно не запускали или горит напоминание, пройдите её до конца со средством производителя.
3. Воду в резервуаре. Полный бак, холодная вода, бак вставлен до упора: работа с пустым контуром опаснее всего именно для бойлера.
4. Прогрев. Дайте машине полностью прогреться и спустите немного пара в пустую ёмкость: первые секунды часто идёт конденсат.
5. Место подтёка. Посмотрите, где появляется вода: под машиной, в поддоне или в зоне капучинатора — это сузит поиск.
6. Условия. Машину, привезённую с холода, включайте после нескольких часов в тепле.

Разбирать бойлер самостоятельно нельзя: внутри горячая вода под давлением, а на нагревательном элементе сетевое напряжение.

Температуру проверили, накипь удалили, бак полный, машина прогрелась — а нагрева нет, пар слабый или снизу капает? Значит, дело внутри бойлера: накипь, прокладки, нагревательный элемент или защита, и без разборки это не определить.

Работаем по всей России с 2005 года. На диагностике мастер измерит реальную температуру воды и пара, проверит сопротивление нагревательного элемента и его изоляцию, термодатчик, термостат и термопредохранитель, осмотрит бойлер и его соединения на подтёки и накипь, проверит предохранительный клапан и подачу питания от платы. Затем скажет, хватит ли чистки и новых прокладок или нужна замена элемента, и назовёт стоимость работы и деталей до начала ремонта. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Что делают при ремонте бойлера

Цены — за работу, без стоимости запчастей.

Чаще всего работы совмещают: чистку от накипи с заменой прокладок или замену нагревательного элемента с чисткой контура. Отдельно менять деталь, оставив в бойлере накипь, смысла нет.

Как проходит ремонт бойлера

Ремонт бойлера — это профессиональный ремонт кофемашины с полной разборкой, и выполняется он по порядку:

1. Диагностика. Измерение температуры воды и пара, проверка нагревательного элемента, датчиков и защиты, поиск места подтёка.
2. Разборка. Машину обесточивают, сливают воду, дают остыть, снимают корпус и демонтируют бойлер.
3. Вскрытие и дефектовка. Оценка толщины накипи, состояния стенок, фланца, элемента и посадочных мест.
4. Чистка. Механическое и химическое удаление накипи изнутри, промывка штуцеров и трубок.
5. Замена деталей. Прокладки, нагревательный элемент, датчики и предохранители — по результатам осмотра.
6. Сборка с контролем моментов затяжки и установка новых уплотнений.
7. Испытания. Проверка герметичности под давлением, времени прогрева, температуры воды и пара, стабильности при нескольких напитках подряд.
8. Контроль качества. Внутренняя и внешняя чистка, проверка отделом контроля качества и контрольные циклы приготовления.

Сколько стоит ремонт бойлера

Из чего складывается цена. Работа при неисправности нагревательного элемента — от 3 390 ₽, столько же стоят восстановление герметичности и замена термодатчика или термопредохранителя. Устранение засора гидросистемы — тоже от 3 390 ₽. К работе добавляется стоимость деталей: прокладки недорогие, нагревательный элемент дороже, и его цену мастер называет после подбора, до начала работ.

Где делается ремонт. На адресе мастер проводит первичную проверку: измеряет температуру, оценивает подтёки, проверяет настройки. Демонтаж бойлера, чистка с разборкой и испытания под давлением выполняются в сервисном центре вместе с внутренней и внешней чисткой и проверкой отделом контроля качества. Обещание «отремонтируем бойлер у вас дома за час» для кофемашины неправда, и мы его не даём. Если машина ещё на гарантии производителя, начните с гарантийного обращения.

Когда стоит подумать о замене узла или машины. Если корпус бойлера прогорел, треснул или изъеден коррозией, ремонт невозможен — меняют узел целиком. Для профессиональной техники это обычно оправдано, для недорогой бытовой машины сумма может подойти к половине цены сопоставимой новой: в этом случае мастер обязан сказать об этом до ремонта.

Сводный прайс: нагревательный элемент — от 3 390 ₽ плюс деталь; нарушенная герметичность нагревательного элемента — от 3 390 ₽; температурный датчик или термопредохранитель — от 3 390 ₽; засор гидросистемы — от 3 390 ₽; пароблок — от 3 390 ₽; неисправность электроцепи — от 3 390 ₽; модуль управления — от 3 500 ₽.

Прайс посмотрели, а машину с гудящим бойлером и слабым паром пока гоняете дальше? Чистка бойлера от накипи сейчас — одна позиция от 3 390 ₽, часто с одними прокладками. Нагревательный элемент, который месяцами грел через известковый слой, добавит к той же работе стоимость самой дорогой детали нагрева.

Разница объяснима: накипь работает как шуба на нагревателе. Металл раскаляется сильнее расчётного, страдают прокладки, чаще срабатывает защита, и в какой-то момент элемент перегорает. Пока дело в налёте, бойлер разбирают, чистят и собирают с новыми прокладками; после перегорания к этому добавляется замена элемента, который мог прослужить ещё годы. Работаем по всей России с 2005 года. Стоимость мастер называет после диагностики, до начала работ. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Включать машину, которая выбивает автомат или УЗО. И тем более ставить автомат мощнее или отключать УЗО.
• Разбирать бойлер самостоятельно. Горячая вода под давлением и сетевое напряжение на элементе.
• Ставить перемычку вместо термопредохранителя. Защита от перегрева перестанет работать.
• Гонять машину с пустым резервуаром. Для бойлера сухой ход означает мгновенный перегрев элемента.
• Чистить бойлер уксусом, лимонной кислотой в лошадиных дозах или бытовой химией. Страдают прокладки и металл.
• Перевозить машину в мороз, не слив воду. Лёд повреждает корпус и штуцеры.

Как продлить жизнь бойлеру

• Удаляйте накипь по графику штатным средством и проходите программу до конца, включая ополаскивание.
• Используйте фильтр для воды при жёсткой воде и меняйте его вовремя — для бойлера это особенно важно.
• Не допускайте работы без воды и доливайте резервуар заранее.
• Давайте машине паузы при длительной работе с паром.
• Реагируйте на ранние признаки: бурление при нагреве и слабеющий пар — повод для чистки, пока цел нагревательный элемент.

Эксперт отвечает на ваши вопросы

Морозов Игорь Валерьевич

Руководитель направления «Ремонт кофемашин». 13 лет в сервисе мелкой бытовой техники, 6 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество ремонта и профилактики. Знает все типы машин — рожковые, автоматические, капсульные, профессиональные. Консультирует по сложным случаям: декальцинация, чистка термоблоков, замена помп и керамических жерновов.

Как понять, что у моей кофемашины бойлер, а не термоблок?

Проще всего — по типу машины и поведению при прогреве. Бытовые автоматические кофемашины почти всегда оснащены проточным термоблоком: они готовы к работе через полминуты-минуту, и для пара им нужен дополнительный прогрев. Рожковые машины, офисная и профессиональная техника чаще имеют бойлер: прогрев занимает несколько минут, зато пар идёт стабильно и долго, а температура напитков ровнее. Бывают и комбинации: кофейный контур на термоблоке, а паровой — на отдельном бойлере. Точно ответит инструкция или мастер по модели. Для владельца разница в ремонте: бойлер разборный, и его чистят, меняют в нём прокладки и нагревательный элемент; термоблок чаще меняют целиком. Работа стоит одинаково — от 3 390 ₽, но набор и цена деталей отличаются, и мастер назовёт их после диагностики.

Машина перестала греть. Это сгорел ТЭН?

Не обязательно, и проверять начинают не с него. Полное отсутствие нагрева часто означает, что цепь разорвал термопредохранитель — одноразовая защита, которая срабатывает при перегреве, а сам нагревательный элемент при этом цел. Вторая частая причина — неисправный датчик температуры: плата получает неверные данные и не включает нагрев. Третья — обрыв провода или окисленный разъём. И только четвёртая — перегоревший элемент, чаще всего из-за накипи или работы без воды. Мастер измеряет сопротивление элемента и его изоляцию, проверяет предохранитель, датчик и питание от платы. Замена датчика или предохранителя — от 3 390 ₽ с недорогими деталями, замена нагревательного элемента — от 3 390 ₽ плюс сама деталь. И в любом случае ищут причину перегрева, иначе защита сработает снова.

Из-под машины течёт вода со следами накипи. Это бойлер?

Похоже на него, особенно если подтёк появляется при прогреве или во время подачи пара. Чаще всего течь идёт по прокладке фланца, на котором стоит нагревательный элемент, или по штуцерам: резина со временем дубеет от нагрева и перестаёт держать. Белые разводы вокруг подтёка — признак того, что вода горячая и минерализованная, то есть пришла из зоны нагрева. Но точно так же могут подтекать патрубки, помпа и клапаны, поэтому мастер сначала находит источник. Пользоваться машиной с подтёком не стоит: вода под давлением находит путь к проводке и плате, и тогда к ремонту добавляется электроника. Замена прокладок и восстановление герметичности — от 3 390 ₽ с недорогими деталями. Если корпус бойлера изъеден коррозией или треснул, узел меняют, и тогда стоимость детали мастер называет отдельно.

Помогает ли обычная программа удаления накипи, если бойлер уже гудит?

Помогает, но не всегда полностью. Штатная программа прогоняет раствор через контур и растворяет тонкий и средний слой налёта. Если накипь копилась годами, часть её не растворяется, а отслаивается кусками: они оседают на дне бойлера, забивают штуцеры, клапаны и флоуметр. Поэтому при сильном загрязнении программу дополняют чисткой с разборкой: бойлер снимают, вскрывают, удаляют налёт механически и промывают. Признаки того, что до этого дошло: бурление и щелчки при нагреве, долгий прогрев, слабый пар, срабатывания защиты. Начать стоит всё равно с программы: иногда её достаточно. Если нет — чистка бойлера с разборкой и удаление засора из контура стоят от 3 390 ₽ за работу. Это заметно дешевле, чем замена перегоревшего нагревательного элемента.

Можно ли заменить нагревательный элемент отдельно или меняют весь бойлер?

Зависит от конструкции. У разборных бойлеров, а это большинство рожковых и профессиональных машин, нагревательный элемент крепится на фланце и меняется отдельно: снимают бойлер, откручивают фланец, ставят новый элемент с новой прокладкой. Это заметно дешевле замены узла. У части бойлеров элемент впаян или залит в корпус — тогда меняют бойлер целиком. Замена всего узла нужна и в том случае, если корпус повреждён коррозией, прогорел или треснул: новый элемент в таком бойлере долго не проживёт. Решение принимают после вскрытия и осмотра. Работа в обоих случаях — от 3 390 ₽, разница только в стоимости детали, и мастер называет её после подбора. Вместе с элементом обязательно меняют прокладки и чистят бойлер от накипи, иначе новая деталь окажется в тех же условиях.

Как часто чистить бойлер и можно ли обойтись без сервиса?

Регулярная профилактика — это программа удаления накипи по графику производителя или по напоминанию машины, и при нормальной воде её достаточно годами. Главное — не откладывать: именно запущенный налёт приводит к разборке. Если вода жёсткая, поставьте фильтр и меняйте его вовремя, а для профессиональной техники обсудите с мастером систему водоподготовки — она окупается быстрее, чем кажется. Чистку бойлера с разборкой делают по состоянию: когда при нагреве появляются бурление и щелчки, прогрев затягивается, пар слабеет или защита срабатывает чаще обычного. Для офисной машины с большой нагрузкой имеет смысл планировать такую чистку при регулярном техобслуживании. Сделать её дома нельзя: бойлер нужно снять, вскрыть и собрать с новыми прокладками. Работа — от 3 390 ₽, детали недорогие, итог мастер называет до начала работ.
