Зигзаг, снежинка, вентилятор в круге: что включается, где поломка и сколько это стоит

На ручке или дисплее духовки — полоски сверху и снизу, зигзаг, вентилятор, вентилятор в круге, снежинка, иногда целый десяток значков. Инструкция давно потерялась, и режим выбирается «на глаз»: пирог сверху сгорел, снизу сырой, а в режиме со снежинкой духовка вообще не греет. Значки режимов на самом деле подчиняются простой логике, и, разобравшись в ней, вы не только будете точнее готовить, но и сможете сами понять, работает ли каждый узел духовки. Разберём, как читать символы, что включается в каждом режиме, какие ошибки при выборе самые частые и что делать, если режим не работает.

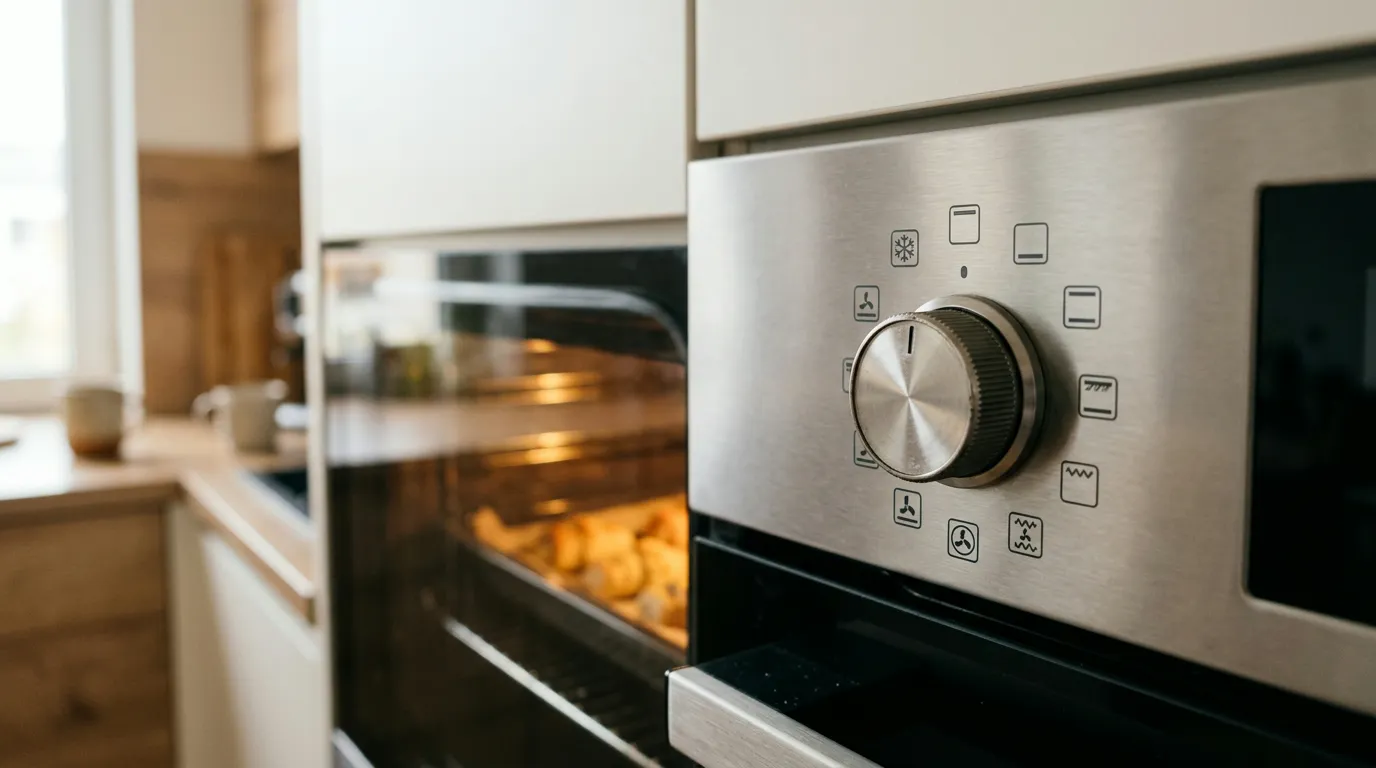

Значок режима — это не просто подсказка для рецепта, а схема того, какие нагреватели и вентиляторы включаются в этом положении ручки. Полоска сверху — верхний ТЭН, полоска снизу — нижний, зигзаг — гриль, вентилятор — обдув. Поэтому одна и та же картинка помогает и выбрать режим, и проверить духовку: если в режиме с полоской снизу дно холодное, а в другом режиме с той же полоской горячее, дело не в нагревателе. Точное начертание значков у производителей немного различается, поэтому сверяйтесь с инструкцией к своей модели.

Как читать значки: базовая логика

• Горизонтальная полоса сверху квадрата. Верхний нагреватель.
• Горизонтальная полоса снизу. Нижний нагреватель, спрятанный под дном камеры.
• Зигзаг или волнистая линия сверху. Гриль. Широкий зигзаг — большой гриль, короткий в центре — малый.
• Вентилятор без круга. Работает обдув, тепло дают те нагреватели, полосы которых нарисованы рядом.
• Вентилятор в круге. Горячий воздух: работает кольцевой ТЭН вокруг крыльчатки на задней стенке.
• Снежинка или капля с вентилятором. Разморозка: обдув без нагрева или с минимальным подогревом.

Расшифровка основных режимов

Вспомогательные значки и функции

• Лампочка. Только подсветка камеры, нагрев не включается.
• Часы, песочные часы, колокольчик. Время, таймер готовки и звуковой сигнал.
• Стрелка с часами или отметка времени окончания. Отложенный старт: духовка ждёт заданного времени.
• Ключ или замок. Блокировка от детей: кнопки не реагируют.
• Полосы с вентилятором и значком ускорения. Быстрый разогрев: несколько ТЭНов на максимуме, чтобы камера быстрее набрала температуру.
• Термометр или тарелка. Поддержание тепла готового блюда при низкой температуре.
• Специальный значок очистки. Пиролиз: камера разогревается до максимума, дверца блокируется. В моделях с паровой очисткой значок обычно с каплей.

Частые ошибки при выборе режима

• Снежинка вместо горячего воздуха. Вентилятор крутится, свет горит, а нагрева нет — кажется, что духовка сломалась.
• Прежняя температура в режиме с обдувом. Конвекция готовит интенсивнее, и для многих рецептов температуру в ней снижают примерно на 20 градусов.
• Гриль на нижнем уровне. Гриль жарит сверху, продукт должен стоять ближе к нагревателю, но не вплотную.
• Выпечка на нескольких противнях в классическом режиме. Верхний противень перекрывает нижний. Для нескольких уровней нужен горячий воздух.
• Малый гриль вместо большого. Центр трубки красный, края тёмные — это не поломка, так работает малый контур.
• Отложенный старт или блокировка, включённые случайно. Режим выбран, а духовка не стартует.
• Сбитые часы после отключения света. Многие электронные духовки не запускают режимы, пока время мигает нулями.
• Пиролиз на неостывшей духовке. В части моделей режим очистки не запустится, пока камера горячая.

Как по значкам проверить, что работает каждый узел

1. Выберите режим с одной полосой сверху. Верхний ТЭН должен покраснеть через несколько минут.
2. Режим с одной полосой снизу. Через 15 минут дно должно быть заметно горячее стенок.
3. Широкий зигзаг. Оба контура верхнего нагревателя должны покраснеть, в малом гриле — только центр.
4. Вентилятор в круге. Через стекло видно, как вращается крыльчатка, камера набирает температуру.
5. Сравните режимы с одним и тем же узлом. Если нижний ТЭН греет в режиме «полоса снизу с вентилятором» и не греет в режиме «полоса снизу», нагреватель цел, а позицию не замыкает селектор.

Значок выбран правильно, часы выставлены, блокировка снята — а в режиме с полосой снизу холодное дно, зигзаг не краснеет или крыльчатка в круге не крутится? Значит, это уже не ошибка с режимом: не работает нагреватель, вентилятор или селектор не включает нужную позицию.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер пройдёт все режимы по схеме вашей модели, аккуратно выдвинет шкаф из ниши, прозвонит селектор в каждом положении, замерит ТЭНы, проверит мотор вентилятора, терморегулятор, термореле и модуль управления — и назовёт причину и цену до начала работ. Гарантия на работы — до 36 месяцев. Выезд мастера сразу или в удобное для вас время.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Когда режим не работает: что сломалось

Что включает ремонт

Профессиональный ремонт духовых шкафов при неработающих режимах начинается с проверки по схеме режимов вашей модели: мастер определяет, какой узел должен работать в каждом положении, и находит тот, который не включается. Встроенный шкаф он сам выдвигает из ниши, затем прозванивает селектор по позициям, замеряет ТЭНы, проверяет мотор вентилятора, терморегулятор, термореле, датчик и модуль управления. После ремонта все режимы проверяются по очереди.

Прайс по этой неисправности: ремонт электроцепи или датчика температуры — от 2 000 ₽, селектор — от 2 100 ₽, термозащита или термореле — от 2 100 ₽, терморегулятор — от 2 120 ₽, мотор вентилятора — от 2 870 ₽, замена ТЭНа — от 3 500 ₽, модуль управления — от 3 550 ₽.

Все суммы — стоимость работы без запчастей. Итоговую цену мастер называет после диагностики и до начала ремонта. Если работа вместе с деталью выходит дороже примерно половины цены сопоставимой новой духовки, мастер обязан сказать об этом заранее. Техника старше 2000 года в большинстве случаев неремонтопригодна — запчастей нет. Уточните модель и год выпуска, и мастер по телефону скажет, берёмся ли за ремонт.

Нужный режим включается, только если чуть-чуть повернуть ручку мимо значка, — и вроде бы можно так и готовить? Селектор сейчас — от 2 100 ₽. Если ловить позицию месяцами, подгоревшие контакты выжгут клеммы, а в электронной модели дело дойдёт до модуля управления от 3 550 ₽.

Разница набегает потому, что режим, который ловится поворотом «чуть мимо», держится на подгоревшем контакте. Под нагрузкой ТЭНов он искрит, греется и выгорает дальше, оплавляя наконечники проводов, а в духовках, где ручка связана с платой, сбои доходят до модуля. Пока неисправен один переключатель, его меняют за визит. Работаем по всей России с 2005 года. Диагностика бесплатная, стоимость мастер называет до начала ремонта. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Ловить режим, поворачивая ручку мимо значка или придерживая её. Контакт селектора под нагрузкой искрит и выгорает.
• Проворачивать тугую ручку с силой. Ломаются шток и фиксатор селектора.
• Снимать ручку и надевать её с поворотом. Метка перестанет совпадать с режимом, и вы будете выбирать не то, что видите.
• Готовить на гриле с открытой дверцей, если инструкция этого не требует. Жар идёт на панель и электронику.
• Застилать дно фольгой в режимах с нижним нагревом. Фольга перегревает нижний ТЭН.
• Разбирать панель, чтобы посмотреть, что внутри. За ней клеммы под напряжением, а встроенный шкаф нужно выдвигать из ниши.
