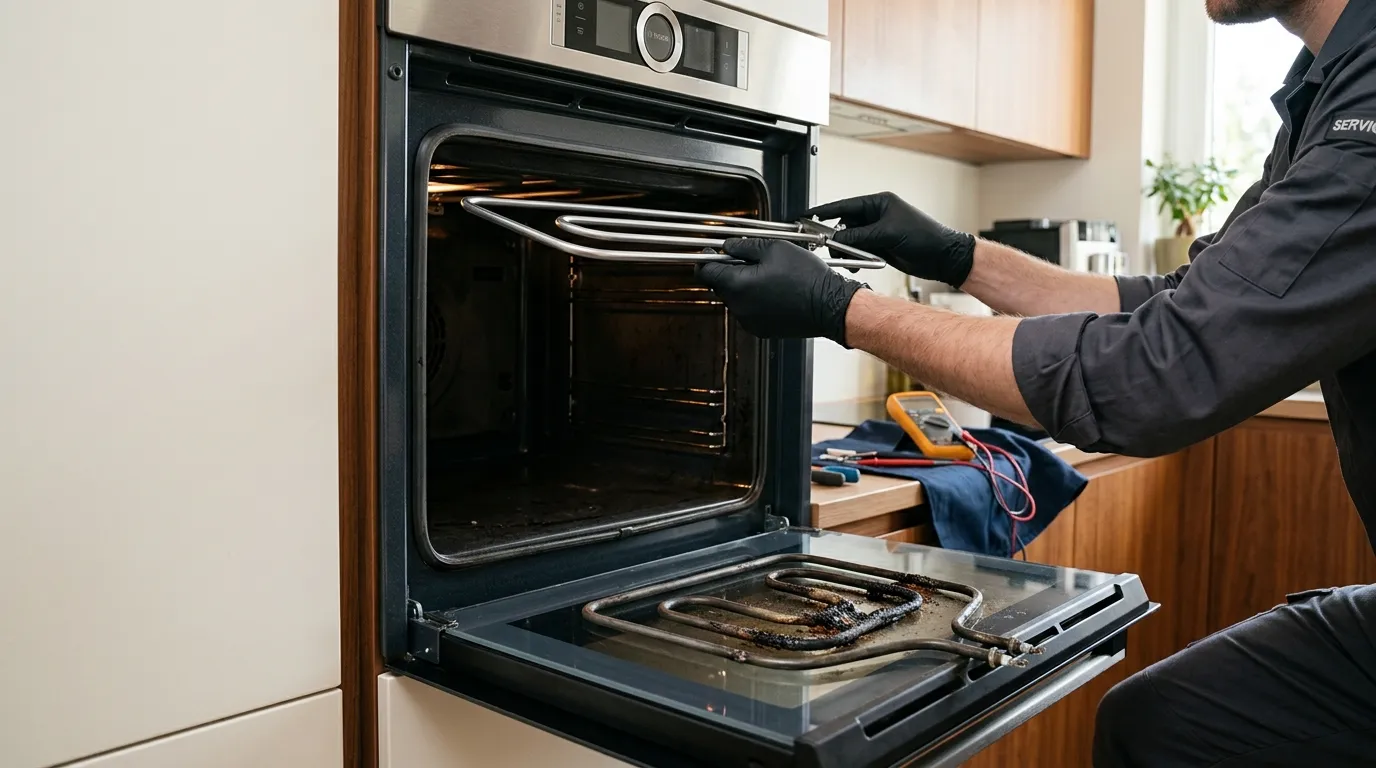

Потолок камеры не краснеет или горит наполовину: где норма, где обрыв и сколько это стоит

Выпечка перестала румяниться сверху, гриль не даёт корочки, а под потолком камеры, где раньше в работе была видна тёмно-красная спираль, теперь темно или светится только её часть. Верхний ТЭН — самый заметный нагреватель в духовке, поэтому его отказ обычно видно сразу. Но не всякий тёмный контур означает поломку: часть режимов включает нагреватель лишь частично, а похожие симптомы дают селектор и терморегулятор. Разберём, как устроен верхний нагрев, как понять, что сгорел именно верхний ТЭН, что с ним путают, как проходит замена и сколько она стоит.

Верхний нагреватель виден из камеры и кажется, что снять его — дело пяти минут. На деле его выводы и клеммы находятся за задней стенкой корпуса, встроенный шкаф для этого выдвигают из ниши, а ошибка при подключении двухконтурного ТЭНа оставляет гриль или верхний нагрев нерабочим либо перегревает контакты. Поэтому самостоятельная часть здесь — правильно проверить симптом, а замену оставить мастеру.

Как устроен верхний нагрев

Под потолком камеры в разных моделях стоит один из трёх вариантов нагревателя.

• Одноконтурный ТЭН. Одна петля по периметру потолка, работает и в режиме верхнего нагрева, и в гриле. Встречается в простых моделях.
• Двухконтурный ТЭН. Самый распространённый вариант: большой внешний контур и малый внутренний, объединённые в одну деталь с общей крепёжной планкой. В зависимости от режима включается один контур или оба.
• Отдельный ТЭН гриля. Верхний нагреватель и нагреватель гриля — две самостоятельные детали, у каждой свои выводы.

Какой контур в каком режиме работает, зависит от модели. Типичная схема: малый гриль включает только внутренний контур, большой гриль — оба, верхний нагрев — внешний или оба на меньшей мощности. Точная схема режимов есть в инструкции, и с неё стоит начать проверку.

Как понять, что сгорел именно верхний ТЭН

Проверяйте на пустой духовке, выбирая по очереди режимы, в которых работает верхний нагреватель.

1. Включите большой гриль на максимум. Через 3–5 минут оба контура двухконтурного ТЭНа должны равномерно покраснеть.
2. Переключите на малый гриль. Должен светиться только внутренний контур — это норма, а не поломка.
3. Включите верхний нагрев. Потолок камеры должен ощутимо греться, свечение может быть слабее, чем в гриле.
4. Сравните с нижним нагревом. Если низ греет нормально, питание на шкаф приходит и общие цепи исправны.

На отказ верхнего ТЭНа указывают такие признаки: один из контуров не краснеет ни в одном режиме, где он должен работать; на трубке видны вздутие, прогар, трещина или белёсое пятно; нагреватель провис и почти касается верхней решётки; УЗО или автомат срабатывают при включении гриля или верхнего нагрева, а другие режимы работают.

Что путают с отказом верхнего ТЭНа

• Светится только середина. Если выбран малый гриль, так и должно быть. Поломка — если внешний контур тёмный и в большом гриле.
• Концы трубки у задней стенки не краснеют. Участки у выводов холоднее по конструкции, это нормально.
• ТЭН то светится, то гаснет. Терморегулятор отключает нагрев, когда камера набрала температуру. Нагреватель исправен.
• Гриль работает, а верхний нагрев нет — или наоборот. Если оба режима используют один контур, дело не в ТЭНе, а в селекторе, который перестал замыкать позицию, — от 2 100 ₽ против замены ТЭНа от 3 500 ₽.
• Верх греет слабо и температура гуляет. Чаще терморегулятор или термореле — от 2 120 ₽ и от 2 100 ₽. Спираль либо цела, либо в обрыве, «греть вполсилы» она не умеет.
• В электронной модели режимы гриля пропали из меню или не стартуют. Проверяется модуль управления — от 3 550 ₽, но только после ТЭНа и селектора.

Можно ли что-то сделать самому

Самому можно и нужно исключить бытовые причины. Проверьте выбранный режим и температуру по схеме из инструкции, снимите «Демо» и блокировку от детей, выставьте часы после отключения света и сбросьте отложенный старт. Убедитесь, что автомат в щитке включён: выбитый один раз можно включить, выбило снова — больше не трогайте. Отмойте пригоревший жир с верхней решётки и противней на верхнем уровне и не ставьте посуду вплотную к нагревателю.

А вот снимать верхний ТЭН, даже если крепёж виден из камеры, не стоит. Клеммы за задней стенкой, провода контуров легко перепутать, и тогда не будет работать гриль или верхний нагрев, а плохо обжатый наконечник перегреется. Внутри 220 В, и выключенная кнопкой духовка остаётся под напряжением до автомата в щитке.

Большой гриль включён, «Демо» снято, автомат в порядке — а потолок камеры тёмный или светится только малый контур? Это похоже на обрыв верхнего ТЭНа, но тот же симптом даёт селектор, который не замыкает нужный контур.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер аккуратно выдвинет шкаф из ниши, замерит сопротивление каждого контура верхнего ТЭНа и изоляцию на корпус, осмотрит клеммы, проверит селектор, терморегулятор и термореле — и назовёт причину и цену до начала работ. Гарантия на работы — до 36 месяцев. Выезд мастера сразу или в удобное для вас время.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Какие неисправности требуют замены

Обрыв контура

Верхний ТЭН работает в самом жёстком режиме: гриль раскаляет его сильнее остальных нагревателей. Спираль внутри трубки истончается от циклов нагрева и в какой-то момент перегорает. У двухконтурного нагревателя чаще сгорает один контур, но контуры составляют одну деталь, поэтому меняют весь ТЭН.

Прогар от жира и воды

Жир с мяса на гриле брызгает вверх и пригорает на трубке. Под слоем нагара оболочка перегревается и прогорает точкой. Вода на раскалённый нагреватель — от мытья или посуды с жидкостью на верхнем уровне — даёт микротрещины, через которые влага попадает к изоляции и приводит к пробою.

Провис и деформация

Удар противнем, сломанный держатель или многолетний перегрев приводят к тому, что трубка опускается к верхней решётке. Провисший ТЭН греет неравномерно, может коснуться металла посуды и замкнуть. Выправлять его нельзя: изоляция внутри трескается, и нагреватель меняют.

Чем маскируется дешевле

Подгоревшая клемма на выводе даёт ту же картину, что обрыв: контур тёмный, а сама спираль цела. Замер сопротивления на выводах и осмотр наконечников это сразу показывают, и ремонт электроцепи — от 2 000 ₽ — возвращает нагреватель в работу без замены.

Что включает ремонт

Профессиональный ремонт духовых шкафов с заменой верхнего ТЭНа проходит так:

1. Диагностика. Замер сопротивления каждого контура и изоляции на корпус, проверка селектора, терморегулятора и термореле.
2. Выдвигание шкафа из ниши. Встроенную духовку мастер аккуратно извлекает из мебели сам, отключив питание.
3. Доступ к выводам. Снимается задняя крышка корпуса, фотографируется или маркируется схема подключения контуров.
4. Демонтаж. Отсоединяются клеммы, снимается крепёжная планка, нагреватель выводится со стороны камеры.
5. Подбор и установка. Новый ТЭН совпадает с прежним по мощности каждого контура, форме и выводам. При подгорании меняются наконечники.
6. Проверка. Замер изоляции, пробный запуск большого и малого гриля и верхнего нагрева, контроль, что каждый контур работает в своих режимах.

Прайс по этой работе: ремонт электроцепи — от 2 000 ₽, термозащита или термореле — от 2 100 ₽, селектор — от 2 100 ₽, терморегулятор — от 2 120 ₽, замена ТЭНа — от 3 500 ₽, модуль управления — от 3 550 ₽.

Все суммы — стоимость работы без запчастей. Итоговую цену мастер называет после диагностики и до начала ремонта. Если работа вместе с деталью выходит дороже примерно половины цены сопоставимой новой духовки, мастер обязан сказать об этом заранее. Техника старше 2000 года в большинстве случаев неремонтопригодна — нагревателей для неё уже нет, а двухконтурные ТЭНы редких моделей иногда приходится заказывать. Уточните модель и год выпуска, и мастер по телефону скажет, берёмся ли за ремонт.

Верхний ТЭН провис или покрылся пятнами, но пока краснеет — может, погреть ещё? Замена ТЭНа сейчас — от 3 500 ₽. Если трубку пробьёт или она коснётся посуды, к ней добавятся электроцепь от 2 000 ₽ и модуль управления от 3 550 ₽.

Разница набегает потому, что повреждённый нагреватель отказывает не тихо. Прогар и трещина пропускают влагу к изоляции, пробой даёт скачок тока и искрение на клеммах, подгорают наконечники и провода, а удар по цепи доходит до реле на плате. Пока повреждён только ТЭН, его меняют за визит. Работаем по всей России с 2005 года. Диагностика бесплатная, стоимость мастер называет до начала ремонта. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Пользоваться грилем, если выбивает УЗО. Пробитый нагреватель может оставить корпус под напряжением, и УЗО здесь ваша защита.
• Ставить автомат помощнее и отключать УЗО. Без защиты линия не отключится при следующем пробое.
• Подгибать провисший ТЭН обратно. Изоляция внутри трубки трескается, и нагреватель пробивает на корпус.
• Менять ТЭН самому, не обесточив шкаф. Кнопка на панели не снимает напряжение с клемм.
• Ставить на верхний уровень посуду вплотную к нагревателю. Касание металла и брызги жира прямо на трубку сокращают её срок службы.
• Брызгать водой или чистящим средством на горячий ТЭН. Резкий перепад температуры даёт трещины оболочки.
• Подключать духовку через удлинитель, тройник или без заземления. Такие соединения перегреваются, а при пробое заземление — защита от удара током.

Эксперт отвечает на ваши вопросы

Немчинов Сергей Игоревич

Руководитель направления «Ремонт духовых шкафов». 14 лет в бытовой технике, 6 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество ремонта. Знает все типы техники — электрические, газовые, комбинированные духовки, модели с конвекцией и пиролизом. Консультирует по сложным случаям: неравномерный нагрев, сбои электроники, замена ТЭНов и термостатов. Следит, чтобы клиенту не навязывали лишние работы.

Краснеет только середина верхнего ТЭНа, а большая петля тёмная. Он сгорел?

Не обязательно, сначала проверьте режим. У вас, скорее всего, двухконтурный нагреватель: малый внутренний контур и большой внешний. В режиме малого гриля производитель включает только середину — это экономит электричество при небольшой порции, и тёмная внешняя петля здесь норма. Включите большой гриль на максимум и подождите три-пять минут: должны покраснеть оба контура. Если внешняя петля осталась тёмной и в этом режиме, и в верхнем нагреве, есть два варианта. Первый — обрыв спирали внешнего контура. Контуры составляют одну деталь, поэтому меняют весь ТЭН, работа от 3 500 рублей. Второй — нагреватель цел, но питание на внешний контур не приходит: подгорела клемма, это ремонт электроцепи от 2 000 рублей, или селектор перестал замыкать эту позицию, от 2 100. Отличить их можно только замером сопротивления на выводах, поэтому деталь заранее не покупайте — мастер проверит контур за несколько минут и скажет, что именно менять.

Верхний ТЭН провис и почти касается решётки, но греет. Можно пока пользоваться?

Лучше не пользоваться, по крайней мере режимами гриля и верхнего нагрева. Провисание означает одно из двух: сломался держатель или сама трубка деформировалась от перегрева или удара. В обоих случаях нагреватель рискует коснуться металлической решётки, противня или фольги на посуде. Оболочка ТЭНа при исправной изоляции тока не проводит, но у деформированной трубки изоляционный порошок внутри уже мог растрескаться, и при касании металла возможен пробой — с искрением, срабатыванием УЗО и подгоранием клемм. Подгибать трубку обратно тоже не надо: именно при сгибе на горячем или остывшем ТЭНе изоляция трескается окончательно. Если просел только держатель, а трубка ровная, мастер оценит, можно ли закрепить нагреватель штатно. Если деформирована трубка, её меняют — от 3 500 рублей за работу. Если продолжать пользоваться до пробоя, к замене нагревателя может добавиться ремонт электроцепи от 2 000 рублей. Пока ждёте мастера, нижним нагревом без верхнего пользоваться можно, если УЗО не срабатывает.

Верхний ТЭН виден из камеры и держится на паре винтов. Почему нельзя поменять самому?

Потому что винты в камере — это только половина крепления, а всё важное находится с другой стороны. Выводы нагревателя проходят через заднюю стенку, и клеммы подключения расположены снаружи камеры, за крышкой корпуса. Чтобы до них добраться, встроенный шкаф нужно выдвинуть из ниши, не повредив мебель и провода, и снять заднюю крышку. Дальше главный риск — схема подключения. У двухконтурного ТЭНа три или четыре вывода, и если поменять провода местами, гриль и верхний нагрев начнут работать не в своих режимах или один из контуров не включится вовсе. Второй риск — контакт: наконечники на выводах со временем подгорают, и если их не заменить, новый нагреватель быстро получит оплавленную клемму. Третий — сама деталь: новый ТЭН должен совпадать по мощности каждого контура, иначе перегреется камера или терморегулятор. И наконец безопасность: кнопка на панели не отключает питание клемм, обесточить шкаф можно только автоматом в щитке. Замена верхнего ТЭНа у нас стоит от 3 500 рублей за работу, и после неё мастер проверяет каждый режим гриля и верхнего нагрева.

Гриль работает, а в режиме верхнего нагрева ТЭН холодный. Значит, нагреватель исправен?

Скорее всего да, и это хорошая новость — ремонт будет дешевле. Здесь всё зависит от того, как в вашей модели распределены контуры. Если верхний нагрев и гриль используют один и тот же контур, а в гриле он краснеет, спираль цела, и проблема в том, что в режиме верхнего нагрева на неё не приходит питание. Самый частый виновник — селектор режимов: его контакты подгорают, и конкретная позиция перестаёт замыкаться. Замена селектора стоит от 2 100 рублей. Второй вариант — терморегулятор, если верхний нагрев работает через него, а гриль напрямую: от 2 120 рублей. В электронных моделях иногда отказывает реле на плате, отвечающее за этот режим, тогда нужен ремонт модуля управления — от 3 550 рублей. Если же в вашей духовке верхний нагрев использует внешний контур, а гриль — внутренний, тогда вероятен обрыв внешнего контура и замена ТЭНа от 3 500 рублей. Схема режимов есть в инструкции, а точный ответ даёт замер: мастер проверяет контуры, селектор и терморегулятор по порядку, начиная с самого дешёвого.

После замены верхнего ТЭНа при первом включении пошёл дымок и запах. Это нормально?

В первые запуски — да. На новом нагревателе остаётся заводская консервационная смазка, и при первом разогреве она выгорает с лёгким дымком и характерным запахом. Кроме того, при замене нагреватель могли задеть руками, а под старым ТЭНом на потолке камеры часто остаётся нагар, который тоже прогорает. Что сделать: прогрейте пустую духовку в режиме большого гриля или верхнего нагрева на максимуме 20–30 минут с открытым окном или включённой вытяжкой, затем дайте остыть. Обычно после одного-двух таких циклов запах уходит полностью. Когда насторожиться: если дым густой и не проходит после нескольких прогревов, если запах не технический, а горелой изоляции или пластика, если появились треск, искры или сработал автомат. В этих случаях выключите духовку, обесточьте её в щитке и позвоните мастеру: возможен плохой контакт на клемме или провод, прижатый к горячей поверхности. На работы действует гарантия до 36 месяцев, так что сообщите о проблеме сразу, не дожидаясь, пока она усугубится.

Сколько прослужит новый верхний ТЭН и как не сжечь его снова?

При нормальной эксплуатации качественный нагреватель работает долгие годы, но у верхнего ТЭНа ресурс сильнее всего зависит от привычек, потому что гриль нагружает его жёстче остальных. Главные враги известны. Жир: при запекании мяса на решётке на верхнем уровне брызги летят прямо на трубку и пригорают, под нагаром оболочка перегревается и прогорает точкой. Ставьте мясо уровнем ниже, используйте противень под решёткой и не допускайте толстого слоя нагара на нагревателе. Вода: не мойте камеру, пока она горячая, и не брызгайте средством на ТЭН — перепад температуры даёт трещины. Механика: противни и решётки на верхнем уровне ставьте аккуратно, удар по трубке — частая причина провисания. Посуда вплотную к нагревателю тоже сокращает срок службы. Если духовка старая, помните про правило: когда работа с запчастью выходит дороже примерно половины цены сопоставимой новой духовки, мастер скажет об этом до ремонта. Техника старше 2000 года в большинстве случаев неремонтопригодна. Замена верхнего ТЭНа стоит от 3 500 рублей за работу, а своевременный ремонт клемм — от 2 000 — нередко продлевает жизнь и нагревателю.
