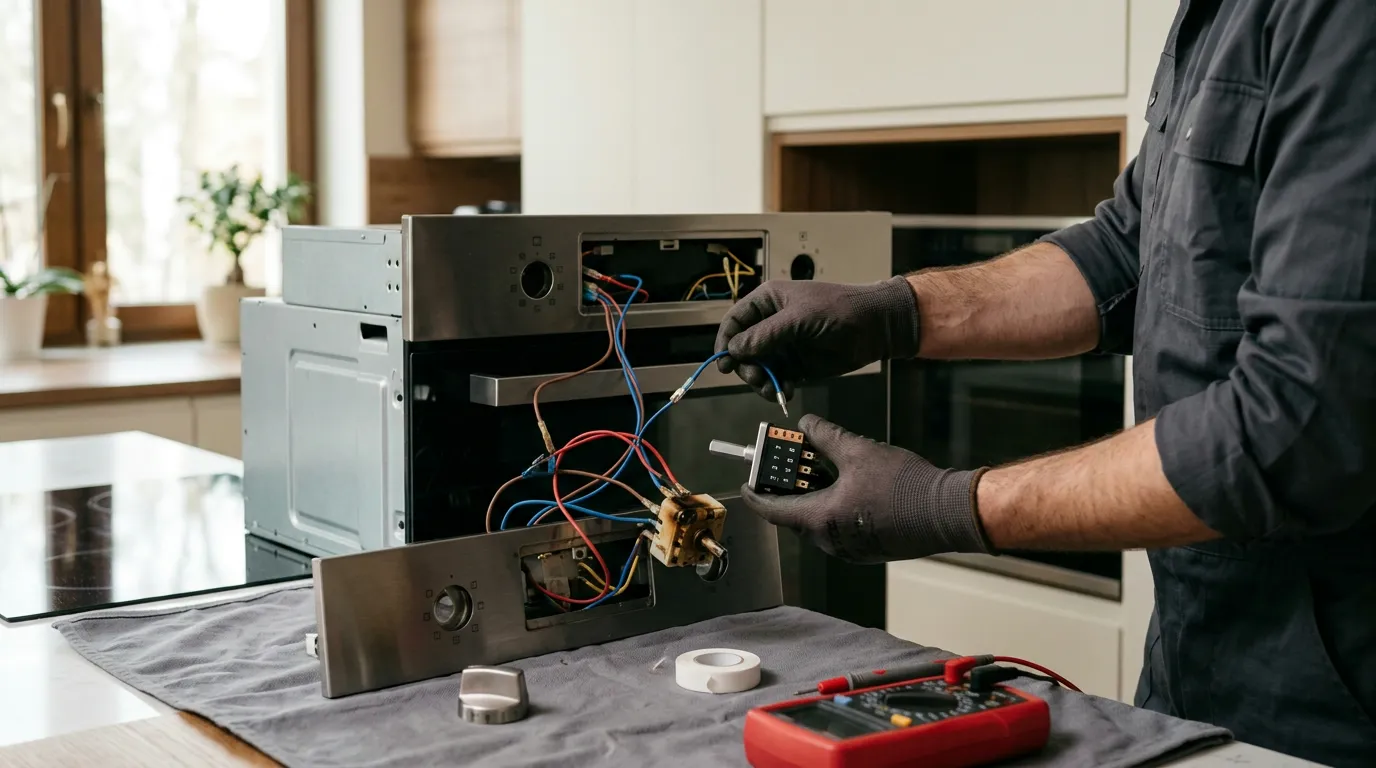

Одни режимы работают, другие молчат: где норма, где износ контактов и сколько это стоит

Гриль работает, а нижний нагрев нет. Конвекция включается, только если покачать ручку. Вместо разморозки загорается верхний ТЭН, а из-под панели при повороте слышен треск. Иногда духовка не включается ни в одном положении ручки. Все эти симптомы указывают на переключатель режимов — селектор, через который проходит питание ТЭНов и вентилятора. Но тот же отказ режимов дают сгоревший нагреватель, терморегулятор и модуль управления, а часть проблем с ручкой решается вообще без ремонта. Разберём, как устроен селектор, как по таблице режимов понять, что виноват именно он, что с ним путают, как проходит замена и сколько она стоит.

Селектор не греет и не дует сам — он только соединяет нужные узлы в каждом положении ручки. Поэтому его неисправность выдаёт себя логикой: узел, который отказывается работать в одном режиме, исправно работает в другом. Если нижний ТЭН не греет в режиме «низ», но греет в конвекции с нижним нагревом, нагреватель цел, и дело в переключателе. Эта простая проверка часто экономит разницу между заменой селектора и заменой ТЭНа или платы.

Как устроен селектор режимов

• Механический селектор. Стоит в электромеханических духовках за ручкой режимов. Внутри корпуса вращается вал с кулачками, которые в каждом положении замыкают свою группу контактов: верхний ТЭН, нижний, гриль, кольцевой нагреватель, вентилятор конвекции. От селектора отходит жгут из нескольких проводов.
• Переключатель в электронной духовке с ручкой. Здесь ручка сама нагрузку не коммутирует: она сообщает плате выбранную позицию, а ТЭНы включают реле на модуле управления.
• Сенсорная панель. Отдельного селектора нет, режимы выбирает модуль управления, и все проблемы с режимами относятся к нему.

Механический селектор пропускает через себя полный ток нагревателей, поэтому именно его контакты подгорают со временем. Чем чаще духовка работает на мощных режимах, тем быстрее идёт износ.

Как проверить по таблице режимов

Возьмите инструкцию со схемой режимов или найдите её по модели. Нужно понять, какие ТЭНы и вентилятор включаются в каждом положении ручки.

1. Пройдите все режимы по очереди. На пустой духовке, по 5–7 минут на каждый, при 200 °C.
2. Отметьте, что работает в каждом режиме. Краснеет ли верхний ТЭН и гриль, греется ли дно, крутится ли крыльчатка конвекции.
3. Сопоставьте с таблицей. Если какой-то узел не работает ни в одном режиме, где он должен, вероятнее отказ самого узла. Если узел работает в одном режиме и молчит в другом, виноват селектор.
4. Покачайте ручку в проблемном положении. Режим то включается, то пропадает — почти наверняка контакты селектора.

Признаки неисправности селектора и что с ним путают

На селектор указывают такие признаки: один или несколько режимов не работают, хотя их нагреватели исправно греют в других положениях; режим срабатывает через раз или только при нажатии на ручку; включается не тот режим; при повороте ручки из-под панели слышен треск или пахнет горелым; ручка потеряла чёткую фиксацию, прокручивается или заедает; духовка не включается ни в одном положении при исправном питании.

• «Сгорел модуль». Если не работает одна группа режимов, это обычно селектор, а не плата целиком, — от 2 100 ₽ против ремонта модуля управления от 3 550 ₽.
• «Сгорел ТЭН». Нагреватель, который молчит во всех своих режимах, действительно может быть неисправен — замена от 3 500 ₽. Если хоть в одном режиме он греет, ТЭН цел.
• Не греет ни один режим, но крутится вентилятор. Питание на нагрев не проходит через терморегулятор или термореле — от 2 120 ₽ и от 2 100 ₽.
• Конвекция молчит во всех режимах. Скорее мотор вентилятора — от 2 870 ₽, а не селектор.
• Оплавились клеммы на выводах селектора. Иногда достаточно ремонта электроцепи — от 2 000 ₽, но чаще подгорает и сам контакт внутри, и селектор меняют вместе с наконечниками.

Можно ли что-то сделать самому

• Проверьте, правильно ли надета ручка. После мытья ручку легко надеть на шток не той стороной: метка показывает «гриль», а на деле выбран соседний режим. Сверьте положение по лыске на штоке.
• Проверьте механический таймер. В части механических духовок нагрев не включится, пока таймер стоит на нуле, а не в положении ручной работы.
• Снимите «Демо», блокировку от детей, выставьте часы. В электронных моделях это частые причины «не работают режимы».
• Дайте панели высохнуть. Если панель мыли спреем, жидкость могла затечь под ручку. Выключите духовку автоматом в щитке на несколько часов.
• Проверьте автомат в щитке. Выбитый один раз можно включить, выбило снова — не трогайте.

А снимать панель, разбирать или чистить селектор самому не стоит. К нему подходит жгут проводов, которые легко перепутать, клеммы под напряжением, а встроенную духовку для доступа нужно выдвинуть из ниши.

Ручка надета правильно, таймер не на нуле, «Демо» снято, панель сухая — а часть режимов молчит или включается только при покачивании ручки? Скорее всего, подгорели контакты селектора, но мастер сначала исключит ТЭН, терморегулятор и модуль.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер аккуратно выдвинет шкаф из ниши, проверит все режимы по схеме, прозвонит контакты селектора в каждом положении, замерит ТЭНы, проверит терморегулятор, термореле, вентилятор и клеммы, в электронных моделях — модуль управления, и назовёт причину и цену до начала работ. Гарантия на работы — до 36 месяцев. Выезд мастера сразу или в удобное для вас время.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Какие неисправности требуют замены

Подгорание контактов

Через селектор идёт ток нагревателей мощностью в несколько киловатт. Каждый поворот ручки под нагрузкой сопровождается маленькой искрой, на контактах накапливается нагар, сопротивление растёт, контакт греется сильнее. В какой-то момент режим начинает работать через раз, а затем пропадает совсем. Чистка здесь даёт временный результат, контакты внутри корпуса не восстанавливаются, и селектор меняют.

Влага и жир

Средство, распылённое на панель, затекает по штоку внутрь, а кухонный жир оседает на контактах. Появляются треск, утечки и подгорание. Чем чаще панель моют спреем, тем быстрее изнашивается переключатель.

Перегрев панели

Если вентилятор охлаждения работает слабо или выход воздуха перекрыт, панель и всё, что за ней, греется выше нормы. Пластиковый корпус селектора деформируется, кулачки теряют точность, и режимы начинают путаться. Здесь вместе с селектором проверяют вентилятор охлаждения.

Механические повреждения

Ручку, которая пошла туго, часто пытаются провернуть с усилием. Ломаются шток, фиксатор или внутренние кулачки. Внешне это выглядит как прокручивание ручки без щелчков или отсутствие реакции в части положений.

Что включает ремонт

Профессиональный ремонт духовых шкафов с заменой селектора режимов проходит так:

1. Диагностика. Проверка всех режимов по схеме, прозвон селектора в каждом положении, замер ТЭНов, проверка терморегулятора, термореле и вентилятора.
2. Выдвигание шкафа из ниши. Встроенную духовку мастер аккуратно извлекает из мебели сам, отключив питание.
3. Доступ к селектору. Снимаются ручки и панель управления, фотографируется и маркируется схема подключения жгута.
4. Подбор детали. Новый селектор совпадает с прежним по числу положений, схеме контактов, типу штока и креплению. Мастер сверяет маркировку или подбирает деталь по модели.
5. Перенос проводов. Провода переставляются по одному на соответствующие выводы, подгоревшие наконечники меняются.
6. Проверка. Прогон каждого режима с контролем ТЭНов и вентилятора, проверка фиксации ручки.

Прайс по этой работе: ремонт электроцепи — от 2 000 ₽, замена селектора — от 2 100 ₽, термозащита или термореле — от 2 100 ₽, терморегулятор — от 2 120 ₽, мотор вентилятора — от 2 870 ₽, замена ТЭНа — от 3 500 ₽, модуль управления — от 3 550 ₽.

Все суммы — стоимость работы без запчастей. Итоговую цену мастер называет после диагностики и до начала ремонта. Если работа вместе с деталью выходит дороже примерно половины цены сопоставимой новой духовки, мастер обязан сказать об этом заранее. Техника старше 2000 года в большинстве случаев неремонтопригодна — запчастей нет, а селекторы редких моделей иногда приходится заказывать. Уточните модель и год выпуска, и мастер по телефону скажет, берёмся ли за ремонт.

Ручка потрескивает, режим ловится с третьего раза, но духовка пока печёт — может, приноровиться? Селектор сейчас — от 2 100 ₽. Когда искрение выжжет клеммы и проводку, а в электронной модели дойдёт до платы, ремонт модуля управления — от 3 550 ₽.

Разница набегает потому, что подгоревший контакт с каждым циклом греется сильнее. Сначала оплавляются наконечники на выводах, потом изоляция проводов в жгуте, а в духовках, где ручка связана с платой, скачки и замыкания доходят до модуля. Пока неисправен один переключатель, его меняют за визит. Работаем по всей России с 2005 года. Диагностика бесплатная, стоимость мастер называет до начала ремонта. Гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Пользоваться духовкой, если из-под панели трещит или пахнет горелым. Это искрение контактов, и оно не проходит само.
• Прижимать или подклинивать ручку, чтобы режим «ловился». Контакт под нагрузкой через раз искрит и выгорает быстрее.
• Проворачивать тугую ручку с силой. Ломаются шток и фиксатор, и к подгоревшим контактам добавляется механика.
• Распылять чистящее средство прямо на панель. Жидкость затекает по штоку к контактам. Наносите средство на салфетку.
• Снимать панель и перекидывать провода, не обесточив шкаф. Кнопка и ручка не снимают напряжение — только автомат в щитке.
• Ставить автомат помощнее и подключать духовку через удлинитель или тройник. Такие соединения перегреваются, а защита перестаёт срабатывать, когда нужна.

Эксперт отвечает на ваши вопросы

Немчинов Сергей Игоревич

Руководитель направления «Ремонт духовых шкафов». 14 лет в бытовой технике, 6 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество ремонта. Знает все типы техники — электрические, газовые, комбинированные духовки, модели с конвекцией и пиролизом. Консультирует по сложным случаям: неравномерный нагрев, сбои электроники, замена ТЭНов и термостатов. Следит, чтобы клиенту не навязывали лишние работы.

Верх и гриль работают, а нижний нагрев нет. Это селектор или нижний ТЭН?

Это можно почти точно выяснить самому за полчаса. Откройте в инструкции таблицу режимов и найдите все положения ручки, где работает нижний нагреватель. Обычно их несколько: только нижний нагрев, верх плюс низ, конвекция с нижним нагревом, иногда разморозка с подогревом. Пройдите эти режимы по очереди на пустой духовке при 200 градусах и через 10–15 минут оцените, горячее ли дно по сравнению со стенками. Если нижний ТЭН не греет ни в одном из них, вероятнее, что сгорел сам нагреватель — замена от 3 500 рублей. Если же в одном режиме дно горячее, а в другом холодное, нагреватель цел, и дело в селекторе, который перестал замыкать нужную группу контактов. Замена селектора стоит от 2 100 рублей. Бывает и третий вариант: низ не греет нигде, но нагреватель исправен, а подгорела клемма на его выводе, тогда хватает ремонта электроцепи от 2 000. Отличить его от сгоревшего ТЭНа можно только замером, поэтому деталь заранее не покупайте. Мастер прозвонит нагреватель и селектор в каждом положении за одну диагностику.

Режим включается, только если придержать ручку. Можно так пользоваться?

Не советую, и дело не в неудобстве. Когда режим «ловится» только при нажатии или в определённом положении ручки, контакт внутри селектора уже подгорел и держится на пределе. Под нагрузкой в несколько киловатт такой контакт искрит при малейшем изменении нажима или вибрации корпуса, а каждая искра выжигает его дальше. Если подклинить ручку, ситуация только ухудшится: контакт будет постоянно работать с плохим прилеганием, греться и оплавлять пластик вокруг. Со временем к этому добавятся запах горелого, треск и оплавленные наконечники проводов. Что можно сделать до приезда мастера: пользоваться теми режимами, которые включаются уверенно, без покачивания ручки, и не трогать проблемное положение. Если появился треск или запах из-под панели, обесточьте духовку автоматом в щитке. Замена селектора стоит от 2 100 рублей. Если затянуть и искрение успеет повредить провода, добавится ремонт электроцепи от 2 000, а в электронных моделях, где ручка связана с платой, возможен ремонт модуля управления от 3 550 рублей.

Нельзя ли просто почистить контакты селектора вместо замены?

Вопрос логичный, но на практике это не работает. Контакты духового селектора находятся внутри закрытого корпуса, и добраться до них без разрушения корпуса в большинстве моделей нельзя. Там, где разобрать можно, чистка снимает нагар, но не возвращает металл: подгоревший контакт уже потерял часть рабочей поверхности и пружинящие свойства, прижимается хуже и после чистки быстро покрывается нагаром снова. Результат обычно держится от нескольких недель до пары месяцев, после чего вызов повторяется, а вы платите за работу дважды. Аэрозоли для контактов, которые иногда советуют залить через шток, вредны в духовке: состав на горячей панели испаряется, оставляет плёнку, а растворённый нагар разносится по соседним контактам. Поэтому селекторы мы меняем, а не восстанавливаем. Замена стоит от 2 100 рублей за работу, сама деталь для распространённых моделей обычно недорогая. Если при этом подгорели наконечники проводов, мастер заменит их в тот же визит, а если оплавились провода жгута — это ремонт электроцепи от 2 000 рублей.

После мытья панели режимы как будто перепутались. Сломался селектор?

Чаще всего нет, и проверить можно за минуту. Первое, что происходит после мытья, — ручку надевают на шток обратно не той стороной. У штока есть лыска, плоская сторона, и ручка встаёт на неё только в одном положении, но на части моделей её можно надеть с поворотом. Тогда метка показывает «гриль», а фактически выбран соседний режим. Снимите ручку, посмотрите на лыску штока и наденьте ручку так, чтобы нулевая метка совпала с выключенным положением. Второе — влага. Если панель мыли спреем или мокрой губкой, жидкость могла затечь по штоку к контактам. Тогда возможны треск, срабатывание не того режима и даже автомата. Выключите духовку автоматом в щитке и дайте ей постоять несколько часов с открытой дверцей, не включая. После высыхания обычно всё возвращается. Если же треск и сбои остались, влага успела вызвать искрение и подгорание контактов — это замена селектора от 2 100 рублей. На будущее наносите средство на салфетку, а не на панель, и не снимайте ручки без необходимости.

У меня электронная духовка, но режимы выбираются ручкой. Там тоже меняют селектор?

Иногда да, но логика отличается от механической духовки. В электронных моделях ручка обычно не пропускает через себя ток нагревателей. Она работает как датчик положения: сообщает модулю управления, какой режим вы выбрали, а ТЭНы и вентилятор включают реле на плате. Поэтому неисправности бывают двух видов. Первый — отказал сам переключатель ручки: дисплей показывает не тот режим, значок перескакивает при повороте, некоторые положения не распознаются. Это замена селектора, от 2 100 рублей. Второй — переключатель исправен и дисплей показывает правильный режим, но нагрев или вентилятор в нём не включаются. Тогда виновата не ручка, а реле на плате или сам модуль управления, ремонт от 3 550 рублей. Простой ориентир для вас: смотрите на дисплей при повороте ручки. Если режим на экране соответствует положению ручки, а духовка его не выполняет, дело, скорее всего, в плате. Если экран путается сам, дело в ручке. Мастер проверит и то и другое, и не будет чинить плату, пока не исключит переключатель.

Сколько стоит замена селектора и подойдёт ли универсальный?

Работа по замене селектора стоит от 2 100 рублей: в неё входят выдвигание шкафа из ниши, снятие панели, перенос проводов по схеме и прогон всех режимов. Цена детали зависит от модели. Что касается универсальных: для селекторов это сложнее, чем для ТЭНов. Переключатель должен совпадать с оригиналом не только по числу положений, но и по схеме контактов — какие выводы замыкаются в каждом режиме. Два внешне одинаковых селектора с разной схемой дадут перепутанные режимы или короткое замыкание при первом повороте ручки. Кроме того, должны совпасть тип и длина штока, крепление и направление вращения. Поэтому мастер сверяет маркировку на корпусе старого селектора и ставит оригинал или проверенный аналог с той же схемой. Если подгорели наконечники проводов, их меняют в тот же визит, а оплавленный жгут — это ремонт электроцепи от 2 000 рублей. Всю сумму мастер называет после диагностики и до начала работ. Если работа с запчастью выходит дороже примерно половины цены сопоставимой новой духовки, мастер скажет об этом до ремонта. Техника, выпущенная до 2000 года, в большинстве случаев неремонтопригодна. Назовите модель и год по телефону, и мастер сразу скажет, берёмся ли.
