Кольцевой нагреватель опоясывает крыльчатку вентилятора за задней стенкой камеры и отвечает за режим горячего воздуха: он греет воздух, а вентилятор разносит его по духовке. Когда этот ТЭН перегорает, обычные режимы продолжают работать, а конвекция превращается в бесполезный обдув. Замена — рядовая работа, которую обычно делают за один визит, но у неё есть нюансы: деталь подбирают по модели, а вместе с ней всегда проверяют то, из-за чего нагреватель вышел из строя. Разберём, как подтверждают неисправность, из чего состоит работа, сколько она занимает и во что обходится.
Коротко: замена кольцевого нагревателя стоит от 3 500 ₽ за работу плюс сама деталь, занимает обычно один визит и включает снятие кожуха вентилятора. Перед заменой мастер прозванивает ТЭН и его цепь: примерно в трети случаев виноват не нагреватель, а контакты, от 2 000 ₽, или переключатель, от 2 100–2 300 ₽. Вместе с заменой проверяют мотор вентилятора, от 2 870 ₽, потому что без нормального обдува новая деталь перегреется так же, как старая.
Когда замена действительно нужна
- Вентилятор работает ровно, но воздух в камере остаётся прохладным, а обычные режимы греют нормально.
- Термометр в режиме с горячим воздухом показывает заметно меньше, чем в классическом, при одной и той же заданной температуре.
- Выпечка на нескольких уровнях перестала получаться одинаковой.
- Разогрев с обдувом занимает в разы больше времени, чем раньше.
- При выборе режима с обдувом выбивает автомат или срабатывает УЗО — это пробой изоляции нагревателя.
- Прозвонка показала обрыв или утечку на корпус: это уже подтверждение, а не подозрение.
Важно: сами по себе эти признаки указывают на группу причин, а не на конкретную деталь. Отсюда правило, которое мы соблюдаем всегда — сначала прозвонка, потом заказ запчасти.
Что проверяют до замены
- Режим. Убеждаемся, что включён именно горячий воздух, а не разморозка и не простая конвекция без кольцевого нагрева.
- Наличие узла. У части моделей кольцевого ТЭНа нет по конструкции, и тогда менять нечего.
- Питание. Замеряем напряжение под нагрузкой: просадка в сети даёт похожую картину.
- Цепь. Осматриваем клеммы, разъёмы и выводы на следы перегрева и окисления.
- Переключатель или реле платы. Контакт может не подавать питание на исправный нагреватель.
- Сам ТЭН. Прозваниваем на обрыв спирали и на пробой изоляции на корпус.
- Мотор вентилятора. Проверяем обороты, люфт вала и шум: от этого зависит судьба новой детали.
Только после этого называется стоимость и принимается решение о замене. Диагностика бесплатная, и если выяснится, что нагреватель цел, вы не оплатите лишнюю деталь.
Как проходит замена
- Духовку обесточивают автоматом в щитке — это первое действие в любой работе с нагревателями.
- Встроенный шкаф аккуратно выдвигают из мебельной ниши: мастер делает это сам, чтобы не повредить фасады и кабель.

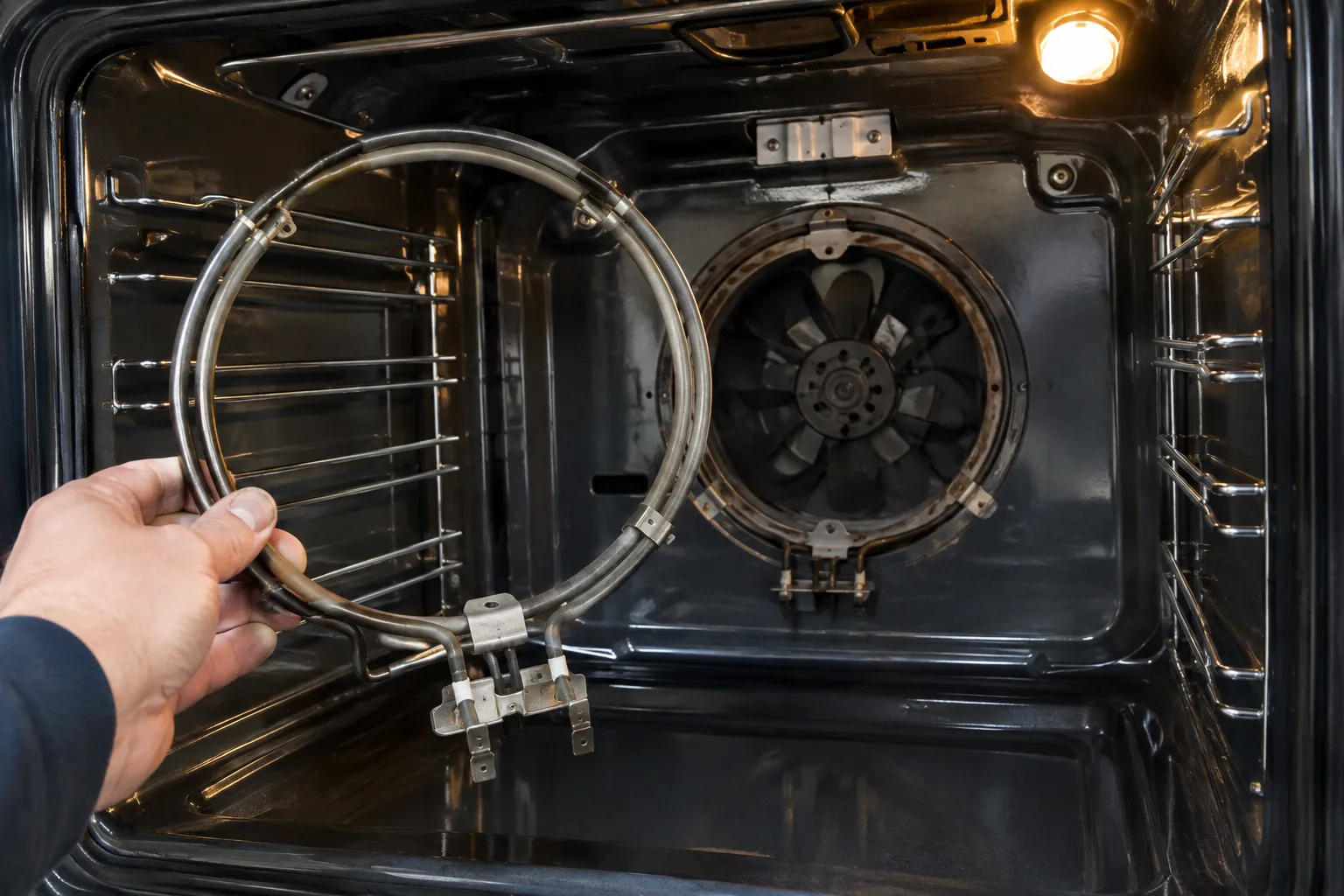

- Снимают кожух вентилятора в камере, открывая доступ к крыльчатке и кольцевому ТЭНу.
- При необходимости снимают крыльчатку, чтобы освободить посадочное место.
- Отсоединяют выводы старого нагревателя, осматривают клеммы и контактные площадки.
- Демонтируют старый ТЭН и устанавливают новый, соблюдая посадку и зазоры относительно крыльчатки.
- Собирают узел, подключают выводы, возвращают кожух и крыльчатку на место.
- Подают питание и делают контрольный прогрев в режиме с горячим воздухом с термометром в камере.
Сама замена занимает от получаса до полутора часов в зависимости от модели: у одних духовок доступ открывается сразу, у других приходится снимать больше элементов. Дольше всего обычно идёт не работа, а диагностика и подбор детали.
Что меняют и проверяют заодно
Мотор вентилятора
Главный спутник этой работы. Кольцевой ТЭН охлаждается потоком воздуха от крыльчатки, и если мотор изношен, новая трубка окажется в тех же условиях, что и сгоревшая. Поэтому обороты, люфт вала и шум проверяют обязательно. Замена мотора — от 2 870 ₽, и делать её разумно сразу, пока узел уже разобран.
Клеммы и выводы
Подгоревший контакт на выводе нагревателя — частая находка. Он греется сам, разрушает вывод и способен вывести из строя новую деталь. Ремонт электроцепи — от 2 000 ₽, и это самая недорогая часть работы.
Переключатель и реле платы
Если питание на группу не проходит, менять ТЭН бессмысленно. Переключатель — от 2 100–2 300 ₽, плата управления — от 3 550 ₽, и к ней переходят в последнюю очередь.
Чистка крыльчатки и кожуха
Узел всё равно разобран, поэтому налипший жир с лопастей и решётки убирают: он создаёт дисбаланс и снижает поток. Отдельной услугой это не продаётся, а делается в рамках работы.
Вентиляционные зазоры ниши
Мастер смотрит, как духовка встроена: перегрев из-за глухой ниши сокращает срок службы любого нагревателя. Если вырезов нет, об этом говорят прямо, потому что исправлять это мебельщику, а не сервису.
Сколько это стоит
- Замена кольцевого ТЭНа — от 3 500 ₽ за работу плюс стоимость самой детали.
- Ремонт электроцепи и клемм — от 2 000 ₽, если дело оказалось в контактах.
- Переключатель — от 2 100–2 300 ₽, плата управления — от 3 500–3 550 ₽.
- Мотор вентилятора — от 2 870 ₽, если он изношен и его меняют вместе с нагревателем.
- Диагностика — бесплатно, стоимость работ называется до их начала.
- Гарантия на работы — до 36 месяцев.
Все суммы — стоимость работы без запчастей, и это важно: цена самой детали зависит от модели и наличия. Если работа вместе с запчастью выходит дороже примерно половины цены сопоставимой новой духовки, мастер скажет об этом до ремонта, чтобы вы решали, зная полную картину.
Можно ли обойтись без замены
Иногда спрашивают, нельзя ли восстановить перегоревший нагреватель: зачистить, заварить, «прокалить». Ответ тот же, что и для любого ТЭНа: нет. Внутри трубки спрессованный изолятор, и любое вмешательство в оболочку разрушает его окончательно, а деталь превращается в источник утечки тока. Ремонт здесь — это замена, других вариантов нет.
Другой вопрос — можно ли жить без конвекции. Технически да: верхний и нижний нагрев, гриль и режимы без обдува работают независимо. Но учтите две вещи. Первая: вы теряете выпечку на нескольких уровнях и равномерность, ради которых эта функция и покупалась. Вторая: если нагреватель оборван не полностью, а имеет пробой изоляции, духовка будет выбивать автомат, и пользоваться ею нельзя вовсе. Разделяет эти случаи прозвонка на диагностике.
Оригинальная деталь или аналог
Для распространённых моделей кольцевые нагреватели доступны и в оригинальном исполнении, и в виде совместимых аналогов. Главное здесь не слово на упаковке, а соответствие параметрам: мощность, форма и диаметр кольца, расположение выводов, тип крепления. Неподходящий по мощности ТЭН либо не даст нужного нагрева, либо перегрузит цепь, а неверная геометрия приведёт к тому, что трубка будет задевать крыльчатку.
Поэтому деталь подбирают по модели и серийному номеру с таблички на торце камеры, а не «по фотографии». Для техники старше двадцати лет запчасть иногда уже не найти — в этом случае мы честно говорим об этом на диагностике, а не тянем время.
Почему это не делают самостоятельно
Причин несколько, и они не про сложность откручивания винтов. Первая — доступ: кожух вентилятора у многих моделей держится на креплениях, которые легко сорвать, а крыльчатку нередко нужно снимать, и без опыта её гнут. Вторая — электрика: рядом проходит проводка, а на клеммах остаётся напряжение, если духовка не обесточена автоматом. Третья — подбор: заказанный наугад нагреватель часто не подходит по геометрии, и деньги уходят впустую.
Четвёртая, самая обидная: замена без диагностики. Мы регулярно приезжаем к клиентам, которые уже купили и поставили новый ТЭН, а конвекция так и не заработала, потому что питание не доходило из-за подгоревшего контакта, и ремонт стоил бы 2 000 ₽. Поэтому прозвонка идёт первой, а покупка детали — после неё.
Что делать после ремонта
- Проверьте результат сами: поставьте термометр и сравните температуру в классическом режиме и с обдувом на 180 °C.
- Испеките что-нибудь на двух уровнях: равномерный результат — лучшее подтверждение работы.
- Послушайте вентилятор: шум должен быть ровным, без гула и рывков.
- Сохраните документы о ремонте: гарантия на работы действует до 36 месяцев.
- Вернитесь к нормальным привычкам: никакой фольги на дне и противней во всю ширину камеры.
- Если через несколько дней появились посторонний запах, гул или неравномерный нагрев, сообщите — это проверяется по гарантии.
Что часто путают
Первая ошибка — считать неисправностью отсутствие кольцевого нагрева в моделях, где его нет по конструкции. Вторая — заказывать ТЭН по симптому: в части случаев виноваты контакты за 2 000 ₽. Третья — менять нагреватель, не проверив мотор: новая деталь выгорит без нормального обдува. Четвёртая — брать «похожую» деталь без сверки мощности и геометрии. Пятая — считать, что после замены можно вернуться к прежним привычкам: фольга на дне, противень во всю ширину и свисающий пергамент по-прежнему мешают потоку.
Что включает ремонт
Профессиональный ремонт духовых шкафов с заменой кольцевого нагревателя выглядит так:
- Модель, год выпуска и серийный номер по телефону — мастер проверит наличие детали до выезда.
- Выдвижение из ниши и обесточивание духовки автоматом в щитке.
- Снятие кожуха вентилятора, прозвонка кольцевого нагревателя на обрыв и пробой изоляции.
- Проверка клемм, переключателя, реле платы и мотора вентилятора.
- Согласование стоимости — после диагностики и до начала работ.
- Замена нагревателя, при необходимости мотора и ремонт цепи.
- Чистка крыльчатки и кожуха от налипшего жира, сборка узла.
- Контрольный прогрев с термометром в режиме с горячим воздухом и проверка отключения нагрева.
Ориентиры по стоимости: электроцепь или датчик температуры — от 2 000 ₽, термозащита — от 2 100 ₽, переключатель — от 2 100–2 300 ₽, терморегулятор — от 2 120 ₽, мотор вентилятора — от 2 870 ₽, ТЭН — от 3 500 ₽, плата управления — от 3 500–3 550 ₽. Все суммы — стоимость работы без запчастей. Если работа с запчастью дороже примерно половины цены сопоставимой новой духовки, мастер скажет об этом до ремонта. Гарантия на работы — до 36 месяцев.
Как продлить срок службы нового нагревателя
- Не пользуйтесь режимом с горячим воздухом, если вентилятор загудел: сначала мотор, потом готовка.
- Не застилайте дно фольгой и не ставьте противень во всю ширину камеры — потоку нужен проход.
- Обрезайте пергамент по размеру противня, чтобы он не свисал к задней стенке.
- Регулярно мойте камеру: жир, налипающий на крыльчатку и кожух, снижает поток и создаёт дисбаланс.
- Не обрабатывайте нагреватели средствами для духовок и не трите их металлическими губками.
- Следите за вентиляционными зазорами ниши и щелью над дверцей.
- Не тяните с ремонтом регулировки: духовка, которая греет без пауз, изнашивает все нагреватели.
Чего нельзя делать
- Заказывать нагреватель до прозвонки: питание может не доходить до исправной детали.
- Снимать кожух вентилятора и менять ТЭН самостоятельно.
- Ставить деталь без сверки мощности, геометрии и расположения выводов.
- Менять нагреватель, не проверив мотор вентилятора и клеммы.
- Пользоваться духовкой, если при включении обдува выбивает автомат.
- Работать с нагревателями, не обесточив духовку автоматом в щитке.
- Возвращаться к фольге на дне и противням во всю ширину после ремонта.
