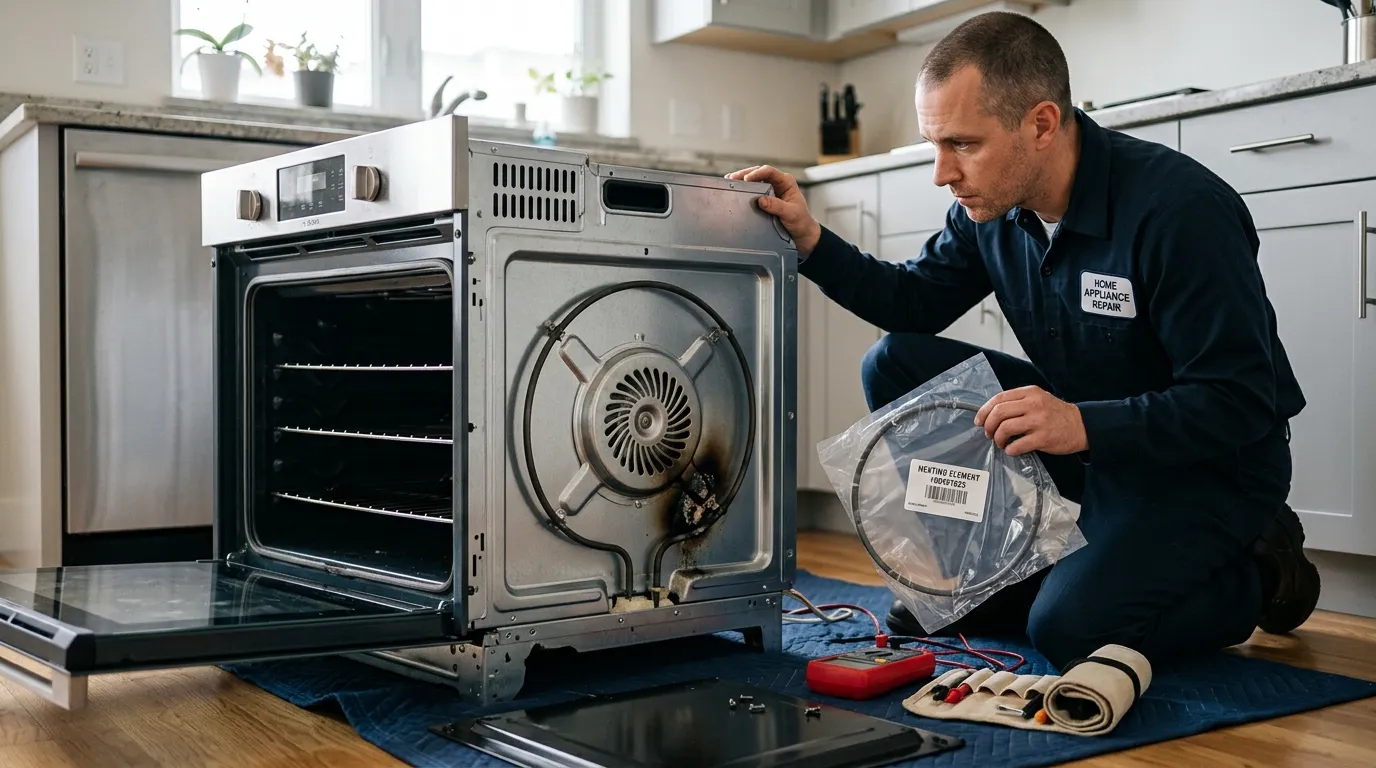

Картина узнаваемая: включаете режим с горячим воздухом, вентилятор шумит как обычно, а через двадцать минут в камере едва тепло. При этом верхний и нижний нагрев работают нормально, гриль краснеет, и духовка вроде бы исправна. Чаще всего за этим стоит кольцевой ТЭН — нагреватель, который опоясывает крыльчатку вентилятора за задней стенкой камеры и отвечает именно за режим конвекции. Разберём, как он устроен и в каких программах участвует, какими признаками проявляется его отказ, как отличить сгоревший нагреватель от неверно выбранного режима и изношенного мотора и почему менять его, не проверив вентилятор, — значит записаться на второй ремонт.
Коротко: если вентилятор крутится ровно, а воздух в режиме с обдувом холодный, а обычные режимы греют, вероятнее всего перегорел кольцевой нагреватель — замена от 3 500 ₽. Если крыльчатка гудит, крутится рывками или стоит, сначала меняют мотор, от 2 870 ₽, иначе новый ТЭН перегреется без обдува. Если режим не включается вовсе, проверяют переключатель, от 2 100–2 300 ₽, и плату управления, от 3 550 ₽. До вызова мастера убедитесь, что выбран правильный режим и потоку воздуха ничего не мешает.
Что такое кольцевой ТЭН и зачем он нужен
В задней стенке камеры установлен вентилятор конвекции, а вокруг его крыльчатки в большинстве моделей расположен нагреватель в форме кольца. Работают они в паре: ТЭН греет воздух, крыльчатка гонит его по камере и возвращает обратно. Благодаря этому температура выравнивается по всем уровням, и на двух-трёх противнях можно печь одновременно. Именно эту пару производители называют режимом горячего воздуха, 3D-нагревом или мультирежимом — названия отличаются, суть одна.
Важно не путать этот режим с простой конвекцией, где вентилятор лишь перемешивает воздух от верхнего и нижнего ТЭНов. В таких моделях кольцевого нагревателя нет вовсе, и отсутствие бурного нагрева в режиме с обдувом — норма, а не поломка. Что именно есть в вашей духовке, написано в инструкции и обычно видно по значкам на панели.
Кольцевой ТЭН защищён от перегрева самим потоком воздуха: крыльчатка непрерывно снимает с него тепло. Отсюда важное следствие — при неисправном моторе нагреватель раскаляется сильнее расчётного и выходит из строя быстрее. Поэтому эти два узла всегда проверяют вместе.
Что вы теряете без этого режима
Понимать это стоит до того, как решать, чинить ли. Режим с горячим воздухом даёт ровную температуру по всей камере: выпечка на двух-трёх уровнях получается одинаковой, мясо пропекается равномернее, а корочка образуется быстрее. Многие рецепты рассчитаны именно на него, поэтому производители обычно советуют при переходе на конвекцию снижать температуру примерно на двадцать градусов и немного сокращать время. Без кольцевого нагревателя духовка возвращается к классическому режиму: печь можно только на одном уровне, время растёт, а привычные рецепты приходится пересчитывать. Плюс отдельные программы, завязанные на обдув, перестают работать как задумано.
Признаки отказа
- Вентилятор шумит ровно, но воздух в камере остаётся прохладным даже через двадцать минут.
- В обычном режиме верхнего и нижнего нагрева духовка греет нормально, а в режиме с горячим воздухом не набирает температуру.
- Выпечка на нескольких уровнях перестала получаться: раньше пеклось одинаково, теперь верхний и нижний противни выходят разными.
- Разогрев в режиме конвекции затянулся в разы, а потолок температуры заметно ниже, чем в обычном режиме.
- При включении режима с обдувом выбивает автомат или срабатывает УЗО — так проявляется пробой изоляции нагревателя.
- Иногда отказу предшествовал период, когда вентилятор гудел или крутился рывками: это как раз причина, а не совпадение.
- Разогрев с обдувом стал занимать столько же времени, сколько без него, хотя раньше был заметно быстрее.
Что проверить самому
- Тот ли режим выбран. У моделей с большим числом программ значки похожи: убедитесь по инструкции, что включён именно горячий воздух, а не разморозка, простая конвекция или нижний нагрев с обдувом.
- Есть ли кольцевой ТЭН в вашей духовке. В части моделей его нет по конструкции, и вентилятор работает только с верхним и нижним нагревом.
- Не мешает ли что-то потоку. Свисающий пергамент, фольга, противень во всю ширину и плотно составленные формы сбивают циркуляцию, и кажется, что нагрева нет.
- Дождались ли разогрева. В режиме с обдувом духовка выходит на температуру не мгновенно, ориентируйтесь на индикатор или сигнал.
- Как ведёт себя крыльчатка. Посмотрите через стекло: она должна вращаться быстро и ровно, без гула, рывков и остановок.
- Работают ли остальные режимы. Если греют только они, круг поиска сужается до пары «кольцевой ТЭН и его цепь».
- Не сбились ли настройки. После отключения света часы и программы сбрасываются, и духовка может не запускать выбранный режим.
Проверить нагреватель прибором самостоятельно не получится: он закрыт кожухом вентилятора и задней стенкой, а рядом проходит проводка под напряжением. Снимать их не нужно — это работа мастера.
Почему кольцевой нагреватель выходит из строя
Естественный износ и прогар
ТЭН — металлическая трубка со спиралью внутри и изолятором между ними. За годы работы оболочка изнашивается и однажды прогорает, а спираль обрывается или замыкает на корпус. При обрыве нагрев просто пропадает, при замыкании выбивает автомат или УЗО. Замена кольцевого ТЭНа — от 3 500 ₽.
Работа без нормального обдува
Самая частая причина преждевременного отказа. Изношенный мотор вентилятора крутится медленнее, с рывками или останавливается, и нагреватель перестаёт отдавать тепло потоку воздуха. Он раскаляется сильнее расчётного, металл быстрее выгорает, и ТЭН перегорает задолго до своего срока. Признак, который обычно замечают заранее: за недели до отказа вентилятор начал гудеть или шуметь неровно. Замена мотора — от 2 870 ₽, и делать её нужно вместе с нагревателем, иначе история повторится.
Перекрытая циркуляция
Тот же эффект дают привычки: фольга на дне, противни во всю ширину камеры, пергамент, который парусит у задней стенки, плотно забитая камера. Воздух не проходит, тепло скапливается у нагревателя, и его ресурс тратится быстрее. Здесь ремонт не нужен, но привычки стоит поменять: оставляйте зазоры между противнями и стенками камеры и не закрывайте заднюю стенку бумагой.
Подгоревшие контакты
Клеммы и разъёмы, через которые питается нагреватель, окисляются и подгорают. Тогда ТЭН получает питание с перебоями или не получает вовсе, хотя сам исправен. Внешне это выглядит как отказ нагревателя, но ремонт другой — от 2 000 ₽ за электроцепь. Именно поэтому мастер прозванивает и нагреватель, и его цепь.
Переключатель и плата
Иногда нагреватель и мотор целы, а режим просто не включается: подгорела группа контактов переключателя, от 2 100–2 300 ₽, или изношено реле на плате управления, от 3 550 ₽. Подсказка — режим с обдувом не запускается вовсе или включается через раз, а не работает вяло.
Термозащита
Если камера перегревалась, могла сработать термозащита: тогда пропадает нагрев вообще, а не только в конвекции. Замена реле — от 2 100 ₽, но сначала ищут причину перегрева, иначе новое сработает так же.
Почему замена ТЭНа без проверки мотора — деньги на ветер
Кольцевой нагреватель и вентилятор работают как один узел. Пока крыльчатка вращается с нормальной скоростью, она непрерывно снимает тепло с раскалённой трубки, и та живёт свой расчётный срок. Как только мотор начинает сдавать, нагреватель остаётся один на один с собственным жаром. Даже если прямо сейчас он ещё цел, ресурс уходит в разы быстрее.
Отсюда правило, которое мы соблюдаем на выездах: при отказе кольцевого ТЭНа обязательно проверяется мотор — его скорость, люфт вала, посторонние шумы. Если мотор изношен, менять нужно оба узла. Замена только нагревателя за 3 500 ₽ выглядит экономией ровно до того момента, когда через несколько месяцев приходится оплачивать её повторно, а вместе с ней всё-таки мотор за 2 870 ₽.
Работает и обратная логика: если вентилятор гудит, но нагрев пока в порядке, это лучший момент для ремонта. Замена мотора сейчас сохраняет нагреватель и обходится дешевле, чем связка из двух работ потом.
Что сказать мастеру по телефону
- Запускается ли режим с горячим воздухом вообще: загорается ли индикация, крутится ли крыльчатка.
- Какой потолок температуры получается в этом режиме и какой в обычном, если делали замеры термометром.
- Как звучит вентилятор: ровный шум, гул, рывки или тишина.
- Работают ли остальные режимы и краснеет ли гриль.
- Не выбивает ли автомат при выборе режима с обдувом.
- Модель и серийный номер с таблички на торце камеры или её фотография.
Что часто путают
Первая ошибка — считать поломкой отсутствие кольцевого ТЭНа как такового: в моделях с простой конвекцией вентилятор только перемешивает воздух, и это не неисправность. Вторая — менять нагреватель, когда виноват переключатель: подсказка в том, что режим не запускается вовсе, а не греет слабо, и ремонт стоит от 2 100–2 300 ₽ вместо 3 500 ₽. Третья — винить конвекцию, когда духовка вообще не набирает температуру ни в одном режиме: тогда проверяют регулировку и остальные ТЭНы. Четвёртая — менять нагреватель, не проверив мотор. Пятая — продолжать пользоваться режимом с обдувом при гудящем вентиляторе: так вы сами доводите ТЭН до отказа.
Что включает ремонт
Профессиональный ремонт духовых шкафов при отказе конвекции идёт по паре «нагреватель и мотор», а не по одному узлу:
- Модель и год выпуска по телефону — мастер скажет, берёмся ли и доступна ли запчасть.
- Выдвижение из ниши — встроенный шкаф аккуратно выдвигает сам мастер.
- Снятие кожуха вентилятора и доступ к кольцевому нагревателю.
- Прозвонка кольцевого ТЭНа на обрыв и пробой изоляции, проверка его контактов и разъёмов.
- Проверка мотора вентилятора: скорость вращения, люфт вала, шум, нагрев обмотки.
- Проверка переключателя, термозащиты и платы управления, а также остальных нагревателей.
- Согласование стоимости — после диагностики и до начала работ.
- Замена узлов и контрольный прогрев в режиме с горячим воздухом с термометром в камере.
Ориентиры по стоимости: электроцепь или датчик температуры — от 2 000 ₽, термозащита — от 2 100 ₽, переключатель — от 2 100–2 300 ₽, терморегулятор — от 2 120 ₽, мотор вентилятора — от 2 870 ₽, ТЭН — от 3 500 ₽, плата управления — от 3 500–3 550 ₽. Все суммы — стоимость работы без запчастей. Если работа с запчастью дороже примерно половины цены сопоставимой новой духовки, мастер скажет об этом до ремонта. Гарантия на работы — до 36 месяцев.
Чего нельзя делать
- Пользоваться режимом с горячим воздухом, если вентилятор гудит, крутится рывками или стоит.
- Снимать кожух вентилятора и заднюю стенку, чтобы осмотреть нагреватель самому.
- Пытаться прозвонить ТЭН, не обесточив духовку автоматом в щитке.
- Включать духовку повторно, если при выборе режима с обдувом выбивает автомат или УЗО.
- Компенсировать слабый нагрев градусами и временем месяцами.
- Застилать дно фольгой и закрывать противнем всю ширину камеры.
- Менять нагреватель, не проверив мотор вентилятора.
