Ситуация знакомая: в духовке сгорел нагреватель, а у знакомых или на полке лежит ТЭН от другой модели — почти такой же формы, с похожими выводами. Или в магазине нужного нет, зато есть «подходящий по фото» и дешевле. Вопрос закономерный: можно ли его поставить. Короткий ответ — иногда можно, но только при совпадении всех ключевых параметров, и проверяется это не на глаз. Разберём, какие параметры должны совпасть, что происходит при несовпадении каждого из них, как проверить совместимость до установки и почему подгонка по месту почти всегда заканчивается повторным ремонтом.
Коротко: ТЭН от другой модели допустим, если совпадают мощность, напряжение, форма и габариты, расстояние между выводами и их тип, крепление и число контуров. Такое бывает внутри одной линейки производителя и у моделей, собранных на общей платформе. Если не совпадает хотя бы один параметр, деталь ставить нельзя, а подгибать её — тем более. Сверка бесплатна на диагностике, работа по замене нагревателя стоит от 3 500 ₽.
Когда это действительно возможно
- Модели одной линейки производителя, отличающиеся дизайном панели или набором программ, но собранные на одной платформе.
- Разные модели, в которых производитель использует одну и ту же деталь — это видно по совпадению артикула в каталоге.
- Техника, выпущенная на одном заводе под разными торговыми марками: такое встречается, но подтверждается только сверкой параметров.
- Совместимый аналог, который продавец прямо указывает как подходящий для нескольких моделей, включая вашу.
Во всех этих случаях решает не название модели, а совпадение параметров. Одинаковая марка — не гарантия, разные марки — не приговор.
Что должно совпасть
- Мощность в ваттах — точно или в пределах минимального допуска, указанного производителем.
- Рабочее напряжение, особенно у многоконтурных нагревателей.
- Форма, длина, ширина петли или диаметр кольца.
- Расстояние между выводами и их положение относительно фланца.
- Тип выводов: плоские клеммы, шпильки с резьбой, винтовые соединения.
- Крепление: фланец, скобы, гайки на выводах, держатели в камере.
- Число контуров: у гриля их нередко два и три вывода вместо двух.
Что будет при несовпадении
Мощность выше оригинала
Нагреватель даёт больший ток, чем рассчитана цепь. Греются клеммы и контакты переключателя, чаще срабатывает термозащита, а сам нагрев становится резче: блюда подгорают снаружи раньше, чем пропекаются. Итог — ремонт цепи от 2 000 ₽, переключатель от 2 100–2 300 ₽, термозащита от 2 100 ₽, а при длительной эксплуатации и плата от 3 550 ₽.
Мощность ниже оригинала
Духовка долго выходит на температуру, а регулировка держит нагрев почти непрерывно. Остальные ТЭНы работают с повышенной нагрузкой и вырабатывают ресурс быстрее.
Другая геометрия
Трубка касается стенки камеры, решётки или крыльчатки вентилятора. В точке контакта она перегревается и быстро вздувается, а кольцевой нагреватель с неправильной посадкой задевает лопасти.
Другое расстояние между выводами
Отверстия в задней стенке под выводы не переделываются. Деталь либо не встаёт, либо встаёт с натягом, который напрягает выводы и повреждает изолятор в месте ввода.
Другой тип выводов
Подключение получается компромиссным: скрутки, переходники, клеммы не по размеру. Ненадёжный контакт под током нагревателя греется и подгорает.
Другое число контуров
Одноконтурный ТЭН вместо двухконтурного лишает малого гриля или нарушает работу режимов: переключатель подаёт питание на выводы, которых у новой детали нет.
Особенности разных нагревателей
Верхний нагреватель и гриль
Самые капризные в подборе. Гриль у многих моделей двухконтурный, с тремя выводами, а верхний нагреватель может быть объединён с ним в одну деталь или стоять отдельно. Внешне похожая петля от другой модели часто отличается именно числом контуров и мощностью каждого из них. Ошибка здесь сразу видна по работе режимов: пропадает малый гриль или включается не тот контур.
Нижний нагреватель
Обычно скрыт под дном камеры и крепится к нему через фланец или скобы. Здесь критичны габариты и расположение выводов: деталь должна равномерно прилегать к дну, иначе низ камеры греется пятнами, а в местах отрыва трубка перегревается.
Кольцевой нагреватель
Самые строгие требования к геометрии. Диаметр кольца и посадка задают зазор до крыльчатки вентилятора, и отклонение в несколько миллиметров означает задевание лопастей. Кольцевой ТЭН от другой модели ставят только при совпадении артикула или всех размеров.
Как проверить совместимость до установки
- Найдите модель и серийный номер вашей духовки на табличке у торца камеры.
- Сравните маркировку на фланце старого и предлагаемого нагревателя: мощность, напряжение, артикул.
- Положите детали рядом и сравните форму, длину, ширину, диаметр кольца.

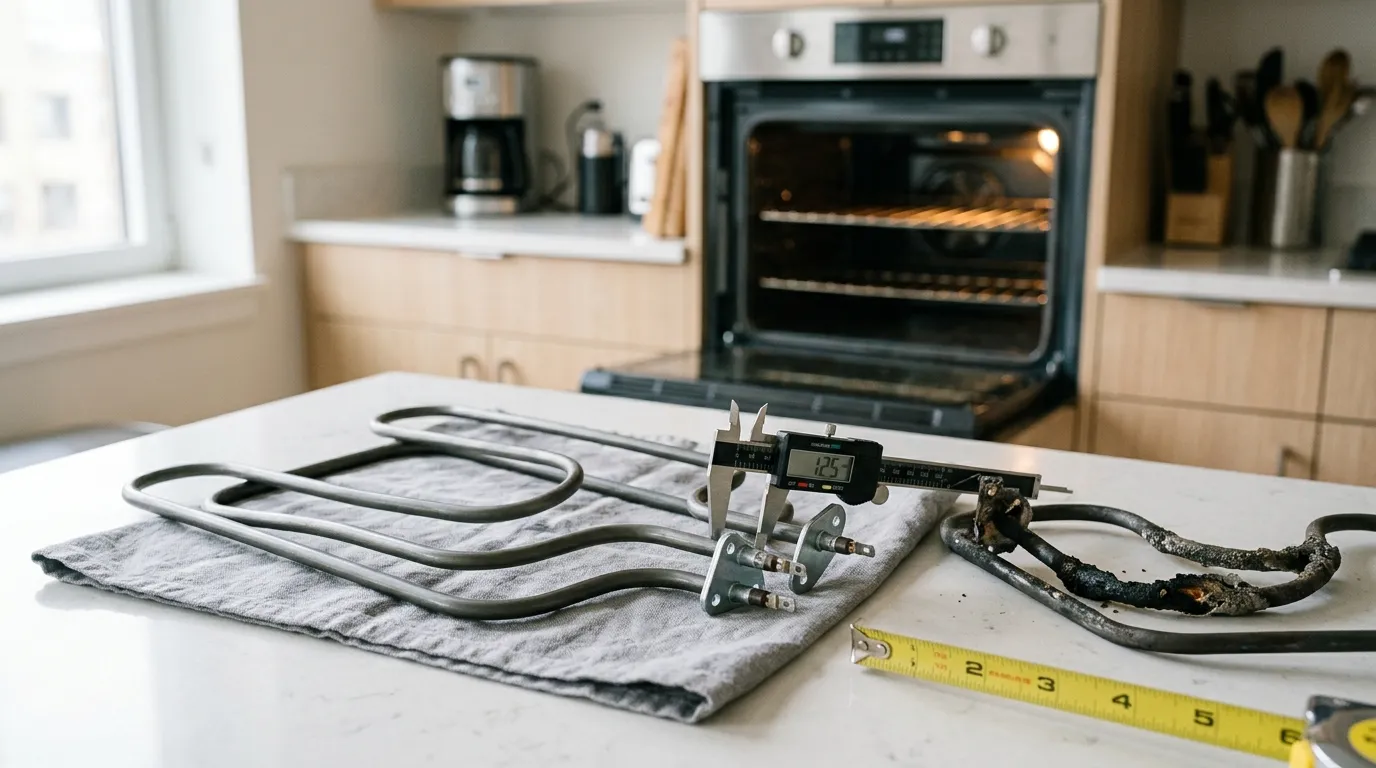

- Измерьте расстояние между выводами штангенциркулем или хотя бы линейкой.
- Сравните тип выводов и крепления, посчитайте число выводов.
- Если маркировка есть, сверьте артикул по каталогу производителя для вашей модели.
- При малейшем расхождении не ставьте деталь и не пытайтесь её подогнать.
Если хоть один пункт вызывает сомнение, лучше показать обе детали мастеру: он сверит их с моделью и скажет, есть ли смысл вообще открывать духовку.
Почему нельзя подгибать и дорабатывать
ТЭН — это металлическая трубка, внутри которой спираль уложена в спрессованный изолирующий порошок. На заводе трубку гнут до прессовки или по специальной технологии, чтобы изолятор оставался равномерным. При подгибании в домашних условиях порошок в месте изгиба смещается и растрескивается, а спираль приближается к стенке трубки. Снаружи ничего не видно, но через несколько недель или месяцев появляется пробой на корпус, и духовка начинает выбивать автомат или УЗО.
С выводами та же история: подпиливание, наращивание, скрутки и самодельные переходники дают ненадёжный контакт, который под током нагревателя греется и подгорает. Поэтому подходящая деталь ставится без доработок, а если без доработок не встаёт — значит, она не подходит.
Почему «почти подходит» — не подходит
С нагревателями нет понятия «приблизительно». Каждый параметр связан с чем-то в конструкции духовки: мощность — с сечением проводов, контактами и термозащитой, геометрия — с камерой и крыльчаткой, выводы — с отверстиями в задней стенке и клеммами, число контуров — со схемой переключателя. Когда один параметр отличается, страдает связанный с ним узел, и страдает не сразу, а через недели работы.
Отсюда главное правило: деталь либо совпадает по всему списку, либо не ставится. Экономия на «почти подходящем» ТЭНе почти всегда оборачивается двумя работами вместо одной: сначала установка, потом исправление последствий и повторная замена.
ТЭН с другой духовки: отдельные риски
Иногда речь о нагревателе, снятом с другой, списанной духовки. Даже при полном совпадении параметров у такой детали есть собственный износ: неизвестно, сколько лет она отработала, не было ли в той технике перегрева, не повреждён ли изолятор. Перед установкой её обязательно прозванивают на обрыв и на пробой изоляции, а оболочку осматривают на потемнение и вздутие. Если деталь проходит проверку, её можно ставить с пониманием, что ресурс ниже, чем у новой.
Что сказать мастеру
- Модель и серийный номер вашей духовки с таблички.
- Модель, с которой снят или для которой предназначен имеющийся ТЭН.
- Маркировку на обеих деталях, если она читается.
- Фотографии нагревателей рядом, выводов и крепления крупным планом.
- Какой именно нагреватель нужен: верхний, гриль, нижний или кольцевой.
- Что уже делали: ставили ли деталь, как после этого вела себя духовка.
Что часто путают
Первая ошибка — подбирать ТЭН по фотографии: разница в мощности и расстоянии между выводами на снимке не видна. Вторая — считать, что одна марка гарантирует совместимость: у одного производителя десятки исполнений. Третья — ставить более мощный нагреватель «для скорости». Четвёртая — подгибать трубку и дорабатывать выводы. Пятая — ставить деталь с чужой духовки без прозвонки изоляции.
Что включает ремонт
Профессиональный ремонт духовых шкафов с заменой нагревателя начинается с проверки, какую деталь можно ставить:
- Модель, год выпуска и серийный номер по телефону — мастер проверит наличие подходящей детали до выезда.
- Выдвижение из ниши и обесточивание духовки автоматом в щитке.
- Прозвонка старого нагревателя и его цепи: убеждаемся, что замена действительно нужна.
- Сверка имеющейся или предлагаемой детали по всем параметрам с моделью духовки.
- Прозвонка детали с другой духовки на обрыв и пробой изоляции, если речь о ней.
- Согласование стоимости — после диагностики и до начала работ.
- Установка ТЭНа без доработок, подключение выводов с правильным усилием.
- Контрольный прогрев с термометром во всех режимах, где участвует нагреватель.
Ориентиры по стоимости: электроцепь или датчик температуры — от 2 000 ₽, термозащита — от 2 100 ₽, переключатель — от 2 100–2 300 ₽, терморегулятор — от 2 120 ₽, мотор вентилятора — от 2 870 ₽, ТЭН — от 3 500 ₽, плата управления — от 3 500–3 550 ₽. Все суммы — стоимость работы без запчастей. Если работа с запчастью дороже примерно половины цены сопоставимой новой духовки, мастер скажет об этом до ремонта. Гарантия на работы — до 36 месяцев.
Сначала убедитесь, что ТЭН действительно сгорел
Вопрос «подойдёт ли чужой нагреватель» часто задают раньше, чем выяснили, нужен ли он вообще. Духовка не греет не только из-за обрыва ТЭНа: питание может не доходить из-за подгоревшей клеммы, от 2 000 ₽, или контакта переключателя, от 2 100–2 300 ₽, а нагрев может блокировать сработавшая термозащита или датчик температуры. Поэтому первым шагом всегда идёт прозвонка старой детали и её цепи. Если нагреватель цел, вопрос о совместимости чужого просто отпадает.
Признаки, что поставлен неподходящий ТЭН
- Духовка стала заметно дольше выходить на температуру или, наоборот, подгорает всё подряд.
- Через полчаса-час работы срабатывает термозащита.
- Греется розетка или слышны щелчки у места подключения.
- Выбивает автомат или УЗО при включении конкретного режима.
- Пропал малый гриль или режимы работают не так, как раньше.
- Трубка светится неравномерно или касается стенки камеры.
- Вентилятор конвекции шумит иначе: кольцевой нагреватель задевает крыльчатку.
Чего нельзя делать
- Ставить нагреватель, у которого не совпадает хотя бы один ключевой параметр.
- Подгибать трубку, подпиливать и наращивать выводы.
- Подключать выводы скрутками и самодельными переходниками.
- Ставить ТЭН мощнее оригинала ради более быстрого разогрева.
- Устанавливать деталь с другой духовки без прозвонки изоляции.
- Работать с нагревателями, не обесточив духовку автоматом в щитке.
- Пользоваться духовкой, если после установки выбивает автомат или греется розетка.
