Трубка тёмная, дно холодное или выбивает УЗО: где норма, где обрыв и сколько это стоит

Духовка перестала печь снизу, гриль не краснеет, в режиме горячего воздуха камера едва тёплая или при включении нагрева срабатывает УЗО — и хочется понять, сгорел ли нагреватель, прежде чем тратиться на ремонт. Проверить ТЭН на исправность можно в два этапа. Первый — безопасные проверки без инструментов и без разборки, которые под силу любому хозяину. Второй — замер сопротивления и изоляции, который требует доступа к клеммам и выполняется мастером. Разберём, какие проверки можно сделать самому, как читать их результат, что показывает замер, что путают с неисправным ТЭНом и сколько стоит замена.

У ТЭНа, в отличие от электроники, почти не бывает промежуточных состояний: спираль внутри трубки либо цела, и нагреватель греет на полную мощность, либо в обрыве, и он холодный. Отдельный случай — пробой изоляции, когда нагреватель ещё греет, но ток уходит на корпус. Поэтому домашняя проверка сводится к простым вопросам: краснеет ли трубка, греется ли её зона и не срабатывает ли защита. Ответы на них уже отделяют сгоревший нагреватель от поломок других узлов.

Какие ТЭНы проверять и в каких режимах

• Верхний и гриль. Видны на потолке камеры. Часто это один двухконтурный нагреватель: малый внутренний контур работает в малом гриле, оба — в большом.
• Нижний. Спрятан под дном камеры, не светится. О его работе судят по нагреву дна.
• Кольцевой. Стоит вокруг крыльчатки за кожухом на задней стенке, работает в режиме горячего воздуха.

Какие нагреватели включаются в каждом режиме, указано в схеме режимов в инструкции. С ней проверка идёт быстрее и точнее.

Подготовка и безопасность

• Проверяйте только исправно включающуюся духовку. Если есть запах гари, треск или уже выбивало УЗО несколько раз, проверки отменяются: обесточьте шкаф и вызывайте мастера.
• Освободите камеру. Уберите противни, фольгу со дна и всё, что лежит на решётках.
• Осматривайте только остывшую духовку. Работающие нагреватели раскалены, а в режимах гриля до них легко дотянуться рукой.
• Подготовьте термометр для духовки и прихватку. Руками к стенкам и дну прикасаться не нужно.

Проверка 1: осмотр нагревателей

На выключенной и остывшей духовке при хорошем освещении осмотрите верхний нагреватель и гриль. Тревожные признаки: вздутие или пузырь на трубке, прогар — маленькая дыра или тёмная точка с оплавленными краями, трещина, белёсое или ржавое пятно, провис трубки к верхней решётке, толстый слой пригоревшего жира. Нижний ТЭН так осмотреть нельзя, а кожух кольцевого снимайте, только если инструкция к модели это разрешает, — дальше крыльчатки не разбирайте.

Проверка 2: свечение по режимам

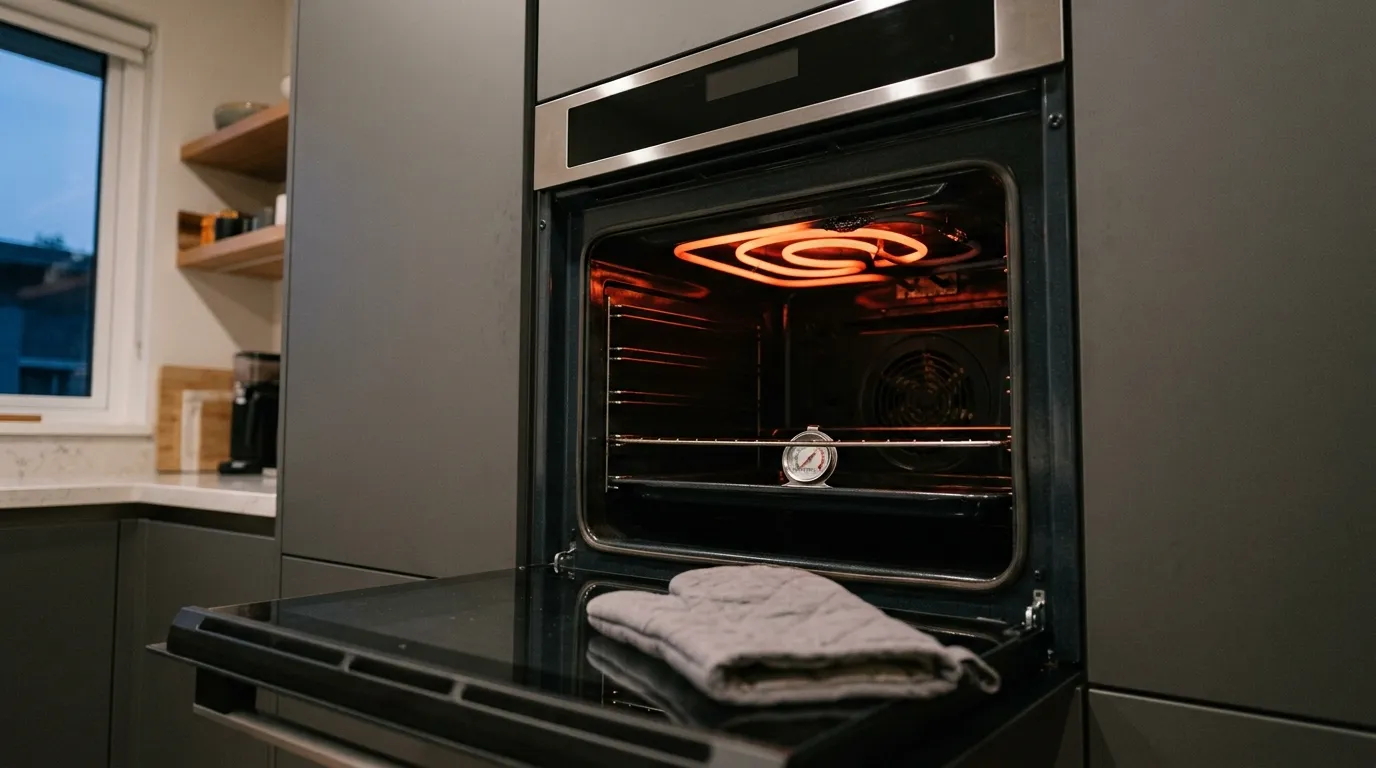

1. Включите большой гриль на максимум. Через 3–5 минут оба контура верхнего нагревателя должны равномерно покраснеть.
2. Переключите на малый гриль. Должен светиться только центр — это норма.
3. Включите верхний нагрев. Трубка может светиться слабее, чем в гриле, но потолок камеры должен ощутимо греться.
4. Понаблюдайте несколько минут. Трубка, которая краснеет и гаснет с интервалом, работает циклами терморегулятора и исправна.

Концы трубки у задней стенки обычно не краснеют — участки у выводов холоднее по конструкции. А вот яркое пятно заметно светлее остальной трубки говорит о местном перегреве и близком прогаре.

Проверка 3: нагрев скрытых зон

• Нижний ТЭН. Включите только нижний нагрев на 180 °C на 15 минут и осторожно, прихваткой, сравните дно со стенками. Дно должно быть заметно горячее. Можно поставить термометр на решётку нижнего уровня.
• Кольцевой ТЭН. Сравните режим горячего воздуха с верхним и нижним нагревом на одной температуре с термометром по центру. Если в первом камера почти холодная, а крыльчатка при этом крутится, кольцевой нагреватель под подозрением.

Проверка 4: поведение защиты

Если УЗО или автомат срабатывают строго при включении одного режима, а в других нет, это сильный признак пробоя изоляции нагревателя этого режима. Не повторяйте проверку: один раз увидели — выключите духовку, обесточьте её в щитке и больше не включайте этот режим до диагностики. Главное здесь не цена, а безопасность, корпус при пробое может оказаться под напряжением.

Как читать результат

Большой гриль на максимуме, нижний нагрев с термометром, режимы сверены со схемой — а контур так и не краснеет, дно холодное или выбило УЗО? Похоже на обрыв или пробой нагревателя, но точный ответ — сгорел ТЭН, отгорела клемма или отказал селектор — даёт только замер.
