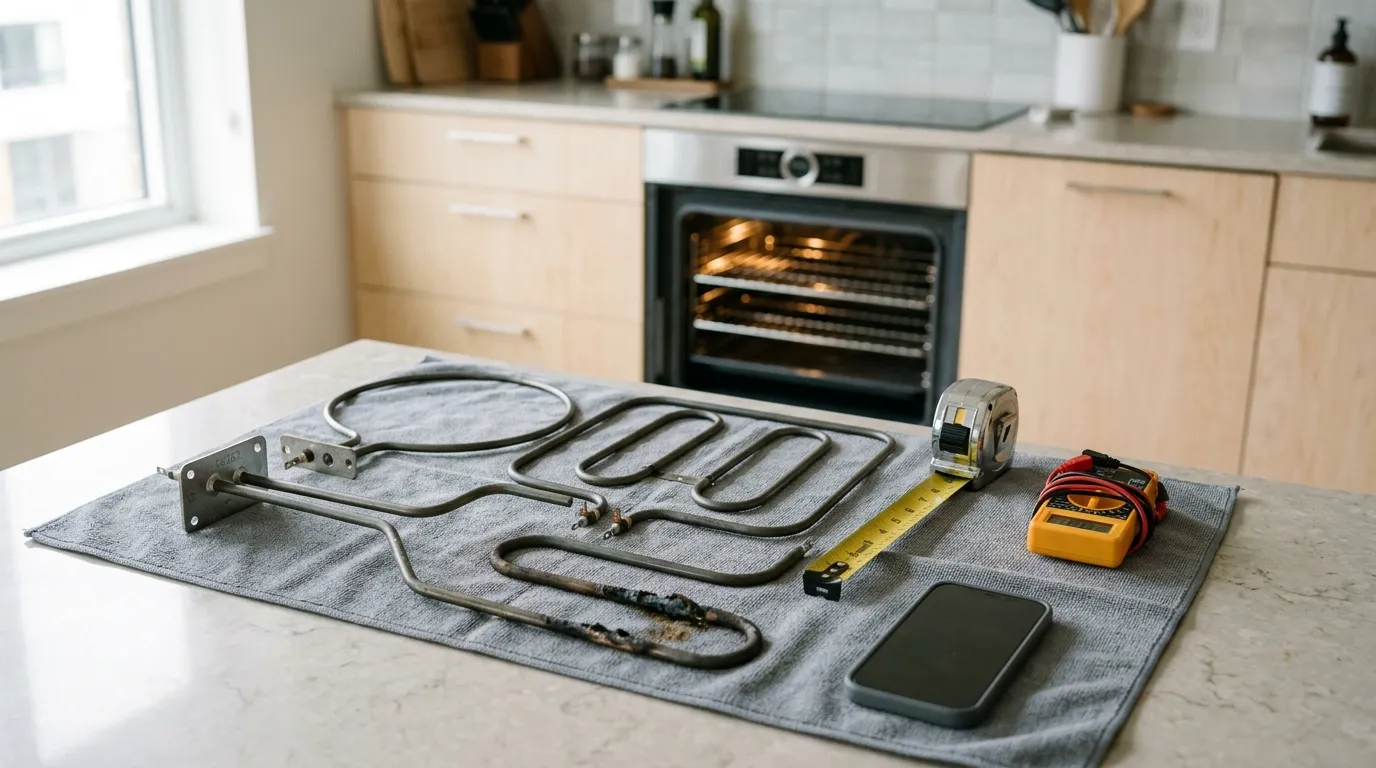

Как подобрать ТЭН для духовки: параметры, маркировка и частые ошибки

Когда духовка перестаёт греть, многие сразу ищут в интернете новый нагреватель и быстро обнаруживают, что их десятки, внешне похожих и отличающихся на первый взгляд мелочами. Эти мелочи и решают всё: мощность, форма, расстояние между выводами, способ крепления. Неподходящий ТЭН либо не встанет на место, либо будет греть не так, как нужно, либо перегрузит цепь. Разберём, какие нагреватели стоят в духовках, по каким параметрам подбирать замену, где найти нужные данные и почему перед покупкой стоит убедиться, что нагреватель действительно неисправен.

Коротко: подбирают ТЭН по модели и серийному номеру духовки с таблички на торце камеры, а при возможности — по маркировке на самом нагревателе. Совпадать должны мощность, форма и габариты, расстояние между выводами, тип выводов и крепление, число контуров. Перед покупкой обязательно прозвоните старый нагреватель: в заметной части случаев он исправен, а питание не доходит из-за контакта или переключателя — ремонт от 2 000 ₽ и от 2 100–2 300 ₽ вместо замены ТЭНа за 3 500 ₽.

Какие ТЭНы стоят в духовке

Верхний нагреватель. Расположен под потолком камеры, работает в классическом режиме, часто совмещён с грилем или стоит рядом с ним.
Гриль. Мощный нагреватель под потолком, нередко с двумя контурами: малый гриль включает центральную часть, полный — всю петлю.
Нижний нагреватель. У большинства современных моделей скрыт под дном камеры, поэтому его не видно, а по состоянию судят по результату готовки.
Кольцевой нагреватель. Опоясывает крыльчатку вентилятора за задней стенкой и отвечает за режим горячего воздуха.
Дополнительные нагреватели у отдельных моделей: для режимов пиццы, пара или быстрого разогрева.

Каждый тип подбирают отдельно: верхний от одной модели не встанет на место гриля другой, даже если они похожи на фотографии.

По каким параметрам подбирать

Мощность

Указывается в ваттах и должна совпадать с оригиналом. Более слабый ТЭН не даст нужного нагрева: духовка будет долго выходить на температуру, а регулировка — работать без пауз. Более мощный перегружает контакты, клеммы и переключатель, чаще срабатывает термозащита, а сам нагрев становится резче расчётного.

Напряжение

Для бытовых духовок это обычно 230 вольт, но у некоторых нагревателей с несколькими контурами рабочее напряжение распределяется иначе. Этот параметр указан на маркировке и в каталоге.

Форма и габариты

Длина петли, ширина, диаметр кольца, изгибы. Нагреватель должен точно повторять оригинал: иначе он будет касаться стенок камеры, задевать крыльчатку или не попадёт в держатели.

Расстояние между выводами и их тип

Выводы проходят через заднюю стенку, и отверстия под них не переделаешь. Отличается и тип контакта: плоские клеммы, шпильки с резьбой, винтовые соединения. Неподходящие выводы означают ненадёжное подключение, а ненадёжный контакт под током нагревателя греется и подгорает.

Крепление

Фланец с винтами, скобы, гайки на выводах, держатели внутри камеры. У кольцевых ТЭНов важна и посадка относительно крыльчатки: зазор должен быть одинаковым по всему кругу.

Число контуров

Нагреватель гриля с двумя контурами имеет три вывода вместо двух. Поставить вместо него одноконтурный — значит лишиться малого гриля или получить неправильную работу режимов.

Собираетесь заказать ТЭН, но не прозванивали старый и не проверяли, доходит ли до него питание? В заметной части случаев нагреватель исправен, а виноваты подгоревшая клемма, контакт переключателя или реле платы.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер аккуратно выдвинет встроенный шкаф из мебельной ниши, прозвонит каждый нагреватель на обрыв и пробой изоляции, проверит клеммы, переключатель, реле платы и термозащиту, а если замена действительно нужна — подберёт деталь по модели и серийному номеру и назовёт стоимость работы до её начала. Гарантия на работы — до 36 месяцев. Выезд мастера сразу или в удобное для вас время.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Где найти нужные данные

Табличка на торце камеры или на внутренней стороне дверцы: там указаны модель и серийный номер — главные данные для подбора.
Маркировка на самом нагревателе: на фланце или у выводов обычно выбиты мощность, напряжение и артикул.
Инструкция к духовке: в ней иногда указаны мощности нагревателей по режимам.
Каталог запчастей производителя: по модели и серийному номеру в нём находят точный артикул.
Замеры старого ТЭНа: длина, ширина, диаметр кольца, расстояние между выводами — на случай, если маркировка стёрлась.
Фотография нагревателя на месте, с креплением и выводами: пригодится продавцу и мастеру.

Самый надёжный путь — модель и серийный номер. Внешне одинаковые духовки одной линейки выпускаются в разных исполнениях, и нагреватели у них могут отличаться.

Оригинал, аналог или универсальный

Оригинальный ТЭН гарантированно совпадает по всем параметрам, но стоит дороже и бывает в наличии не всегда.
Совместимый аналог для распространённых моделей работает не хуже, если совпадают мощность, геометрия, выводы и крепление.
Универсальный нагреватель «для любой духовки» — рискованный выбор: его приходится подгибать, а подгибание трубки повреждает изолятор внутри.
Деталь с разборки допустима, но её собственный ресурс уже частично выработан, а скрытые повреждения оболочки не видны.
Для техники старше двадцати лет нагреватель иногда не выпускается ни в каком исполнении — это лучше выяснить до разборки.

Что сказать продавцу или мастеру

Модель и серийный номер духовки с таблички — это главное, всё остальное вторично.
Какой именно нагреватель нужен: верхний, гриль, нижний или кольцевой.
Маркировку со старого ТЭНа, если она читается: мощность, напряжение, артикул.
Фотографии нагревателя на месте, выводов крупным планом и крепления.
Замеры, если маркировки нет: длина и ширина петли, диаметр кольца, расстояние между выводами.
Результат прозвонки, если она уже делалась: обрыв или пробой изоляции.

Чем опасна ошибка в подборе

Неподходящая мощность — не только плохая готовка. Слабый нагреватель заставляет духовку работать без пауз, и остальные ТЭНы тоже вырабатывают ресурс быстрее. Мощный перегружает цепь: греются клеммы, подгорают контакты переключателя, чаще срабатывает термозащита, а в худшем случае страдает реле платы. Ремонт этих узлов стоит от 2 000 до 3 550 ₽, то есть экономия на детали оборачивается дополнительными работами.

Неподходящая геометрия опасна по-другому. Трубка, касающаяся стенки камеры, перегревается в точке контакта и быстро вздувается. Кольцевой нагреватель, посаженный с перекосом, задевает крыльчатку вентилятора. А попытка подогнуть деталь по месту разрушает изолятор внутри трубки — снаружи это не видно, но однажды появится пробой на корпус, и духовка начнёт выбивать автомат.

Почему сначала нужна прозвонка

Симптом «не греет» или «греет слабо» указывает на группу причин, а не на конкретную деталь. Нагреватель может быть цел, а питание не доходить до него из-за подгоревшей клеммы, контакта переключателя или реле платы. Бывает и обратное: ТЭН цел по сопротивлению, но имеет пробой изоляции на корпус, и тогда его нужно менять, хотя внешне он выглядит нормально. Отличить эти случаи можно только прибором.

Поэтому правильная последовательность такая: сначала прозвонка нагревателя и его цепи, потом подбор детали. На выездах мы регулярно видим купленные «на всякий случай» ТЭНы, которые так и не понадобились: проблема была в контакте, и её устранение стоило дешевле, чем сама деталь.

Как определить, какой нагреватель отказал

Не краснеет трубка под потолком в режиме гриля — гриль или его контакт.
Верх не румянится в классическом режиме, а гриль работает — верхний нагреватель или его контур.
Низ блюда остаётся сырым, а в режиме только нижнего нагрева камера почти не греется — нижний ТЭН.
Режим с горячим воздухом дует, но не греет, а обычные режимы в порядке — кольцевой нагреватель.
Не греет ни один режим — скорее общее: термозащита, питание, плата, а не конкретный ТЭН.
При включении одного режима выбивает автомат — пробой изоляции именно того нагревателя, который в нём участвует.

Эта картина подсказывает направление, но окончательный ответ даёт только прозвонка: без неё легко купить не ту деталь.

Что часто путают

Первая ошибка — подбирать нагреватель по фотографии: внешне одинаковые ТЭНы отличаются мощностью и выводами. Вторая — брать деталь мощнее «чтобы грела лучше»: цепь на это не рассчитана. Третья — путать верхний нагреватель и гриль, особенно если они стоят рядом. Четвёртая — подгибать трубку под размер. Пятая — покупать ТЭН без прозвонки старого: в заметной части случаев деньги уходят впустую.

Можно ли поставить самому

Подобрать деталь по модели и маркировке вполне реально, а вот установку мы советуем доверить мастеру. Причины практические. Доступ к нагревателям требует выдвинуть духовку из ниши и снять заднюю панель или кожух вентилятора, крепления легко сорвать, а крыльчатку при снятии — погнуть. Выводы нужно подключить с правильным усилием: слабый контакт под током нагревателя подгорает, перетянутый повреждает вывод. Наконец, после установки нужен контрольный прогрев с термометром, чтобы убедиться, что новая деталь даёт расчётную температуру и режимы работают как положено.

Отдельно — электробезопасность: на клеммах остаётся напряжение, пока духовка не обесточена автоматом в щитке. И если при подборе была допущена ошибка, мастер заметит её до включения, а не после первого выбитого автомата.

Что включает ремонт

Профессиональный ремонт духовых шкафов с заменой нагревателя строится так:

Модель, год выпуска и серийный номер по телефону — мастер проверит наличие детали до выезда.
Выдвижение из ниши и обесточивание духовки автоматом в щитке.
Прозвонка нагревателя на обрыв и пробой изоляции, проверка клемм, переключателя и реле платы.
Подбор детали по модели, серийному номеру и маркировке старого ТЭНа.
Согласование стоимости — после диагностики и до начала работ.
Демонтаж старого нагревателя, осмотр выводов и клемм на следы перегрева.
Установка нового ТЭНа с правильной посадкой и подключением выводов.
Контрольный прогрев с термометром в каждом режиме, где участвует нагреватель.

Ориентиры по стоимости: электроцепь или датчик температуры — от 2 000 ₽, термозащита — от 2 100 ₽, переключатель — от 2 100–2 300 ₽, терморегулятор — от 2 120 ₽, мотор вентилятора — от 2 870 ₽, ТЭН — от 3 500 ₽, плата управления — от 3 500–3 550 ₽. Все суммы — стоимость работы без запчастей. Если работа с запчастью дороже примерно половины цены сопоставимой новой духовки, мастер скажет об этом до ремонта. Гарантия на работы — до 36 месяцев.

Прайс посмотрели — и уже присматриваете ТЭН, хотя режим не включается через раз, а ручка переключателя щёлкает без нагрева? Переключатель — от 2 100 ₽. Если дело в нём, купленный нагреватель и работа по его установке за 3 500 ₽ ничего не изменят.

Разница объяснима: через контакты переключателя идёт питание на каждый нагреватель, и когда они подгорают, исправный ТЭН просто не получает тока. Внешне это неотличимо от сгоревшей трубки, поэтому без прозвонки легко потратить деньги на деталь, которая не понадобится. Мастер проверяет всю цепь от переключателя до выводов и называет, что именно нужно менять, до начала работ. Вызовите нашего мастера сегодня: диагностика бесплатная. Работаем по всей России с 2005 года, гарантия на работы — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Как продлить жизнь новому нагревателю

Не обрабатывайте ТЭНы средствами для духовок и не трите их металлическими губками.
Не допускайте наростов жира на трубках: протирайте камеру, пока налёт свежий.
Не застилайте дно фольгой: нижний нагреватель под ним перегревается.
Не лейте воду на раскалённое дно и нагреватели.
Следите за вентилятором конвекции: без нормального обдува кольцевой ТЭН перегревается.
Не откладывайте ремонт регулировки: духовка, которая греет без пауз, изнашивает все нагреватели.
Держите свободными вентиляционные вырезы ниши и щель над дверцей.

Чего нельзя делать

Покупать нагреватель без прозвонки старого и проверки цепи.
Подбирать деталь по фотографии, не сверив мощность, геометрию и выводы.
Ставить ТЭН мощнее оригинала, рассчитывая на более сильный нагрев.
Подгибать трубку, чтобы она встала на место.
Подключать выводы скрутками или на неподходящие клеммы.
Работать с нагревателями, не обесточив духовку автоматом в щитке.
Включать духовку после установки без контрольного прогрева.

Эксперт отвечает на ваши вопросы

Немчинов Сергей Игоревич

Руководитель направления «Ремонт духовых шкафов». 14 лет в бытовой технике, 6 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество ремонта. Знает все типы техники — электрические, газовые, комбинированные духовки, модели с конвекцией и пиролизом. Консультирует по сложным случаям: неравномерный нагрев, сбои электроники, замена ТЭНов и термостатов. Следит, чтобы клиенту не навязывали лишние работы.

Можно ли поставить ТЭН мощнее, чтобы духовка грела быстрее?

Нельзя, и это одна из самых частых ошибок. Цепь духовки рассчитана на определённые мощности: клеммы, контакты переключателя, реле платы и провода подобраны под них с запасом, но не с двукратным. Более мощный нагреватель даёт больший ток, контакты начинают греться и подгорать, чаще срабатывает термозащита, а сам нагрев становится резче расчётного — блюда подгорают снаружи раньше, чем пропекаются. В итоге экономия на скорости разогрева оборачивается ремонтом цепи от 2 000 рублей, переключателя от 2 100–2 300 и иногда платы от 3 550. Если духовка стала греть медленно, причина почти всегда не в мощности исходного ТЭНа, а в его износе, обрыве одного из контуров, контактах или сбитой регулировке.

Маркировка на старом нагревателе стёрлась. Как подобрать?

Главный источник — не нагреватель, а табличка духовки: модель и серийный номер на торце камеры или на внутренней стороне дверцы. По ним в каталоге запчастей находится точный артикул, и это надёжнее любой маркировки. Если табличку тоже не прочитать, помогут замеры старого ТЭНа: длина и ширина петли, диаметр кольца, расстояние между выводами, их тип и число, способ крепления. Сфотографируйте нагреватель на месте и отдельно выводы крупным планом. Мощность можно оценить прибором по сопротивлению, но это имеет смысл только для исправной трубки. Честно скажу: при стёртой маркировке и нечитаемой табличке подбор становится лотереей, и именно здесь помощь мастера экономит больше всего, потому что он сверяет деталь до покупки, а не после.

Подойдёт ли нагреватель от похожей модели того же производителя?

Иногда подойдёт, но рассчитывать на это без проверки нельзя. Производители используют одни и те же корпуса в разных исполнениях, а нагреватели внутри могут отличаться мощностью, числом контуров и расположением выводов. Две духовки одной линейки с разными наборами режимов нередко имеют разные ТЭНы гриля: у одной он двухконтурный с тремя выводами, у другой — обычный. Поэтому сверять нужно не название модели, а артикул детали по серийному номеру или хотя бы полный набор параметров: мощность, геометрию, выводы, крепление. Если хотя бы один параметр не совпадает, деталь не подходит, даже если визуально она почти такая же. Лучше потратить десять минут на сверку, чем покупать нагреватель дважды.

Как понять, что старый ТЭН действительно неисправен?

По внешнему виду это определяется только в очевидных случаях: вздутие, трещина, прогар. Во всех остальных нужна прозвонка прибором, причём двумя измерениями. Первое — сопротивление спирали: обрыв показывает бесконечность, и такой нагреватель не греет вовсе. Второе — сопротивление изоляции между выводами и корпусом: пробой не всегда виден снаружи, но именно он заставляет духовку выбивать автомат или УЗО. Дома без опыта оба замера делать не стоит, особенно если духовка встроена и доступ к выводам только через снятую панель. Поэтому правильный порядок такой: бесплатная диагностика, на которой мастер прозванивает и сам ТЭН, и его цепь — клеммы, переключатель, реле. Только после этого есть смысл покупать деталь.

Стоит ли брать универсальный нагреватель?

Не советую для встраиваемых духовок. Такие нагреватели продаются с расчётом на то, что их подогнут по месту, но изгиб трубки повреждает изолятор внутри: снаружи всё выглядит нормально, а через несколько недель или месяцев появляется пробой на корпус, и духовка начинает выбивать автомат. Кроме того, универсальная деталь редко совпадает по расстоянию между выводами и креплению, и подключение получается компромиссным — а ненадёжный контакт под током нагревателя подгорает. В результате экономия на детали оборачивается повторной заменой, от 3 500 рублей за работу, и ремонтом цепи, от 2 000. Для распространённых моделей есть совместимые аналоги с точным совпадением параметров — они разумная альтернатива оригиналу, в отличие от универсальных.

Если деталь я уже купил, можно ли пригласить мастера только на установку?

Можно, но мастер всё равно начнёт с проверки, и это в ваших интересах. Сначала он сверит купленную деталь с моделью и старым нагревателем: мощность, геометрию, выводы, крепление. Затем прозвонит старый ТЭН и цепь, чтобы убедиться, что замена действительно решит проблему. Если выяснится, что деталь не подходит, её лучше вернуть продавцу нераспакованной, чем мучиться с подгонкой. Если выяснится, что нагреватель цел, а питание не доходит из-за контакта, вы сэкономите на работе по установке — ремонт цепи стоит от 2 000 рублей против 3 500 за замену ТЭНа. Стоимость работы в любом случае называется до начала, а гарантия на неё действует до 36 месяцев независимо от того, чья была деталь.
