Духовка выбивает УЗО: что такое утечка тока, как её ищут и сколько стоит ремонт

Сначала о безопасности. Сработавшее УЗО — не каприз техники и не повод искать способ его обойти. Этот прибор защищает человека: он отключает линию, когда часть тока уходит мимо рабочей цепи, то есть на корпус. Пока причина не найдена, духовкой пользоваться нельзя: обесточьте её, выньте вилку, а у встроенной модели выключите автомат, отвечающий за её розетку. Не отключайте само УЗО и не заменяйте его на обычный автомат — так снимается ровно та защита, которая сейчас работает по назначению. И не трогайте корпус духовки мокрыми руками, пока она под напряжением.

Дальше о сути. Срабатывание УЗО при работающем автомате почти всегда означает одно: где-то нарушена изоляция, и ток находит путь на металл. Причина может быть в нагревателе, в моторе вентилятора, в проводке внутри шкафа или в подмоченных клеммах. Разброс цен от 2 000 ₽ за работу по электроцепи и 2 870 ₽ за мотор до 3 500 ₽ за нагреватель и 3 550 ₽ за модуль. Речь об электрических духовых шкафах: встроенных и духовках в составе отдельностоящих плит.

Главное отличие от обычного автомата: тот считает силу тока в цепи, а УЗО сравнивает, сколько тока ушло в прибор и сколько вернулось. Если разница превышает несколько десятков миллиампер, значит, часть тока уходит куда-то ещё — через корпус, через влагу, через человека. Поэтому УЗО не бывает «слишком чувствительным без повода»: оно реагирует на реальную утечку. А ещё она бывает плавающей — появляется только на прогретой технике или в сырую погоду, и именно поэтому защита иногда срабатывает не сразу, а через двадцать минут работы.

Когда именно срабатывает: шесть сценариев

Момент отключения — самая ценная подсказка. Найдите свой случай в таблице.

Что можно проверить самому

Всё перечисленное делается на обесточенной технике и без вскрытия корпуса.

• Убедитесь, что сработало именно УЗО. Это широкий двухмодульный прибор с кнопкой «Тест» или дифавтомат. От этого зависит весь дальнейший разбор: у обычного автомата другая логика.
• Запомните момент срабатывания. При подаче питания, в момент включения нагрева, через двадцать минут, только на конвекции — это половина диагноза.
• Отключите духовку из розетки и включите УЗО. Держится — источник в технике. Выбивает и без неё — причина в проводке или другом приборе на линии.
• Включайте приборы по одному. Если по отдельности всё работает, а вместе выбивает, речь о суммарной утечке по группе: небольшие утечки нескольких приборов складываются, и духовка оказывается последней каплей.
• Вспомните, что было накануне. Мытьё камеры водой, пиролиз, залив сверху, переезд, зимний простой на даче — типичные предшественники утечки.
• Дайте технике просохнуть. Если причина во влаге, обесточенная духовка с приоткрытой дверцей в сухом тёплом помещении за сутки-двое иногда приходит в норму. Феном, обогревателем и включением на нагрев сушить нельзя.
• Осмотрите розетку и вилку. Потемнения, оплавленный пластик, запах горячего пластика — повод не пользоваться розеткой и вызвать мастера.
• Оцените, не было ли скачка напряжения. После грозы и аварийных отключений утечки встречаются заметно чаще.
• Не трогайте корпус мокрыми руками. Пока причина не найдена, техника считается потенциально опасной, даже если внешне всё в порядке.

Духовку отключили — УЗО держится, включили обратно — выбивает снова? Значит, точка утечки внутри техники: пробитый нагреватель, обмотка мотора, подмоченные клеммы или повреждённая изоляция проводки. Найти её можно только замером.

Работаем по всей России с 2005 года. Бесплатная диагностика на дому: мастер замерит сопротивление изоляции каждого нагревателя, моторов конвекции и охлаждения, датчика и проводки, найдёт точку утечки, осмотрит клеммную колодку и внутренние соединения на следы влаги и подгорания, проверит плату и оценит состояние розетки и подключения. Встроенный шкаф аккуратно выдвинет из мебельной ниши сам. Причину и стоимость назовёт до начала работ. Гарантия — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Где возникает утечка

Пробой нагревателя — от 3 500 ₽

Главный источник утечки в духовке. Внутри трубки ТЭНа спираль отделена от оболочки изолирующим наполнителем, и он гигроскопичен: через микротрещину в трубке влага попадает внутрь, сопротивление изоляции падает, и часть тока уходит на корпус. Отсюда две характерные приметы. Первая: срабатывание привязано к включению нагрева. Вторая: проблема часто появляется после мытья камеры водой или после долгого простоя в сыром помещении. Иногда такой элемент внешне цел, иногда видны вздутие и тёмный участок. Подтверждается замером сопротивления изоляции, работа по замене — от 3 500 ₽ без стоимости детали.

Утечка в моторе вентилятора — от 2 870 ₽

Второй по частоте источник. Обмотка мотора работает в горячей зоне, её лаковая изоляция стареет и теряет свойства, а осевший жир и влага ускоряют процесс. Узнаётся по привязке к режиму: УЗО срабатывает при включении конвекции или через время после старта, когда мотор охлаждения прогрелся. Проверяется тем же замером изоляции, но уже по обмотке. Замена мотора — от 2 870 ₽.

Повреждённая проводка и подмоченные клеммы — от 2 000 ₽

Провода внутри корпуса идут рядом с горячими узлами, их изоляция со временем дубеет и трескается; добавьте к этому провод, задетый при монтаже мебели, или клемму, на которую попала вода при мытье, — и утечка готова. Характерная примета: срабатывание не связано с конкретным режимом и может происходить сразу при подаче питания. Работа по электроцепи — от 2 000 ₽, самая недорогая позиция по теме.

Датчик температуры и плата — от 2 120 ₽ и от 3 550 ₽

Реже, но встречается. Повреждённый датчик с нарушенной изоляцией даёт утечку по своей цепи — работа от 2 120 ₽. На плате причиной становятся пробитые силовые элементы, влага или нагар между дорожками — от 3 550 ₽. Эти версии подтверждаются последними, после нагревателей, моторов и проводки. Отдельные модели выводят ошибку, но расшифровывать буквенно-цифровые коды самостоятельно бессмысленно: у разных производителей они означают разное, практический смысл имеют группы — нагрев, датчик температуры, управление, вентиляция, питание.

Суммарная утечка по группе

Отдельная ситуация, которую важно понимать. Небольшая утечка есть у любой техники, это нормально и укладывается в допуск. Но если на одной линии с духовкой стоят стиральная машина, посудомоечная, бойлер, их фоновые утечки складываются, и общая сумма подходит к порогу срабатывания. Тогда включение духовки становится последней каплей, хотя сама она может быть почти исправна. Признак — по отдельности приборы работают, вместе выбивают. Здесь нужна и диагностика техники, и консультация электрика по распределению линий: мы честно скажем, если дело не в приборе.

Что путают чаще всего

Первое — считают УЗО «слишком чувствительным» и ищут способ его обойти; на деле оно реагирует на реальную утечку, а обход снимает защиту человека. Второе — путают его с обычным автоматом: тот отключает линию при перегрузке и замыкании, и это другой диагноз. Третье — после просушки решают, что всё прошло: если влага попала внутрь трубки нагревателя, она оттуда не уходит, и срабатывания вернутся. Четвёртое — заранее настраиваются на замену платы за 3 550 ₽, хотя лидируют нагреватель за 3 500 ₽ и проводка за 2 000 ₽.

Что включает ремонт

Профессиональный ремонт духовых шкафов по этой теме сводится к поиску точки утечки:

1. Опрос и проверка линии. Что сработало, в какой момент, держится ли защита без духовки, что ещё подключено к той же группе.
2. Доступ к технике. Встроенный шкаф аккуратно выдвигается из мебельной ниши, прибор обесточивается. Разбирать кухню до приезда мастера не нужно.

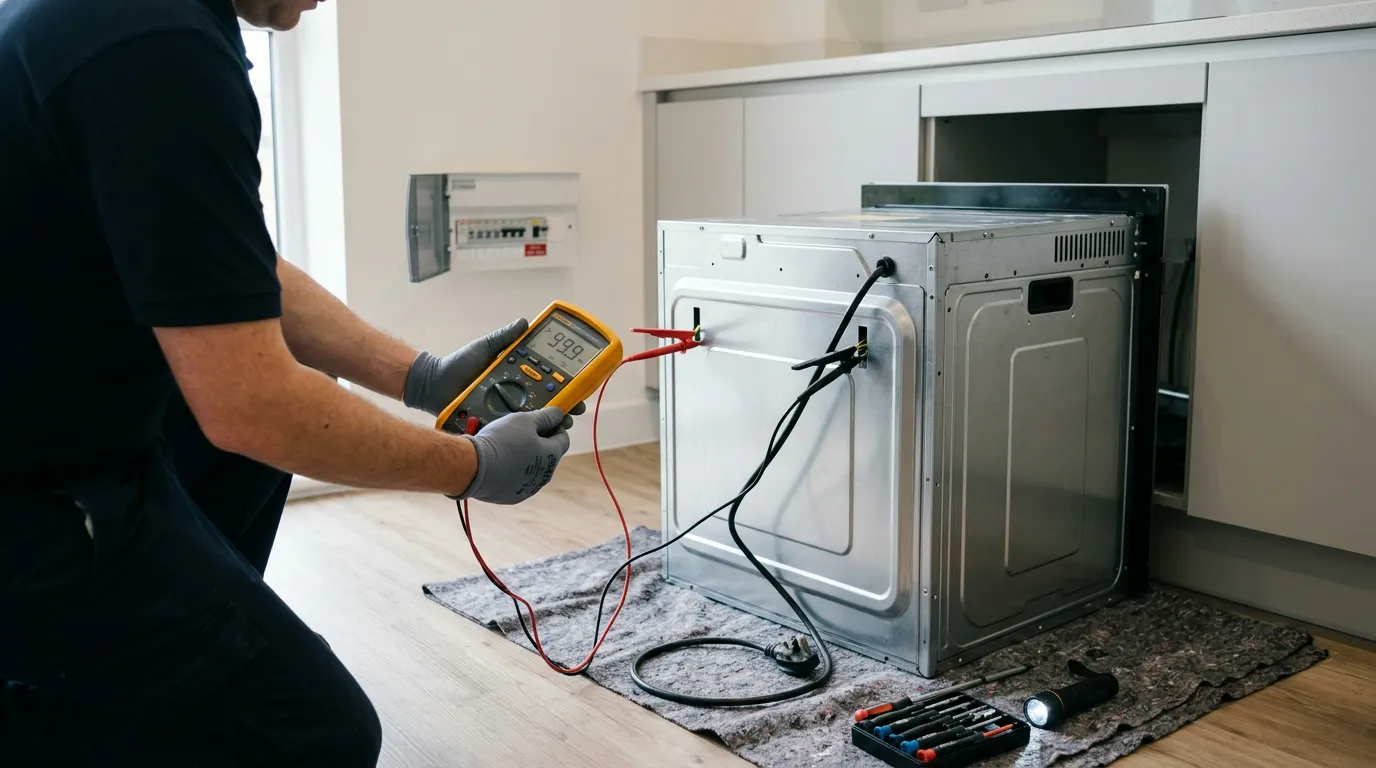

3. Замер сопротивления изоляции по узлам. Каждый нагреватель, моторы конвекции и охлаждения, датчик, проводка — так утечка локализуется, а не угадывается.
4. Осмотр на влагу и подгорание. Клеммная колодка, разъёмы, изоляция рядом с горячими узлами, следы воды после мытья или залива.
5. Проверка платы. Силовые элементы, дорожки, следы влаги и нагара — если предыдущие шаги не дали результата.
6. Согласование и ремонт. Итоговая сумма называется до начала работ, после замены мастер повторяет замер изоляции и проводит контрольный запуск с нагревом.

Диагностика на дому занимает 30–60 минут и бесплатна. Гарантия на работы — до 36 месяцев. Работаем по всей России с 2005 года.

Сколько стоит ремонт: сводный прайс

Все суммы — стоимость работы без цены запчастей, в формате «от»: итог зависит от модели и доступа к узлу, называется после диагностики и до начала ремонта.

Про целесообразность честно: замена нагревателя, мотора и работы по проводке ремонтопригодны и обычно оправданы, порог в половину стоимости сопоставимой новой духовки достигается редко. Если он достигается — как правило, при повреждении платы на возрастной технике, — мастер скажет об этом заранее. Отдельная история: духовки старше 2000 года чаще всего неремонтопригодны, запчастей к ним уже нет. Назовите по телефону модель и год выпуска, и мастер скажет, есть ли смысл выезжать.

Прайс посмотрели — а духовка стоит отключённой, потому что иначе в квартире пропадает свет? Проводка и клеммы сейчас — от 2 000 ₽. Пробитый нагреватель потом — от 3 500 ₽, мотор — от 2 870 ₽, модуль — от 3 550 ₽.

Разница объяснима механикой: утечка не затягивается сама. Там, где изоляция уже нарушена, каждое включение прогоняет ток через повреждённое место, влага и нагар разрушают его дальше, и с одной точки процесс переходит на соседние провода, клеммы и силовые элементы платы. Через несколько месяцев вместо недорогой работы по цепи в счёте оказываются нагреватель и электроника. И главный довод, не связанный с деньгами: пока утечка есть, на корпусе духовки может оказаться напряжение, а УЗО — единственное, что сейчас между ним и человеком. Работаем по всей России с 2005 года, диагностика бесплатная, стоимость мастер называет до начала работ. Гарантия — до 36 месяцев.

Перезвоните мне

или позвоните: +7 (901) 960-45-60

Чего нельзя делать

• Отключать УЗО или менять его на обычный автомат. Это прибор защиты человека, и его срабатывание означает, что защищать есть от чего.
• Взводить защиту раз за разом, чтобы «доготовить». Каждое включение расширяет повреждение изоляции.
• Подключать духовку через удлинитель или в другую розетку, чтобы обойти срабатывание. Утечка никуда не денется, а линия без защиты станет опаснее.
• Сушить технику феном, обогревателем или включённым нагревом. Влага из трубки нагревателя так не уходит, а нагрев под напряжением при утечке опасен.
• Трогать корпус мокрыми руками и мыть духовку, не обесточив её. При утечке на корпусе может оказаться напряжение.
• Разбирать заднюю стенку и искать повреждение самостоятельно. Точка утечки находится прибором, а не осмотром, и соединения под сетевым напряжением.
• Продолжать пользоваться техникой, если срабатывания стали реже. Плавающая утечка не признак выздоровления: она просто зависит от влажности и прогрева.

Эксперт отвечает на ваши вопросы

Немчинов Сергей Игоревич

Руководитель направления «Ремонт духовых шкафов». 14 лет в бытовой технике, 6 из них — на руководящей должности. Координирует выездных мастеров, контролирует качество ремонта. Знает все типы техники — электрические, газовые, комбинированные духовки, модели с конвекцией и пиролизом. Консультирует по сложным случаям: неравномерный нагрев, сбои электроники, замена ТЭНов и термостатов. Следит, чтобы клиенту не навязывали лишние работы.

Почему срабатывает УЗО, а обычный автомат остаётся включённым?

Потому что они следят за разными вещами. Автомат считает силу тока и отключает линию при перегрузке или коротком замыкании — для него важна величина. УЗО сравнивает, сколько тока ушло в прибор и сколько вернулось обратно: если часть не вернулась, значит, она нашла другой путь — через корпус, через влагу, потенциально через человека. Разница в несколько десятков миллиампер для автомата незаметна, а для УЗО это повод отключить линию. Поэтому его срабатывание при исправном автомате читается однозначно: в технике нарушена изоляция. Чаще всего это пробой нагревателя, работа от 3 500 ₽, реже утечка в обмотке мотора от 2 870 ₽ или повреждённая проводка от 2 000 ₽. Искать точку нужно замером, догадки здесь не работают.

УЗО выбивает не сразу, а минут через двадцать работы. Почему так?

Это типичный почерк плавающей утечки, и он много говорит о причине. На холодной технике сопротивление изоляции ещё достаточное, ток утечки мал и до порога срабатывания не дотягивает. По мере прогрева картина меняется: влага внутри нагревателя испаряется и распределяется, лаковая изоляция обмотки мотора и дубеющая изоляция проводов теряют свойства при нагреве, зазоры уменьшаются. В какой-то момент утечка переходит порог, и УЗО отключает линию. Практический вывод для вас простой: обязательно скажите мастеру, что срабатывание происходит на прогретой духовке через определённое время. Это сразу указывает на нагреватель, мотор или изоляцию проводки рядом с горячими узлами, и проверка идёт целенаправленно, а не подряд.

По отдельности приборы работают, а вместе выбивает. Духовка исправна?

Возможно, и это как раз тот случай, когда мы честно говорим, что чинить особо нечего. Небольшая утечка есть у любой техники и укладывается в допуск. Но когда на одной линии с духовкой работают стиральная и посудомоечная машины, бойлер, эти фоновые утечки складываются, и общая сумма подбирается к порогу срабатывания. Тогда включение духовки становится последней каплей, хотя сама она почти в норме. Проверьте это сами: включайте приборы по одному и смотрите, когда защита отключается. Дальше есть два направления — диагностика духовки, чтобы понять, какой у неё вклад, и консультация электрика о том, как разделить линии и группы. Мы замеряем сопротивление изоляции по узлам и прямо говорим, если техника здесь ни при чём.

Выбило после мытья духовки. Пройдёт ли само, если дать просохнуть?

Иногда проходит, но рассчитывать на это я бы не стал, и вот почему. Если вода попала снаружи — на клеммы, в разъёмы, под панель, — обесточенная духовка с приоткрытой дверцей в сухом тёплом помещении за сутки-двое действительно может прийти в норму. А вот если влага через микротрещину попала внутрь трубки нагревателя, к изолирующему наполнителю, она оттуда не уходит: элемент придётся менять, работа от 3 500 ₽. Отличить один случай от другого можно только замером сопротивления изоляции. Чего точно не делать: сушить феном, тепловой пушкой или включать духовку на нагрев для просушки — при существующей утечке это опасно. И то же самое касается дачной техники после зимы: там причина обычно та же, конденсат.

Насколько это опасно, если УЗО всё равно срабатывает и защищает?

Логика «оно же отключает, значит, можно пользоваться» здесь не работает, и я прошу отнестись к этому серьёзно. Во-первых, пока утечка есть, на корпусе техники может оказаться напряжение, и УЗО остаётся последним и единственным барьером — а любой прибор может отказать, особенно если срабатывает регулярно. Во-вторых, утечка сама по себе разрушительна: место повреждения греется, изоляция вокруг деградирует, процесс расширяется на соседние провода и клеммы. В-третьих, велик соблазн «временно» обойти защиту, а это самый опасный шаг в теме. Правильный порядок один: обесточить духовку, не пользоваться ею и вызвать мастера. Диагностика бесплатная, занимает от получаса и заканчивается конкретным ответом, где именно уходит ток.

Сколько стоит найти и устранить утечку?

Поиск входит в бесплатную диагностику: мастер замеряет сопротивление изоляции по каждому узлу и локализует точку утечки, обычно это занимает от получаса. Дальше цена зависит от находки: работа по электроцепи и клеммам от 2 000 ₽, датчик от 2 120 ₽, мотор вентилятора от 2 870 ₽, нагреватель от 3 500 ₽, плата от 3 550 ₽ — всё без стоимости запчасти. По статистике чаще всего подтверждается нагреватель или проводка. Правило по целесообразности прежнее: если работа вместе с деталью выходит дороже примерно половины стоимости сопоставимой новой духовки, мастер скажет об этом до начала ремонта. Для техники старше 2000 года запчастей обычно уже не найти, и тогда честнее обсуждать замену, чем ремонт ради ремонта.
